La S60 est une berline sportive familiale produite depuis 2001 par le constructeur suédois Volvo. La troisième génération de ce modèle a été lancée en 2018. C'est la première fois dans l'histoire de la marque que la version berline (en tant que silhouette principale) est présentée avant le break. Dans cet article, nous allons examiner en détail l'affectation des fusibles de la Volvo S60 (troisième génération ; plateforme SPA). Années de production : 2018, 2019, 2020, 2021, 2022, 2023 et 2024.
Vous trouverez ici l'emplacement, la description et les illustrations des blocs de fusibles. Les éléments liés à l'« allume-cigare » sont indiqués en gras.
Dans le coffre
Le boîtier à fusibles se situe sur le côté gauche du coffre.

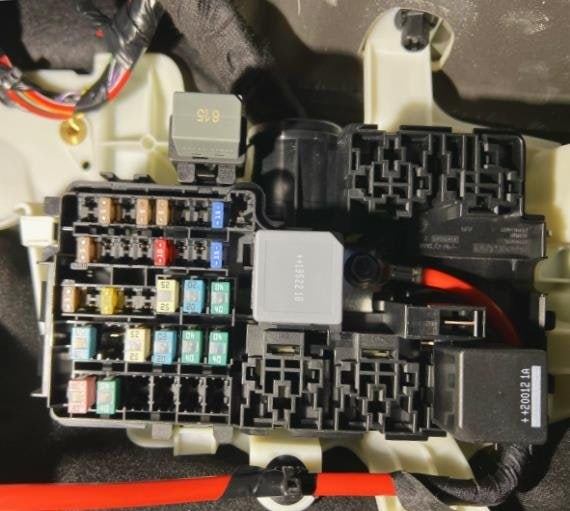

Exemple d'accès.
Schéma
N° | Affectation | Ampérage
1-2. | Réserve
3. | Compresseur de la suspension pneumatique | 40 A
4. | Déverrouillage motorisé du dossier arrière droit | 15 A
5. | Réserve
6. | Déverrouillage électrique du dossier arrière gauche | 15 A
7. | Siège passager électrique, module de porte arrière droite | 20 A
8. | Réserve
9. | Ouverture électrique du coffre | 25 A
10. | Siège passager électrique, module de porte avant droite | 20 A
11. | Module de commande de l'attelage de remorque | 40 A
12. | Module de prétensionneur de ceinture de sécurité (côté droit) | 40 A
13. | Bobines de relais internes | 5 A
14. | Réserve
15. | Module de détection du mouvement du pied (ouverture mains libres du coffre) | 5 A
16. | Hub USB / connecteur auxiliaire
17. | Non utilisé
18. | Module de commande du crochet d'attelage | 25 A
18. | Module supplémentaire | 40 A
19. | Siège conducteur électrique | 20 A
20. | Module de prétensionneur de ceinture de sécurité (côté gauche) | 40 A
21. | Caméra d'aide au stationnement | 5 A
22-25. | Réserve
26. | Module de commande des airbags et des prétensionneurs de ceintures | 5 A
27. | Réserve
28. | Chauffage du siège arrière gauche | 15 A
29. | Réserve
30. | Système de surveillance des angles morts (BLIS) ; module de commande du signal de recul extérieur | 5 A
31. | Réserve
32. | Modules des prétensionneurs de ceintures de sécurité | 5 A
33. | Régulation des gaz d'échappement (essence, selon motorisations) | 5 A
34. | Réserve
35. | Module de transmission intégrale (AWD) | 15 A
36. | Chauffage du siège arrière droit | 15 A
37. | Réserve
Dans le compartiment moteur
Le boîtier à fusibles se situe du côté gauche du compartiment moteur. Il est accessible après avoir retiré le cache de protection.
Exemple d'accès.
Plan d'affectation
N° | Description | Ampérage
1-3. | Réserve
4. | Bobines d'allumage (essence) ; bougies d'allumage (essence) | 15 A
5. | Électrovanne de pompe à huile ; embrayage magnétique de climatisation ; sonde lambda chauffante centrale (essence) ; sonde lambda chauffante arrière (diesel) | 15 A
6. | Régulateur de dépression ; soupape d'impulsion d'air (PowerPulse) (diesel) | 7,5 A
7. | Module de commande du moteur (ECM) ; boîtier papillon ; vanne EGR (diesel) ; capteur de position du turbocompresseur (diesel) ; soupape du turbocompresseur (essence) | 20 A
8. | Module de commande du moteur (ECM) | 5 A
9. | Réserve
10. | Électrovanne/Injecteurs (essence) ; thermostat de refroidissement du moteur (essence) ; pompe de refroidissement EGR (diesel) ; module de commande des bougies de préchauffage (diesel) | 10 A
11. | Module de commande des volets de spoiler ; module de commande des volets de radiateur ; bobines de relais pour alimentation à découpage (diesel) | 5 A
12. | Réserve
13. | Module de commande du moteur (ECM) | 20 A
14. | Système de démarrage du moteur | 40 A
15. | Système de démarrage du moteur
16. | Chauffage du filtre à carburant (diesel) | 30 A
17-23. | Réserve
24. | Prise 12 V / allume-cigare avant | 15 A
25. | Prise 12 V / allume-cigare dans la console centrale arrière | 15 A
26. | Prise 12 V / allume-cigare dans le coffre | 15 A
27. | Réserve
28. | Projecteur gauche (modèles avec éclairage LED) | 15 A
29. | Projecteur droit (modèles avec éclairage LED) | 15 A
30. | Réserve
31. | Réserve
32. | Réserve
33. | Lave-projecteurs | 25 A
34. | Lave-glace | 25 A
35. | Module de commande de la boîte de vitesses | 15 A
36. | Avertisseur sonore (klaxon) | 20 A
37. | Sirène d'alarme | 5 A
38. | Module de commande du système de freinage (valves, frein de stationnement) | 40 A
39. | Essuie-glaces | 30 A
40. | Réserve
41. | Réserve
42. | Chauffage auxiliaire | 20 A
43-45. | Réserve
46. | Alimentation après contact : module de commande du moteur, composants de la transmission, direction assistée électrique, module électrique central (CEM), module de commande des freins | 5 A
47. | Réserve
48. | Projecteur droit | 7,5 A
48. | Projecteur droit (modèles à LED) | 15 A
49. | Réserve
50. | Réserve
51. | Connexion de la batterie au module de commande | 5 A
52. | Airbags | 5 A
53. | Projecteur gauche | 7,5 A
53. | Projecteur gauche (modèles à LED) | 15 A
54. | Capteur de position de la pédale d'accélérateur | 5 A
Dans l'habitacle
Le boîtier se situe sous le tableau de bord, du côté passager. Pour y accéder, il est nécessaire de retirer le revêtement de protection.
Vue générale.
Schéma
N° | Description | Ampérage
1. | Réserve
2. | Prise de la console centrale arrière | 30 A
3. | Réserve
4. | Capteur de mouvement (alarme) | 5 A
5. | Système d'infodivertissement (système audio, radio) | 5 A
6. | Combiné d'instruments / Tableau de bord | 5 A
7. | Commandes de la console centrale | 5 A
8. | Capteur d'ensoleillement | 5 A
9-10. | Réserve
11. | Module du volant | 5 A
12. | Module de commande du frein de stationnement | 5 A
13. | Module de chauffage du volant | 125 A
14-17. | Réserve
18. | Module de commande de la climatisation | 10 A
19. | Réserve
20. | Prise de diagnostic OBD-II | 10 A
21. | Écran central | 5 A
22. | Pulseur d'air de climatisation (avant) | 40 A
23. | Hub USB | 5 A
24. | Éclairage du tableau de bord ; éclairage intérieur ; rétroviseur intérieur électrochrome ; capteurs de pluie et de luminosité ; pavé de touches de la console centrale arrière ; sièges avant électriques ; module de commande des portes arrière ; modules de ventilation gauche/droite | 7,5 A
25. | Module de commande des systèmes d'aide à la conduite | 5 A
26. | Toit ouvrant panoramique avec store pare-soleil | 20 A
27. | Affichage tête haute (HUD) | 5 A
28. | Éclairage intérieur | 5 A
29. | Emplacement vide
30. | Afficheur de la console de pavillon (rappel de ceinture / témoin d'airbag passager) | 5 A
31. | Emplacement vide
32. | Emplacement vide
33. | Module de commande de la porte arrière droite | 20 A
34. | Alimentation des fusibles du coffre | 10 A
35. | Module de commande du véhicule connecté ; module de commande Volvo On Call | 5 A
36. | Module de commande de la porte arrière gauche | -
37. | Module d'infodivertissement (amplificateur audio) | 40 A
38. | Emplacement vide
39. | Module d'antenne multibande | 5 A
40. | Fonction de massage des sièges avant | 5 A
41. | Emplacement vide
42. | Emplacement vide
43. | Module de commande de la pompe à carburant | 15 A
44. | Emplacement vide
45. | Emplacement vide
46. | Chauffage du siège conducteur | 15 A
47. | Chauffage du siège passager | 15 A
48. | Pompe de liquide de refroidissement | 7,5 A
49. | Emplacement vide
50. | Module de commande de la porte avant gauche | 20 A
51. | Module de commande du châssis actif (Four-C) | 20 A
52. | Emplacement vide
53. | Calculateur Sensus (système multimédia) | 10 A
54. | Emplacement vide
55. | Emplacement vide
56. | Module de commande de la porte avant droite | 20 A
57. | Emplacement vide
58. | Récepteur TV (selon les marchés) | 5 A
59. | Protection des fusibles n° 52, n° 53, n° 57 et n° 58 | 15 A
