La première génération de la berline Volvo Classe D, la S40, a été développée en collaboration avec la société japonaise Mitsubishi et partageait la même base que la Carisma ; les deux véhicules étaient produits dans la même usine NedCar aux Pays-Bas. Bien que la S40 partage la même plateforme, environ 4 000 des 5 000 composants sont différents. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Volvo S40 (première génération ; carrosserie VS) 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 et 2004 années modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
À l'intérieur
Boîte à fusibles
Située côté conducteur, en bas du tableau de bord.
La photo est un exemple.

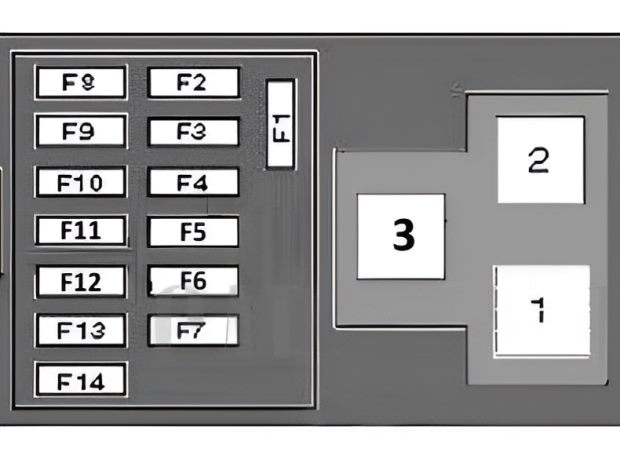

Schémas
Version n° 1
N° | Affectation des fusibles | Ampères
F1. | Chauffage/climatisation | 25A
F2. | Prise pour équipement spécial, fusible allume-cigare Volvo S40 | 10A / 20A
F3. | Système antivol, verrouillage centralisé, sièges électriques, lève-vitres électriques, rétroviseurs extérieurs chauffants | 10A / 20A
F4. | Système antiblocage (ABS), unité de commande multifonction | 10 A
F5. | Chauffage des sièges | 20 A
F6. | Système antiblocage (ABS), clignotants/système d'alarme antivol, unité de commande multifonction, feux de recul | 10 A
F7. | Antivol, commande automatique de transmission, verrouillage centralisé, régulateur de vitesse, système de gestion du moteur (GPL), combiné d'instruments, commutateur d'éclairage, système de contrôle des ceintures de sécurité, SRS | 10A
F8. | Antivol, verrouillage centralisé, clignotants/avertisseur d'urgence | 15A / 20A
F9. | Système audio | 15A
F10. | Lave-phares, essuie-glaces/lave-glaces | 20A
F11. | Commande automatique de la boîte de vitesses, verrouillage centralisé, gestion du moteur, dispositif antidémarrage, combiné d'instruments, SRS | 10A
F12. | Système d'alarme antivol, klaxon, chauffage de la lunette arrière, chauffage/climatisation, éclairage intérieur, unité de commande multifonction, système de contrôle des ceintures de sécurité, toit ouvrant | 15A
F13. | Connecteur de diagnostic (DLC), feux stop | 15A
F14. | Système de nettoyage des phares, système de lavage/essuie-glace de lunette arrière | 20A
1. | Relais de chauffage des rétroviseurs extérieurs/chauffage de lunette arrière.
2. | Relais de climatisation.
3. | Interrupteur de clignotants.
Version n° 2
N° | Affectation | Ampères
F1. | Moteur du ventilateur de refroidissement, climatisation | 25A
F2. | Vide | 20 A
F3. | 10 A
F4. | Feux de recul, feux stop, régulation antipatinage, calculateur électronique de boîte de vitesses, éclairage du levier de vitesses | 10 A
F5. | Système de régulation de vitesse, contacteur des feux stop, éclairage du levier de vitesses | 10 A
F6. | Chauffage des sièges, éclairage arrière de l'habitacle, éclairage de la plaque d'immatriculation, interrupteur d'éclairage, phares antibrouillard et interrupteur pour phares antibrouillard, rhéostat d'éclairage du combiné d'instruments | 20A
F7. | Éclairage du contacteur de serrure de porte contre toute ouverture involontaire, combiné d'instruments, clignotants, feux de jour, ordinateur de bord, extinction différée de l'éclairage intérieur | 10A
F8. | Signalisation d'appel d'urgence | 20A
F9. | Système audio, rétroviseurs extérieurs électriques, lève-vitres électriques, antenne électrique | 15A
F10. | Moteur d'essuie-glace arrière et pompe de lave-glace (5 portes) | 10A
F11. | Système SRS, verrouillage centralisé, dispositif d'immobilisation, relais de commande du moteur, coupe-circuit carburant (diesel) | 10A
F12. | Toit ouvrant, chauffage de la lunette arrière et des rétroviseurs, phares et indicateur de commutation des phares, éclairage des pare-soleil | 15A
F13. | Feux de position, alimentation électrique de la prise de diagnostic, correcteur de phares, fusible pour allume-cigare | 15A
F14. | Moteur d'essuie-glace et commutateur d'essuie-glace, essuie-phares, pompe de lavage | 20A
1. | Relais pour le chauffage de la lunette arrière.
2. | Relais pour le moteur du ventilateur de chauffage.
3. | Relais de coupure des clignotants.
4. | Extinction différée de l'éclairage intérieur.

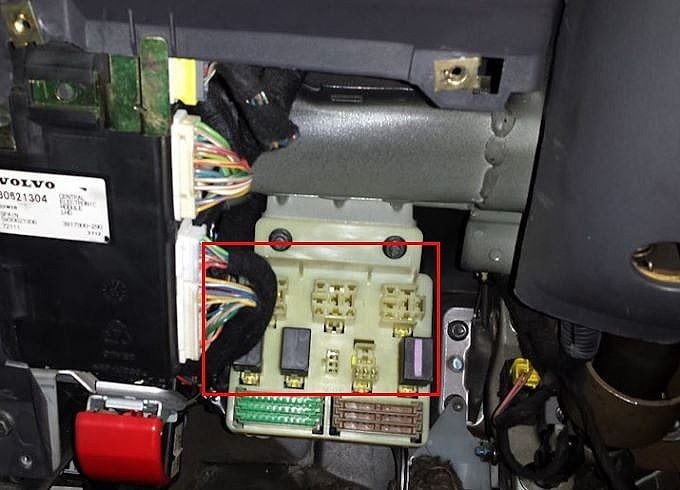

Boîtier de relais
Le boîtier de relais de la berline se trouve à gauche du boîtier de fusibles principal.

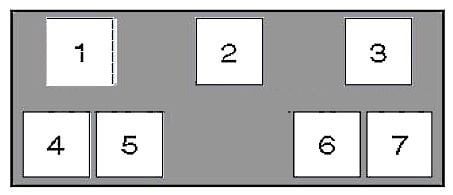

Plan
N° | Description (type 1)
1. | Vide ;
2. | Actionneur de verrouillage du couvercle du coffre/de la porte arrière - ^05/00, le cas échéant ;
3. | Système d'alerte pour ceintures de sécurité non bouclées/système d'alerte clé de contact relais ;
4. | Démarreur - 06/00^ ;
5. | Lève-vitres électriques ;
6. | Démarreur - ^05/00. ;
7. | Vide.
N° | Description (type 2)
1. | Verrouillage centralisé n° 1 ;
2. | Verrouillage centralisé n° 2, portes arrière ;
3. | Essuie-glace/lave-glace arrière ;
4. | Vide ;
5. | Lève-vitres électriques ;
6. | Démarreur (dispositif d'immobilisation) ;
7. | Vide.
Dans le compartiment moteur
Situé près de la colonne. Pour accéder aux fusibles, retirez le capot de protection en déverrouillant les loquets.
Modèles 2000-2004
Vue d'ensemble de l'appareil.
Schéma
N° | Affectation des fusibles et relais | Ampères
F1. | Alternateur (diesel), F2-10, bougies de préchauffage | 120A
F2. | Boîte à fusibles intérieure (F1-2, F8 et F13) | 40A
F3. | Relais de chauffage du liquide de refroidissement n° 1 / n° 2 (diesel) | 30 A
F4. | 30 A
F5. | Chauffage des rétroviseurs extérieurs, chauffage de la lunette arrière | 25 A
F6. | Siège électrique (siège conducteur) | 25 A
F7. | Siège passager électrique | 25 A
F8. | Climatisation, dispositif antivol, verrouillage centralisé, antenne électrique, système de gestion du moteur (Melco), combiné d'instruments, éclairage intérieur | 10 A
F9. | Système antivol, verrouillage centralisé | 20 A
F10. | Système audio | 15A
F11. | Système de gestion du moteur, dispositif d'immobilisation | 20A
F12. | Rétroviseurs extérieurs électriques, lève-vitres électriques | 30A
F13. | Moteur de ventilation pour le refroidissement | 30A
F15. | Système antiblocage (ABS) | 50A
F16. | Vide
F17. | Chauffage du filtre à carburant (diesel), fusible de la pompe à essence (essence) | 15A
F18. | Relais d'embrayage magnétique du compresseur de climatisation (diesel), relais du chauffage du liquide de refroidissement 1/2 (diesel), système de gestion du moteur | 10A
F19. | Phares antibrouillard et phares | 20A
F20. | Vide
F21. | Phare gauche - feux de croisement | 15A
F22. | Phare droit - feux de croisement | 15A
F23. | Feux de position avant/arrière | 10A
F24. | Correcteur de phares, éclairage de plaque d'immatriculation, feux de position | 10A
F25. | Système de commande automatique de la transmission, système de gestion du moteur (GPL) | 10A
F26. | Alternateur (Melco) | 10A
F27. | Connexion électrique des équipements supplémentaires - arrière | 15A
F28. | Phare gauche - feux de route, phare droit - feux de route | 15A
F29. | Klaxon | 15A
F30. | Relais magnétique du compresseur de climatisation, moteur du ventilateur du condenseur de climatisation (Melco & EMS2000 Turbo) | 15A / 20A
F31. | Pompe à dépression du servofrein (boîte de vitesses automatique) | 15A
F32. | Empty
1. | Moteur du ventilateur de radiateur n° 1 ;
2. | Embrayage magnétique du compresseur de climatisation ;
3. | Moteur du ventilateur du condenseur de climatisation ;
4. | Moteur du ventilateur de refroidissement n° 2 (diesel, turbo et EMS2000) ;
5. | Vide ;
6. | Pompe à dépression du servofrein (EMS2000 Turbo avec boîte de vitesses automatique) ;
7. | Klaxon ;
9. | Chauffage du liquide de refroidissement n° 2 (diesel).
Modèles 1994-2000

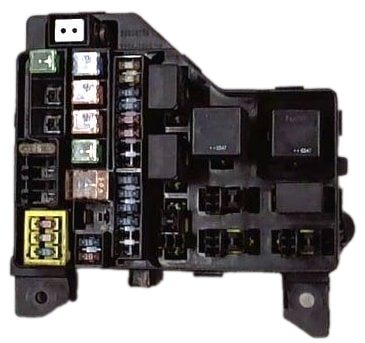

Photo du bloc de fusibles.
Plan
N° | Description (type 1) | Ampères
F1. | Alternateur, F2-7, bougies de préchauffage, moteur de la pompe d'évacuation d'air | 120A
F2. | Boîte à fusibles intérieure (F1-2, F8 et F13) | 40 A / 50 A
Rétroviseurs extérieurs et chauffage de lunette arrière | 25 A
F4. | Antivol, sièges électriques, phares antibrouillard et lampes, klaxon | 20 A / 30 A
F5. | Antivol, système audio, verrouillage centralisé, dispositif d'immobilisation, combiné d'instruments, éclairage intérieur | 10A
F6. | Antivol, verrouillage centralisé, verrouillage des portes contre toute ouverture involontaire - hayon | 20A
F7. | Climatisation | 15A / 20A
F8. | Alternateur (B4184SM), phares antibrouillard et phares | 20A
F9. | Climatisation, phares gauche - feux de croisement, unité de commande multifonction | 10A / 15A
F10. | Unité de commande multifonction, phares droits - feux de croisement, feux stop | 10A / 15A
F11. | Chauffage du liquide de refroidissement (diesel), contacteur d'allumage | 40A / 50A
F12. | Système de freinage antiblocage (ABS) | 50A
F13. | Commande moteur | 20A
F14. | Contacteur d'allumage | 40A
F15. | Climatisation, moteur de ventilateur | 30A
F16. | Lève-vitres électriques | 30A
F17. | Système antivol, klaxon | 15A
F18. | Feux de position avant/arrière | 10A
F19. | Feux de route gauche, unité de commande multifonction, feux de route droit | 15A
F20. | Pompe à carburant | 15A
F21. | Commande moteur | 10A / 20A
F22. | Alternateur, pompe à dépression du servofrein (modèles avec moteur turbo essence et boîte automatique) | 15A
F23. | Correcteur de phares | 10A
1. | Embrayage magnétique pour le compresseur de climatisation ;
2. | Moteur du ventilateur de radiateur n° 2 (diesel) ;
3. | Moteur du ventilateur de radiateur 1 ;
4. | Relais de la pompe à carburant (Melco 1) ;
5. | Démarreur ;
6. | Moteur de ventilateur du condenseur de climatisation (essence) ;
7. | Moteur de ventilateur de radiateur 2 (EMS 2000) ;
8. | Système de gestion du moteur (diesel et EMS 2000).
N° | Description (type 2) | Ampérage
F1. | Alternateur, alimentation électrique des fusibles 2, 4, 5, 6 et 7, pompe d'évacuation d'air, bougies de préchauffage (diesel) | 120 A
F2. | Alimentation électrique du boîtier à fusibles sous le tableau de bord | 40 A
F3. | Chauffage de la lunette arrière, rétroviseurs extérieurs chauffants | 25 A
F4. | Klaxon, phares antibrouillard, LED du dispositif antivol | 20A
F5. | Alimentation électrique de la télécommande du verrouillage centralisé, mémoire du système audio, ordinateur de bord, combiné d'instruments, dispositif d'immobilisation, horloge, lampes d'éclairage intérieur, catadioptres, ampoules du contacteur d'allumage/éclairage du coffre | 10A
F6. | Commande électrique de la télécommande du verrouillage centralisé et indicateur de panne | 20A
F7. | Non utilisé
F8. | Non utilisé
F9. | Compresseur de climatisation | 10A
F10. | Feux stop | 10A
F11. | Contacteur d'allumage, système de régulation de vitesse, soupape de limitation de carburant | 40A
F12. | Système ABS | 50A
F13. | Composants du moteur | 20A
F14. | Feux de croisement/feux de route | 20A
F15. | Ventilateur électrique du système de refroidissement, ventilateur électrique du condenseur de climatisation | 30A
F16. | Lève-vitres électriques avant et arrière | 30A
F17. | Fusible de la pompe à essence Volvo S40 | 10A
F18. | Capteur d'oxygène du chauffage | 10A
F19-F22. | Non utilisé
F23. | UNITÉ DE COMMANDE ABS | 10A
1. | Embrayage magnétique pour le compresseur de climatisation ;
2. | Interrupteur d'admission d'air du moteur du volet (climatisation) ;
3. | Non utilisé ;
4. | Moteur du ventilateur du radiateur ;
5. | Phares ;
6. | Moteur du ventilateur du condenseur de climatisation ;
7. | Alarme d'urgence (klaxon) ;
8. | Calculateur moteur.
