La berline Volvo S80 a été lancée en 1998. Elle a été entièrement développée par les ingénieurs de Volvo et incarne une nouvelle approche du design. Le modèle présente des formes aérodynamiques avec un avant et un arrière expressifs, et une ligne d'épaule large et presque plate, est devenue l'un des traits caractéristiques de la voiture. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Volvo S80 (première génération ; TS carrosserie) : 1998, 1999, 2000, 2000, 2001, 2002, 2002, 2003, 2004, 2005, 2006 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
À l'intérieur
Boîte à fusibles
Elle se trouve à l'extrémité du tableau de bord, côté conducteur.

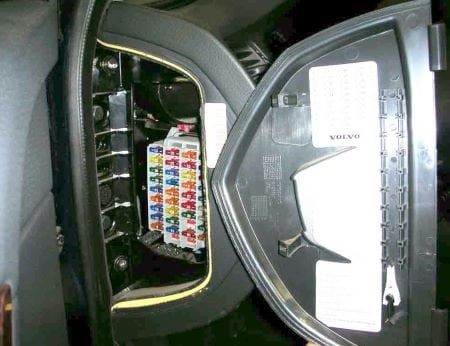

Exemple d'accès à l'appareil.

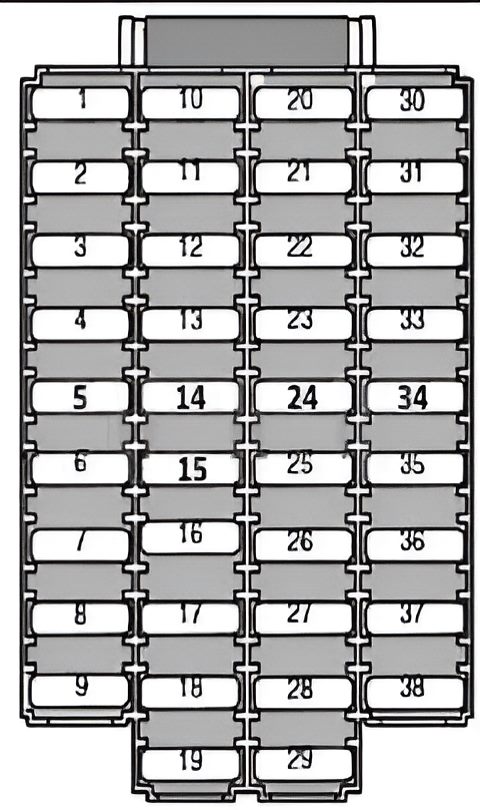

Plan
N° | Fusible (modèles à partir de 04.2000) | Ampères
F1. | Phare gauche - Feu de croisement | 10A
F2. | Phare droit - Feu de croisement | 10A
F3. | Relais feu de croisement | 15A
F4. | Relais de feux de route | 20A
F5. | Réglage électrique du siège - côté conducteur | 30A
F6. | Siège passager électrique | 30A
F7. | Siège avant gauche chauffé | 15A
F8. | Siège avant droit chauffé | 15A
F9. | Système ABS, système de surveillance de la position du volant | 5A
F10. | Phare gauche - feux de route | 15A
F11. | Phare droit - feu de route | 15A
F12. | Lave-phares/essuie-glaces, correcteur de phares | 15A
F13. | Fusible de l'allume-cigare de la Volvo S80 ; prise de charge | 20A
F14. | Siège passager électrique, SRS, système de surveillance de ceinture de sécurité | 5A
F15. | Système audio, système de navigation | 5A
F16. | Système stéréo | 20A
F17. | Amplificateur final du système audio | 30A
F18. | Phares antibrouillard | 15A
F19. | Système de navigation | 10A
F20. | Equipement spécial | 5A / 15A
F21. | Boîte de vitesses automatique | 10A
F22. | Indicateur de direction / Signalisation d'urgence | 20A
F23. | Unité de commande de climatisation/chauffage, commutateur combiné interrupteur/éclairage, connecteur de diagnostic, commutateur au volant | 5A
F24. | Appareil de commande de climatisation/chauffage, chauffage auxiliaire, réglage électrique du siège - côté conducteur, combiné d'instruments | 10A
F25. | Interrupteur d'allumage, appareil de commande multifonctionnel 1 | 10A
F26. | Module de commande du moteur de la climatisation/du chauffage | 30A
F27. | Verrouillage central, indicateurs de portes ouvertes ou desserrées, rétroviseurs/chauffage électriques, lève-vitres électriques, ampoules des rétroviseurs extérieurs | 15A
F28. | Appareil de commande multifonctionnel 3, lampes intérieures, éclairage des rétroviseurs extérieurs | 10A
F29. | Téléphone | 10A
F30. | Ampoules feu de position avant gauche, feu de position arrière gauche, ampoule feu de position latéral gauche | 10A
F31. | Feux de gabarit avant/arrière (droite), feu de gabarit latéral droit, feux d'éclairage de plaque | 10A
F32. | Appareil de commande multifonctions 1, lampes intérieures, miroir de courtoisie | 10A
F33. | Fusible pompe à essence | 15A
F34. | Toit ouvrant | 15A
F35. | Avant gauche - Verrouillage central, vitres électriques, rétroviseurs électriques, clignotants de portes ouvertes ou non | 25A
F36. | Avant droit - verrouillage central, vitres électriques, rétroviseurs extérieurs électriques, clignotants pour portes ouvertes ou non | 25A
F37. | Moteurs de lunette arrière, verrouillages de portes contre l'ouverture involontaire - porte arrière | 30A
F38. | Buzzer de l'alarme antivol | 5A
No. | Affectation des fusibles (modèles avant 04.2000) | Ampères
F1. | Phare gauche - feu de croisement | 10A
F2. | Phare droit - feu de croisement | 10A
F3. | Feux de brouillard | 15A
F4. | Commande électrique du siège - côté conducteur | 30A
F5. | Commande électrique de siège - côté passager | 30A
F6. | Vide
F7. | Relais de circuit auxiliaire d'allumage 1, unité de commande multifonction 1, système SRS, système de surveillance de la ceinture de sécurité (^01/99) | 5A
F8. | Chauffage du siège avant | 25A
F9. | Système ABS, système de surveillance de la position du volant - unité | 5A
F10. | Phare gauche - feux de route | 15A
F11. | Phare droit - feu de route | 15A
F12. | Lave-phares/essuie-glaces, correcteur de phares | 15A
F13. | Prise de charge et fusible pour allume-cigare | 20A
F14. | Siège passager à réglage électrique, SRS (02/99^), système de surveillance de la ceinture de sécurité (02/99^) | 5A
F15. | Système audio, système de navigation | 5A
F16. | chaîne stéréo | 20A
F17. | Amplificateur final du système audio | 30A
F18. | Téléphone, système de navigation | 10A
F19. | Réserve
F20. | Réserve
F21. | Indicateur de direction / Signalisation d'urgence | 20A
F22. | Commutateur au volant - téléphone/régulateur de vitesse | 5A
F23. | Module de commande de climatisation et de chauffage, interrupteur combiné - éclairage, connecteur de diagnostic | 5A
F24. | Module de commande de climatisation/chauffage, module de commande de chauffage d'appoint, actionneur électrique de siège - côté conducteur, combiné d'instruments, vanne de blocage de sélection E/M. | 5A / 10A
F25. | F7, appareil de commande multifonctions 1, système SRS, relais de démarrage, antidémarrage | 10A
F26. | Module de commande du moteur de la climatisation/du chauffage | 30A
F27. | Verrouillage central, indicateurs de portes ouvertes ou desserrées, rétroviseurs électriques/chauffage, vitres électriques, éclairage des rétroviseurs extérieurs | 15A
F28. | Unité de commande multifonctionnelle 3, éclairage intérieur, éclairage des rétroviseurs extérieurs | 10A
F29. | Buzzer de l'alarme antivol | 5A
F30. | Feux de position avant gauche, feux de position arrière gauche, ampoule des feux de position latéraux gauche | 10A
F31. | Feu de position avant/arrière droit, feu de position latéral droit, éclairage de la plaque d'immatriculation | 10A
F32. | Éclairage intérieur, direction assistée, clignotants de porte ouverts ou détachés - arrière | 10A
F33. | pompe à carburant | 15A
F34. | Toit ouvrant | 15A
F35. | Côté avant gauche - verrouillage central, vitres électriques, rétroviseurs électriques, clignotants de porte ouverts ou détachés | 25A
F36. | Avant droit - verrouillage central, vitres électriques, rétroviseurs électriques, clignotants pour portes ouvertes ou desserrées | 25A
F37. | moteurs de la lunette arrière, verrouillages des portes contre l'ouverture involontaire - hayon | 30A
F38. | Vide.

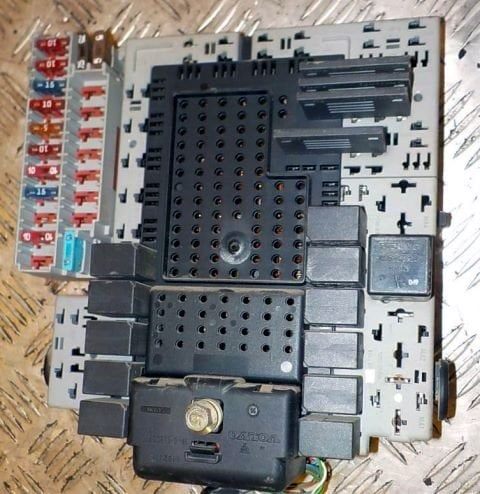

Boîte à relais
Un boîtier de relais supplémentaire se trouve sous le tableau de bord.
Plan des relais
N° | Affectation
2. | Relais 1 des circuits d'allumage auxiliaires ;
3. | Relais des circuits d'allumage principaux ;
6. | Relais de lève-vitre - ouverture, porte arrière gauche ;
7. | Relais de lève-vitre - fermeture, porte arrière gauche ;
8. | Relais de désactivation des lève-vitres électriques arrière ;
9. | Relais pour les feux de route ;
10. | Relais pour feux de position ;
12. | Relais pour les feux de croisement ;
13. | Relais de lève-vitres - fermeture, porte arrière droite ;
14. | Relais de lève-vitre - ouverture, porte arrière droite ;
15. | Relais 2 des circuits auxiliaires d'allumage ;
16. | Relais de ralenti ;
27. | Relais des phares antibrouillard ;
28. | Relais de pompe à carburant - essence ;
31. | Pont enfichable - clignotant gauche ;
32. | Pont enfichable - clignotant droit ;
34. | Pont enfichable - phares pour feux de croisement.
Dans le compartiment moteur
La boîte à fusibles se trouve sous le capot du véhicule. Il se trouve à proximité du montant de l'amortisseur gauche. Le bloc a plusieurs versions. Pour y accéder, il faut retirer le couvercle en appuyant sur les deux loquets.

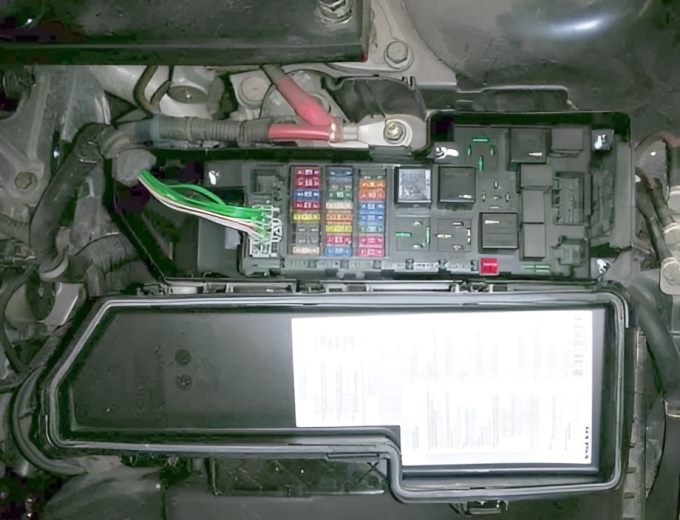

Exemple.
Type 1
Véhicules avec le numéro de châssis 116811.

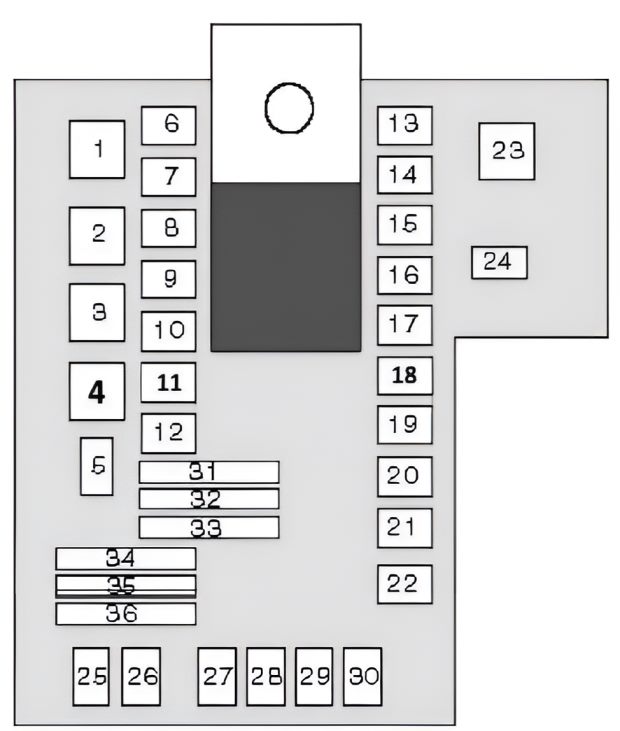

Schéma
N° | Affectation des fusibles | Ampères
F1. | chauffage d'appoint | 25A
F2. | Appareils supplémentaires | 15A
F3. | Vide
F4. | Sondes à oxygène chauffées | 20A
F5. | Système de gestion du moteur (essence) | 15A
F6. | Système de contrôle du moteur | 15A
F7. | Commande de papillon des gaz | 10A
F8. | Capteur de position de l'accélérateur, climatisation | 10A
F9. | Avertisseur sonore | 15A
F10. | Relais pour moteur de lave-glace arrière | 10A
F11. | Gestion du moteur, bougies de préchauffage, climatisation, chauffage du liquide de refroidissement (diesel), chauffage de la ventilation du carter | 20A
F12. | Feux de stop | 5A
F13. | Essuie-glace de pare-brise | 25A
F14. | Système antiblocage/contrôle dynamique de stabilité et antipatinage | 30A
F15. | Vide
F16. | Lave-phares/essuie-glaces, relais de pompe de lave-glace | 15A
F17. | Phares - feux de croisement (S80 ^04/00, V70VIN^026212, V70XC VI N^001099) | 15A
F18. | Feux de route (S80^04/00, V70 VIN^026212, V70XC VI N^001099) | 20A
F19. | Système antiblocage/contrôle dynamique de stabilité et antipatinage | 30A
F20. | Relais de chauffage du liquide de refroidissement 2 - diesel | 30A
F21. | Relais de chauffage du liquide de refroidissement 1 - diesel | 30A
F22. | Relais de démarrage | 25A
F23. | Relais de commande moteur, module de commande moteur électronique (ECM) | 5A
F24. | Vide
1. | Relais de chauffage du liquide de refroidissement 1 (diesel) ;
2. | Relais de commande du moteur ;
3. | Relais de bougies de préchauffage ;
4. | Relais du démarreur ;
5. | Relais pour fonctionnement intermittent de l'essuie-glace ;
6. | Relais pour système bi-carburant à deux composants
7. | Relais pour le chauffage du liquide de refroidissement 2 (diesel) ;
8. | Relais d'accouplement magnétique pour le compresseur de climatisation ;
9. | Relais de l'avertisseur sonore ;
10. | Relais pour pompe de lave-glace ;
11. | Relais pour le moteur des essuie-glaces ;
12. | Relais pour le moteur du lave-glace arrière.
Type 2
Véhicules avec numéro de châssis 116810.
Plan
N° | Fusible | Ampères
F1. | bougies de préchauffage | 60A
F2. | Boîte à fusibles de l'habitacle (F32-38), relais pour feux de position et feux arrière | 60A
F3. | F9-10, boîte à fusibles de l'habitacle (F3-6 et F16-19), relais de circuit d'allumage principal, 2 relais de circuit d'allumage auxiliaire | 60A
F4. | F11-13, boîte à fusibles/tableau de bord relais 1 (F20-28) | 60A
F5. | Non utilisé
F6. | Vide
F7. | F17-18, contrôleur du moteur du ventilateur de refroidissement | 60A
F8. | Non utilisé
F9. | Relais feux de route | 20A
F10. | Relais de croisement | 15A
F11. | Feux de stop | 5A
F12. | Essuie-glace de pare-brise | 25A
F13. | Lave-phares/essuie-glaces, relais de pompe de lave-glace | 15A
F14. | Non utilisé
F15. | Vide
F16. | Avertisseur sonore | 15A
F17. | Chauffage d'appoint | 25A
F18. | équipement spécial | 25A
F19. | Système de freinage antiblocage (ABS) | 30A
F20. | nSystème de freinage antiblocage (ABS) | 30A
F21. | démarreur | 25A
F22. | Module de commande électronique du moteur (ECM), relais de commande du moteur | 5A
F23. | Vidange
F24. | Capteur de position de l'accélérateur, ECU de la boîte de vitesses, climatiseur | 20A
F25. | Gestion du moteur, bougies de préchauffage, climatisation, chauffage du liquide de refroidissement (diesel), chauffage de la ventilation du carter (diesel) | 20A
N°. | Relais
1. | Relais d'accouplement magnétique pour le compresseur de climatisation ;
4. | Relais pour klaxon ;
5. | Relais pour moteur d'essuie-glace ;
8. | Relais pour fonctionnement intermittent de l'essuie-glace ;
9, 10. | Relais pour chauffage du liquide de refroidissement 1 (diesel) ;
11. | Relais pour pompe de lave-glace ;
16 | Relais de bougies de préchauffage ;
19. | Relais pour le système de gestion du moteur ;
23. | Relais du démarreur.
Dans le coffre
Boîte à fusibles n° 1
Elle se trouve derrière le revêtement, sur le côté gauche. Pour l'atteindre, tourner la poignée (1) de 90 degrés et plier le carénage vers le bas.
Vue d'ensemble.
Schéma
N°. | Description | Courant, A
F1. | Unité de commande multifonctionnelle 2, éclairage intérieur Éclairage du coffre | 10A
F2. | Feux antibrouillard arrière | 10A
F3. | Feux de stop | 15
F4. | Feux de recul | 10A
F5. | vide
F6. | volet de coffre/verrouillage de la porte arrière | 10A
F7. | Appuis-tête des sièges arrière, prise de courant pour appareils supplémentaires dans le coffre | 10A / 15A
F8. | Verrouillage central - portes arrière, trappe à carburant/couvercle | 15A
F9. | Branchement électrique pour remorque | 20A
F10. | Système audio, système de navigation | 10A
F11. | Equipement optionnel | 15A
F12-F18. | vide
4. | Moteur d'essuie-glace arrière (V70)
7.| Relais actionneur pour ouverture du coffre/porte arrière
8. | Relais d'actionneur pour l'ouverture du couvercle du coffre/de la porte arrière, relais d'actionneur pour le verrouillage du couvercle du coffre/de la porte arrière
9. | Relais d'actionnement pour le verrouillage de la trappe du réservoir de carburant - ouverture
10. | Relais d'actionneur trappe à carburant/verrouillage de la trappe à carburant - fermeture
11. | Relais du verrouillage central de la porte arrière droite - déverrouillage
12. | Relais du verrouillage central de la porte arrière droite - verrouillage
13. | Relais actionneur de l'appuie-tête arrière
14. | Relais du moteur d'essuie-glace arrière (V70)
19. | Pont enfichable - Feux de stop
20, 21. | Pont enfichable - Feux de recul
22. | Pont enfichable - prise de courant pour appareils supplémentaires dans le coffre^0)
23. | Pont enfichable - Phares antibrouillard
25. | Relais pour feux antibrouillard arrière - remorque
26. | Relais pour feux antibrouillard arrière
27. | Relais pour feux stop
28. | Relais pour feux de recul
29. | Relais pour verrouillage central, portes arrière - double verrouillage
30. | Relais de verrouillage central porte arrière gauche - déverrouillage
31. | Relais de verrouillage central de la porte arrière gauche - verrouillage
34. | Relais de dégivrage de la lunette arrière
36. | Relais de puissance pour le raccordement de l'équipement électrique de la remorque
Boîte à fusibles n° 2
Située à proximité de la batterie.
N° | Affectation (modèles jusqu'à 04.2000) | Ampères
F1-F4. | Non utilisé
F5. | Chauffage de la lunette arrière | 40A
F6. | Boîte à fusibles du coffre à bagages (F6-10) / (F1-5) | 40A
F7. | 40A
No. | Affectation (modèles à partir de 04.2000) | Ampères
F1. | relais de puissance prise de remorque | 40A
F2. | Boîte à fusibles dans le compartiment de chargement (F12-14) | 40A
F3. | Chauffage de la lunette arrière | 40A
F4. | Non utilisé
F5. | Boîte à fusibles du coffre (F6-10) | 40A
F6. | Non utilisé
F7. | Boîte à fusibles du coffre (F1-5) | 40A
| Matériaux connexes |
|---|
| Volvo S40 (MS)Deuxième génération ; MS carrosserie ; années modèles 2004, 2005, 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013. |
| Volvo S60 (SPA)Troisième génération ; Plate-forme SPA ; années modèles 2018, 2019, 2020, 2020, 2021, 2022, 2023, 2024. |
| Volvo S80 (AS)Deuxième génération ; carrosserie AS ; plateforme P3 ; années modèles 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 et 2016. |
