La deuxième génération de la berline Volvo S40 a fait ses débuts européens fin 2003 au Salon de l'automobile de Francfort. Ce modèle repose sur la plateforme P1, une architecture globale C1 développée par la division européenne de Ford (base partagée avec la Focus II et la Mazda3 lancées en 2003). Dans ce guide, nous allons examiner en détail l'affectation des fusibles et des relais de la Volvo S40 (deuxième génération ; carrosserie MS). Années de production : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Vous trouverez ci-dessous les emplacements, les affectations et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans l'habitacle

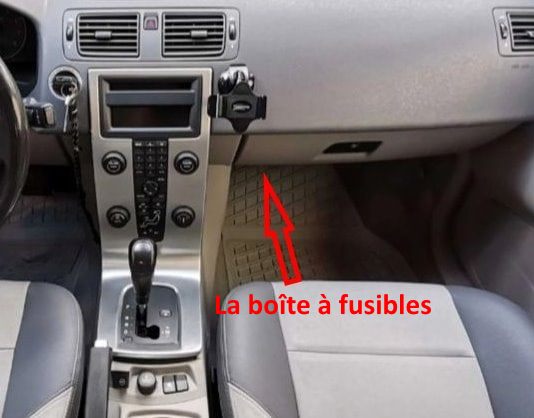

Le boîtier est situé dans la partie inférieure du tableau de bord, sous la boîte à gants.

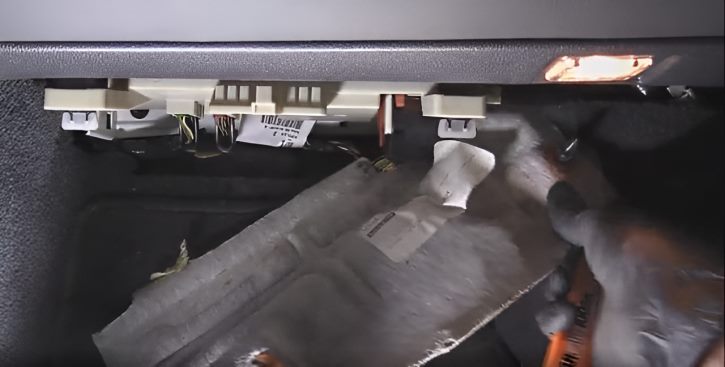

1. Retirez la garniture d'insonorisation en enfonçant d'abord l'axe central des clips de retenue, puis en les extrayant.

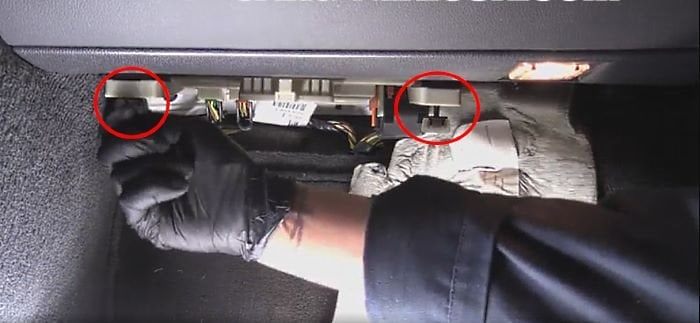

2. Retirez les deux vis de fixation du bloc.

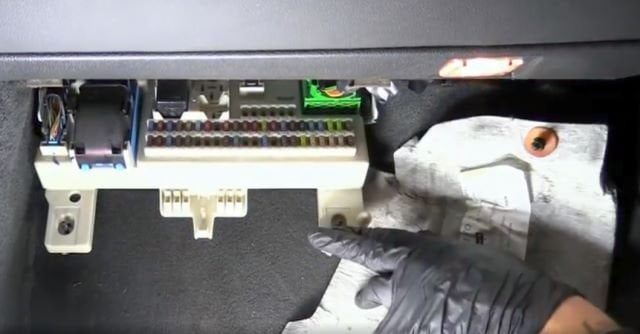

3. Tirez la boîte à fusibles à mi-course vers vous.

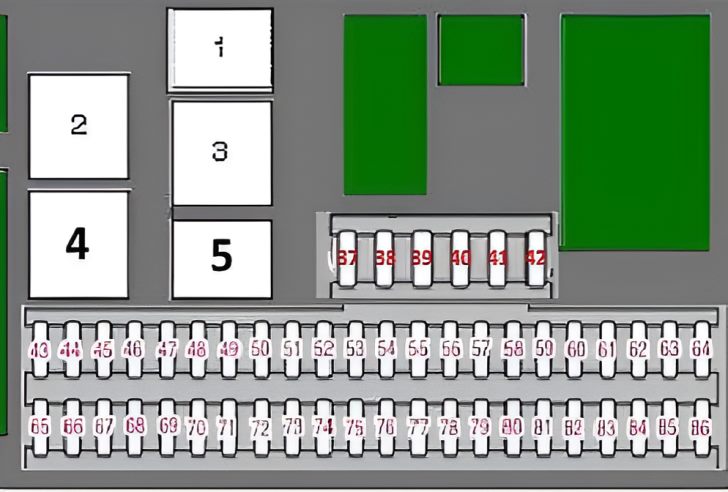

Schéma
N° | Affectation (modèles à partir de 2007) | Calibre (A)
F37. | Non utilisé
F38. | Non utilisé
F39. | Non utilisé
F40. | Non utilisé
F41. | Non utilisé
F42. | Non utilisé
F43. | Téléphone, système audio, système de navigation RTI*, Bluetooth | 15 A
F44. | Système de sécurité SRS (Airbags) | 10 A
F45. | Prises de courant pour accessoires, allume-cigare | 15 A
F46. | Éclairage habitacle | 5 A
F47. | Éclairage habitacle | 5 A
F48. | Essuie-glace / lave-glace | 15 A
F49. | Système SRS (Airbags) | 10 A
F50. | Non utilisé
F51. | Chauffage d'habitacle d'appoint, transmission intégrale (AWD), relais du filtre à carburant, réchauffeur électrique | 10 A
F52. | Module de commande de transmission (TCM), système ABS | 5 A
F53. | Direction assistée | 10 A
F54. | Calculateur moteur (ECM) | 10 A
F55. | Récepteur de télécommande du verrouillage centralisé (Keyless Entry) | 10 A
F56. | Sirène d'alarme antivol | 10 A
F57. | Prise de diagnostic (OBD), contacteur de feux-stop | 15 A
F58. | Feu de route droit | 7,5 A
F59. | Feu de route gauche | 7,5 A
F60. | Chauffage du siège conducteur | 15 A
F61. | Chauffage du siège passager | 15 A
F62. | Toit ouvrant | 20 A
F63. | Module de porte arrière droite (lève-vitre) | 20 A
F64. | Système audio | 5 A
F65. | Module télématique | 5 A
F66. | Écran d'affichage d'infodivertissement (ICM), climatisation | 10 A
F67. | Non utilisé | 15 A
F68. | Module de commande de colonne de direction | 5 A
F69. | Climatisation, capteur de pluie, système BLIS | 5 A
F70. | Non utilisé
F71. | Non utilisé
F72. | Non utilisé
F73. | Toit ouvrant, console de pavillon (OHC), rappel de ceinture arrière, rétroviseur intérieur électrochrome | 5 A
F74. | Pompe à carburant | 15 A
F75. | Non utilisé
F76. | Non utilisé
F77. | Prise de courant du coffre, module d'accessoires (AEM) | 15 A
F78. | Non utilisé
F79. | Feux arrière | 5 A
F80. | Non utilisé
F81. | Module de porte arrière gauche (lève-vitre) | 20 A
F82. | Module de porte avant droite (lève-vitre) | 25 A
F83. | Module de porte avant gauche (lève-vitre) | 25 A
F84. | Siège passager à réglage électrique | 25 A
F85. | Siège conducteur à réglage électrique | 25 A
F86. | Éclairage habitacle, éclairage du coffre, sièges électriques, jauge de carburant (moteur 1.8F Flexifuel) | 5 A
1. | Relais de pompe à carburant
2. | Non utilisé
3. | Non utilisé
4. | Relais d'allumage principal
5. | Non utilisé
N° | Description (modèles antérieurs à 2007) | Calibre (A)
F37. | Non utilisé
F38. | Non utilisé
F39. | Non utilisé
F40. | Non utilisé
F41. | Non utilisé
F42. | Non utilisé
F43. | Téléphone, système audio | 15 A
F44. | Système SRS (Airbags) | 10 A
F45. | Allume-cigare, prises de courant pour accessoires | 15 A
F46. | Éclairage habitacle | 5 A
F47. | Éclairage habitacle | 5 A
F48. | Essuie-glace / lave-glace | 15 A
F49. | Système SRS (Airbags) | 10 A
F50. | Non utilisé
F51. | Chauffage d'appoint (résistance CTP / PTC), projecteurs avant | 10 A
F52. | Système ABS | 5 A
F53. | Direction assistée | 10 A
F54. | Calculateur moteur (ECM) | 10 A
F55. | Système de verrouillage centralisé à distance | 10 A
F56. | Alarme antivol | 10 A
F57. | Calculateur de bord, contacteur de feux-stop | 15 A
F58. | Feu de route droit | 7,5 A
F59. | Feu de route gauche | 7,5 A
F60. | Chauffage du siège conducteur | 15 A
F61. | Chauffage du siège passager | 15 A
F62. | Toit ouvrant | 20 A
F63. | Lève-vitre électrique arrière droit | 20 A
F64. | Système audio | 5 A
F65. | Module télématique | 5 A
F66. | Module de commande de climatisation (CCM), module d'affichage d'infodivertissement (ICM) | 10 A
F67. | Non utilisé | 15 A
F68. | Module de commande de colonne de direction | 5 A
F69. | Climatisation, capteur de pluie | 5 A
F70. | Non utilisé
F71. | Non utilisé
F72. | Non utilisé
F73. | Toit ouvrant, console de pavillon (OHC), rappel de ceinture arrière | 5 A
F74. | Module de pompe à carburant | 15 A
F75. | Non utilisé
F76. | Non utilisé
F77. | Prise de courant du coffre | 15 A
F78. | Non utilisé
F79. | Feux arrière | 5 A
F80. | Non utilisé
F81. | Lève-vitre électrique arrière gauche | 20 A
F82. | Lève-vitre électrique avant droit (passager) | 25 A
F83. | Lève-vitre électrique avant gauche (conducteur) | 25 A
F84. | Siège passager à réglage électrique | 25 A
F85. | Siège conducteur à réglage électrique | 25 A
F86. | Relais d'éclairage habitacle, sièges électriques | 5 A
1. | Relais de pompe à carburant
2. | Non utilisé
3. | Non utilisé
4. | Relais d'allumage principal
5. | Non utilisé
Dans le compartiment moteur

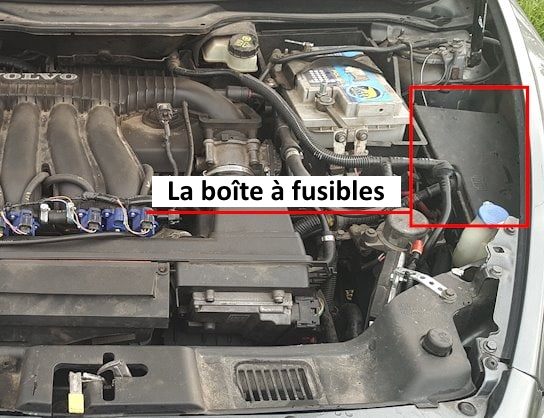

La boîte à fusibles est située sur le côté gauche du compartiment moteur. Pour y accéder, déclipsez le couvercle de protection et tirez-le vers le haut.

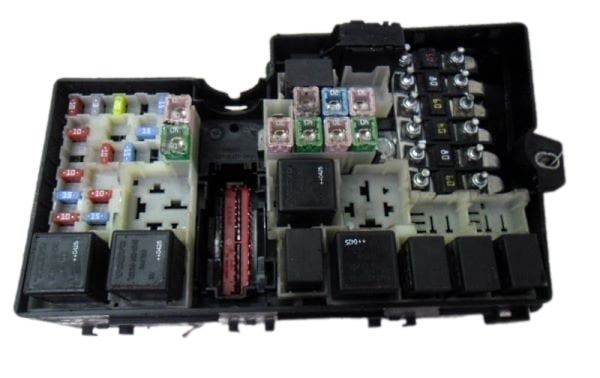

Vue d'ensemble.

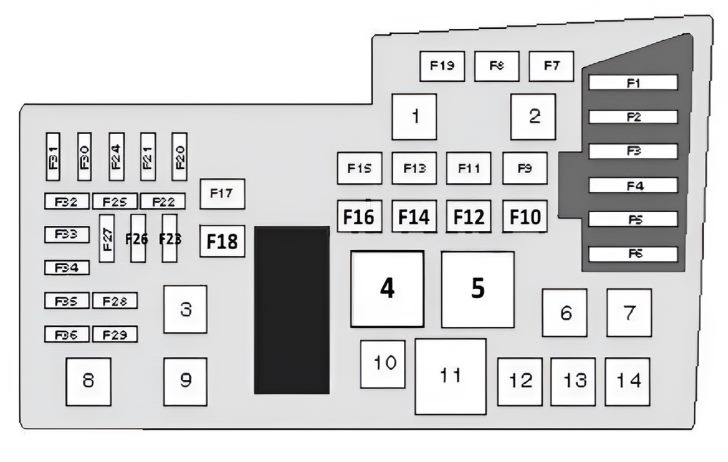

Schéma
N° | Affectation (modèles 2007 - 2013) | Calibre (A)
F1. | Motoventilateur de refroidissement du moteur | 50 A
F2. | Direction assistée | 80 A
F3. | Boîte à fusibles de l'habitacle | 60 A
F4. | Boîte à fusibles de l'habitacle | 60 A
F5. | Climatisation, chauffage d'appoint (CTP) | 80 A
F6. | Bougies de préchauffage | 60 A
F7. | Système ABS | 30 A
F8. | Système ABS | 20 A
F9. | Relais de commande du moteur | 30 A
F10. | Pulseur d'air de climatisation / chauffage | 40 A
F11. | Lave-projecteurs | 20 A
F12. | Lunette arrière dégivrante | 30 A
F13. | Démarreur | 30 A
F14. | Prise d'attelage de remorque | 40 A
F15. | Non utilisé
F16. | Alimentation du système multimédia | 40 A
F17. | Essuie-glace / lave-glace | 30 A
F18. | Boîte à fusibles de l'habitacle | 40 A
F19. | Non utilisé
F20. | Avertisseur sonore (klaxon) | 15 A
F21. | Chauffage d'appoint (carburant), chauffage de l'habitacle | 20 A
F22. | 25 A
F23. | Module de commande du moteur (ECM) (moteur essence 5 cylindres), calculateur de transmission (TCM) (boîte automatique 5 rapports) / Calculateur de transmission (TCM) (boîte automatique 4 rapports) | 15 A / 10 A
F24. | Chauffage du filtre à carburant | 20 A
F25. | Non utilisé
F26. | Contacteur d'allumage | 15 A
F27. | Embrayage électromagnétique du compresseur de climatisation | 10 A
F28. | Non utilisé
F29. | Projecteurs antibrouillard | 15 A
F30. | Calculateur moteur (ECM) | 10 A
F31. | Alternateur | 10 A
F32. | Gestion moteur | 10 A
F33. | Gestion moteur | 20 A
F34. | Gestion moteur | 10 A
F35. | Électrovannes moteur, bobine de relais de climatisation, résistance CTP du séparateur d'huile (moteur essence 5 cylindres), module de commande du moteur (ECM) (moteur diesel 5 cylindres), absorbeur de vapeurs d'essence (canister), injecteurs (moteurs essence 1.8 / 2.0 l), débitmètre de masse d'air (MAF) (moteur essence 5 cylindres, moteur diesel 4 cylindres), capteur de pression de direction assistée (moteur essence 1.6 l), vanne de recyclage des gaz d'échappement (EGR) (moteur diesel 4 cylindres) | 15 A
F36. | Calculateur moteur (ECM) | 10 A
#. | Relais
1. | Pompe de lave-projecteurs
2. | Non utilisé
3. | Non utilisé
4. | Relais de lunette arrière dégivrante
5. | Non utilisé
6. | Non utilisé
7. | Antidémarrage
8. | Système de gestion du moteur
9. | Démarreur
10. | Climatisation
11. | Non utilisé
12. | Chauffage du filtre à carburant
13. | Projecteurs antibrouillard
14. | Klaxon
N° | Description (modèles Volvo S40 2004 - 2007) | Calibre (A)
F1. | Motoventilateur de refroidissement du moteur | 50 A
F2. | Direction assistée | 80 A
F3. | Boîte à fusibles de l'habitacle | 60 A
F4. | Boîte à fusibles de l'habitacle | 60 A
F5. | Système de climatisation | 80 A
F6. | Bougies de préchauffage | 60 A
F7. | Système ABS | 30 A
F8. | Système ABS | 20 A
F9. | Relais de commande du moteur | 30 A
F10. | Pulseur d'air de climatisation / chauffage | 40 A
F11. | Lave-projecteurs | 20 A
F12. | Lunette arrière dégivrante | 30 A
F13. | Démarreur | 30 A
F14. | Prise d'attelage de remorque | 40 A
F15. | Non utilisé
F16. | Boîte à fusibles et relais de l'habitacle | 40 A
F17. | Essuie-glace / lave-glace | 30 A
F18. | Boîte à fusibles et relais de l'habitacle | 40 A
F19. | Non utilisé
F20. | Avertisseur sonore (klaxon) | 15 A
F21. | Chauffage d'appoint (carburant), chauffage de l'habitacle | 20 A
F22. | Non utilisé
F23. | Module de commande du moteur (ECM), module de commande de la transmission (TCM) | 10 A
F24. | Non utilisé
F25. | Non utilisé
F26. | Contacteur d'allumage | 15 A
F27. | Embrayage électromagnétique du compresseur de climatisation | 10 A
F28. | Non utilisé
F29. | Projecteurs antibrouillard | 15 A
F30. | Calculateur moteur (ECM) | 10 A
F31. | Alternateur | 10 A
F32. | Gestion moteur | 10 A
F33. | Gestion moteur | 20 A
F34. | Gestion moteur | 10 A
F35. | Électrovannes moteur, relais de climatisation | 15 A
F36. | Calculateur moteur (ECM) | 10 A
1. | Pompe de lave-projecteurs
2. | Non utilisé
3. | Non utilisé
4. | Relais de lunette arrière dégivrante
5. | Non utilisé
6. | Non utilisé
7. | Antidémarrage
8. | Système de gestion du moteur
9. | Démarreur
10. | Climatisation
11. | Non utilisé
12. | Non utilisé
13. | Projecteurs antibrouillard
14. | Klaxon
Tutoriel vidéo pour accéder aux boîtes à fusibles et relais.
