Fusibles et relais VW Golf Plus (Mk5), 2004 - 2014

Soumis par Georges Missir le

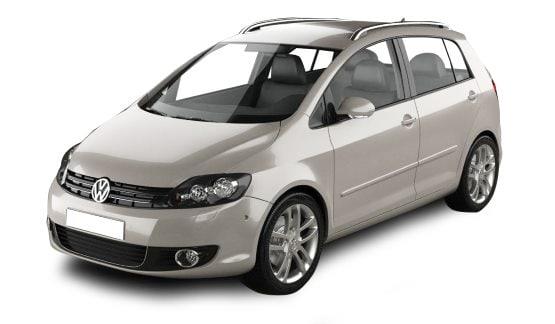

La Golf Plus est une petite voiture qui a été produite de 2004 à 2014. Elle est basée sur la Golf standard de cinquième génération. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW Golf Plus (cinquième génération ; plate-forme A5 / PQ35) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 et 2014 années-modèles.


Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Sous le capot

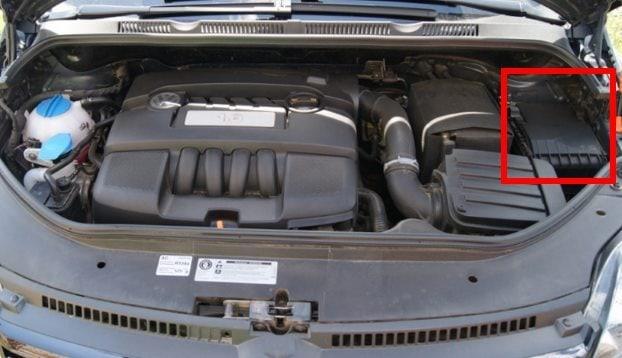

L'unité se trouve à proximité de la batterie et est recouverte d'un couvercle en plastique. Elle se compose de deux parties - la boîte à fusibles principale et le tableau de fusibles pour courant fort.

Boîte à fusibles principale

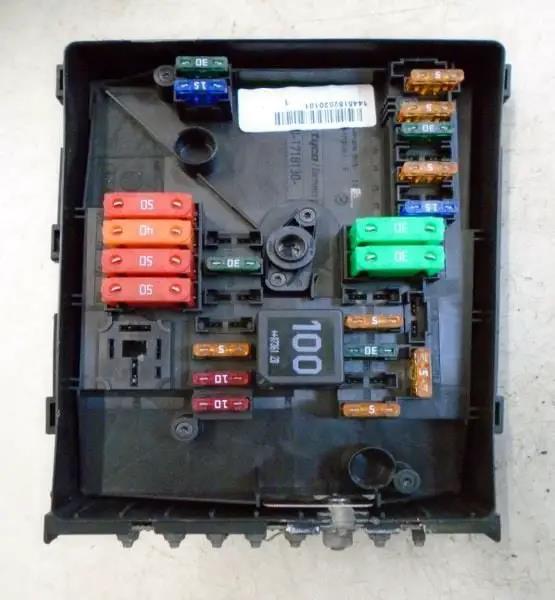

Vue générale.

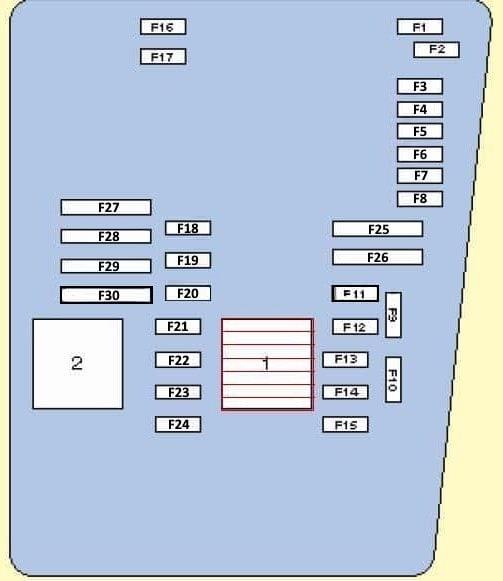

Schéma


N° | Affectation des fusibles et relais | Ampères
F1. | essuie-glace | 30A
F2. | Appareil de commande électrique de la colonne de direction / Appareil de commande mécatronique DSG | 5A / 30A
F3. | Unité d'alimentation de bord | 5A
F4. | Système ABS | 30A
F5. | Unité de contrôle électronique pour système de régulation | 15A
F6. | Combiné d'instruments | 5A
F7. | Relais de puissance | 40A
F8. | Système audio / Unité principale | 15A
F9. | Téléphone | 5A
F10. | Unité de contrôle électronique du moteur | 5A / 10A
F11. | Appareil de commande de chauffage d'appoint | 20A
F12. | Bus de données CAN, appareil de commande passerelle | 5A
F13. | Appareil de commande électronique du moteur | 15A / 30A
F14. | Système de gestion du moteur, bobine d'allumage | 20A
F15. | Système de gestion du moteur, sonde lambda | 5A / 10A
F16. | Unité électronique ABS, phare droit | 30A
F17. | Avertisseur sonore | 15A
F18. | Système audio | 30A
F19. | Essuie-glace/lave-glace | 30A
F20. | pompe de refroidissement | 10A
F21. | Système de gestion du moteur, sonde lambda, entraînement de l'embrayage magnétique du compresseur | 10A / 15A
F22. | Commutateur de fin de course de pédale d'embrayage (capteur de position) | 5A
F23. | Système de gestion du moteur, régulateur de pression de carburant, relais de pompe à air secondaire | 5A / 10A / 15A
F24. | Système de gestion moteur, vanne du système de recirculation des gaz d'échappement, électrovanne | 10A
F25. | Unité ABS | 40A
F26. | Phare gauche | 30A
F27. | Unité de commande des bougies de préchauffage | 50A
F28. | Circuits d'allumage principaux | 40A
F29. | Fusible thermique du réglage de la position du siège 1 | 50A
F30. | Système de démarrage / Relais de délestage de contact X | 40A / 50A
1. | Relais du système de gestion du moteur
2. | Relais de la pompe d'évacuation d'air

Fusibles de puissance

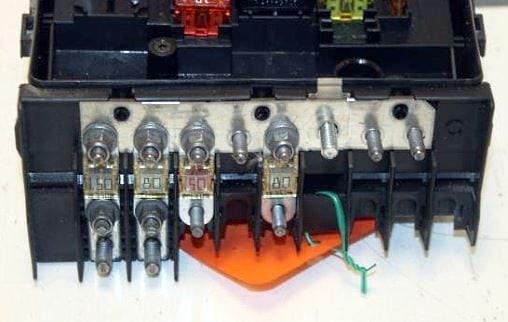

Photo - exemple.

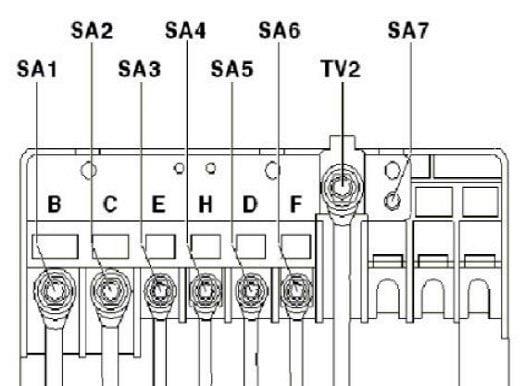

Plan


N° | Tableau des fusibles | Ampères
SA1. | alternateur | 150A / 200A
SA2. | Direction assistée | 80A
SA3. | Ventilateur de radiateur | 50A
SA4. | Relais de chauffage à haute puissance | 80A
SA5. | Bornier 30, boîte à fusibles | 80A
SA6. | Relais de puissance pour chauffage à faible puissance | 40A
SA7. | Bornier 30, boîte à fusibles | 50A

Dans le compartiment intérieur du véhicule

Vous trouverez ici deux unités chargées de la protection des circuits électriques du véhicule.

Boîte à fusibles

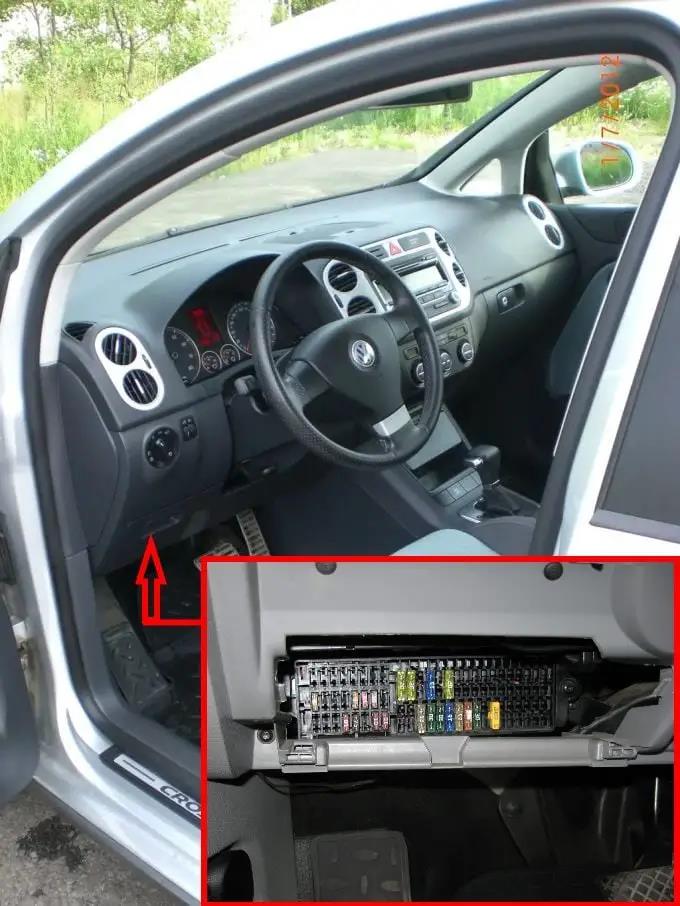

Située du côté conducteur, derrière la boîte à gants.

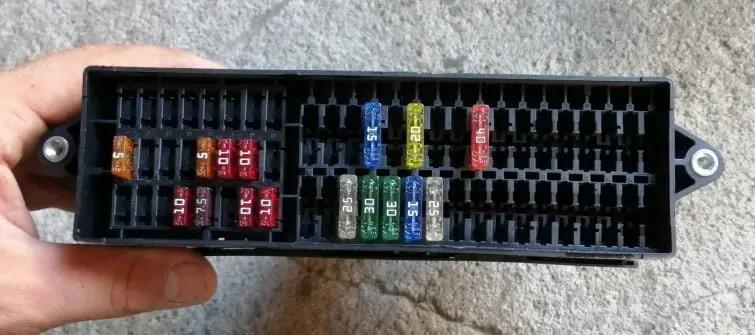

Photo - vue générale.

Schémas

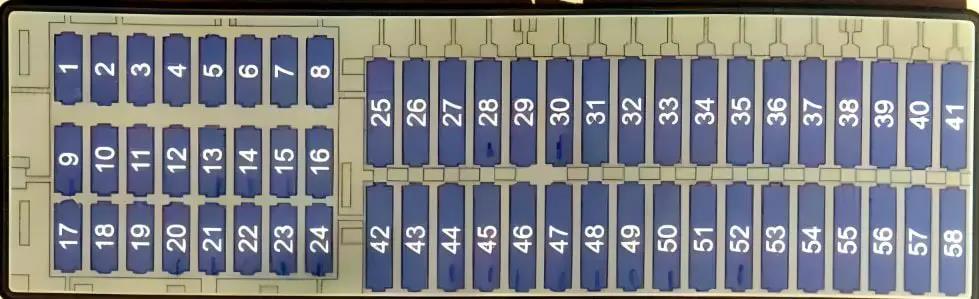

Type 1


No | Affectation | Ampères
28. | Essuie-glace arrière | 15A
43. | Ultra-Sonic dans l'habitacle | 5A
47. | Pompe à carburant (fusible pompe à essence) | 15A
3. | Correcteur d'inclinaison des phares | 5A
53. | Prise extérieure | 15A
55. | Parktronic | 5A
4. | Commande à distance | 5A
42. | Détecteur de pluie | 5A
52. | Lave-phares | 20A
51. | Toit ouvrant électrique | 25A
13/31 et 50. | Sièges chauffants | 5A / 5A et 30A
48. | Trappe de remplissage de carburant | 25A
10. | Téléphone | 5A
24. | Verrouillage centralisé des portes avant | 10A
48. | Verrouillage centralisé des portes arrière | 25A
49. | Fusible allume-cigare | 25A
54. | Prise de courant arrière | 30A
37. | Prise de courant 230V | 30A
2/39 et 40/41. | Attelage de remorque | 5A / 15A et 15A / 20A
14/18. | ABS | 5A / 5A
43. | Capteur d'inclinaison | 5A
13. | Signaux de freinage | 10A
14. | Commutateur de signaux de freinage | 5A
15. | Lève-vitre avant | 30A
16. | Lève-vitre arrière | 30A
33/56. | Ventilateur | 40A / 40A
44. | Chauffage de la lunette arrière | 25A

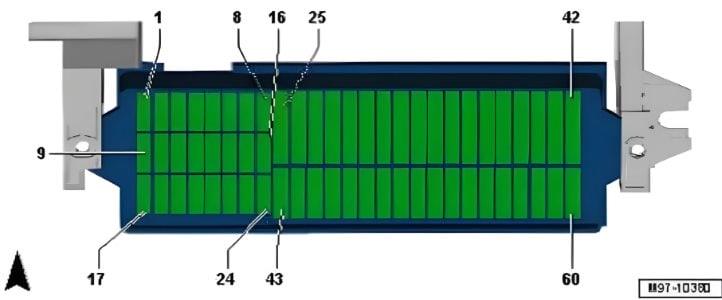

Type 2


No | Tableau des fusibles | Ampères
1. | Unité de contrôle d'accès et système de démarrage du moteur | 10A
2. | Contrôleur d'accès et système de démarrage du moteur | 10A
3-8. | Vide
9. | Unité de commande d'airbag et témoin de désactivation d'airbag passager | 5A
10. | Vide
11. | Vide
12. | Unité de commande du système d'éclairage adaptatif et correcteur de phares gauche | 10A
13. | Unité de commande d'aide au stationnement, unité de commande Climatronic, sélecteur de chauffage et de mode de fonctionnement, relais de soufflerie, bouton et témoin de désactivation ASR et ESP, bouton de contrôle de la pression des pneus, interrupteur de feux de recul, capteur de pollution atmosphérique, rétroviseur intérieur électrochrome, bouton start/stop | 5A / 15A
14. | Interface de bus de données de diagnostic, calculateur de combiné d'instruments, levier sélecteur, commutateur d'éclairage, bouton de désactivation ASR et ESP, bouton de contrôle de la pression des pneus, commutateur de feux stop, commutateur multifonction, commutateur Tiptronic, relais de pompe à carburant, calculateur de direction assistée, calculateur ABS, relais de démarreur, calculateur de détection de remorque, calculateur moteur | 10A / 15A
15. | Calculateur de correction des phares, débitmètre d'air, résistance chauffante de ventilation de carter, relais de ventilateur d'admission, calculateur de capteur de sélecteur, calculateur d'éclairage adaptatif et de correction des phares, actionneur de correcteur de phare gauche | 10A
16. | Appareil de commande de l'éclairage adaptatif et du correcteur de phares droit | 10A / 15A
17. | Appareil de commande du combiné d'instruments | 5A
18. | Appareil de commande pour l'électronique de commande du téléphone mobile | 10A
19. | Vide
20. | Levier sélecteur, appareil de commande Climatronic | 10A
21. | Appareil de commande du réseau de bord, appareil de commande de la porte arrière gauche (verrouillage central) | 20A
22. | Capteur de sécurité intérieur, sirène d'alarme | 10A
23. | Appareil de commande de la caméra de recul, commutateur d'éclairage, capteur de pluie et de lumière, connecteur de diagnostic, relais de chauffage de la lunette arrière, appareil de commande du réseau de bord | 10A
24. | Boîtier de commande de la porte du conducteur (verrouillage central), boîtier de commande de la porte du passager (verrouillage central) | 10A
25. | Vidange
26. | Pompe à vide du système de freinage | 20A
27. | Vide
28. | Vide
29. | Moteur d'essuie-glace arrière | 20A
30. | Fusible allume-cigare VW Golf Plus | 20A
31. | Vide
32. | Vide
33. | Relais de ventilateur d'alimentation | 40A
34-39. | Vide
40. | Appareil de commande pour la détection de remorque | 15A
41. | Appareil de commande pour la détection de remorque | 15A
42. | Appareil de commande pour la détection de remorque | 20A
43. | Onduleur avec prise de courant, 12 V - 230 V | 30A
44. | Chauffage de la lunette arrière, relais de soufflage d'air | 25A
45. | Boîtier de commande de la porte du conducteur (lève-vitre), boîtier de commande de la porte du passager (lève-vitre) | 30A
46. | Boîtier de commande de la porte arrière gauche (lève-vitre), boîtier de commande de la porte arrière droite (lève-vitre) | 30A
47. | Pompe à carburant et relais correspondant | 15A
48. | Calculateur de réseau de bord | 20A
49. | Boîtier de commande du ventilateur d'admission d'air | 40A
50. | Appareil de commande pour le chauffage des sièges avant | 30A
51. | Appareil de commande pour le toit ouvrant | 20A
52. | Relais de lave-phares | 20A
53. | Moteur de réglage longitudinal du soutien lombaire | 15A
54. | Unité de commande PDA | 5A
55. | Vide
56. | Vide
57. | Unité de tête | 15A
58. | Vide
59. | Vide
60. | Vide

Boîte de relais

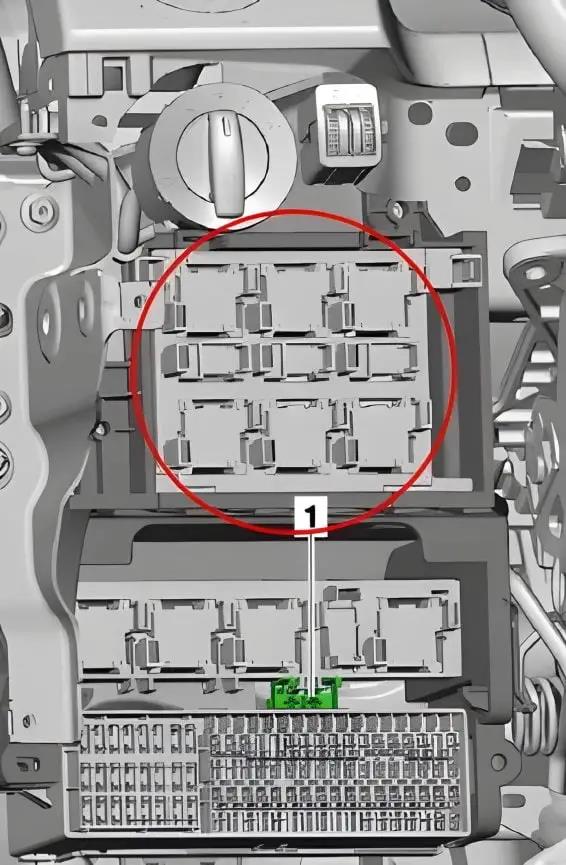

Se trouve au-dessus de la boîte à fusibles.

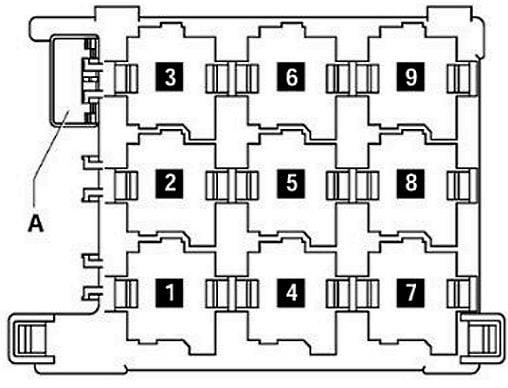

Schéma


N° | Affectation des relais
1. | Pompe de refroidissement supplémentaire (449)
2. | Lave-phares (53)
3. | Pompe à carburant (449) / Conduite de pression d'alimentation en carburant (449)
4. | Ventilateur d'alimentation en air (404)
5. | Arrêt de la pompe à carburant (404)
6. | Vide
7. | pour fonctionnement en mode chauffage autonome (449)
8. | alimentation en tension à la borne 50 (433), à partir de mai 2006 (53)
9. | Vide
A. | Fusible thermique 1 du réglage du siège conducteur 30A
