Fusibles et relais Volkswagen Golf 7, 2012 - 2019

La Golf VII est la septième génération de la voiture compacte produite par Volkswagen depuis fin septembre 2012. En mars 2013, elle a remporté le titre de « Voiture de l'année » en Europe. Elle est également connue sous le nom de Type 5G. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW Golf 7 (septième génération ; plate-forme MQB) 2012, 2013, 2014, 2015, 2015, 2016, 2016, 2017, 2018, 2019 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans.  En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

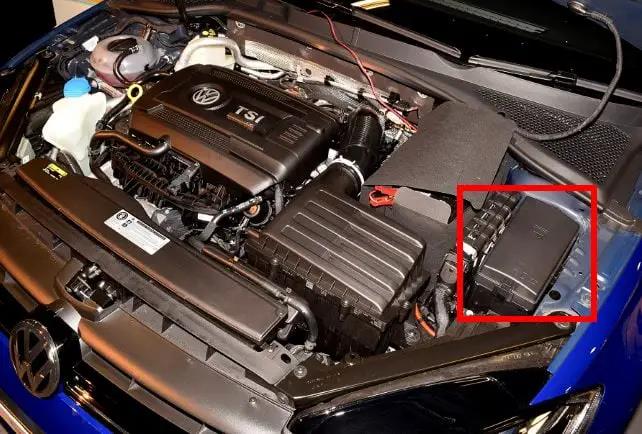

Le boîtier à fusibles se trouve dans la partie gauche du capot moteur, près de la batterie, et est recouvert d'un couvercle en plastique.

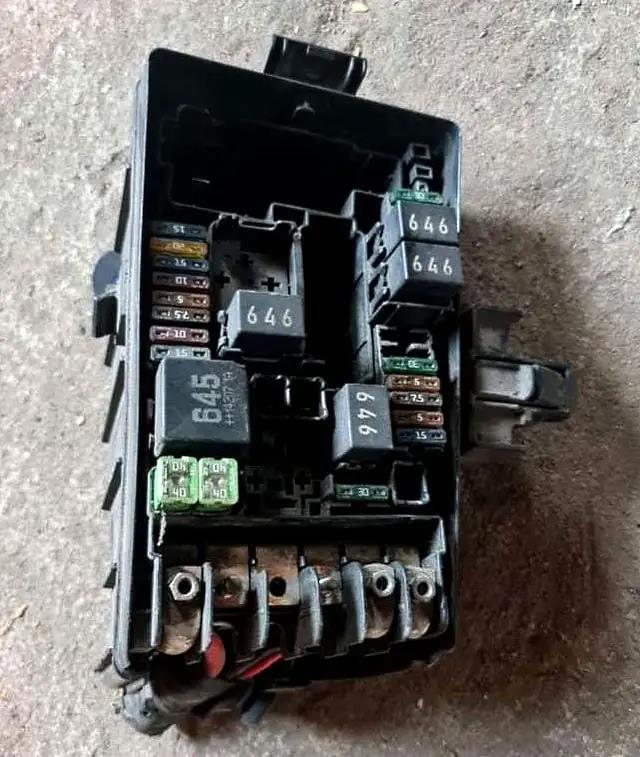

Photo - exemple de réalisation.

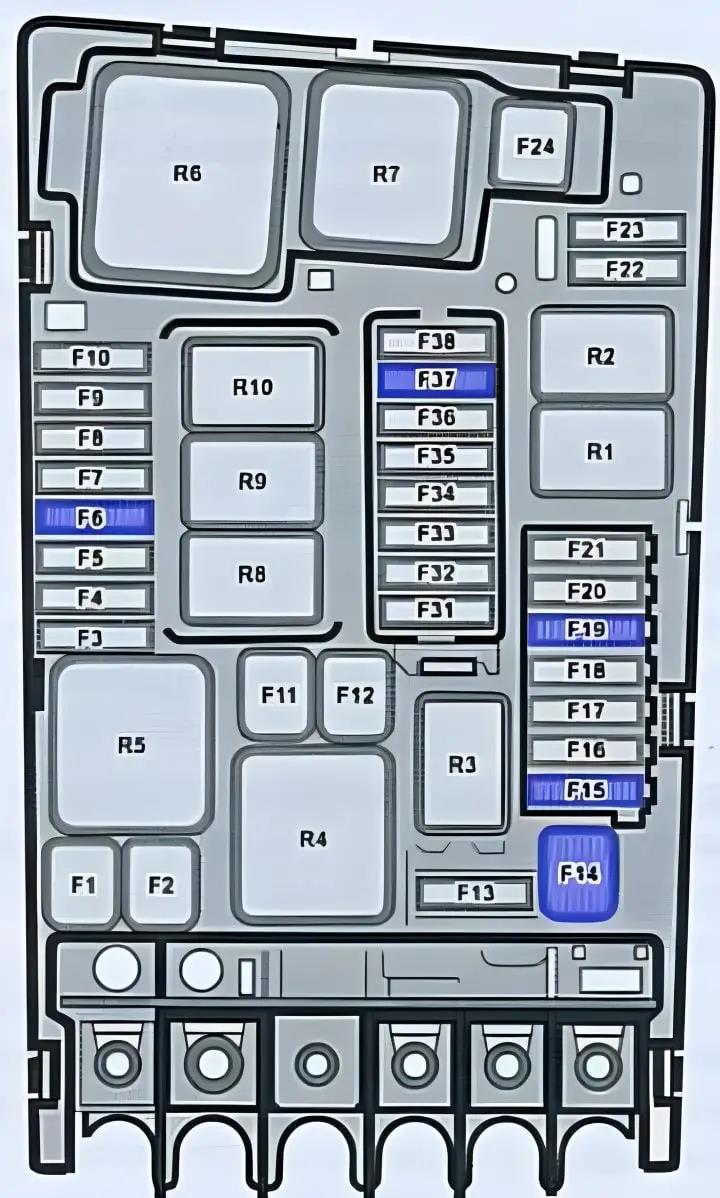

Schéma

N° | Affectation des fusibles et relais | Ampères
R1. | Relais de démarrage 1 -J906-
R2. | Relais de démarreur 2 -J907-
R3. | Relais d'avertisseur sonore -J413-
R4. | Relais de puissance thermique élevée -J360-
R5. | Relais principal -J271- (essence) / Relais d'alimentation borne 30 -J317- (diesel)
R6. | Contrôleur de bougies de préchauffage -J179- (essence)
R7. | Relais de sortie pour faible puissance thermique -J359- (diesel)
R8. | Relais d'alimentation des composants du moteur -J757- (moteur à essence 2,0 litres)
R9. | Relais pour vitres chauffantes -J47-
R10. | Relais de chauffage du pare-brise 2 -J611-
F1. | Unité ABS | 40A
F2. | Unité ABS | 40A
F3. | Module de commande du moteur | 15A
F4. | Capteur de niveau d'huile, vanne de régulation de pression d'huile, relais de sortie de chauffage, régulateur d'arbre à cames d'admission de cylindre, capteur de concentration d'éthanol | 5A
F5. | Régulateur de pression de carburant et vanne de dosage | 10A
F6. | Interrupteur de feu stop | 5A
F7. | Vanne de régulation de la pression du carburant, électrovanne du circuit de refroidissement, pompe de refroidissement de l'air de suralimentation / pompe d'assistance du chauffage | 7,5A / 10A
F8. | Sonde à oxygène | 10A
F9. | Bobine d'allumage / Elément chauffant précoce pour l'évaporation du carburant | 5A / 20A
F10. | Module de commande de la pompe à carburant (sécurité de la pompe à essence de la VW Golf 7) | 15A / 20A
F11. | Elément chauffant du chauffage autonome | 40A
F11. | Elément chauffant du chauffage autonome | 40A
F12. | Elément chauffant du chauffage autonome | 40A
F13. | Réducteur | 30A
F14. | Chauffage du pare-brise | 40A
F15. | Avertisseur sonore | 15A
F17. | Unité de commande du moteur Motronic, relais de puissance, ABS | 7,5A
F18. | Module de surveillance de la batterie, bus de données Interface de diagnostic embarquée | 5A
F19. | Module de commande du moteur d'essuie-glace | 30A
F20. | Système antivol, signalisation | 20A
F22. | Module de commande du moteur | 5A
F23. | démarreur | 30A
F24. | Elément chauffant pour chauffage autonome | 40A
F37. | Module de commande du chauffage autonome | 20A

À l'intérieur du véhicule

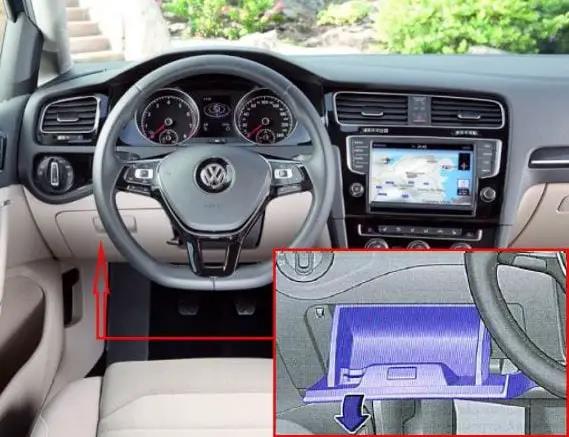

La boîte à fusibles se trouve du côté conducteur, derrière la boîte à gants. Pour y accéder, tirez la boîte à gants vers le bas dans le sens de la flèche et retirez-la.

Exemple d'accès.

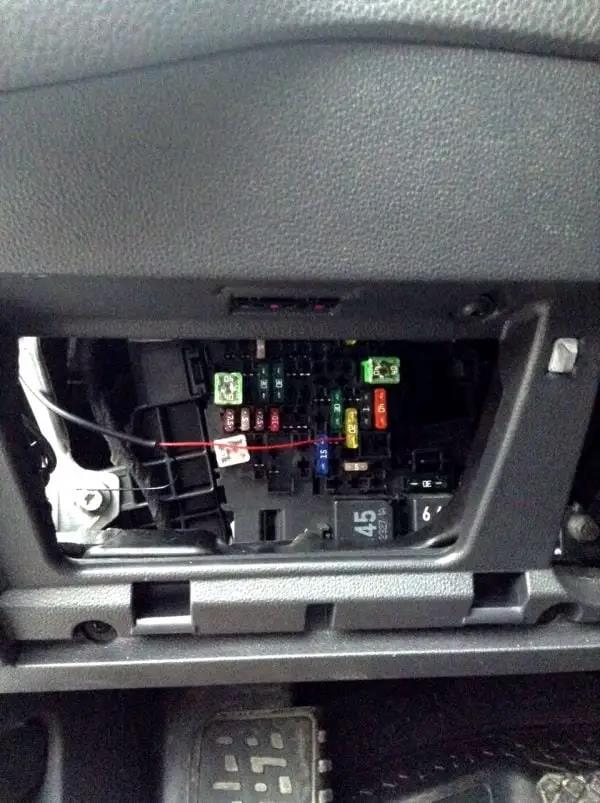

Vue générale.

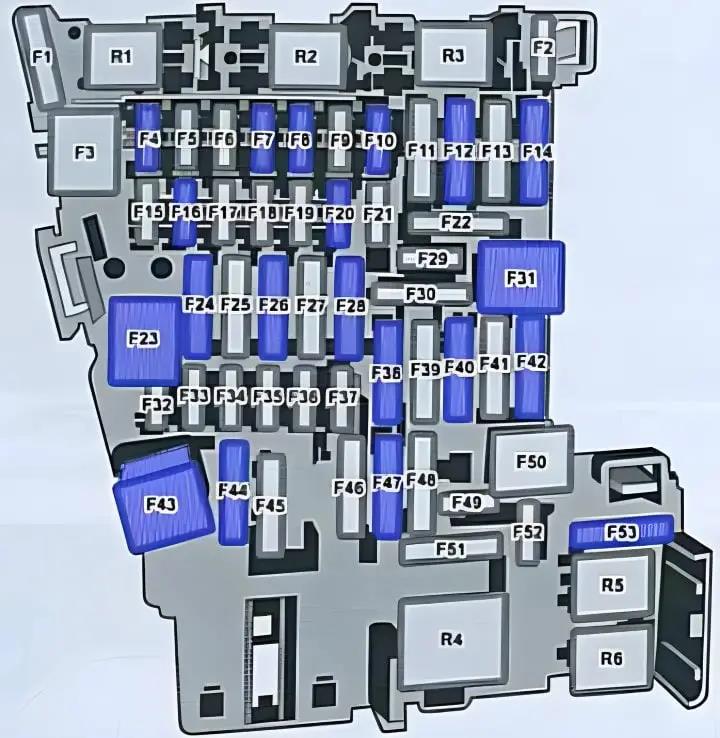

Plan

N° | Tableau des fusibles | Ampères
R1. | Relais du système de dosage d'agent réducteur -J963-.
R2. | vide
R3. | Vide
R4. | Relais d'alimentation pour la borne 15 -J329-
R5. | Relais du chauffage de la lunette arrière -J9-
R6. | Relais de prise de courant -J807-
F4. | Unité de commande du réseau de bord, système antivol / panneau de commande de l'infodivertissement (infotainment) | 10A / 7,5A
F5. | Interface de diagnostic du réseau de bord bus de données | 5A
F6. | Capteur du système antivol | 5A
F7. | Commande du chauffage et de la climatisation, module de commande du chauffage, module de commande de la Climatronic, module de commande de la climatisation, levier sélecteur de la boîte automatique, chauffage additionnel du liquide de refroidissement du moteur, relais de chauffage de la lunette arrière, récepteur de fréquence | 10A
F8. | Commutateur rotatif d'éclairage, bouton de frein de stationnement électromécanique, capteur d'humidité, de pluie et de luminosité, prise de diagnostic | 10A
F10. | Commande par écran | 10A
F11. | Module de commande des quatre roues motrices | 10A
F12. | Module de commande de l'électronique d'information, composants du système d'infodivertissement | 20A
F13. | Module de commande de l'amortissement électronique | 15A
F14. | Module de commande du ventilateur d'air pulsé | 30A
F15. | Module de commande du verrouillage électronique de la colonne de direction | 10A
F16. | Amplificateur de signal à 2 voies pour téléphone mobile (téléphone), amplificateur d'antenne, convertisseur de tension pour module de charge USB | 7,5A
F17. | Module de commande du combiné d'instruments | 5A
F18. | Caméra de recul, interrupteur de déverrouillage du hayon | 7,5A
F19. | Interface système accès/démarrage | 7,5A
F20. | Réglage de la position du siège | 15A
F23. | Commandes du réseau de bord, phares et éclairage extérieur | 40A
F24. | Module de commande du toit ouvrant électrique | 30A
F25. | Module de commande des portes conducteur et passager | 0A
F26. | Module de commande du réseau de bord / siège avant chauffé | 20A / 30A
F27. | Module de commande pour système audio numérique | 30A
F28. | Module de commande de la remorque | 20A
F30. | Module de commande des prétensionneurs de ceinture de sécurité | 25A
F31. | Module de commande du réseau de bord, phares et éclairage extérieur | 40A
F32. | Système d'assistance à la conduite Caméra frontale, module de commande à distance, module de commande d'aide au stationnement, module de commande pour stationnement parallèle | 7,5A
F33. | Module de commande d'airbag | 5A
F34. | Commutateur d'éclairage, rétroviseur intérieur, commutateur de contrôle de la pression des pneus, commutateur de feux de recul, capteur de qualité de l'air, bouton du frein de stationnement électromécanique | 7,5A
F35. | Connecteur de diagnostic, rétroviseur intérieur à gradation automatique, réglage de l'angle des phares et des feux de route, moteur de réglage des phares | 10A
F36. | Feux de jour et feux de position et leur module de commande - droite | 10A
F37. | Feux de jour et feux de position et leur module de commande - gauche | 10A
F38. | module de commande de la remorque | 20A
F39. | module de commande de la porte du passager, moteur de la lunette arrière droite, module de commande de la porte du conducteur, servomoteur de la lunette arrière gauche | 30A
F40. | Fusible allume-cigare VW Golf 7, prise 12 V | 20A
F41. | Module de commande de l'électronique de la colonne de direction | 10A
F42. | Appareil de commande du réseau de bord, lave-glace, verrouillage central | 40A
F43. | Appareil de commande du réseau de bord | 30A
F44. | Appareil de commande de la remorque | 15A
F45. | Réglage du siège du conducteur et du passager | 15A
F47. | moteur d'essuie-glace arrière | 15A
F49. | Capteur de position de la pédale d'embrayage, relais de démarreur | 5A
F51. | Module de commande du rétracteur de ceinture avant droite | 25A
F53. | Chauffage de la lunette arrière | 30A
