Fusibles et relais VW Golf 6, 2008 - 2013

Auteur : Till Hartmann

La Golf VI est un véhicule compact du constructeur allemand Volkswagen. Elle repose, tout comme sa devancière, sur la plate-forme A5 (PQ35) et a été dévoilée en 2008 lors du Mondial de l'Automobile de Paris. Ce guide détaille l'affectation des fusibles et des relais pour la Volkswagen Golf de sixième génération (plate-forme PQ35), couvrant les années de production de 2008 à 2013.


Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtiers porte-fusibles. Les termes « Pompe à carburant » et « Allume-cigare » sont mis en évidence en gras.

Dans l'habitacle

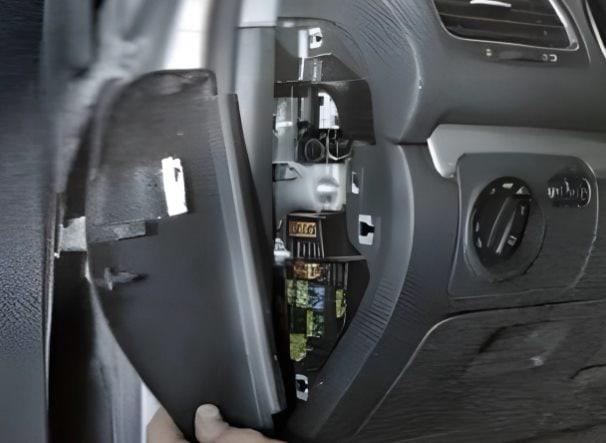

1) Accès au boîtier porte-fusibles situé dans l'habitacle.

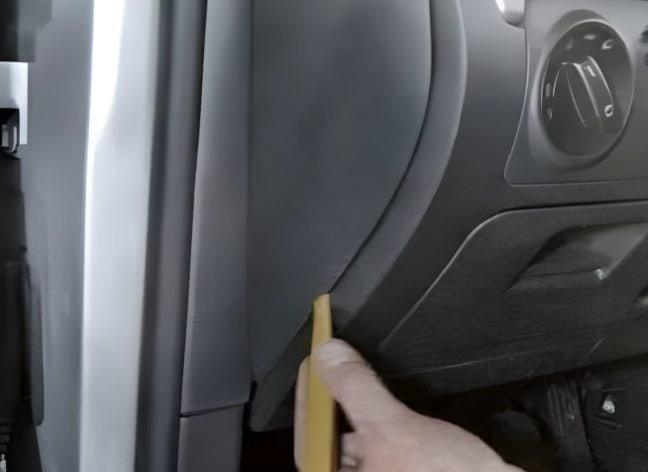

2) Soulevez le bord du couvercle du boîtier porte-fusibles.

3) Déclipez le couvercle en exerçant une légère traction pour libérer les ergots de maintien.

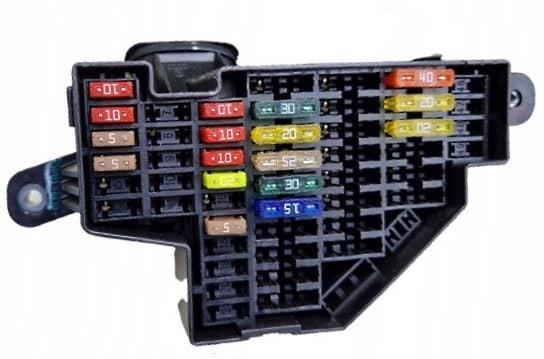

Vue d'ensemble.

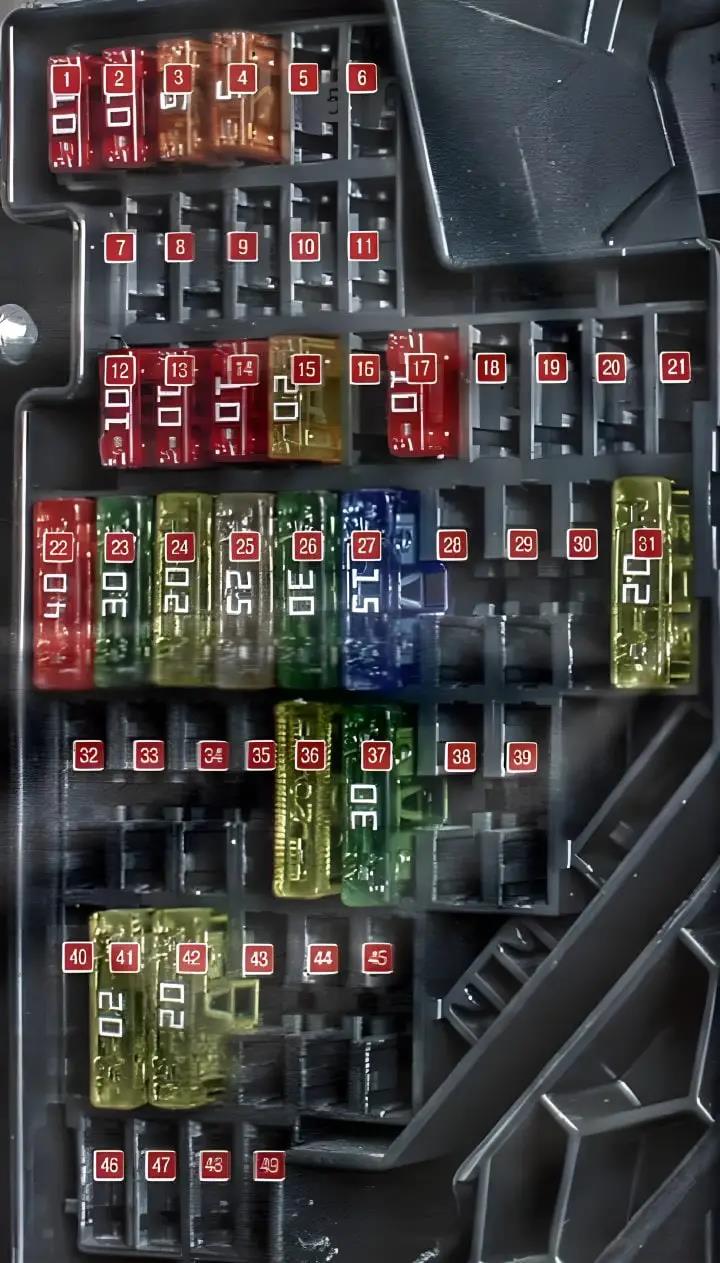

Schéma d'affectation


N° | Intensité (A) | Affectation
1. | 10A | Réglage de la portée des phares, rhéostat d'éclairage du combiné d'instruments, calculateur d'aide au stationnement
2. | 10A | Contacteur de feux stop, contacteur d'éclairage extérieur, calculateur ABS, combiné d'instruments, calculateur de direction assistée électromécanique, calculateur de pompe à carburant
3. | 5A | Calculateur du système de retenue (airbags / prétensionneurs)
4. | 5A | Transmetteur de niveau et de température d'huile, calculateur de climatisation, commande ASR, contacteur de feux de recul, rétroviseur intérieur électrochrome, calculateur du système Park Assist
5-11. | Emplacements libres
12. | 10A | Calculateur de porte (lève-vitres électriques)
13. | 10A | Commande d'éclairage extérieur, prise de diagnostic, calculateur de caméra de recul, capteur de pluie et de luminosité
14. | 10A | Calculateur de chauffage, de ventilation et de climatisation
15. | 20A | Calculateur de réseau de bord (BCM)
16. | Emplacement libre
17. | 5A | Sirène d'alarme antivol / Feux de détresse
18-21. | Emplacements libres
22. | 20A | Pulseur d'air habitacle
23. | 30A | Commande de lève-vitres avant
24. | 20A | Commande de lève-vitres arrière
25. | 25A | Dégivrage de lunette arrière
26. | 30A | Commande de lève-vitres arrière
27. | 15A | Pompe à carburant
28-29. | Emplacements libres
30. | 20A | Unité Mécatronic pour boîte de vitesses à double embrayage (DSG)
31. | 20A | Pompe à vide du système de freinage
32. | 30A | Prise de courant 12V / Équipements optionnels
33. | 25A | Toit ouvrant électrique
34. | 15A | Commande de réglage de l'appui lombaire des sièges avant
35. | 10A | Calculateur de régulation électronique des amortisseurs (DCC)
36. | 20A | Pompe de lave-phares
37. | 30A | Calculateur de sièges chauffants avant
38-40. | Emplacements libres
41. | 15A | Moteur d'essuie-glace de lunette arrière
42. | 20A | Allume-cigare (VW Golf VI)
43. | 15A | Calculateur de reconnaissance de remorque
44. | 20A | Calculateur de reconnaissance de remorque
45. | 15A | Calculateur de reconnaissance de remorque
46-49. | Emplacements libres

Tutoriel vidéo détaillant l'accès au boîtier de distribution électrique.

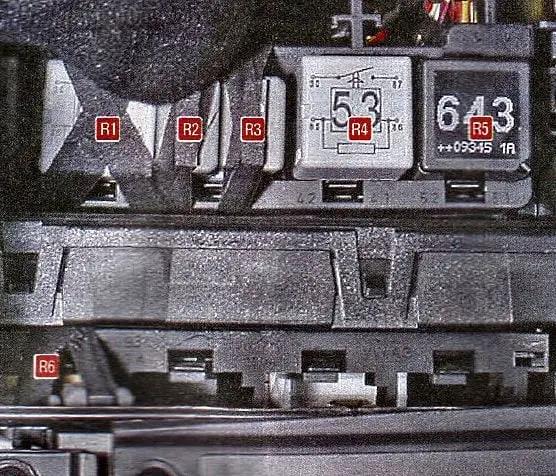

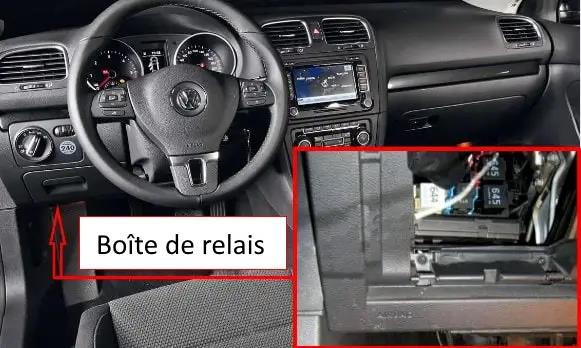

Le porte-relais est situé sous la garniture inférieure du tableau de bord.


N° | Affectation des relais
R1. | Relais d'alimentation en tension de la borne 15 (contact d'allumage)
R2. | Relais d'avertisseur sonore (klaxon)
R3. | Relais de système de lave-phares
R4. | Relais de décharge du contact X (soulagement des consommateurs au démarrage)
R5. | Relais de dégivrage de lunette arrière
R6. | Relais de pompe à carburant (VW Golf VI)

Dans le compartiment moteur

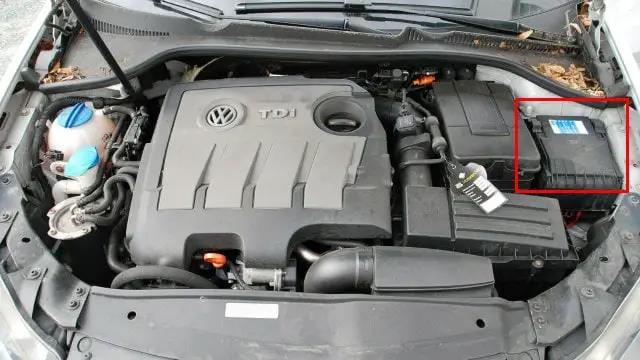

1) Ouvrez le capot pour accéder au boîtier porte-fusibles et porte-relais situé dans le compartiment moteur.

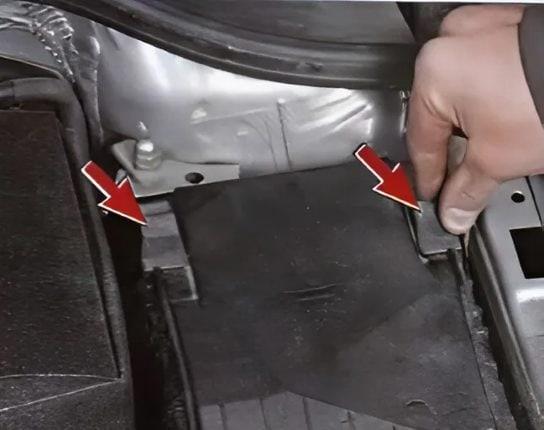

2) Repoussez les languettes de verrouillage du couvercle vers l'avant...

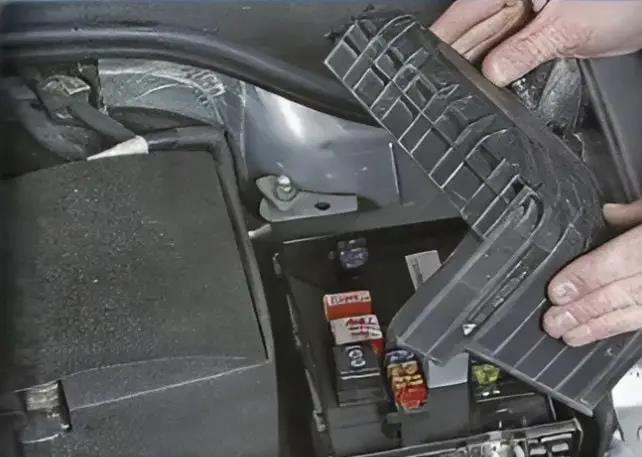

3) puis déposez le couvercle.


L'illustration ci-dessus montre un exemple d'accès au boîtier.

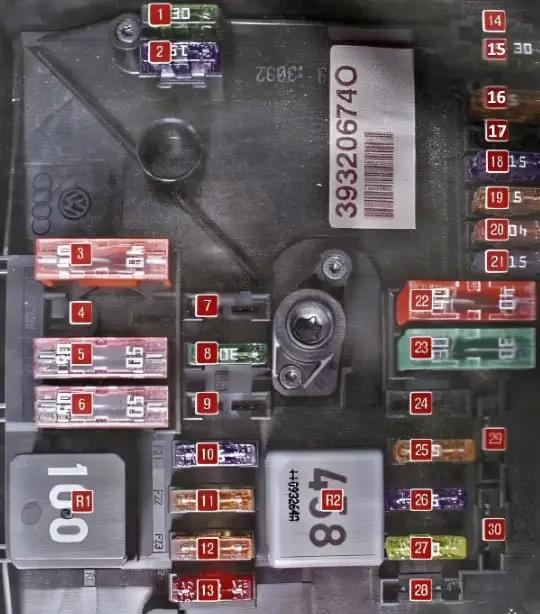

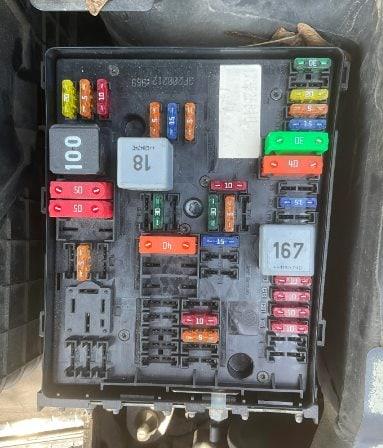

Schéma d'implantation


N° | Intensité (A) | Affectation
1. | 30A | Indicateurs de direction avant et arrière droits, feu stop droit, feux de position avant et arrière droits, feu de recul droit, feux de croisement et de route droits, projecteur antibrouillard droit
2. | 15A | Avertisseur sonore (klaxon)
3. | 40A | Pompe à air secondaire
4. | Emplacement libre
5. | 50A | Fusible d'alimentation principale (Borne 30)
6. | 50A | Relais de décharge du contact X
7. | Emplacement libre
8. | 30A | Moteur d'essuie-glace avant
9. | — | Ampoule de feu arrière droit
10. | 15A | Sonde lambda (capteur d'oxygène)
11. | 5A | Contacteur de pédale de frein
12. | 5A | Électrovanne de commande de géométrie du collecteur d'admission
13. | 10A | Relais de pompe à air secondaire, injecteurs
14. | 30A | Moteur d'essuie-glace avant
15. | 30A | Unité Mécatronic de la boîte de vitesses à double embrayage (DSG)
16. | 5A | Calculateur de réseau de bord (BCM)
17. | 20A | Calculateur ABS / ESP
18. | 15A | Unité Mécatronic de la boîte de vitesses à double embrayage (DSG)
19. | 5A | Combiné d'instruments
20. | 40A | Relais d'alimentation en tension de la borne 15
21. | 15A | Autoradio / Système d'infodivertissement
22. | 40A | Calculateur ABS / ESP, pompe hydraulique
23. | 30A | Indicateurs de direction avant et arrière gauches, feu stop gauche, feux de position avant et arrière gauches, feu de recul gauche, feux de croisement et de route gauches, projecteur antibrouillard gauche
24. | Emplacement libre
25. | 5A | Prise de diagnostic (OBD)
26. | 15A | Calculateur gestion moteur
27. | 20A | Pompe à carburant, bobines d'allumage
28. | 10A | Sonde lambda (capteur d'oxygène)
29. | 5A | Calculateur d'interface pour téléphone (selon équipement)
30. | 10A | Calculateur gestion moteur
R1. | Relais de pompe à air secondaire
R2. | Relais principal d'alimentation du calculateur moteur (ECU)

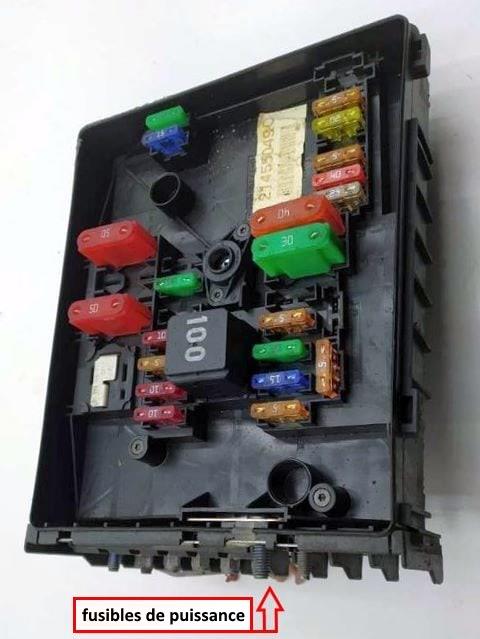

À l'extrémité du boîtier se trouve une barrette composée de fusibles de forte puissance (maxi-fusibles).

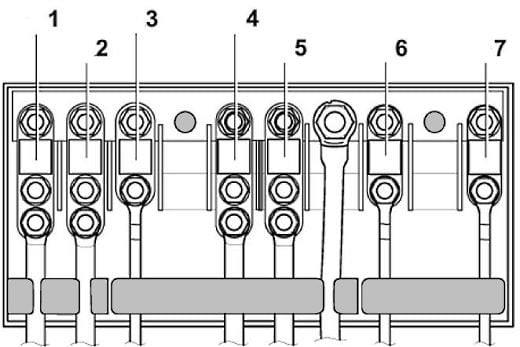

Schémas d'affectation
N° | Affectation | Intensité (A)

Type 1


1. | Alternateur | 150A / 200A
2. | Calculateur de direction assistée électromécanique | 80A
3. | Motoventilateur de refroidissement et son calculateur | 50A
4. | Emplacement libre / Réserve | 80A
5. | Alimentation borne 30 (boîtier porte-fusibles de l'habitacle) | 80A
6. | Emplacement libre
7. | Emplacement libre

Type 2


1. | Alternateur | 150A
2. | Calculateur de direction assistée électromécanique | 80A
3. | Motoventilateur de refroidissement et son calculateur | 50A
4. | Relais de chauffage d'appoint ou équipement optionnel | 80A
5. | Alimentation borne 30 (boîtier porte-fusibles de l'habitacle) | 80A
6. | Relais de chauffage d'appoint (faible puissance) | 40A
7. | Emplacement libre / Réserve | 30A / 40A / 50A
