Fusibles et relais VW Golf 5, 2003 - 2008

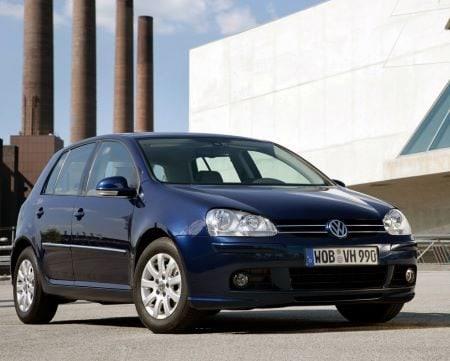

La Golf V est une voiture à hayon arrière de Volkswagen. Elle a fait ses débuts en octobre 2003 au salon de l'automobile de Francfort. Elle est également connue sous le nom de VW Type 1K. DDans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Golf 5 (cinquième génération ; plate-forme A5 / PQ35) 2003, 2004, 2005, 2006, 2007, 2008 année de construction avec des moteurs diesel et essence.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment intérieur

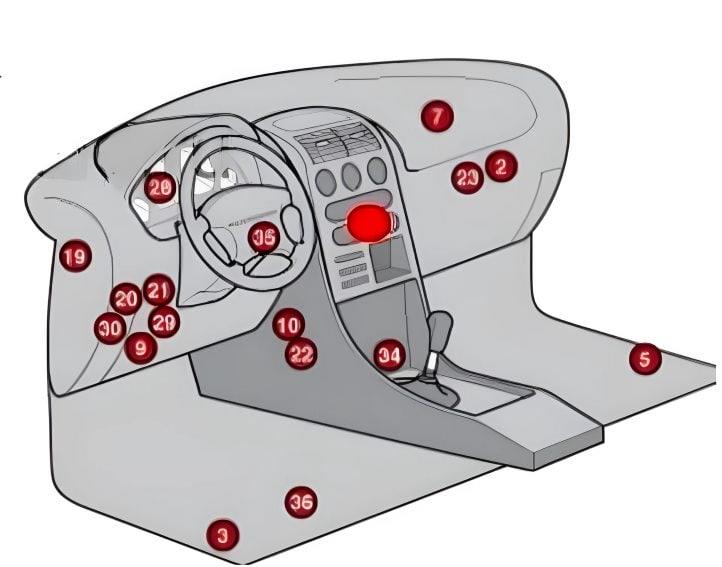

Emplacement général des objets.

2. | Boîtier de commande du moteur du ventilateur de la climatisation/du chauffage ;
3. | Capteur de choc latéral, côté conducteur ;
5. | Capteur de choc latéral, côté passager ;
7. | Capteur d'inclinaison du véhicule (système antivol) ;
9. | Connecteur de diagnostic (DLC) ;
10. | Connecteur de bus de données ;
19. | Boîte à fusibles, compartiment passagers 1 ;
20. | Boîte de relais, compartiment passagers 2 ;
21. | Boîte de relais, compartiment passagers 3 ;
23. | Résistance du moteur du ventilateur de chauffage ;
28. | Boîtier de commande du combiné d'instruments ;
29. | Appareil de commande multifonctions 1 - dans le boîtier de fusibles/relais du tableau de bord ; 3 fonctions : Allume-cigare, régulateur de vitesse, antibrouillard, feux de détresse, phares, dégivrage de la lunette arrière, klaxon, éclairage intérieur, essuie-glace/lave-glace arrière, feux de recul, feux avant, feux stop, lave-glace, essuie-glace ;
30. | Commande multifonctions 2 - Fonctions : Système antivol, verrouillage du couvercle du coffre/de la porte arrière, commande d'ouverture du couvercle du coffre/de la porte arrière, verrouillage centralisé, rétroviseurs extérieurs électriques, vitres électriques, commande d'ouverture de la trappe à carburant, toit ouvrant ;
34. | Boîtier de commande électronique SRS
35. | Appareil de commande de l'équipement électrique de la colonne de direction ;
36. | Unité de commande du téléphone - sous le siège, le cas échéant.

Boîte à fusibles

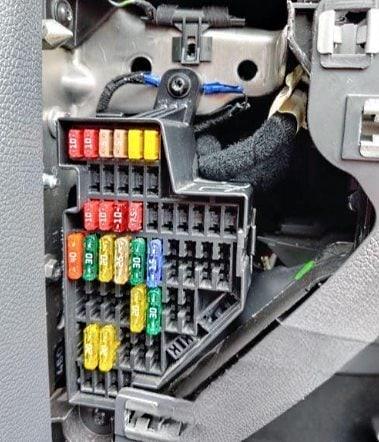

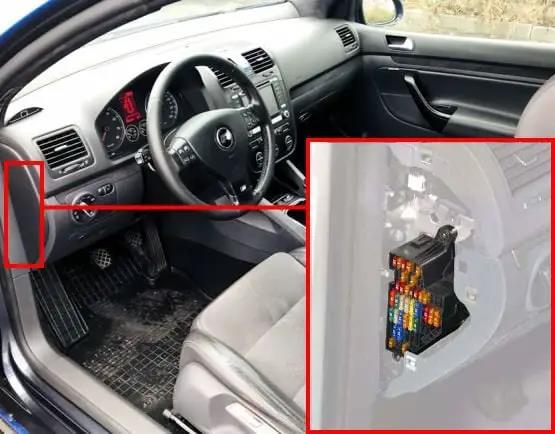

L'unité principale se trouve côté conducteur, à l'extrémité du tableau de bord, derrière le cache de protection en plastique. N° 19 dans l'illustration ci-dessus. Il existe deux variantes.

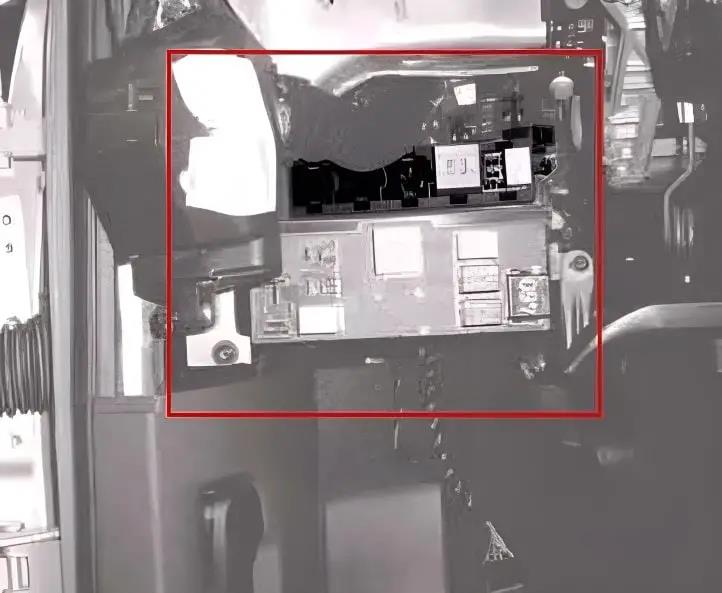

Photo - exemple d'accès.

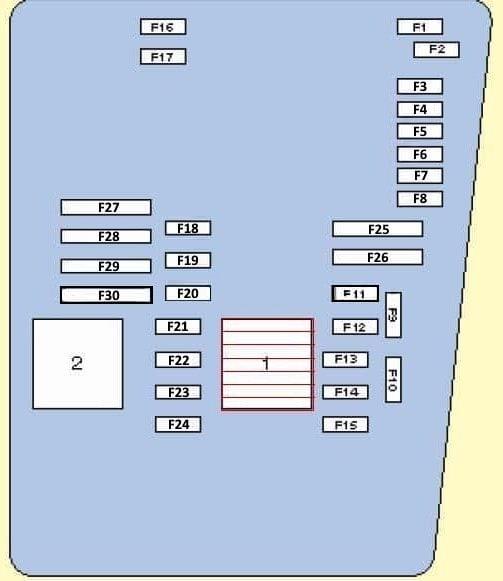

Schémas

Type 1

N° | Affectation des fusibles | Ampères
F1. | réserve | 10A
F2. | réserve | 10A
F3. | Appareil de commande électronique SRS | 5A
F4. | réserve | 5A
F5-F11. | Vide
F12. | Appareils de commande pour fonctions de porte | 10A
F13. | réserve | 10A
F14. | réserve | 10A
F15. | réserve | 7,5A
F16. | vide
F17. | réserve | 5A
F18-F21. | vide
F22. | moteur du ventilateur de chauffage | 40A
F23. | Appareils de commande pour fonctions de porte | 30A
F24. | réserve | 20A
F25. | Pièce de rechange | 25A
F26. | Appareils de commande des fonctions de porte | 30A
F27. | Calculateur de pompe à carburant (fusible de la pompe à essence VW Golf 5) | 15A
F28. | Vidange
F29. | Vide
F30. | réserve | 10A
F31. | Vide

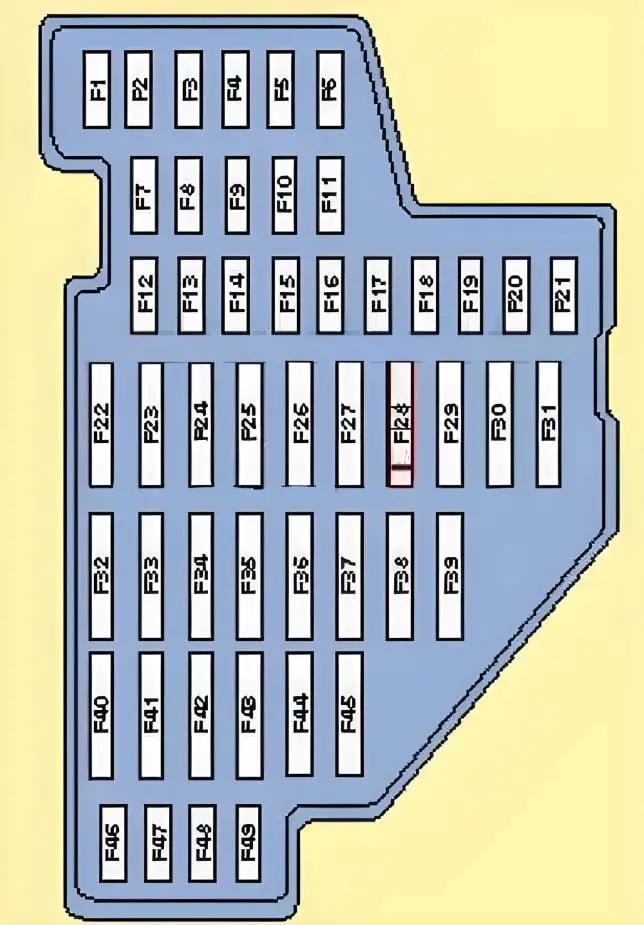

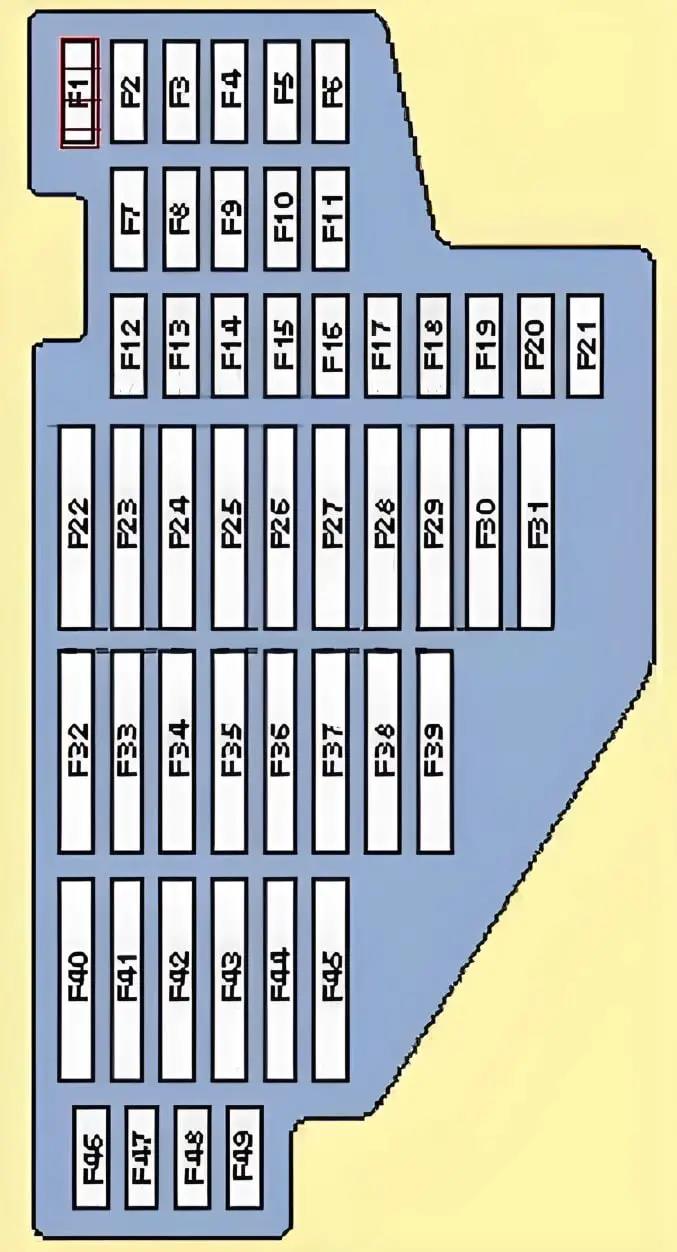

Type 2

N° | Tableau des fusibles | Ampères
F1. | Connecteur de diagnostic DLC | 10A
F2. | ABS | 5A
F3. | Direction assistée | 10A
F4. | Chauffage des sièges/climatisation | 5A
F5. | Commutateur de feu stop (capteur de position de pédale de frein), capteur de position de pédale d'embrayage | 5A
F6. | Connecteur de bus de données, gestion du moteur, calculateur du combiné d'instruments | 5A
F7. | Appareil de commande pour la correction des phares | 5A
F8. | Rétroviseur intérieur | 5A
F9. | Unité de commande électronique des quatre roues motrices | 5A
F10. | Téléphone | 5A
F11. | Appareil de commande du système électrique de la remorque | 5A
F12. | Commande électrique des portes (conducteur), porte (passager) commande électrique | 10A
F13. | Connecteur de diagnostic, interrupteur d'éclairage | 10A
F14. | Interrupteur de feu stop (capteur de position de pédale de frein) | 5A
F15. | Appareil de commande multifonctions 1 | 7,5A
F16. | Chauffage/climatisation | 10A
F17. | Système audio, capteur de pluie (essuie-glace) | 5A
F18. | Unité de commande du système de stationnement | 5A
F19. | Vide
F20. | Système de freinage antiblocage (ABS) - Teves Mk60 | 5A
F21. | Vide
F22. | Chauffage/climatisation | 40A
F23. | Lève-vitres électriques | 30A
F24. | Fusible allume-cigare VW Golf 5 | 25A
F25. | Appareil de commande multifonctions 1 | 25A
F26. | Prise de charge | 20A
F27. | Commande moteur | 15A
F28. | Vide
F29. | Commande moteur | 10A
F30. | Airbag | 5A
F31. | Feux de recul | 5A
F32. | Lève-vitres électriques | 15A
F33. | Toit ouvrant | 25A
F34. | Sièges électriques | 15A
F35. | Système antivol | 5A
F36. | Lave-phares| 20A
F37. | Sièges chauffants | 30A
F38. | Vidange
F39. | Vide
F40. | chauffage/climatisation | 40A
F41. | Essuie-glace/lave-glace arrière | 15A
F42. | Lave-glace de pare-brise | 15A
F43. | Distributeur électrique pour remorque | 15A
F44. | Distributeur électrique pour remorque | 20A
F45. | Distributeur électrique pour remorque | 15A
F46. | Climatisation/chauffage, chauffages des gicleurs de lave-glace | 5A
F47. | Chauffage/climatisation | 5A
F48. | Sièges électriques, commande de réglage de la colonne de direction | 7,5A
F49. | Commutateur d'éclairage | 7,5A

Boîtiers de relais

Des blocs de relais supplémentaires se trouvent sous le tableau de bord, côté conducteur. Ils sont identifiés par les numéros 20 et 21 sur l'image du début.

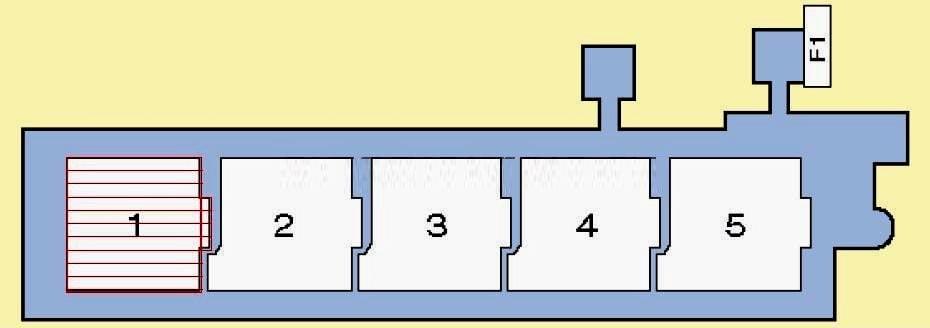

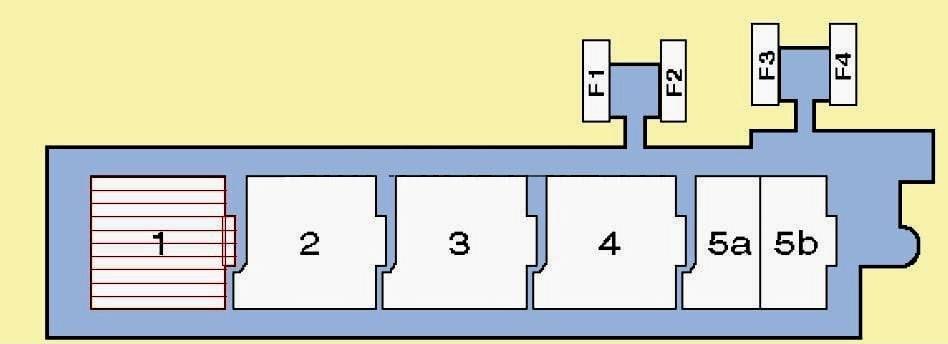

Boîte à relais #20

Type 1

No | Affectation des relais
1. | Relais pour pompe de lave-phares
2. | Relais pour pompe d'appoint de carburant - diesel
3. | Vide
4. | Relais de pompe de lave-phares
5a. | Relais de démarrage (système de carburant)
5b. | Relais de chauffage d'appoint
F1. | Vide
F2. | Vide
F3. | Vide
F4. | Fusible thermique pour le servomoteur électrique du siège

Type 2

N° | Description
1. | Vide
2. | Vide
3. | Relais de démarreur
4. | Relais de pompe à carburant
F1. | Fusible thermique de l'entraînement électrique du siège - 20 A

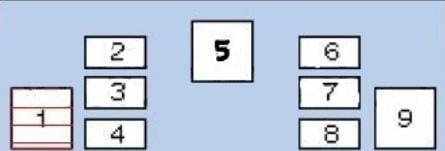

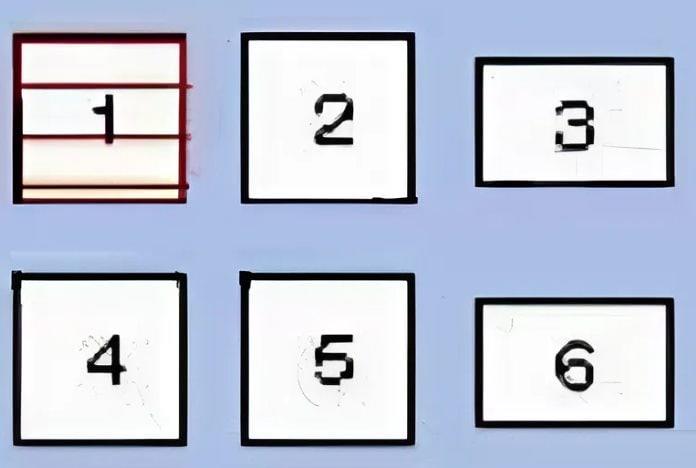

Boîte à relais #21

N° | Description
1. | Vides
2. | Rétroviseur chauffant
3. | Vide
4. | Relais de l'unité de commande multifonctions
5. | Chauffage de la lunette arrière
6. | Avertisseur sonore
7. | Relais 1/2 de la pompe du lave-glace
8. | Relais 1/2 de la pompe du lave-glace
9. | Relais du circuit auxiliaire d'allumage

Dans le compartiment moteur

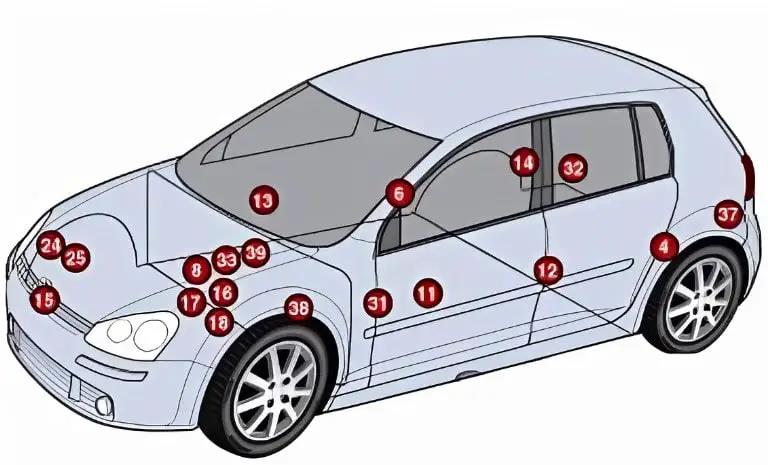

Emplacement général des équipements électriques dans le compartiment moteur et dans la carrosserie.

1. | Commande électronique de la climatisation ;
4. | Capteur de choc latéral, arrière gauche ;
6. | Capteur de choc latéral, arrière droit ;
8. | Pack de batteries ;
11. | Commande électrique de la porte conducteur - dans la porte ;
12. | Commande électrique de la porte arrière gauche ;
13. | Commande électrique de la porte du passager - dans la porte ;
14. | Commande électrique pour la porte arrière droite ;
15. | Commande électrique du moteur du ventilateur de refroidissement - sur le moteur du ventilateur de refroidissement ;
16. | Boîte à fusibles/boîte de relais, compartiment moteur 1 ;
17. | Boîte à fusibles d'alimentation, compartiment moteur 2 ;
18. | Boîte de relais, compartiment moteur 3 - sous l'unité principale dans le compartiment moteur 1 ;
22. | Commande de réglage des phares (modèles avec phares au xénon ;
24. | Avertisseur sonore 1 ;
25. | Avertisseur sonore 2 ;
31. | Centrale de commande du capteur de NOx - sous le soubassement ;
32. | Unité de commande du système de stationnement - côté droit du coffre à bagages ;
33. | Unité de commande de la direction assistée - au-dessus du guidon ;
37. | Boîtier de commande du système électrique de la remorque - côté gauche du compartiment à bagages ;
38. | Unité de commande de la boîte de vitesses électronique - derrière le passage de roue ;
39. | Unité de commande des essuie-glaces - sur la caisse de résonance du système d'admission.

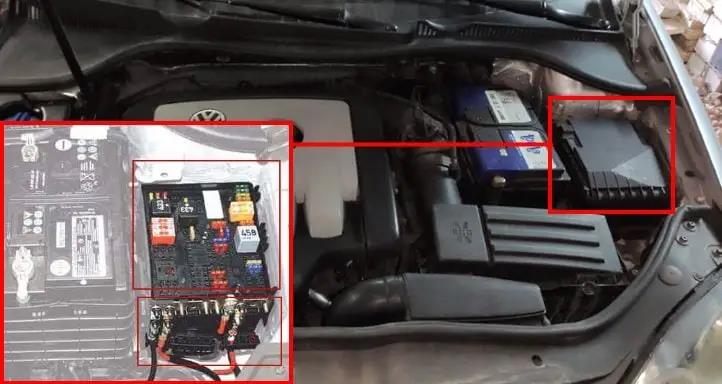

Les blocs principaux se trouvent à côté de la batterie et sont recouverts d'un couvercle en plastique.

Boîte à fusibles principale

La boîte à fusibles principale existe en différents types.

Type 1

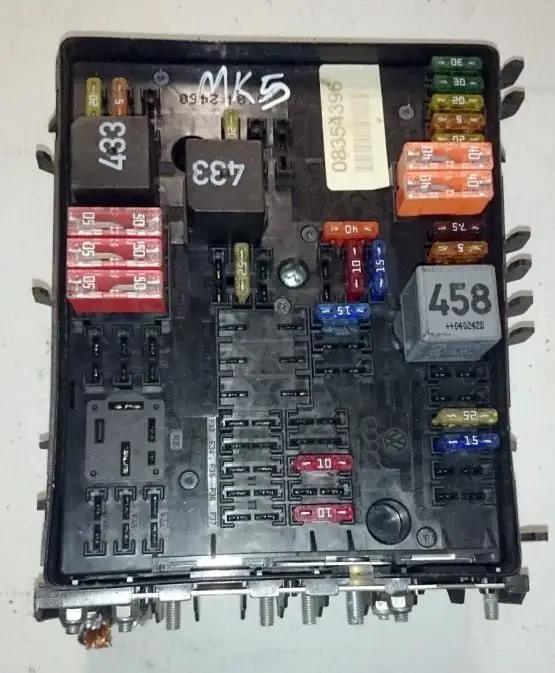

Vue générale.

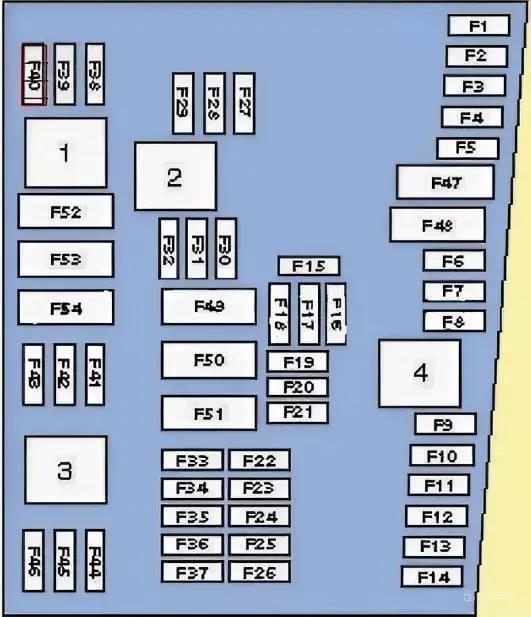

Schéma

N°. | Tableau des fusibles | Ampères
F1. | ABS | 30A
F2. | ABS | 30A
F3. | Appareil de commande multifonctions 2 / 1 | 20A
F4. | Appareil de commande multifonctionnel 2 / 1 | 5A
F5. | Signal acoustique | 20A
F6. | Commande moteur | 5A / 20A
F7. | Commutateur de feu stop (capteur de position de pédale de frein), capteur de position de pédale d'embrayage | 5A
F8. | Commande du moteur du ventilateur, gestion du moteur | 10A
F9. | Gestion du moteur | 10A
F10. | Commande moteur | 10A
F11. | Gestion du moteur - essence | 25A
F12. | gestion du moteur | 15A
F13. | BOÎTE DE VITESSES AUTOMATIQUE| 20A
F14. | Vide
F15. | démarreur | 40A
F16. | Distributeur électrique de la colonne de direction | 15A
F17. | Combiné d'instruments | 10A
F18. | Vide
F19. | Audio, système de navigation | 15A
F20. | Téléphone | 10A
F21. | Vide
F22. | vide
F23. | système de maintenance de la vitesse | 10A
F24. | Connexion bus de données | 10A
F25. | Vide
F26. | Gestion du moteur - diesel | 5A
F27. | Chauffage ventilation carter | 10A
F28. | BOÎTE DE VITESSES AUTOMATIQUE | 20A
F29. | Gestion moteur | 20A
F30. | chauffage/climatisation | 20A
F31. | Essuie-glace de pare-brise | 25A
F32. | Commande moteur | 10A
F33. | pompe à carburant | 15A
F34. | Vidange
F35. | Vide
F36. | Vide
F37. | Vide
F38. | Correcteur de phares | 10A
F39. | Capteur de température d'huile moteur, combiné d'instruments | 5A
F40. | Boîte à fusibles / Relais 1 dans l'habitacle (F1-F11/ F29-F31) | 20A
F41. | Vide
F42. | Gestion du moteur - essence | 5A
F43. | Vide
F44. | Vide
F45. | Vide
F46. | Vide
F47. | Appareil de commande multifonctionnel 1 | 40A
F48. | Appareil de commande multifonctionnel 1 | 40A
F49. | Appareil de commande multifonctionnel 1 | 50A
F50. | Magnétiseur | 40A
F51. | Appareil de commande des bougies de préchauffage | 50A
F52. | Appareil de commande multifonctionnel 1 | 50A
F53. | Boîte à fusibles / Relais tableau de bord 1 (P32-B37), Boîte à fusibles / Relais tableau de bord 2(F4) | 50A
F54. | Vide
1. | Relais 2 du circuit principal d'allumage
2. | Relais du démarreur
3. | Relais de pompe à carburant - 1.4 (VCA) / 1.6 (BGU)
4. | Relais 1 du circuit d'allumage principal

Type 2

Vue générale.

Plan

N° | Affectation des fusibles | Ampères
F1. | Essuie-glace | 30A
F2. | Appareil de commande électrique de la colonne de direction / Appareil de commande mécatronique DSG | 5A / 30A
F3. | Appareil de commande du réseau de bord | 5A
F4. | Centrale électronique ABS | 30A
F5. | Appareil de commande électronique de la boîte de vitesses | 15A
F6. | Combiné d'instruments | 5A
F7. | Relais de puissance | 40A
F8. | Système audio / Unité principale | 15A
F9. | Appareil de commande téléphonique | 5A
F10. | Appareil de commande du moteur | 5A / 10A
F11. | Appareil de commande du chauffage d'appoint | 20A
F12. | Bus de données CAN, appareil de commande passerelle | 5A
F13. | Appareil de commande électronique du moteur | 15A / 30A
F14. | Système de gestion du moteur, bobine d'allumage | 20A
F15. | Système de gestion du moteur, sonde lambda | 5A / 10A
F16. | Unité de contrôle ABS, phare droit | 30A
F17. | Avertisseur sonore | 15A
F18. | système audio | 30A
F19. | Essuie-glace/lave-glace | 30A
F20. | pompe de refroidissement | 10A
F21. | Système de gestion du moteur, sonde lambda, entraînement du turbocompresseur Embrayage électromagnétique | 10A / 15A
F22. | Commutateur de fin de course de pédale d'embrayage (capteur de position) | 5A
F23. | Système de gestion du moteur, régulateur de pression de carburant, relais de la pompe à air secondaire | 5A / 10A / 15A
F24. | Système de gestion du moteur, soupape de recirculation des gaz d'échappement, électrovanne | 10A
F25. | Unité de contrôle ABS | 40A
F26. | Phare gauche | 30A
F27. | Appareil de commande des bougies de préchauffage | 50A
F28. | Circuits d'allumage principaux | 40A
F29. | Fusible thermique du réglage de la position du siège 1 | 50A
F30. | Système de démarrage / Relais de délestage de contact X | 40A / 50A
No. | Affectation des relais
1. | Relais du système de gestion du moteur
2. | Relais de la pompe d'évacuation d'air

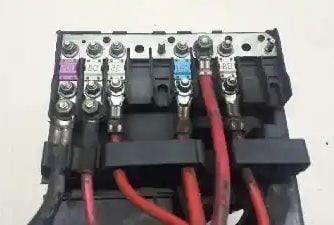

Fusibles de puissance

Vue générale.

Plans

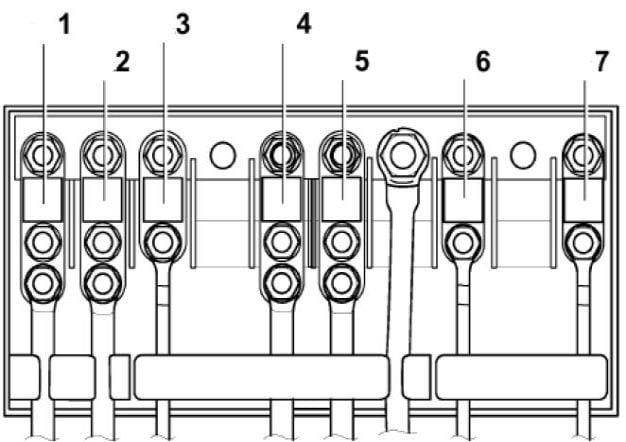

Type 1

No | Affectation des fusibles | Ampères
1. | Alternateur | 150A / 200A
2. | Unité de direction assistée | 80A
3. | Ventilateur de radiateur et son unité de commande | 50A
4. | Fusibles dans l'habitacle | 40A
5. | Fusibles dans l'habitacle / équipement supplémentaire | 100A / 80A
6. | Fusibles dans l'habitacle / équipement optionnel | 80A / 100A
7. | Réserve 50

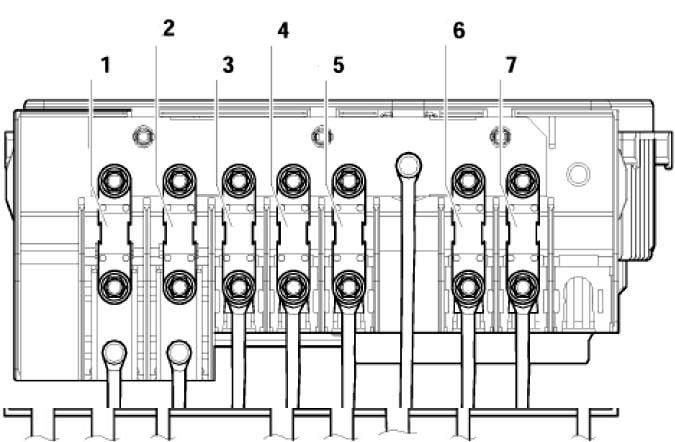

Type 2

N° | Description | Ampères
1. | Alternateur | 150A / 200A
2. | Boîtier de commande de la direction assistée | 80A
3. | Ventilateur de radiateur et son calculateur | 50A
4. | Relais de chauffage à faible puissance ou équipement supplémentaire | 40A
5. | Fusibles dans l'habitacle | 100A
6. | Fusibles dans l'habitacle / équipement spécial | 80A / 100A
7. | Raccordement de la remorque et équipement supplémentaire | 30A / 40A / 50A

Boîte à relais

Situé sous la boîte à fusibles principale.

Schéma

N° | Description
1. | Vide
2. | Commande de bougies de préchauffage
3. | Vide
4. | Vide
5. | Relais de pompe d'évacuation
6. | Vide
