La Golf IV est une voiture compacte produite par Volkswagen AG en Allemagne de 1997 à 2006. Elle a des corps 3 et 5 portes à hayon, break, cabriolet. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Golf 4 (quatrième génération ; plate-forme A4 / PQ34) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 année modèle.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Sous le capot
C'est ici que se trouvent deux unités responsables de la protection des circuits électriques du véhicule.
Fusibles de puissance

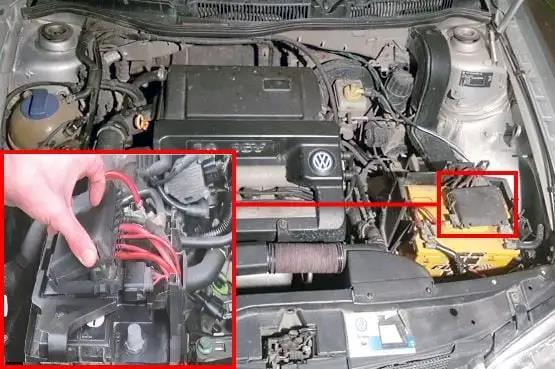

Ils se trouvent sur le couvercle de la batterie.
Vue générale de l'établissement.

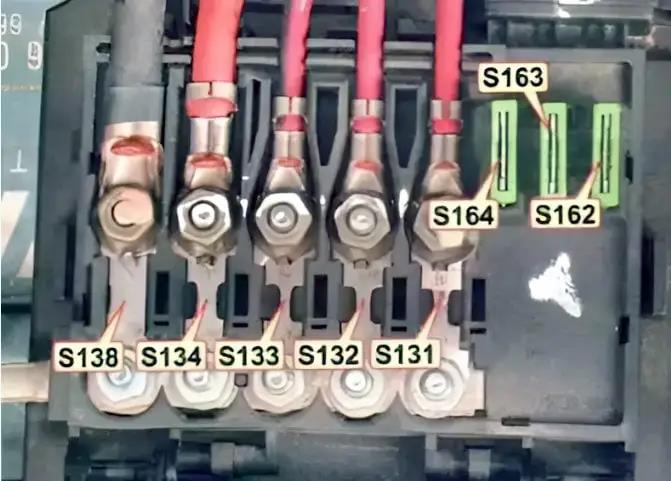

Schéma
No | Affectation des fusibles | Ampères
S131. | pompe à air secondaire | 50A
S132. | Système de commande du moteur | 50A
S133. | Ventilateur de refroidissement du moteur | 40A / 50A
S134. | Système électrique | 110A
S138. | Ligne « B+ » de l'alternateur | 110A / 150A
S162. | Système ABS | 30A
S163. | Système ABS | 30A
S164. | Ventilateur de refroidissement du moteur | 30A

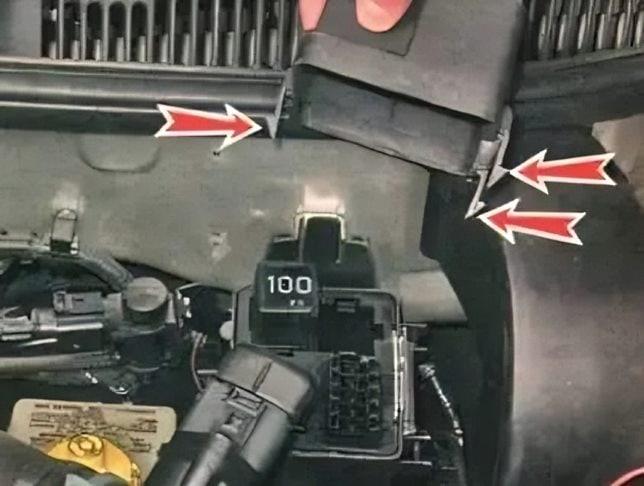

Boîte à relais
Se trouve sur le tablier d'injection.
- L'indicateur de direction et le relais de signal d'urgence sont intégrés dans le boîtier de signal d'urgence.
- Relais pour enclencher la pompe à air secondaire
Dans le compartiment intérieur du véhicule
Vous y trouverez également deux blocs chargés de la protection du système électrique du véhicule.
Boîte à fusibles

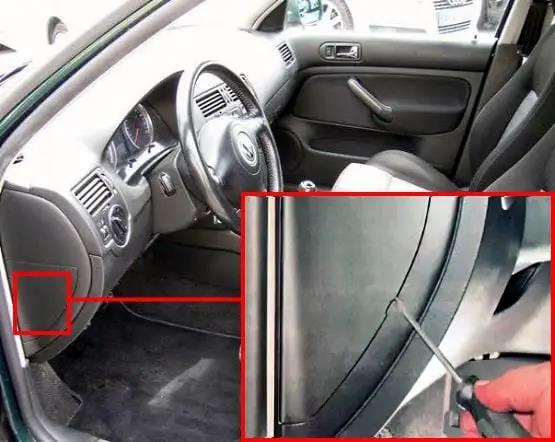

Elle se trouve à l'extrémité du tableau de bord, côté conducteur, derrière un couvercle en plastique.

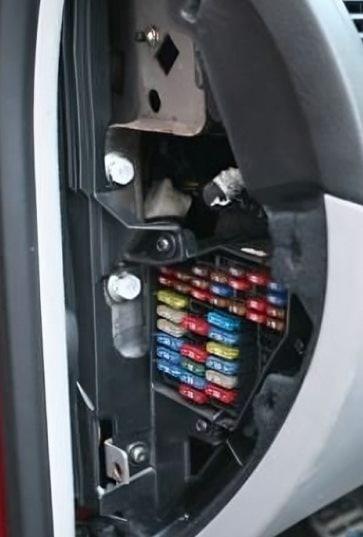

Accès Exemple.

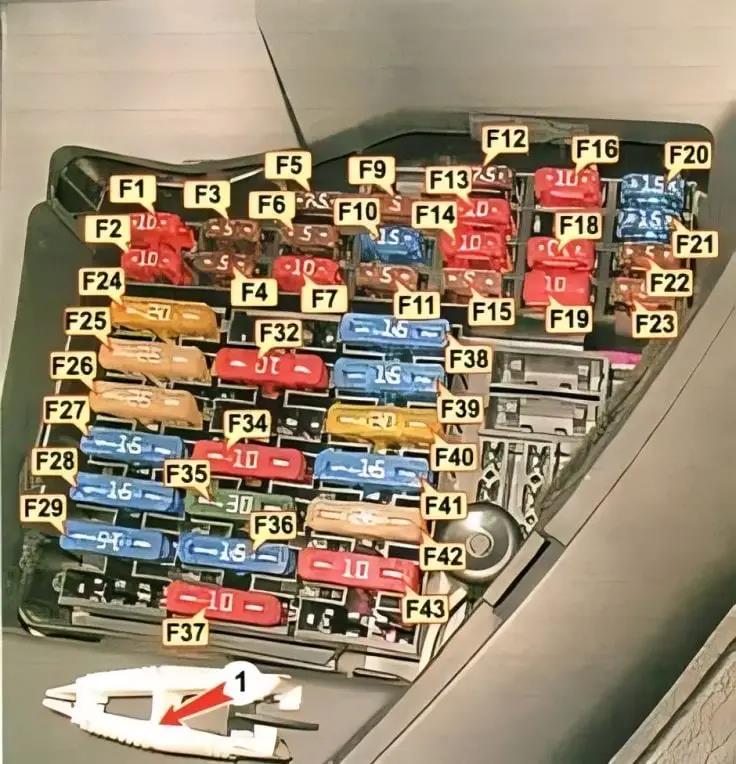

Plan
N° | Tableau des fusibles | Ampères
F1. | Lampe d'éclairage duffle-box, chauffage électrique des rétroviseurs | 10A
F2. | Clignotants, signalisation d'urgence, correcteur de lumière électrique Phare | 10A
F3. | Relais pour phares antibrouillard, régulateur de lumière | 5A
F4. | Ampoules pour l'éclairage de la plaque d'immatriculation | 5A
F5. | Climatisation, gestion du moteur, rétroviseurs électriques, sièges chauffants | 7,5A
F6. | Verrouillage central et vitres électriques | 5A
F7. | Ampoules pour feux de recul | 10A
F9. | ABS, contrôle de stabilité, antipatinage | 5A
F10. | Unité de contrôle électronique (ECU) | 15A
F11. | Tableau de bord | 5A
F12. | Alimentation électrique de l'appareil de diagnostic | 7,5A
F13. | Feux d'avertissement de freinage | 10A
F14. | lampes pour l'éclairage intérieur | 10A
F15. | Combiné d'instruments, système de contrôle de la stabilité | 5A
F18. | Phare droit (feux de route) | 10A
F19. | Phare gauche (feux de route) | 10A
F20. | Phare droit (feux de croisement), Phare droit (lampe à décharge), Commande d'éclairage pour phares avec lampes à décharge | 15A
F21. | Phare gauche (feu de croisement), phare gauche (lampe à décharge) | 15A
F22. | Ampoule pour feu de stationnement (phare droit) | 5A
F23. | Ampoule pour feu de stationnement (phare gauche) | 5A
F24. | Moteur d'essuie-glace, moteur de lave-glace | 20A
F25. | Ventilateur de chauffage électrique, climatisation | 25A
F26. | Chauffage électrique de la lunette arrière | 25A
F27. | Moteur d'essuie-glace du coffre à bagages | 15A
F28. | Pompe à carburant (sécurité de la pompe à essence VW Golf 4) | 15A
F29. | Appareil de commande électronique, allumage | 15A
F31. | Boîte de vitesses automatique | 20A
F32. | gicleurs | 10A
F34. | système de gestion du moteur | 10A
F35. | Prise 12 V | 30A
F36. | Feux antibrouillard | 15A
F37. | Autoradio, système de confort, verrouillage central, lève-vitres électriques | 10A
F38. | éclairage du coffre, verrouillage central, couvercle de la trappe à essence | 15A
F39. | Système de signalisation d'urgence | 15A
F40. | Avertisseur sonore | 20A
F41. | Fusible allume-cigare VW Golf 4 | 15A
F42. | Autoradio | 15A
f43. | Commande moteur | 10A
F44. | Sièges chauffants | 15A

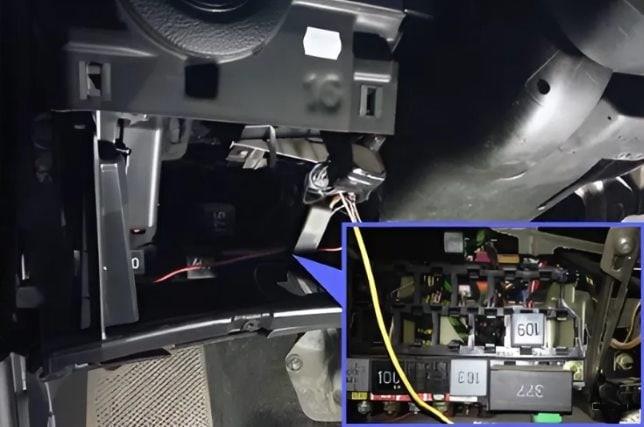

Boîte de relais
Situé côté conducteur, en bas du tableau de bord, derrière le cache en plastique.

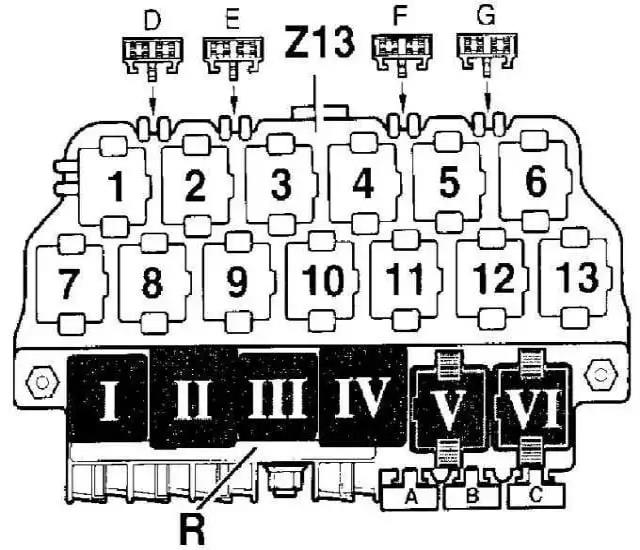

Schéma
N° | Affectation des relais
Unité R
A. | Fusible pour le réglage électrique du siège
B. | Vide
C. | Fusible pour vitres électriques, verrouillage central et rétroviseurs extérieurs chauffants
I. | Relais d'avertisseur sonore
II. | Relais intermédiaire pour contact X
III. | Vide
IV. | Relais de pompe à essence ou relais de bougie de préchauffage
V. | Relais d'essuie-glace
VI. | Vide
Fusibles sur Z13
D. | Vide
E. | Lève-vitre arrière
F. | Témoin clignotant d'alarme antivol
G. | Avertisseur sonore pour signalisation d'alarme antivol
Bloc Z13
1. | Relais pour feux antibrouillard
2. | Relais pour déverrouillage à distance de la porte arrière
3. | Relais pour serrure de démarreur
4. | Vide
5. | Vide
6. | Relais pour distribution radio/téléphone
7. | Relais pour le régulateur électronique de vitesse (EPS)
8. | Relais pour l'éclairage extérieur
9. | Relais de pompe à carburant (Syncro-Diesel) et contrôleur de signalisation - TAXI
10. | Contrôleur de signalisation - TAXI
11. | Relais pour le démarreur et le dispositif de marche arrière
12. | Relais pour l'alimentation en tension à la borne 30
13. | Relais pour ventilateur de radiateur (climatisation)
