La Volkswagen Golf est une berline compacte familiale. La huitième génération a été présentée en octobre 2019 et a fait son apparition dans les concessions allemandes en décembre 2019. Dans ce manuel technique, nous détaillerons les schémas des fusibles de la Golf VIII (codes carrosserie CD1 pour la berline et CG5 pour le break, dit « Variant » ; plateforme MQB Evo) pour les années de production allant de 2019 à 2028.
Vous trouverez ci-dessous les emplacements et les illustrations des platines porte-fusibles. Une attention particulière sera portée aux fusibles dédiés à l'allume-cigare et à la pompe à carburant.
Dans l'habitacle

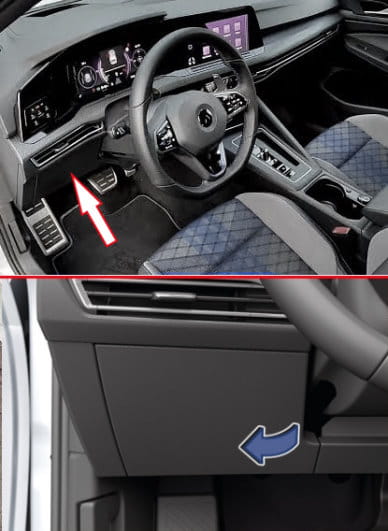

La boîte à fusibles et relais principale de l'habitacle se trouve du côté conducteur, derrière la boîte à gants.

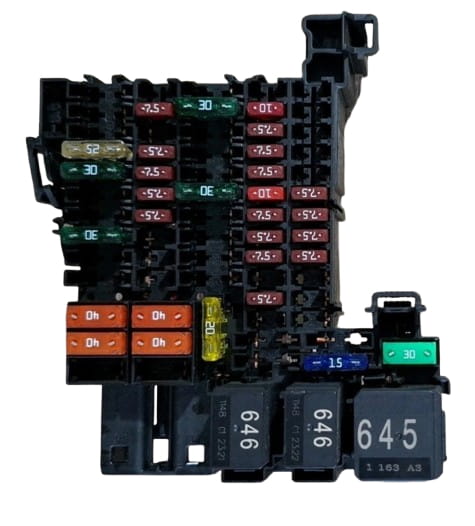

Exemple en image.
Schéma
Numéro | Ampérage | Circuit protégé
SC1 | Réservé
SC2 | Réservé
SC3 | 25 A | Calculateur de reconnaissance de remorque
SC4 | 20 A | Calculateur de chauffage du système d'AdBlue (Diesel)
SC5 | 25 A | Électroaimant de blocage du sélecteur de la BVA (verrou de stationnement)
SC6 | 30 A | Calculateur de réseau de bord : éclairage intérieur
SC7 | 30 A | Calculateur de climatisation : sièges chauffants
SC8 | 20 A | Calculateur du toit ouvrant coulissant
SC9 | 30 A | Calculateurs de portes (conducteur et passager), lève-vitres électriques arrière
SC10 | Réservé
SC11 | 15 A | Calculateur de reconnaissance de remorque
SC12 | 40 A | Calculateur de réseau de bord : éclairage extérieur (côté gauche)
SC13 | 40 A | Calculateur de réseau de bord : verrouillage centralisé
SC14 | 30 A | Amplificateur du système audio (DSP)
SC15 | Réservé
SC16 | 7.5 A | Calculateur d'airbags
SC17 | 10 A | Relais du système de dosage d'AdBlue
SC18 | 7.5 A | Interface du système d'accès et de démarrage sans clé (KESSY), poignées de portes, modules antivol, verrouillage électronique de la colonne de direction
SC19 | 7.5 A | Combiné d'instruments, module du système d'appel d'urgence (eCall)
SC20 | 7.5 A | Module d'accès Internet, port USB, support de téléphone, tuner TV (marché japonais)
SC21 | 7.5 A | Capteurs d'angle mort, rétroviseurs extérieurs, poignée du hayon
SC22 | Réservé
SC23 | Réservé
SC24 | 15 A | Calculateur de la transmission intégrale (4MOTION)
SC25 | 25 A | Prétensionneur de ceinture de sécurité avant
SC26 | 30 A | Calculateurs de portes et lève-vitres électriques
SC27 | 25 A | Prétensionneur de ceinture de sécurité avant
SC28 | Réservé
SC29 | 15 A | Calculateur de reconnaissance de remorque
SC30 | 30 A | Calculateur du système d'infodivertissement
SC31 | 25 A | Calculateur de reconnaissance de remorque
SC32 | 25 A | Calculateur de climatisation arrière, sièges arrière chauffants
SC33 | Réservé
SC34 | Réservé
SC35 | 40 A | Calculateur de réseau de bord : éclairage extérieur (côté droit)
SC36 | 40 A | Calculateur du pulseur d'air (ventilateur d'habitacle)
SC37 | Réservé
SC38 | Réservé
SC39 | 10 A | Module électronique de la colonne de direction
SC40 | 7.5 A | Sirène de l'alarme antivol
SC41 | 7.5 A | Interface de diagnostic du bus de données (Gateway)
SC42 | 7.5 A | Sélecteur de la BVA, indicateur de position du sélecteur
SC43 | 10 A | Capteur de température d'habitacle, calculateur de climatisation, relais de dégivrage de la lunette arrière
SC44 | 7.5 A | Bouton du frein de stationnement électromécanique, prise de diagnostic (OBD), plafonnier, capteur de protection volumétrique, capteur de pluie et de luminosité
SC45 | 7.5 A | Module électronique de la colonne de direction
SC46 | 7.5 A | Calculateur de l'affichage tête haute (Head-Up Display)
SC47 | 10 A | Calculateur de la suspension adaptative (DCC)
SC48 | 7.5 A | Port USB (charge)
SC49 | Réservé
SC50 | Réservé
SC51 | Réservé
SC52 | 20 A | Prise 12 V, fusible de l'allume-cigare
SC53 | Réservé
SC54 | Réservé
SC55 | Réservé
SC56 | Réservé
SC57 | Réservé
SC58 | 7.5 A | Caméra avant des systèmes d'aide à la conduite, calculateur du Park Assist, radar du régulateur de vitesse adaptatif (ACC)
SC59 | 7.5 A | Bouton du frein de stationnement électromécanique, rétroviseur intérieur électrochrome, capteur de qualité de l'air
SC60 | 7.5 A | Prise de diagnostic (OBD)
SC61 | 7.5 A | Relais du démarreur 1 et 2
SC62 | Réservé
SC63 | Réservé
SC64 | Réservé
SC65 | 10 A | Calculateur du générateur de son du moteur (Soundaktor)
SC66 | 15 A | Moteur d'essuie-glace arrière
SC67 | 30 A | Relais de dégivrage de la lunette arrière
R1 | Relais des prises 12 V
R2 | Relais d'alimentation de la borne 15 (après-contact)
R3 | Relais de dégivrage de la lunette arrière
R4 | Relais du système de dosage d'AdBlue (Diesel)
R5 | Réservé
R6 | Réservé

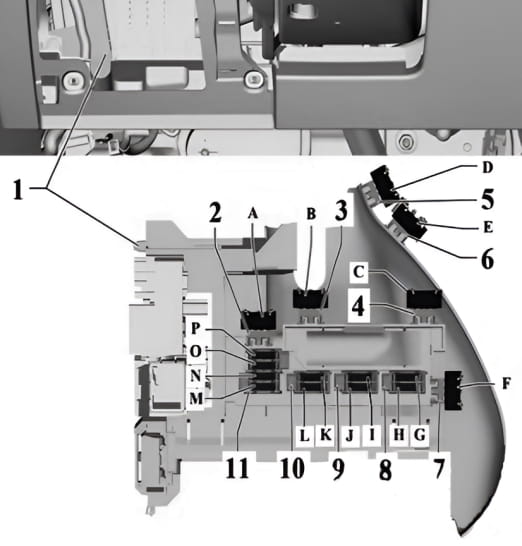

À côté de la platine principale se trouve un porte-fusibles individuel.
Schéma
Numéro | Ampérage | Circuit protégé
A | 15 A | Calculateur de réglage du siège conducteur
B | Réservé
C | Réservé
D | 15 A | Ventilateurs de dossier et d'assise du siège conducteur, calculateur de réglage du siège avant gauche
E | 15 A | Ventilateurs de dossier et d'assise du siège passager avant, calculateur de réglage du siège avant droit
F | Réservé
G | 10 A | Calculateur pour véhicules spéciaux, prise de diagnostic 2, points de connexion (élévateur pour fauteuil roulant, radio, enregistreur de données d'accident, gyrophares)
H | Réservé
I | Réservé
J | Réservé
K | 40 A | Point de connexion de l'élévateur pour fauteuil roulant, calculateur pour véhicules spéciaux
L | 40 A | Calculateur pour véhicules spéciaux, fusible 16 sur le porte-relais et fusibles SRSH
M | Réservé
N | Réservé
O | Réservé
P | Réservé
Dans le compartiment moteur

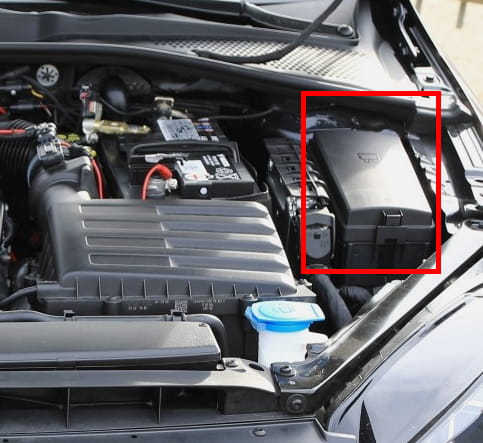

La boîte à fusibles et relais principale sous le capot se trouve derrière un cache de protection, à côté de la batterie.

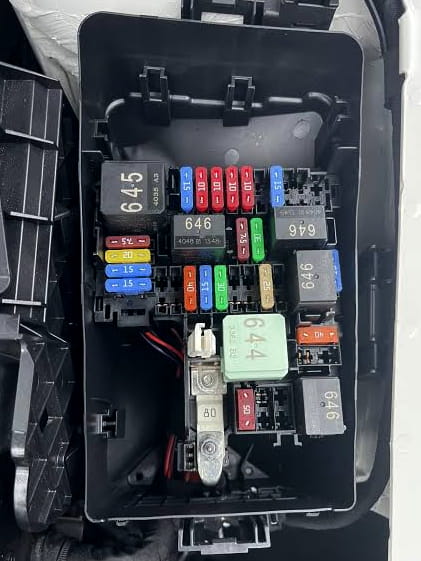

Vue générale.

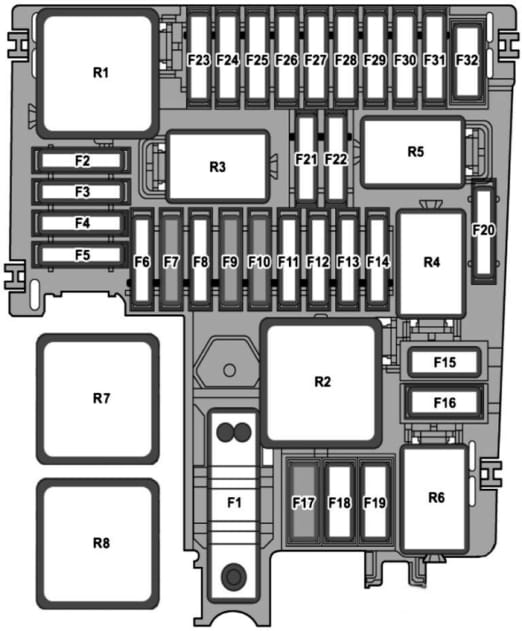

Schéma
Numéro | Ampérage | Circuit protégé
SB1 | 400 A | Calculateur de direction assistée électromécanique
SB2 | 7.5 A | Relais principal (Essence) / Relais d'alimentation de la borne 30 (Diesel), calculateur du moteur, bloc hydraulique ABS
SB3 | 20 A | Relais d'alimentation des composants du moteur (Essence 2.0 L)
SB3 | 7.5 A | Relais des électrovannes de coupure de gaz (Moteur GNV)
SB4 | 15 A | Phare avant gauche
SB5 | 15 A | Phare avant droit
SB6 | Réservé
SB7 | 30 A | Pompe hydraulique auxiliaire 1 de l'huile de boîte de vitesses
SB8 | 40 A | Servofrein électromécanique
SB9 | 15 A | Relais de l'avertisseur sonore (klaxon)
SB10 | 30 A | Calculateur du moteur d'essuie-glace
SB11 | Réservé
SB12 | 15 A / 30 A | Unité mécatronique de la boîte de vitesses à double embrayage (DSG), calculateur de la boîte de vitesses automatique
SB13 | 25 A | Calculateur du système de freinage hydraulique (ABS)
SB14 | 20 A | Calculateur du chauffage stationnaire auxiliaire
SB15 | 40 A | Calculateur du système de freinage hydraulique (ABS)
SB16 | Réservé
SB17 | 40 A | Élément chauffant du chauffage auxiliaire à air (Diesel)
SB18 | 40 A | Élément chauffant du chauffage auxiliaire à air (Diesel)
SB19 | Réservé
SB20 | 15 A | Calculateur de blocage de différentiel
SB21 | 7.5 A | Calculateur du moteur
SB22 | 30 A | Démarreur
SB23 | 15 A | Calculateur du moteur
SB24 | 7.5 A / 10 A | Motoventilateur de radiateur, capteur de niveau et de température d'huile, électrovanne de purge du canister, électrovannes de distribution variable, vanne de régulation de pression d'huile, gicleur de refroidissement des pistons, vanne de dosage de carburant (Diesel), relais du système de dosage d'AdBlue, calculateur de préchauffage, alterno-démarreur (48 V), capteur de pression de gaz dans le réservoir
SB25 | 10 A | Injecteurs de gaz 1 à 4 (Moteur GNV)
SB26 | 10 A | Résistance de chauffage du reniflard de carter, vanne de régulation de pression d'huile, actionneur de thermostat, vanne de régulation du liquide de refroidissement, gicleur de refroidissement des pistons, pompe de circulation du liquide de refroidissement, pompe de refroidissement de l'air de suralimentation, pompe de chauffage auxiliaire
SB27 | 10 A / 15 A | Capteur de filtre à particules (FAP), sondes lambda (amont et aval du catalyseur), calculateurs de capteurs NOx
SB28 | 20 A | Bobines d'allumage 1 à 4, électrovanne de purge du canister, électrovannes de distribution variable, vanne de régulation de pression d'huile
SB29 | 15 A / 20 A | Calculateur de la pompe à carburant
SB30 | Réservé
SB31 | Réservé
SB32 | Réservé
R1 | Relais principal
R2 | Relais de forte puissance pour le chauffage électrique (Diesel)
R3 | Relais de l'avertisseur sonore
R4 | Relais du démarreur 1
R5 | Relais du démarreur 2
R6 | Relais des électrovannes de coupure de gaz (GNV), relais d'alimentation des composants du moteur
R7 | Calculateur de préchauffage (Diesel)
R8 | Relais de faible puissance pour le chauffage électrique

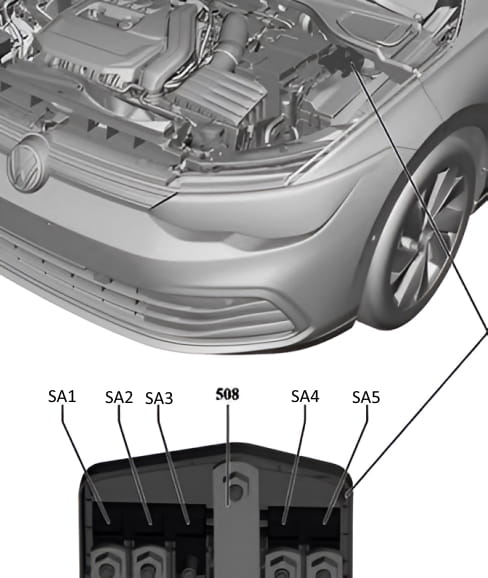

Les fusibles à haut ampérage se trouvent à proximité de la borne positive de la batterie.
Schéma
Numéro | Ampérage | Circuit protégé
SA1 | 150 A | Ligne d'alimentation principale de la boîte à fusibles (compartiment moteur)
SA2 | 50 A | Motoventilateur de refroidissement du radiateur
SA3 | Réservé
SA4 | 125 A | Ligne d'alimentation principale de la boîte à fusibles (habitacle)
SA5 | 125 A | Ligne d'alimentation principale de la boîte à fusibles (habitacle)
508 | Point de contact / Connexion de la borne positive de la batterie
