L'Opel Astra K a été dévoilée en septembre 2015 au salon de Francfort, suivie du break Sports Tourer en octobre 2015. Par rapport à la génération précédente, ce modèle bénéficie d'un nouveau design, d'une gamme de motorisations élargie et de projecteurs matriciels inédits. Dans cet article, nous détaillons l'affectation des fusibles et des relais de l'Opel Astra K (cinquième génération, plateforme B16). Années de production : 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Vous trouverez ici les emplacements, les descriptions et les illustrations des boîtiers de fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur

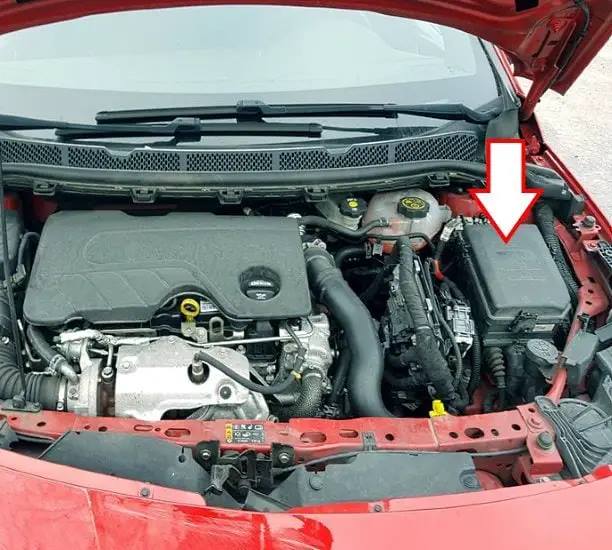

Le boîtier à fusibles et relais est situé sur le côté gauche. Pour y accéder, il est nécessaire de retirer le couvercle de protection.

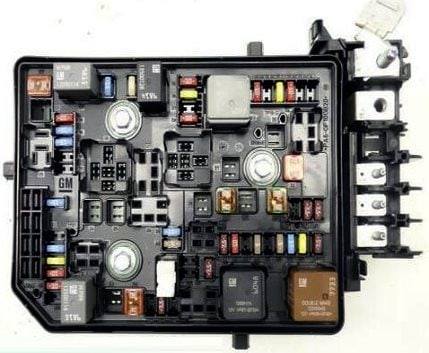

Vue d'ensemble.

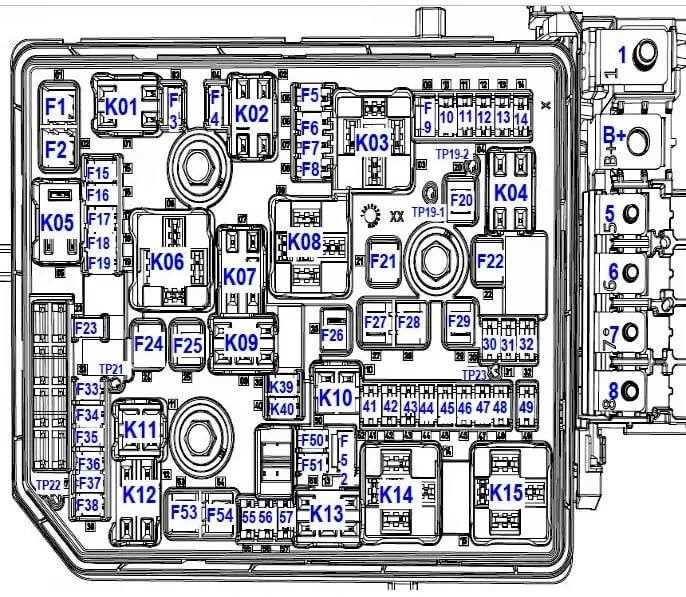

Schéma
N° | Affectation | Ampérage
K01. | KR27 - Relais de démarreur ; démarreur M64
K02. | KR29 - Relais d'embrayage du compresseur de climatisation ; compresseur de climatisation Q2
K03. | Relais d'allumage du module de gestion moteur
K04. | Relais d'alimentation des capteurs
K05. | KR27C - Relais de solénoïde de démarreur ; démarreur M64
K06. | KR22 - Relais de réchauffeur de carburant ; E11A - réchauffeur de carburant / capteur de présence d'eau dans le carburant (LVK ; LWQ ; LWV)
K07. | Réserve
K08. | Réserve
K09. | KR121 / K115 - Relais du module de commande d'agent réducteur (AdBlue)
K10. | KR23A - Relais de pompe à carburant ; G12 - pompe à carburant
K11. | Réserve
K12. | Relais de feu de croisement droit - KR49R
K12. | Relais de feu de route - KR48
K13. | Relais de feu de croisement gauche - KR49L
K14. | Relais principal d'allumage
K15. | KR5 - Relais de lunette arrière chauffante
N° | Relais sur circuit imprimé (non réparable)
K16. | KR3 - Relais d'avertisseur sonore
K17. | KR196B - Relais d'alimentation des capteurs 2 ; K115 - module de commande d'agent réducteur (AdBlue)
K18. | Relais de projecteurs antibrouillard KR46
K19. | KR31 / K19 - Relais de pompe de refroidissement auxiliaire - KR196C - relais d'alimentation des capteurs 3 (K111 - module de commande de pompe à carburant, B136 - capteur de particules fines, B195A - capteur de NOx 1, B195B - capteur de NOx 2 (LVL))
K20. | Réserve
K21. | KR6 - Relais de pompe de lave-glace arrière
K22. | Relais de pompe de lave-glace avant
K23. | KR7 - Relais d'essuie-glace arrière
F1. | KR27 - Relais de démarreur | 30A
F2. | KR27C - Relais de solénoïde de démarreur | 40A
F3. | Sonde lambda chauffante 1 avec réchauffeur B52A (LE1 ; LE2 ; LFE ; LV7 ; LWC) ; module de commande moteur K20 (LV7) ; électrovanne de préventilation du réservoir (canister) Q12 (LE1 ; LE2 ; LFE ; LV7 ; LWC) ; résistance de chauffage du thermostat de refroidissement moteur E41 (LE1 ; LE2 ; LWC) ; embrayage de la pompe de refroidissement Q56 (LE1) ; électrovanne de dérivation du refroidisseur EGR Q47 (LVK) ; électrovanne de gicleur de refroidissement de piston Q45 (LVK ; LVL ; LWQ ; LWV) ; électrovanne de régulation de la pression d'huile moteur Q44 ; électrovanne de décharge du turbocompresseur Q42 (LE1 ; LE2 ; LFE ; LWC) ; électrovanne de décharge du turbocompresseur Q40 (LE1 ; LE2 ; LFE ; LWC) ; actionneur de volet de collecteur d'admission M98 (LVK ; LVL) | 15A
F4. | K20 - Module de commande moteur | 25A
F5. | M96 - Actionneur de volets actifs de calandre (VRI) ; KR31 - relais de pompe de refroidissement auxiliaire (LWC) | 10A
F6. | K71 - Module de commande de boîte de vitesses (MJA) | 20A
F7. | Réserve | 10A
F8. | K103 - Module de commande d'injection de carburant (LFE) ; K20 - module de commande moteur (LFE ; LV7 ; LWC) | 10A
F9. | KR29 - Relais d'embrayage de compresseur de climatisation | 10A
F10. | Réserve | 10A
F11. | Avec option TC2 : module de commande de hayon mains libres K171 / module de commande de hayon K39 | 20A
F12. | Q51D / Q51P - Électrovannes de réglage lombaire des sièges (AVK ; AVU) | 10A
F13. | KR31 - Relais de pompe de refroidissement auxiliaire | 7,5A
F14. | Réserve | 5A
F15. | Électrovanne d'accumulateur de pression B280 (boîte automatique MNU avec KL9) ; capteur multifonction d'air d'admission B75C (hors moteurs Diesel) ; sonde lambda chauffante 2 B52B ; sonde lambda chauffante 1 B52A (LVK ; LVL ; LWQ ; LWV) | Moteurs Diesel 15A / Autres moteurs 10A
F16. | K103 - Module de commande d'injecteurs (LFE) ; injecteurs : 1-Q17A, 2-Q17B, 3-Q17C, 4-Q17D (LV7) ; K20 - module de commande moteur (Diesel / LE1 / LE2 / LFE / LWC) ; bobines d'allumage : 1-T8A, 2-T8B, 3-T8C, 4-T8D (LE1 / LE2 / LFE / LV7 / LWC) | Moteurs Diesel 7,5A / Autres moteurs 15A
F17. | K20 - Module de commande moteur (sans LV7) | 15A
F18. | Réserve | 5A
F19. | Réserve | 10A
F20. | Réserve | 40A
F21. | Réserve | 30A
F22. | K17 - Module électronique de commande des freins (ABS/ESP) | 50A
F23. | KR11 - Relais de pompe de lave-glace avant ; KR6 - relais de pompe de lave-glace arrière | 15A
F24. | Réserve | 25A
F25. | KR22 - Relais de réchauffeur de carburant (LVK ; LWQ ; LWV) | 30A
F26. | K71 - Module de commande de boîte de vitesses (MJA) | 40A
F27. | K39 - Module de commande de hayon (avec option TC2) | 40A
F28. | Réserve | 30A
F29. | R14L - Filtre antiparasite de lunette arrière gauche chauffante (US3) ; E18 - grille de dégivrage de la lunette arrière | 40A
F30. | Réserve | 7,5A
F31. | Réserve | 7,5A
F32. | K111 - Module de commande de pompe à carburant (LE1 / LE2 / LFE / LWC / LWQ / LWV) ; E40 - chauffage d'appoint électrique (C32) ; P43 - feux de détresse d'approche (UEU) ; T19 - convertisseur de puissance (KL9) ; S3 - levier de vitesses (MJA) ; K33 - module de commande de chauffage, ventilation et climatisation | 7,5A
F33. | Réserve | 10A
F34. | P12 - Avertisseur sonore | 15A
F35. | X80C - Prise auxiliaire de coffre (break) | 20A
F36. | E67R - Projecteur multifonction à LED droit (T4L) ; E4F - projecteur de feu de route droit (T4A) | 10A (T4A) / 15A (T4L)
F37. | E4E - Projecteur de feu de route gauche (T4A) | 10A
F38. | K26 - Module de commande des projecteurs (T4L) | 5A
F39. | E29RF - Projecteur antibrouillard droit (T3U) ; E29LF - projecteur antibrouillard gauche (T3U) | 15A
F40. | K56 - Module de communication de données en série | 5A
F41. | Q56 - Embrayage de pompe à eau (Diesel) ; E11A - réchauffeur de carburant / capteur de présence d'eau (Diesel) | 7,5A
F42. | S30 - Commutateur de projecteurs (TR6) ; M29R - actionneur de réglage de site de projecteur droit (TR6) ; M29L - actionneur de réglage de site de projecteur gauche (TR6) | 10A
F43. | KR23A - Relais de pompe à carburant (LV7 ; LVK ; LVL ; LWQ ; LWV) | 20A
F44. | X80G - Prise auxiliaire sur tableau de bord ; K68 - module de commande d'éclairage de remorque (VQ9) ; A10 - rétroviseur intérieur électrochrome (DD8) ; B87 - caméra de recul (UVC) | 5A
F45. | M29L - Actionneur de réglage de site de projecteur gauche (T4L) | 15A
F46. | P16 - Combiné d'instruments | 5A
F47. | K60 - Module de verrouillage de colonne de direction (BTM) | 15A
F48. | KR7 - Relais d'essuie-glace arrière | 20A
F49. | A9B - Rétroviseur extérieur passager (DWE ; DWF) ; A9A - rétroviseur extérieur conducteur (DWE ; DWF) | 7,5A
F50. | M29R - Actionneur de réglage de site de projecteur droit (T4L) | 15A
F51. | E67L - Projecteur multifonction à LED gauche (T4L) | 15A
F52. | K103 - Module de commande d'injecteurs de carburant (LFE) ; K20 - module de commande moteur ; T12 - bloc de boîte de vitesses automatique (MNP ; MNU) ; K71 - module de commande de boîte de vitesses (MJA) ; Q8 - bloc d'électrovannes de commande (M2D) | 7,5A
F53. | KR121 - Module de commande du système de post-traitement (AdBlue) | 30A
F54. | M79 - Ensemble moteur d'essuie-glace avant | 30A
F55. | Réserve | 30A
F56. | Réserve | 7,5A
F57. | Réserve | 15A
1. | M64 - Démarreur (F6UB) | 500A
5. | K20 - Module de commande moteur - LVK ; LVL ; LWQ ; LWV (F5UB) | 80A
6. | Module de commande de direction assistée - NJ0 ; NJ1 (F4UB) | 80A
7. | E40 - Chauffage d'appoint électrique C32 (F3UB) | 100A
8. | G10 - Moto-ventilateur de refroidissement (F2UB) | 80A
Points de test de diagnostic pour les relais sur circuit imprimé.
TP19-1. | KR31 - Relais de pompe de refroidissement auxiliaire
TP19-2. | KR31 - Relais de pompe de refroidissement auxiliaire
TP21. | KR6 - Relais de pompe de lave-glace arrière
TP22. | KR11 - Relais de pompe de lave-glace avant
TP23. | KR7 - Relais d'essuie-glace arrière
Vidéo explicative pour accéder au boîtier de distribution.
D'autres fusibles sont situés à proximité de la batterie.
Affectation des fusibles :
F1. | Pompe à carburant ;
F2. | Module de commande moteur ;
F3. | Alimentation électrique principale
Dans l'habitacle

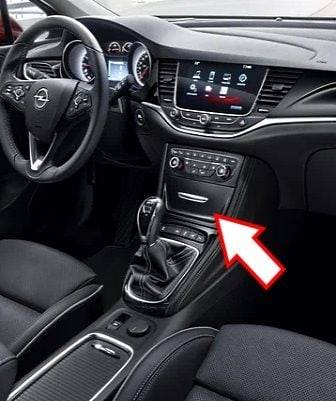

Ce boîtier est situé au centre du tableau de bord, derrière le cache en plastique. Si une prise de courant est intégrée au couvercle de protection, elle doit être retirée à l'aide d'un outil d'extraction et d'un tournevis.
Vidéo explicative pour accéder au boîtier de distribution.
Exemple en image.

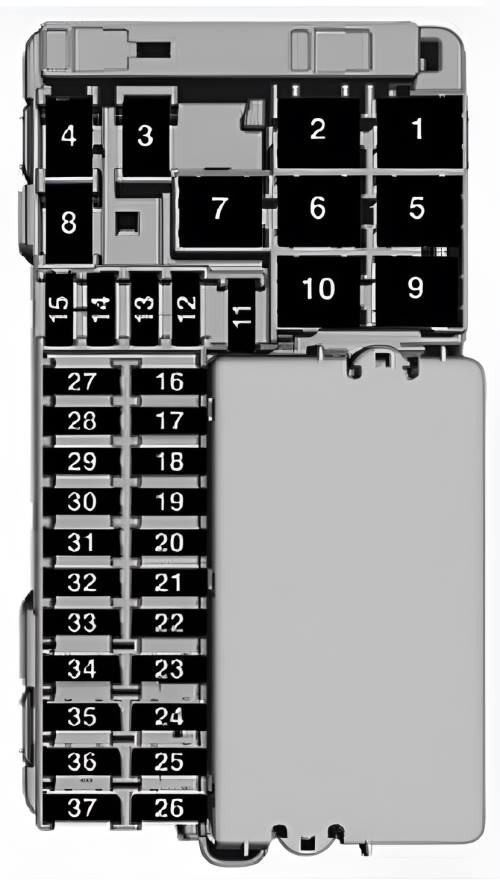

Schéma
N° | Description
1. | 2019-2023 : Sièges arrière chauffants (uniquement sur les véhicules sans alarme antivol)
2. | Système de climatisation, pulseur d'air
3. | Siège conducteur à réglage électrique
4. | 2015-2018 : Allume-cigare avant ; 2019-2023 : siège passager à réglage électrique
5. | Système ABS
6. | Lève-vitres électriques avant
7. | 2015-2019 : Système ABS
8. | Volant chauffant
9. | Module de commande de carrosserie (BCM)
10. | Lève-vitres électriques arrière
11. | Toit ouvrant
12. | Module de commande de carrosserie (BCM)
13. | Sièges chauffants (uniquement sur les véhicules sans alarme antivol)
14. | Rétroviseurs extérieurs
15. | Module de commande de carrosserie (BCM)
16. | Module de commande de carrosserie (BCM)
17. | Module de commande de carrosserie (BCM)
18. | Module de commande de carrosserie (BCM)
19. | Prise de diagnostic (OBD)
20. | Système d'airbags
21. | Commande de climatisation
22. | Verrouillage centralisé, hayon
23. | Système de clé électronique
24. | Mémoire de réglage des sièges
25. | Module d'airbag au volant
26. | Contacteur d'allumage et verrou de colonne de direction
27. | Module de commande de carrosserie (BCM)
28. | Prises USB
29. | 2019-2023 : Allume-cigare avant / 2015-2018 : réserve
30. | Levier sélecteur de vitesse
31. | Essuie-glace arrière
32. | Module de commande de boîte de vitesses (TCM)
33. | Sirène d'alarme, alarme antivol
34. | Connexion USB, alerte d'angle mort, aide au stationnement, système d'infodivertissement
35. | Système OnStar
36. | Lecteur CD, combiné d'instruments, écran d'information
37. | Système d'infodivertissement, radio
Dans le coffre à bagages

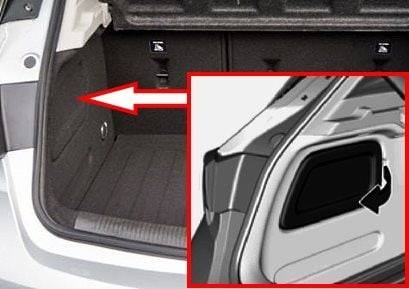

Le boîtier à fusibles se situe derrière la garniture de coffre, sur le côté gauche.

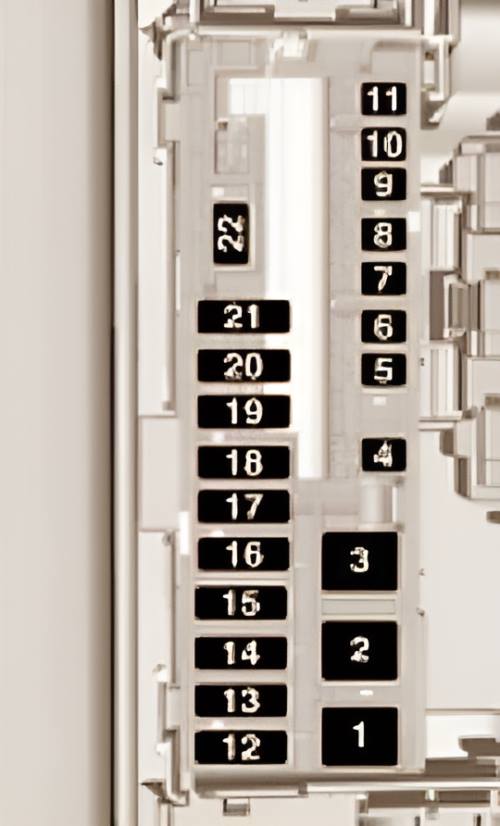

Schéma
N° | Description
F1. | Vide
F2. | 2015-2018 : Convertisseur continu/alternatif (DC/AC)
F3. | Module de remorque
F4. | 2015-2018 : Siège passager à réglage électrique
F5. | Vide
F6. | 2015-2018 : Module d'alerte de distance de sécurité
F7. | Vide
F8. | Vide
F9. | 2015-2018 : Sièges arrière chauffants (sur véhicules sans alarme antivol)
F10. | 2015-2019 : Maintenance / Entretien
F11. | Amplificateur audio
F12. | Sièges avant chauffants (sur véhicules équipés d'une alarme antivol)
F13. | Sièges arrière chauffants (sur véhicules équipés d'une alarme antivol)
F14. | Allumage
F15. | Ventilation des sièges
F16. | Prise de remorque
F17. | Prise de remorque
F18. | Vide
F19. | Vide
F20. | Vide
F21. | Rabattement électrique des sièges arrière
F22. | Commande électrique du hayon
