Fusibles et relais Opel Astra G, 1998 - 2004

Astra est une voiture compacte développée et produite par la société allemande Adam Opel AG depuis 1991. Elle est une continuation de la série de modèles Opel Kadett, qui a débuté en 1962. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans Opel Astra (deuxième génération ; indice G) 1998, 1999, 2000, 2001, 2002, 2003, 2004 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Sous le capot

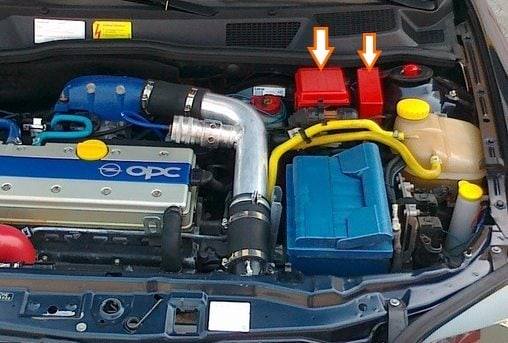

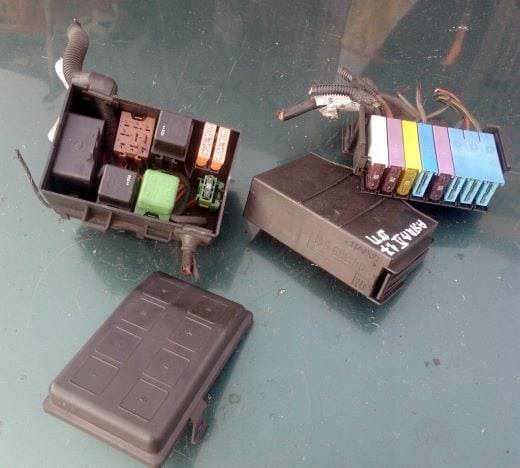

Dans la zone située sous le capot, il y a 2 blocs : l'un avec des fusibles, l'autre avec des relais.

Photo - exemple de réalisation.

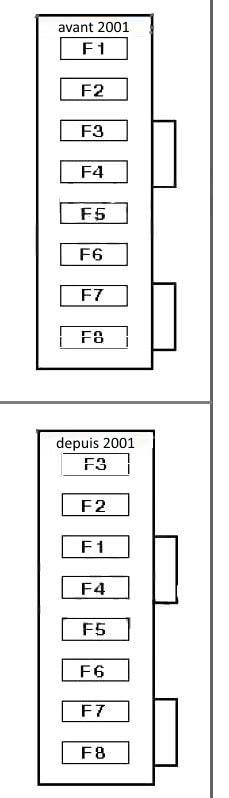

Schéma

N°. | Affectation | Ampères
F1. | Interrupteur d'allumage | 60A
F2. | Boîte à fusibles/relais limousine, feux de croisement, feux de jour, antivol, calculateur d'antidémarrage, gestion du moteur | 60A
F3. | Boîte à fusibles/relais combiné | 60A
F4. | Moteurs de ventilateurs de refroidissement (X12XE - sans climatisation) | 20A
F5. | Système ABS | 60A
F6. | Commande du moteur | 20A
F7. | Direction assistée | 80A
F8. | Moteurs de ventilateurs de refroidissement (essence - sauf X20XE avec climatisation) | 20A

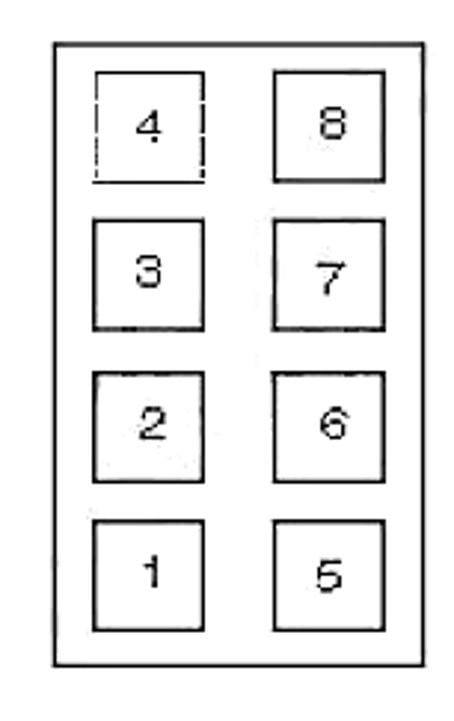

Description du boîtier de relais

Modèles jusqu'à 2001
N°. | Description
1. | vide
2. | | ventilateur de refroidissement (X16SZR, X18XE1, X20XEV)
3. | ventilateur de refroidissement (X14XE, X16XEL)
4. | relais pompe à essence-module de carburant
5. | vide
6. | ventilateur de refroidissement
7. | relais lave-phares
8. | vide
Modèles après 2001
N° | Décodage
1. | vide
2. | ventilateur de refroidissement (sauf Z12XE)
3. | relais du module de carburant (sauf Z20LET/Z22SE)
4. | relais du module de carburant (Z22SE/Z20LET)
5. | moteur de la pompe de refroidissement (Z20LET)
6. | ventilateur de refroidissement
7. | relais de lave-phares
8. | vide

Dans l'habitacle

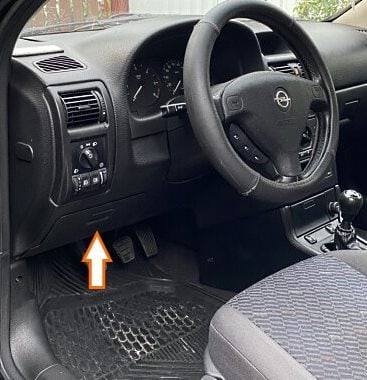

La boîte à fusibles se trouve du côté conducteur, sous le tableau de bord, derrière la boîte à gants.

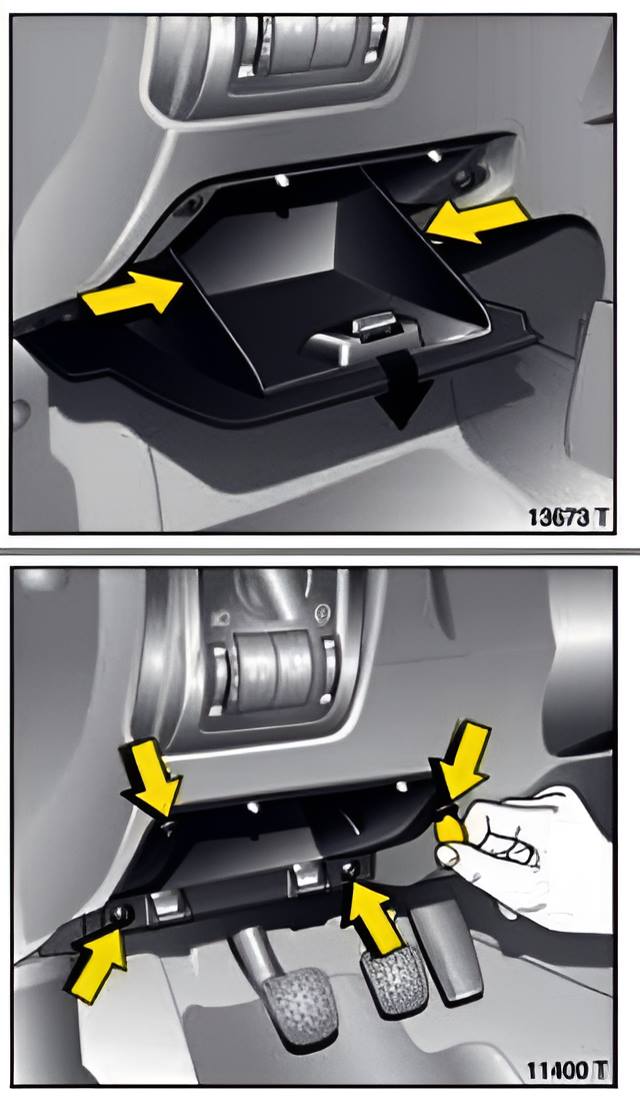

Pour y accéder, comprimez les panneaux latéraux, abaissez complètement la boîte à gants et détachez-la. Tournez ensuite les vis de 90° et retirez le support. Le design du bloc varie en fonction de l'année de fabrication.

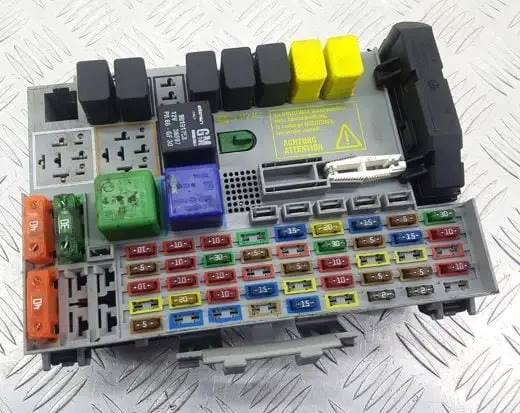

La photo est un exemple.

Modèles à partir de 2000

Schéma

N°. | Tableau des fusibles | Ampères
F1. | Vide
F2. | Chauffage/climatisation, sièges chauffants | 30A
F3. | Chauffage de la lunette arrière | 40A
F4. | Vide
F5. | | Vide
F6. | Phare droit - feu de route, correcteur de phare | 10A
F7. | Feux de position avant/arrière (droite), éclairage de la plaque d'immatriculation | 10A
F8. | Phare droit - feu de route | 10A
F9. | Pompe de lavage des phares | 30A
F10. | Avertisseur sonore | 15A
F11. | Verrouillage central | 20A
F12. | Feux antibrouillard | 15A
F13. | Indicateur de fonction | 5A
F14. | Moteur d'essuie-glace, toit ouvrant (capote convertible) | 30A
F15. | Lève-vitres électriques, toit ouvrant, rétroviseurs électriques, éclairage intérieur, antivol | 5A
F16. | Feu antibrouillard arrière | 10A
F17. | Lève-vitres électriques | 30A
F18. | Correcteur de phares, éclairage de la plaque d'immatriculation | 5A
F19. | autoradio, téléphone, affichage multifonctionnel | 10A
F20. | Lève-vitres électriques | 30
F21. | Clapet électronique de verrouillage de la clé (boîte automatique), antivol, système audio, téléphone | 5A
F22. | Clignotants/signaux de détresse, affichage multifonctions, ordinateur de bord, clignotants | 15A
F23. | ABS, direction assistée | 10A
F24. | phare gauche - feux de croisement, correcteur de phares | 10A
F25. | Feux de position avant/arrière (gauche), éclairage de la plaque d'immatriculation | 10A
F26. | phare gauche - feu de route | 10A
F27. | entraînement du toit pliant | 20A
F28. | Ampoule de l'éclairage intérieur | 5A
F29. | feu indicateur de direction/alerte d'urgence, éclairage intérieur, commande automatique de la boîte de vitesses | 10A
F30. | Toit ouvrant | 30A
F31. | | Toit ouvrant électrique (semi-automatique) | 20A
F32. | éclairage diurne, avertissement de virage à gauche, antivol, unité de commande de l'antidémarrage | 10A
F33. | Connexion du système électrique de la remorque - broche 30 | 20A
F34. | Système audio, affichage multifonctionnel, téléphone | 20A
F35. | Commande de la boîte de vitesses automatique, unité de commande du moteur du ventilateur, climatisation | 10A
F36. | Sièges chauffants, fusible pour allume-cigare | 15A
F37. | Siège chauffant | 20A
F38. | Feux de stop, boîte automatique, écran, système d'entretien de la vitesse | 10A
F39. | Boîte automatique, commande du moteur du ventilateur de refroidissement, climatisation | 5A
F40. | Commande du moteur du ventilateur, climatisation | 5A
F41. | Rétroviseur extérieur chauffant | 10A
F42. | Capteur d'occupation des sièges, éclairage intérieur | 5A
F43. | à partir de 2002 : Phares au xénon - droite | 20A
F44. | à partir de 2002 : Phares au xénon - gauche | 20A
F45. | à partir de 2002 : sièges chauffants | 5A
F46. | à partir de 2002 : commande moteur | 15A
F47. | Chauffage autonome - diesel | 20A
F48. | Entraînement du toit pliant | 5A
F49. | Vide
F50. | Relais de moteur de ventilateur de refroidissement - 2.0 Diesel/1.7 Diesel avec climatisation | 40A
N°. | Affectation des relais
1. | vide
2. | relais d'avertisseur sonore
3. | relais de feux de route
4. | relais essuie-glace arrière
5. | relais pour rétroviseur chauffant
6. | relais pour feux antibrouillard
7. | relais pour feux antibrouillard arrière
8. | relais de l'interrupteur des clignotants
9. | relais de coupure des clignotants
10. | transmetteur de signaux audio pour téléphone
11. | convertisseur de signal du capteur de vitesse de rotation des roues
12. | relais pour moteur d'essuie-glace
13. | relais pour lampe d'éclairage intérieur
14. | relais pour le chauffage de la lunette arrière
15. | unité de commande multifonctionnelle

Modèles jusqu'à l'an 2000

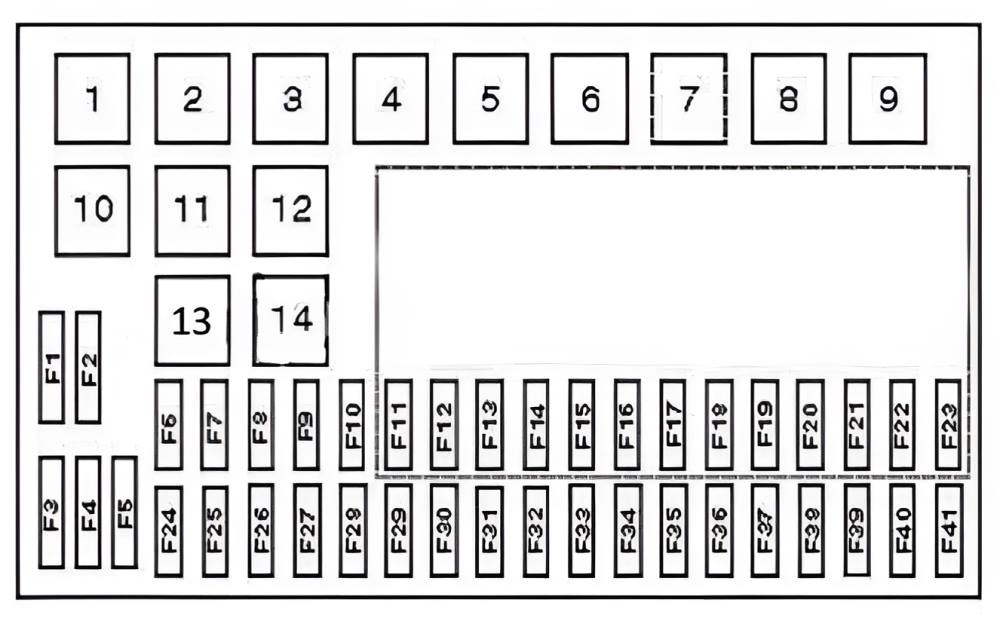

Plan

N°. | Fusible | Ampères
F1. | Vide
F2. | Chauffage/climatisation sièges chauffants | 30A
F4. | Vide
F5. | Vide
F6. | Phare direct droit, correcteur de phare | 10A
F7. | Feux de position avant/arrière (droite), éclairage de la plaque d'immatriculation | 10A
F8. | Phare droit - feu de route | 10A
F9. | Pompe de lavage des phares | 30A
F10. | Avertisseur sonore | 15A
F11. | Verrouillage central | 20A
F12. | Feux antibrouillard | 15A
F13. | Affichage multifonctionnel | 7,5A
F14. | Moteur électrique des essuie-glaces | 30A
F15. | Lève-vitres électriques, toit ouvrant, rétroviseurs électriques | 7,5A
F16. | Feu antibrouillard arrière | 10A
F17. | Lève-vitres électriques | 30A
F18. | Correcteur de phares | 7,5A
F19. | Vidange
F20. | Lève-vitres électriques | 30A
F21. | Valve électronique de verrouillage de la clé (boîte automatique), antivol, système audio
F22. | Feux indicateurs de direction/d'alerte d'urgence, affichage multifonctionnel, ordinateur de bord, clignotants | 15A
F23. | Système de freinage antiblocage (ABS), direction assistée | 10A
F24. | phare gauche - feu de croisement, correcteur de phare | 10A
F25. | Feu avant/arrière (gauche), éclairage de la plaque d'immatriculation | 10A
F26. | phare gauche - feu de route | 10A
F27. | vide
F28. | Ampoule de l'éclairage intérieur
F29. | feu indicateur de direction/signal de détresse, éclairage intérieur | 10A
F30. | Toit ouvrant | 30A
F31. | Vide
F32. | feux de jour, antivol | 10A
F33. | connexion électrique pour remorque - broche 30 | 20A
F34. | Système audio, affichage multifonctionnel | 20A
F35. | Commande de boîte automatique, commande de moteur de ventilateur, climatisation | 10A
F36. | Siège chauffant, Opel Astra g Fusible allume-cigare | 20A
F37. | | Vide
F38. | Feux de stop, commande de la boîte automatique, affichage multifonction, système de maintien de la vitesse | 10A
F39. | Commande de la boîte automatique, commande du moteur du ventilateur de refroidissement, climatisation | 7,5A
F40. | Unité de commande du moteur du ventilateur, climatisation | 7,5A
F41. | Rétroviseur chauffant | 10A
N° | Relais
1. | marche au ralenti
2. | relais de l'avertisseur sonore
3. | relais de feux de route
4. | relais essuie-glace de lunette arrière
5. | relais de chauffage du rétroviseur
6. | relais de feux antibrouillard
7. | relais de feux antibrouillard arrière
8. | relais de clignotants - côté droit
9. | relais de clignotants - côté gauche
10. | avertisseur audio du téléphone
11. | vide
12. | relais pour moteur d'essuie-glace
13. | vide
14. | relais de chauffage de la lunette arrière
15. | unité de commande multifonctionnelle
