Fusibles et relais Opel Astra H, 2004 - 2009

Astra 3 est une voiture particulière de la classe compacte qui a été produite depuis mars 2004 en tant que cinq portes à hayon, et à la fin de l'année 2004 a commencé la production d'un break à cinq portes et d'un trois portes à hayon sportif. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Opel Astra (troisième génération ; indice H) 2004, 2005, 2006, 2007, 2008, 2009 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles pour l'allume-cigare et la pompe à carburant.

Dans le coffre à bagages

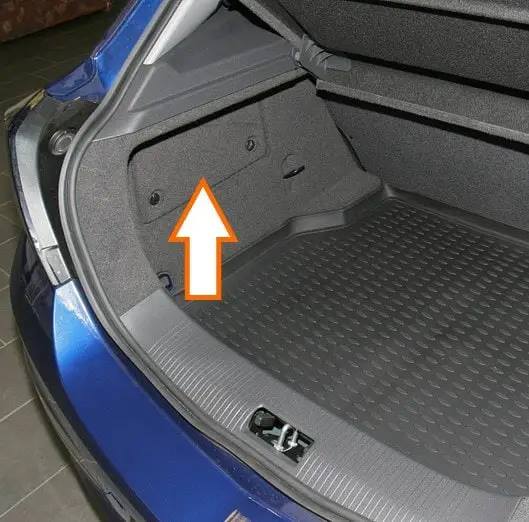

La boîte à fusibles se trouve sur le côté gauche du compartiment à bagages, derrière le revêtement.

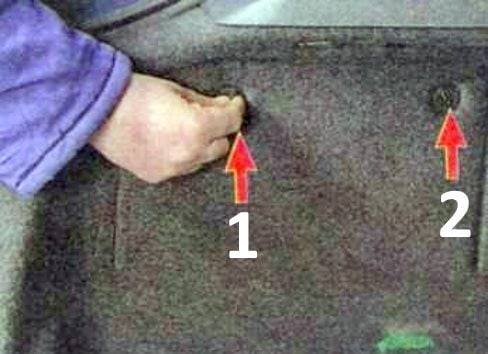

Elle est accessible en dévissant les deux fermetures.

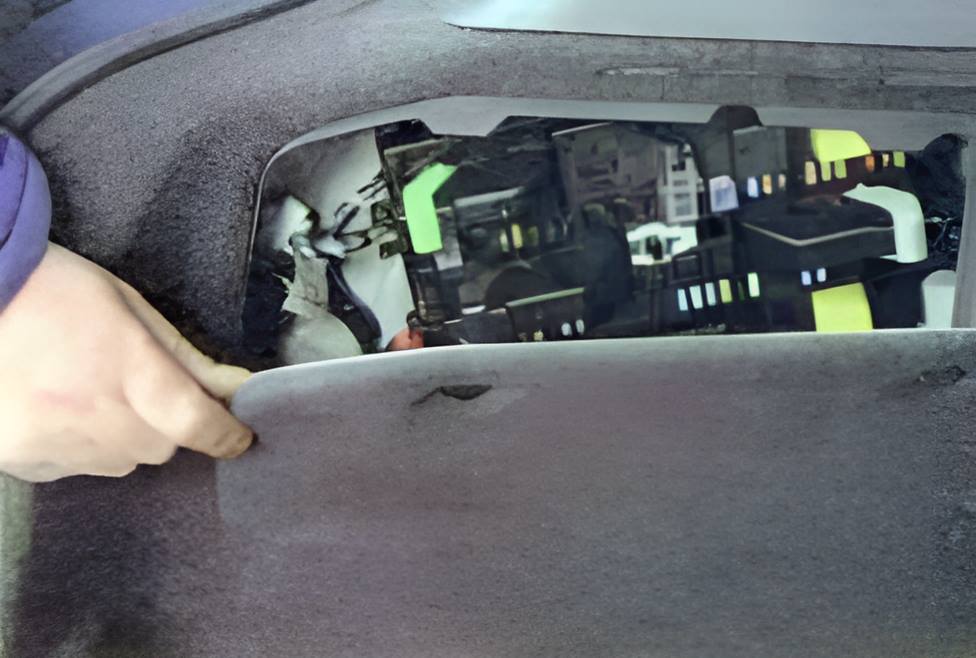

Et enlever le revêtement de protection.

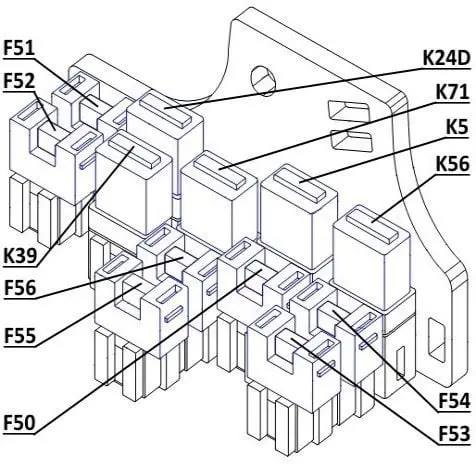

Type 1

Affectation des fusibles :

K5 - Relais pour le compresseur de climatisation ;
K24D - Relais de verrouillage ;
K39 - Relais pour les feux antibrouillard ;
K56 - Relais d'essuie-glace de coffre ;
K71 - Relais de feux de recul ;
F50 - Climatisation (au relais K5) 10A ;
F51 - Phares antibrouillard (avant) (au relais K39) 15A ;
F52 - Prise supplémentaire (allume-cigare arrière) 15A ;
F53 - Rétroviseurs chauffants 7,5A ;
F54 - Lève-vitres électriques avant 30A ;
F55 - Lève-vitres électriques arrière 30A ;
F56 - Feux arrière (sur K71), serrure sans poignée (sur K24D) 7,5A

Type 2

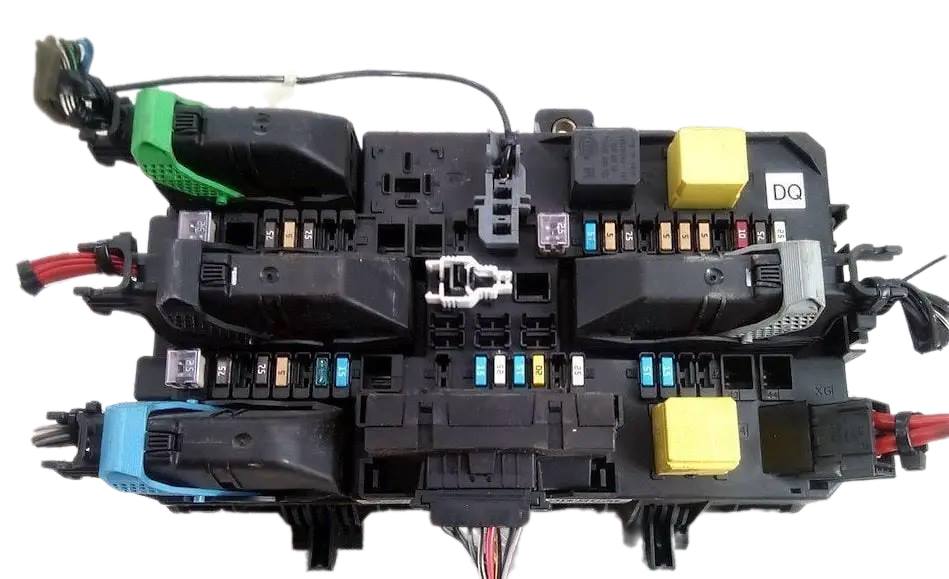

Vue générale.

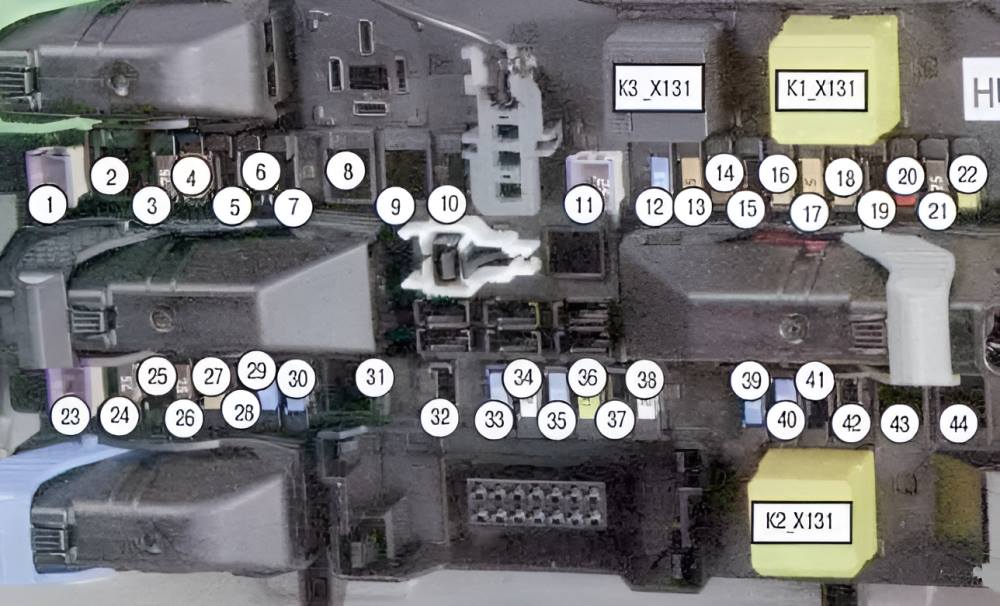

Schéma

No | Affectation | Ampère
K1X131. | Broche « 15 » de l'interrupteur d'allumage (serrure)
K2X131. | Broche « 15a » du commutateur d'allumage (serrure de contact)
KZX131. | Relais du chauffage de la lunette arrière (vitre du hayon)
1. | Lève-vitres des portes avant | 25A
2. | Vide
3. | Combiné d'instruments | 7,5A
4. | Climatisation | 5A
5. | Airbags | 7,5A
6-10. | Vide
11. | Dégivrage de la lunette arrière (vitre du hayon) | 25A
12. | Essuie-glace de lunette arrière | 15A
13. | Parktronic | 5A
14. | Climatisation | 7,5A
15. | Vide
16. | Détection d'occupation du siège avant droit, système Open&Start | 5A
17. | Capteur de pluie, capteur de qualité de l'air, système de contrôle de la pression des pneus, rétroviseur intérieur à atténuation automatique de la luminosité | 5A
18. | Instruments, interrupteurs | 5A
19. | Vide
20. | Régulation dynamique des amortisseurs (CDC) | 10A
21. | Rétroviseurs extérieurs chauffants | 7,5A
22. | Toit ouvrant | 20A
23. | Lève-vitres électriques dans les portes arrière | 25A
24. | Connecteur de diagnostic | 7,5A
25. | Vide
26. | Rétroviseurs extérieurs rabattables électriquement | 7,5A
27. | Capteur à ultrasons, alarme antivol | 5A
28. | Vide
29. | Opel Astra et Zafira Fusible allume-cigare ou prise avant | 15A
30. | Prise arrière pour le branchement d'appareils électriques supplémentaires | 15A
31-32 | Vide
33. | Système d'ouverture et de démarrage | 15A
34. | Toit ouvrant | 25A
35. | Prise pour accessoires à l'arrière | 15A
36. | Prise pour l'attelage de remorque | 20A
37. | Vide
38. | Verrouillage central, broche « 30 » | 25A
39. | Sièges chauffants avant gauche | 15A
40. | Siège avant droit chauffé | 15A
41-44. | Vide

Dans le compartiment moteur

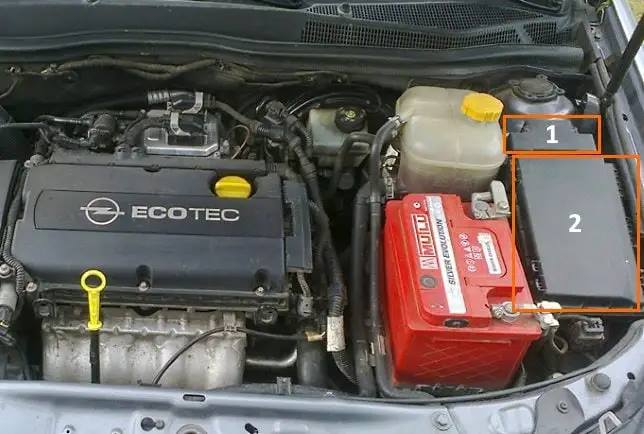

Disposition des composants : 1 - fusibles d'alimentation ; 2 - boîte à fusibles principale.

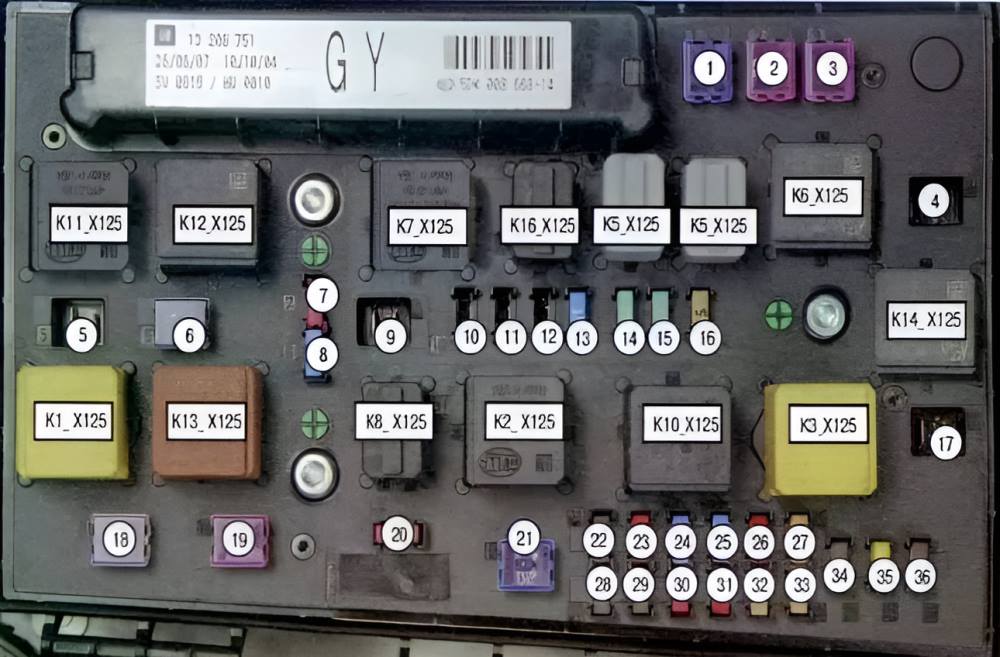

Boîte à fusibles principale

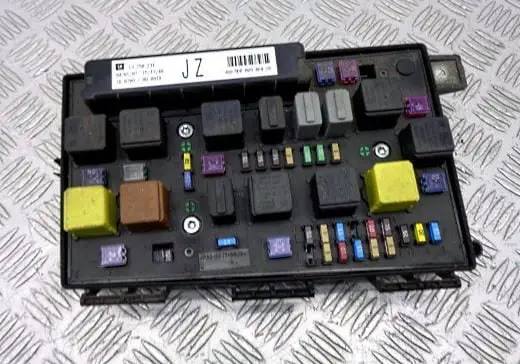

Photo - exemple.

Schéma

No | Tableau des fusibles | Ampères
1. | Système antiblocage (ABS) | 20A
2. | Système de freinage antiblocage (ABS) | 30A
3. | Moteur électrique du ventilateur de chauffage dans le système de climatisation | 30A
4. | Ventilateur de chauffage dans le système de climatisation* | 30A
5. | Ventilateur du radiateur du système de refroidissement* | 30A / 40A
6. | Moteur électrique du ventilateur du radiateur du système de refroidissement | 20A / 30A / 40A
7. | Système de lave-glace du pare-brise et du hayon | 10A
8. | Avertisseur sonore | 15A
9. | Système de lave-glace pour pare-brise et hayon | 25A
10. | Vide
11. | Vide
12. | Vide
13. | Feux antibrouillard | 15A
14. | Essuie-glace | 30A
15. | Essuie-glace arrière | 30A
16. | Commandes électroniques, système Open&Start, ABS, toit ouvrant, interrupteur de feu stop | 5A
17. | Chauffage du filtre à carburant | 25A
18. | Démarreur | 25A
19. | Equipement électronique de la boîte de vitesses | 30A
20. | Compresseur de climatisation | 10A
21. | Equipement électronique du moteur | 20A
22. | Aussi | 7,5A
23. | Correction électrique des phares, système de phares adaptés (AFL) | 10A
24. | Fusible de pompe à essence Astra H | 15
25. | Équipement électronique de la boîte de vitesses | 15A
26. | Électronique du moteur | 10A
27. | Direction assistée électrique | 5A
28. | Equipement électronique de la boîte de vitesses | 5A
29. | Equipement électronique de la boîte de vitesses | 7,5A
30. | Equipement électronique du moteur | 10A
31. | Correction électrique des phares, système d'éclairage adaptatif (AFL) | 10A
32. | Témoin de freinage, climatisation, interrupteur de pédale d'embrayage | 5A
33. | Correction électrique des phares, système d'éclairage adaptatif (AFL), unité de commande de l'éclairage extérieur | 5A
34. | Module de la colonne de direction Unité de commande | 7,5A
35. | Système d'infodivertissement | 20A
36. | Téléphone mobile, radio numérique, système Twin Audio, affichage multifonctionnel | 7,5A

N°. | Affectation des relais
K1X125. | Relais de démarrage
K2X125. | Relais de commande électronique du moteur
KZX125. | Broche « 5
K5X125. | Relais pour le fonctionnement des essuie-glaces
K6X125. | Relais de commande d'essuie-glace
K7X125. | Relais pour pompe de lave-phares
K8X125. | Relais du compresseur de climatisation
K10X125. | Relais de pompe à carburant
K11X125. | Relais du ventilateur électrique du système de refroidissement
K12X125. | Relais pour le ventilateur électrique du système de refroidissement
K13X125. | Relais pour le ventilateur électrique du système de refroidissement
K14X125. | Relais pour chauffage de filtre à carburant (diesel)
K15_X125. | Relais du moteur électrique du ventilateur de chauffage
K16X12. | Relais de phares antibrouillard

Fusibles de puissance

Affectation :

1 - HT 50A hardtop électro-hydraulique.
2 - Diesel (commande de préchauffage) 80A
3 - Direction assistée électrique 80A
4 - Chauffage autonome IH 100A Chauffage d'appoint - électrique, habitacle EH 30A
5 - sur REC / boîte à fusibles dans le coffre à bagages 80A
6 - sur REC / boîte à fusibles dans le coffre 80A

Relais individuels

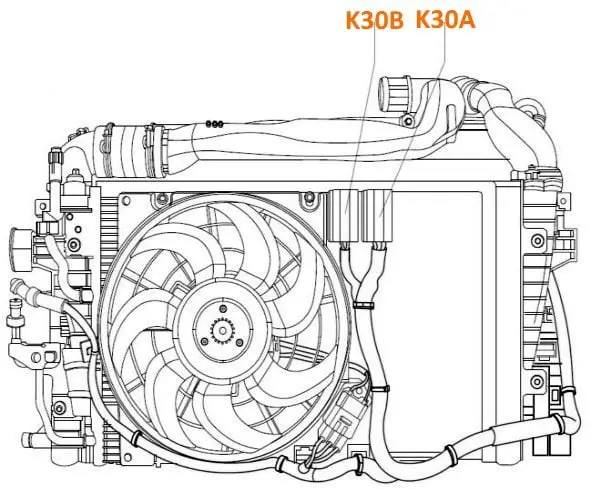

Certains relais peuvent se trouver à l'extérieur de l'unité principale :
K30A | Ventilateur de radiateur (à proximité du ventilateur de refroidissement du moteur)
K30B | Ventilateur de radiateur (à proximité du ventilateur de refroidissement du moteur)
K84LD / RD | Bloc hydraulique (toit décapotable)
K93 | Déverrouillage du levier de vitesses (boîte automatique AF17 / 4, AF22 / 4)
