La quatrième génération de l'Opel Astra (Astra J) a été présentée pour la première fois au Salon de l'automobile de Francfort en 2009. Succédant à la troisième génération (Astra H), elle a été produite de 2009 à 2015 sous différentes silhouettes : berline bicorps 5 portes, berline tricorps et break (Sports Tourer). En 2012, le modèle a bénéficié d'un restylage. Cet article détaille l'affectation des fusibles et des relais sur l'Opel Astra J équipée de moteurs essence DOHC : 1,4 L (A14 XER), 1,4 L (A14 NET, turbo), 1,6 L (A16 XER) et 1,6 L (A16 LET, turbo). Années de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtes à fusibles. Les lignes concernant l'« Allume-cigare » et la « Pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur
La boîte à fusibles se situe à côté de la batterie et est dotée d'un couvercle de protection.

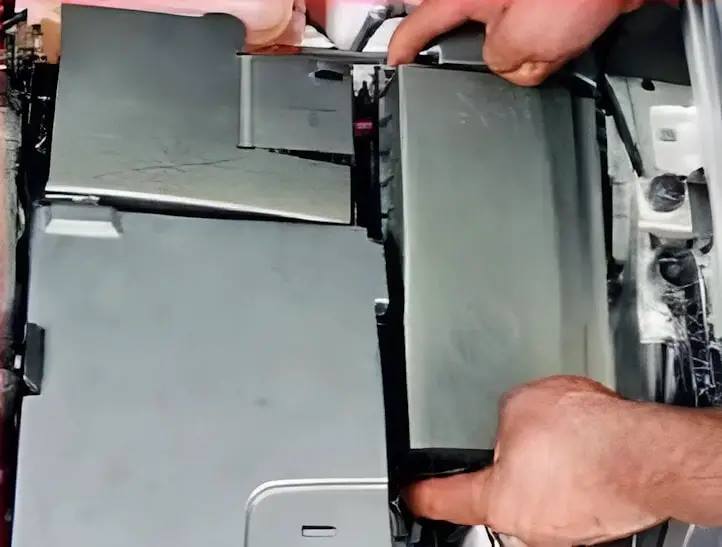

À l'aide d'un tournevis, appuyer sur les deux ergots de verrouillage.

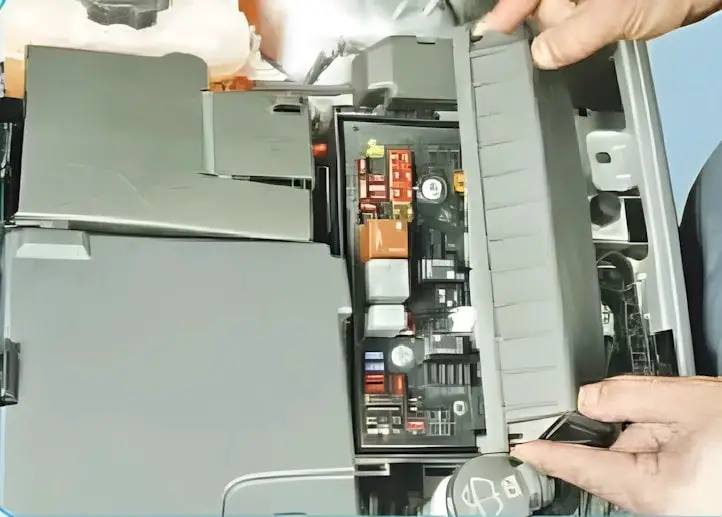

Retirer le couvercle.

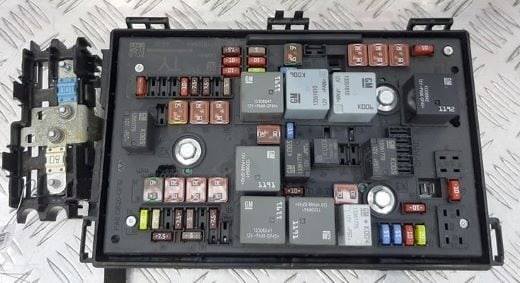

Vue d'ensemble.

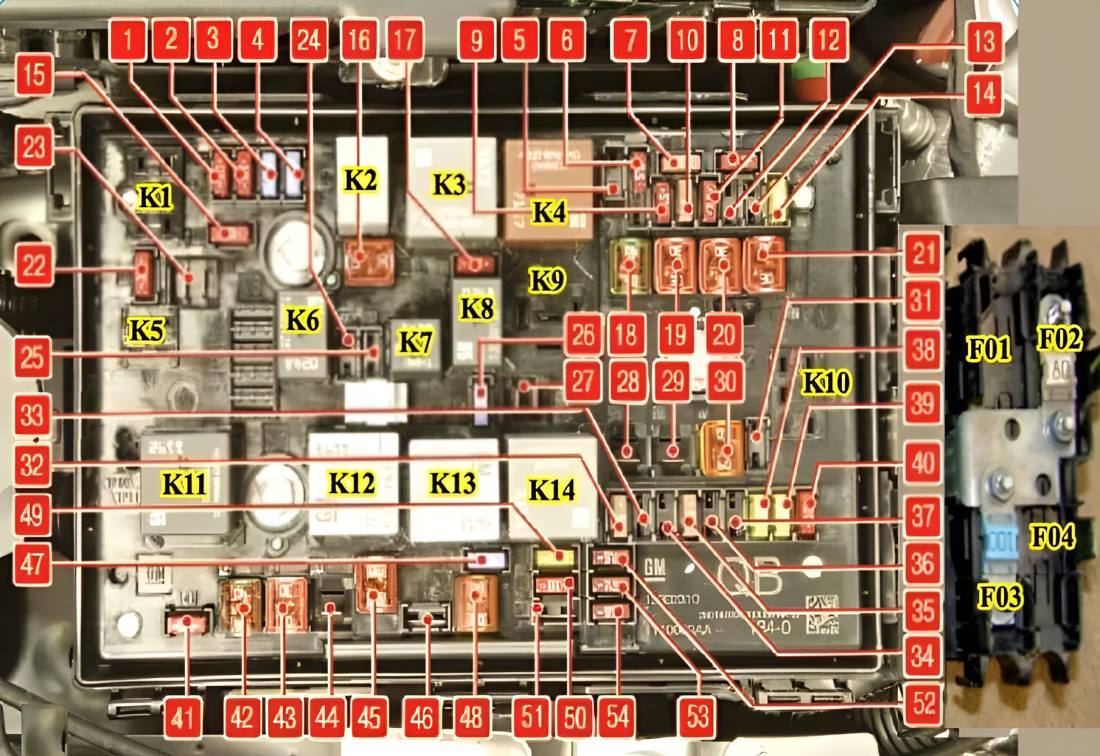

Schéma
N° | Affectation | Intensité (A)
1. | Calculateur de gestion moteur | 10A / 20A
2. | Sonde lambda | 10A
3. | Injection de carburant, système d'allumage, injecteurs | 15A
4. | Réserve
5. | Non utilisé
6. | Dégivrage des rétroviseurs extérieurs | 7,5A
7. | Régulateur du ventilateur d'habitacle | 5A
8. | Sonde lambda | 7,5A
9. | Capteur de lunette arrière / rétroviseur | 7,5A
10. | Capteur d'état de la batterie | 5A
11. | Commande d'ouverture du coffre | 7,5A
12. | Module d'éclairage avant adaptatif (AFL) | 5A
13. | Réserve | 20A
14. | Essuie-glace arrière | 20A
15. | Calculateur moteur (ECM) | 10A
16. | Démarreur | 30A
17. | Calculateur de boîte de vitesses | 10A
18. | Dégivrage de la lunette arrière | 40A
19. | Lève-vitres électriques avant | 30A
20. | Lève-vitres électriques arrière | 30A
21. | Système ABS | 30A
22. | Feu de route gauche | 10A
23. | Lave-projecteurs | 25A
24. | Feu de croisement droit (Xénon) | 15A
25. | Feu de croisement gauche (Xénon) | 15A
26. | Projecteurs antibrouillard | 15A
27. | Chauffage du carburant (Diesel) | 30A
28. | Non utilisé
29. | Frein de stationnement électrique | 30A
30. | Système ABS | 60A
31. | Non utilisé
32. | Airbag | 5A
33. | Système d'éclairage avant adaptatif (AFL) | 15A
34. | Non utilisé
35. | Commande de lève-vitre conducteur et rétroviseurs | 5A
36. | Non utilisé
37. | Électrovanne de purge du canister
38. | Pompe à vu (moteur essence) | 20A
39. | Module de commande de la pompe à carburant | 20A
40. | Lave-glace avant et arrière | 10A
41. | Feu de route droit | 10A
42. | Ventilateur de refroidissement du moteur | 40A
43. | Essuie-glace avant | 30A
44. | Non utilisé
45. | Ventilateur de refroidissement du moteur | 30A
46. | Non utilisé
47. | Avertisseur sonore | 15A
48. | Ventilateur de refroidissement du moteur | 60A
49. | Module de carburant (fusible de la pompe à essence)
50. | Réglage de la hauteur des phares | 10A
51. | Boîtier papillon
52. | Chauffage du système de ventilation du carter (PCV)
53. | Calculateur de boîte de vitesses / Calculateur moteur | 7,5A
54. | Contrôle du câblage | 7,5A
K1. | Relais de réserve
K2. | Relais de démarreur
K3. | Relais de boîte de vitesses
K4. | Relais de dégivrage de la lunette arrière
K5. | Relais de pompe de lave-projecteurs
K6. | Relais de feu de croisement gauche
K7. | Relais de pompe à essence
K8. | Relais de feu diurne droit
K9. | Relais de chauffage du carburant (Diesel)
K10. | Relais de réserve
K11. | Relais de vitesse lente du ventilateur de refroidissement
K12. | Relais de vitesse rapide du ventilateur de refroidissement
K13. | Relais de vitesse moyenne du ventilateur d'habitacle
K14. | Relais principal d'allumage
F01. | Boîtier de commande des bougies de préchauffage (Diesel) - 80A
F02. | Module de direction assistée - 80A
F03. | Chauffage d'appoint électrique - 100A
F04. | Moto-ventilateur de refroidissement - 80A
Dans le coffre à bagages

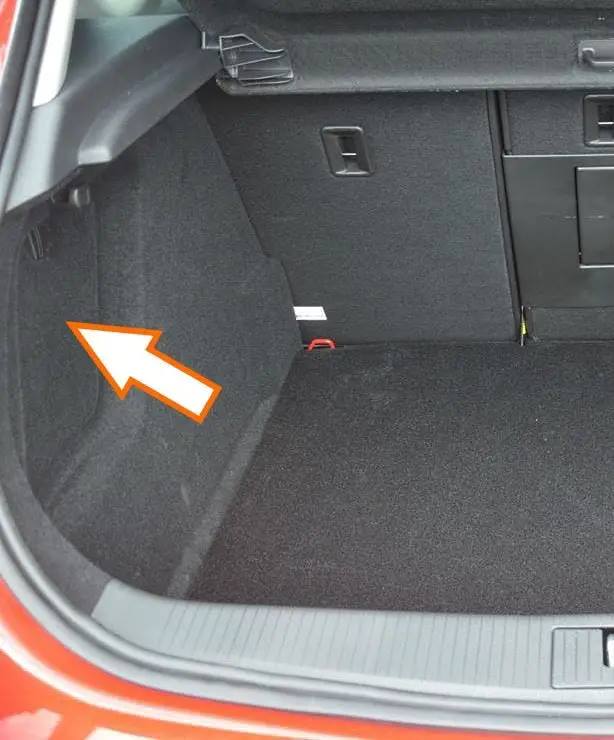

La boîte à fusibles se situe sur le côté gauche du coffre.

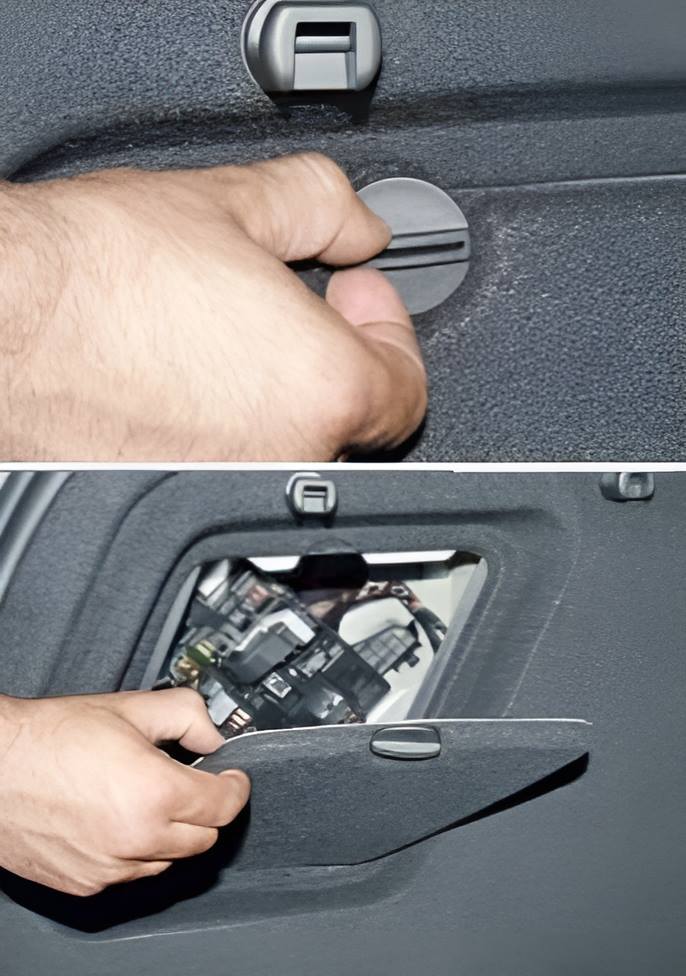

Pour accéder à la boîte à fusibles du coffre, tournez le verrou situé sur la garniture la térale gauche de 90°, puis rabattez le cache.

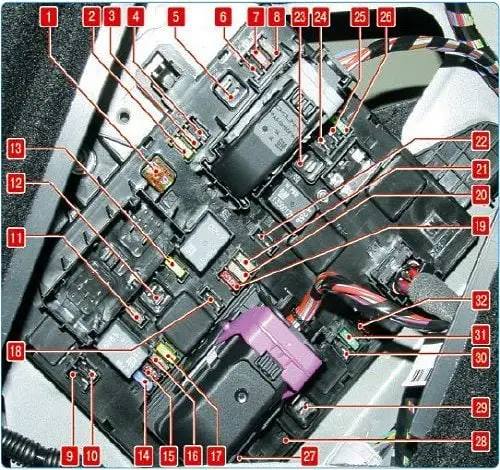

Schéma
N° | Affectation | Intensité (A)
1. | Module d'attelage | 40A
2. | Prise d'attelage | 30A
3. | Aide au stationnement (Parktronic)
4. | Non utilisé
5. | Non utilisé
6. | Non utilisé
7. | Non utilisé
8. | Alarme antivol | 10A
9. | Non utilisé
10. | Module de commande de carrosserie (BCM) | 5A
11. | Module d'attelage, prise de remorque | 10A
12. | Non utilisé
13. | Connecteur du faisceau d'attelage X88 | 20A
14. | Non utilisé
15. | Lève-vitre conducteur, rétroviseurs extérieurs | 7,5A
16. | Rétroviseur intérieur électrochrome | 5A
17. | Non utilisé
18. | Non utilisé
19. | Volant chauffant | 10A
20. | Toit ouvrant / Ventilation | 20A
21. | Sièges chauffants | 25A
22. | Non utilisé
23-30. | Non utilisé
31. | Système audio / Amplificateur | 30A
32. | Amortissement piloté (FlexRide), avertisseur de changement de voie | 10A

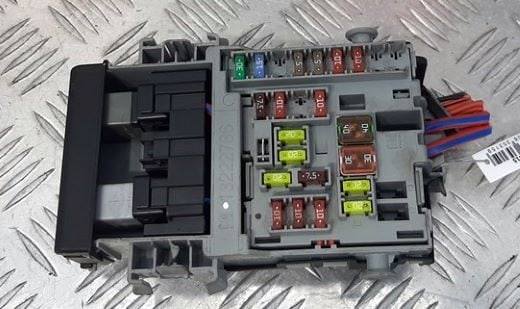

Dans l'habitacle

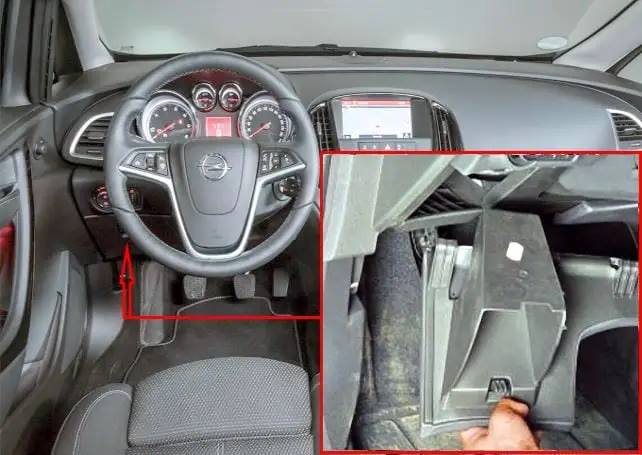

Pour accéder à la boîte à fusibles de l'habitacle, retirez le vide-poches situé à gauche du volant.
Exemple en image.
Vidéo explicative pour accéder à la boîte à fusibles.

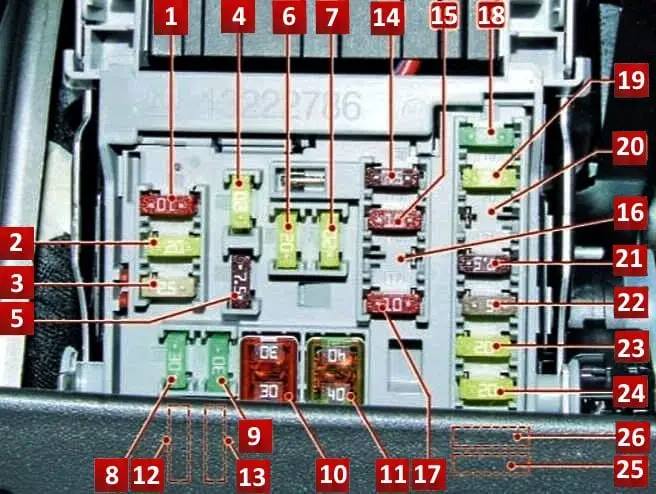

Schéma
N° | Affectation | Intensité (A)
1. | Écran d'affichage | 10A
2. | Éclairage extérieur | 20A / 25A
3. | Éclairage extérieur | 20A / 25A
4. | Système audio | 20A
5. | Système d'infodivertissement | 7,5A
6. | Prise avant, fusible de l'allume-cigare | 20A
7. | Prise arrière (allume-cigare) | 20A
8. | Feu de croisement gauche (Halogène) | 30A
9. | Feu de croisement droit (Halogène) | 30A
10. | Verrouillage des portes | 30A
11. | Chauffage, ventilation et climatisation | 40A
12. | Réglage électrique du siège conducteur | 25A
13. | Prise de diagnostic (OBD) | 7,5A
15. | Airbags | 7,5A
16. | Verrouillage centralisé | 10A
17. | Climatisation | 10A
18. | Relais logistique | 30A
19. | Feux de stop, feux de recul, éclairage intérieur | 20A
20. | Système de détection d'occupation du siège passager | 5A
21. | Combiné d'instruments | 10A
22. | Contacteur d'allumage | 5A
23. | Module de commande de carrosserie (BCM) | 20A
24. | Module de commande de carrosserie (BCM) | 20A
25. | Verrouillage de la colonne de direction | 20A
26. | Prise pour équipements spécifiques (accessoires) | 20A
