En automne 2005, la cinquième génération de la Mercedes-Benz Classe S a été présentée au Salon international de l'automobile de Francfort. La nouveauté est devenue un peu plus large, plus longue et plus haute que son prédécesseur W220, et a également reçu trois nouveaux moteurs puissants (l'augmentation de puissance a été jusqu'à 26%). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe S W221 / C216 (cinquième génération ; désignations S350, S450, S500, S65 AMG, S63) 2005, 2006, 2007, 2008, 2009 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

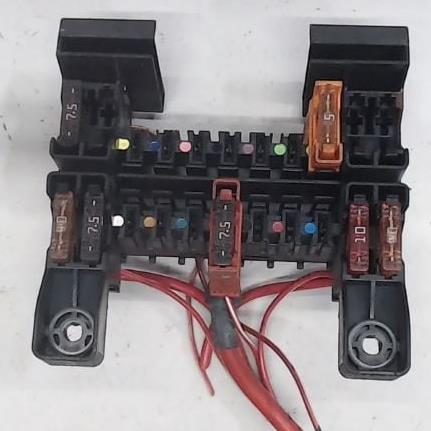

Dans le coffre à bagages

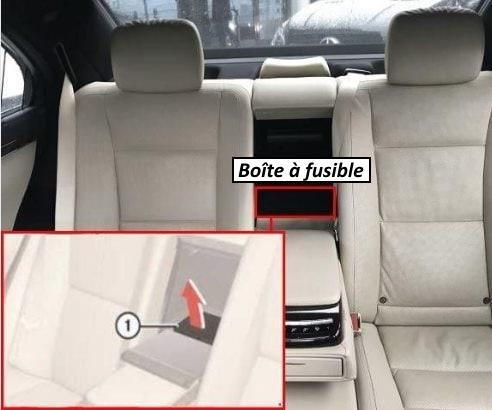

L'accès se fait par l'habitacle. Vous devez rabattre l'accoudoir. Ensuite, retirez le revêtement et le cache en plastique ?
La photo est un exemple.

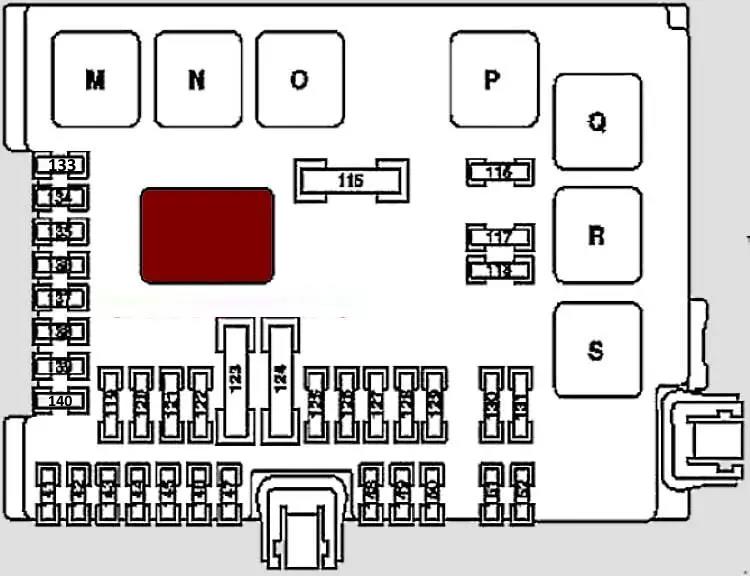

Schéma
No | Affectation des relais
M. | Borne 15
N. | Borne 15R
O. | Relais de prise
P. | Chauffage de la lunette arrière
Q. | Relais de pompe de circulation du refroidisseur d'air de suralimentation
R. | Relais allume-cigare 221
S. | Relais de pompe à essence
No | Affectation des fusibles | Ampères
115. | Chauffage de la lunette arrière | 50A
116. | Moteur : 275 : pompe de circulation du refroidisseur d'air de suralimentation | 10A
117. | Allume-cigare arrière | 15A
118. | Moteur : 272, 273, 642 : fusible pompe à gicleur | 30A
119. | Panneau de commande central à l'avant de l'habitacle | 7,5A
120. | Vide
121. | Unité de commande du tuner audio | 10A
122. | COMAND | 7,5A
123. | Prétensionneur de ceinture de sécurité avant droite réversible | 40A
124. | Prétensionneur de ceinture de sécurité avant gauche réversible | 40A
125. | Vide
126. | Panneau de commande au plafond | 25A
127. | Pompe pneumatique pour siège multicontours, pompe pneumatique pour réglage dynamique du siège | 30A
128. | Moteur : 275 : module de commande de la pompe à essence | 25A
129. | Panneau de commande à montage au plafond | 25A
130. | C216 : module de commande pour système de frein de stationnement à commande électrique | 30A
131. | Module amplificateur d'antenne au-dessus de la lunette arrière | 7,5A
133. | Module de commande pour détection de remorque | 15A
134. | Bloc de prises dans le coffre | 15A
135. | Module de commande du capteur radar (SGR), module de capteur radar à courte portée à l'avant, module de capteur radar à courte portée à l'arrière | 7,5A
136-138. | Non utilisé
139. | Glacière dans le dossier de la banquette arrière | 15A
140. | Prise 12 V | 15A
141. | Module de commande de la caméra de recul | 5A
142. | Module de commande PTS (Parktronic) ; Distronic Plus : module de commande du capteur radar (SGR) | 7,5A
143. | Module de commande de la banquette arrière | 25A
144. | Module de commande de la banquette arrière | 25A
145. | Module de commande de détection de remorque | 20A
146. | Détection de remorque module de commande | 25A
147. | Module de commande HDS (fermeture à distance du couvercle de coffre) | 30A
148. | Module de commande UHl (interface universelle pour téléphone portable) | 7,5A
149. | Module de commande du système de commande vocale | 5A
150. | Tuner TV combiné (analogique/numérique) | 7,5A
151. | Module de commande pour système de freinage de stationnement à commande électrique | 25A
152. | Module amplificateur d'antenne au-dessus de la lunette arrière | 7,5A
À l'intérieur du véhicule
On y trouve deux boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.

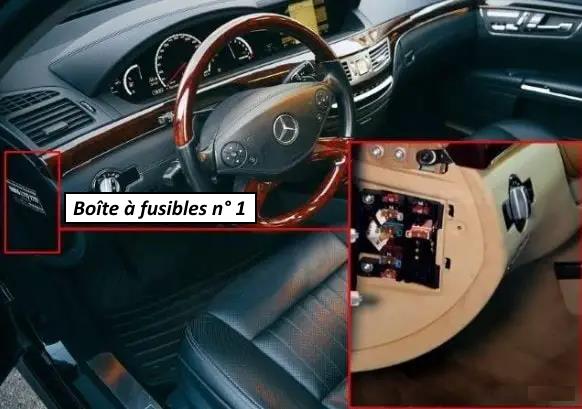

Boîte à fusibles n° 1
Elle se trouve du côté conducteur, à l'extrémité du tableau de bord, sur le côté gauche.
Schéma
N° | Ampères | Affectation des fusibles
92. | 40A | Module de commande du siège avant gauche
93. | 7.5A | Module de commande du système de sécurité passive ou du système de détection du poids du passager Module de commande (USA)
94. | Vide
95. | Vide
96. | 5A | Module de commande RDK (système de contrôle de la pression des pneus (Siemens))
97. | 7.5A | W221 : module de commande contrôleur audio-vidéo (système de divertissement multimédia dans l'habitacle arrière)
98-100. | Vide
101. | 10A | Écran gauche de l'habitacle arrière et écran arrière droit
102. | 40A | Module de commande du siège avant droit
103. | 7.5A | Module de commande ESP
104. | 40A | Module de commande du tuner audio
105. | Vide
106. | 10A | Module de commande de télépéage (ETC) (Japon)
107. | 5A | C216 : unité SDAR
108. | 5A | Module de commande de la climatisation arrière
109. | 15A | W221 : connecteur intermédiaire pour ventilateur électrique de l'habitacle arrière
110. | 7.5A | W221 Module de commande multi-circuit du dossier arrière gauche et droit
111. | 5A | Module de commande HBF
112. | 5A | W221 Module de commande de porte avant gauche et droite
113. | Vide

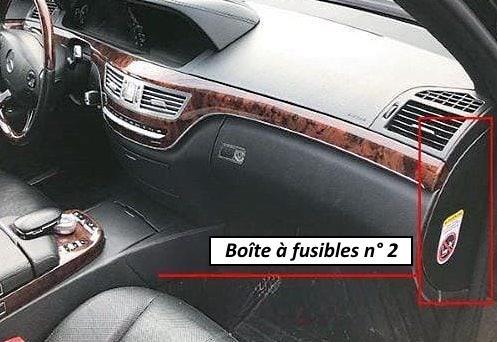

Boîte à fusibles n° 2
Elle se trouve côté passager, à l'extrémité du tableau de bord, sur le côté droit.
La photo est un exemple.

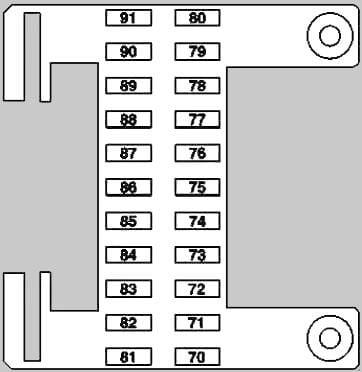

Schéma
N° | Ampères | Affectation
70. | 40A | C216 : élément de porte, côté gauche ou W221 : élément de porte avant, côté droit
71. | 15A | Unité Keyless-Go
72. | Non utilisé
73. | 5A | Module de commande COMAND (Japon)
74. | 30A | Module de commande HDS (fermeture à distance du couvercle de coffre)
75-78. | Non utilisé
79. | 7.5A | Sirène d'alarme avec cellule de batterie supplémentaire
80. | 40A | C216 : module de porte gauche ou W221 : module de porte avant gauche
81. | 30A | module de commande arrière ou 40A | module de porte arrière gauche
82. | 30A | Module de commande arrière ou 40A | Module de porte arrière gauche
83. | 30A | Module d'asservissement ACP pour DIRECT SELECT (A80)
84-89. | Vide
90. | 20A | C216 : chauffage STH (chauffage autonome) ou W221 : chauffage STH ou ZUH (chauffage autonome)
91. | 5A | Unité de réception pour la télécommande radio du chauffage auxiliaire STH
Dans le compartiment moteur
On y trouve deux boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.
Boîte à fusibles

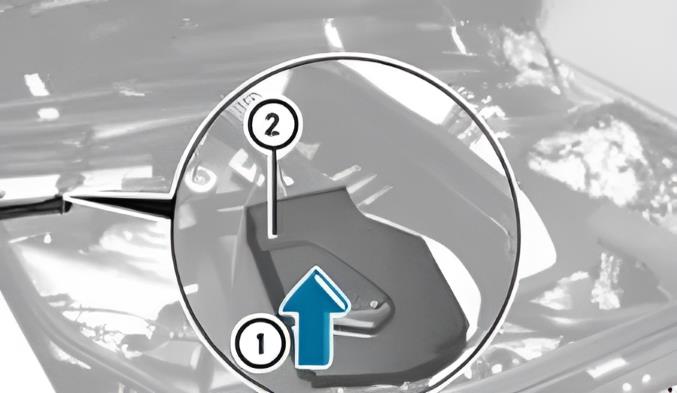

La boîte à fusibles principale pour le moteur se trouve en haut à droite.

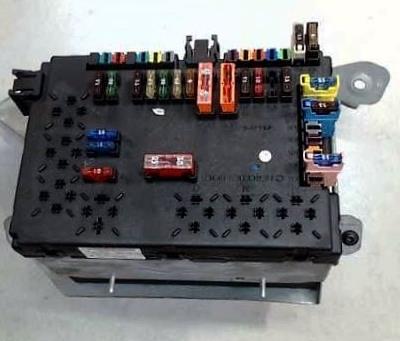

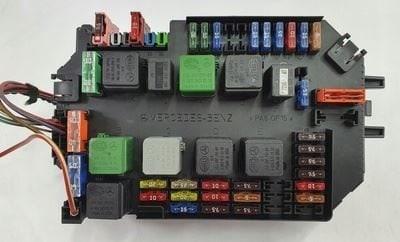

Photo - vue générale.

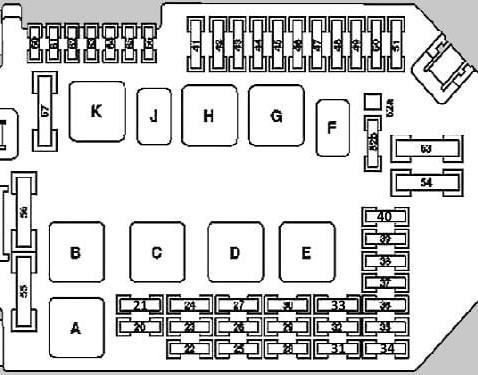

Plan
N° | Affectation des relais
A. | Pompe à air
B. | Compresseur de suspension pneumatique
C. | Borne de relais 87, moteur
D. | Borne de relais 15
E. | Relais pour circuit électrique borne 87, châssis
F. | Avertisseur sonore
G. | Borne 15R
H. | borne de relais 50, démarreur
J. | Borne de relais 15, démarreur
K. | Balais d'essuie-glace chauffés+
No | Ampères | Affectation des fusibles
20. | 10A | Moteur : 642 : calculateur système CDI ou Moteur : 272, 273, 275 : calculateur ME
21. | 20A | moteur : 272, 273, 275 : cosse pour borne de circuit 87 M1i
22. | 15A | moteur : 272, 273 : cosse pour circuit borne 87
23. | 20A | Cosse pour le circuit de la borne 87 et du moteur : 275 (C216) : Cosse pour le circuit électrique de la borne 87 M1i ou moteur : 273 (C216) : Cosse du circuit électrique de la borne 87 M2e ou moteur : 272, 273 (W221) : Cosse du circuit de la borne 87M2i ou moteur : 642 : Cosse du circuit de la borne 87
24. | 25A | moteur : 272, 273 : cosse pour le circuit de la borne 87M1e. ou moteur : 642 : boîtier de commande du système CDI
25. | 7.5A | Combiné d'instruments
26. | 10A | Unité de phares avant gauche
27. | 10A | Unité de phares avant droite
28. | 7.5A | Moteur : 275 : calculateur EGS ou sauf moteur 275 (W221) : Appareil de commande intégré dans la boîte de vitesses automatique (VGS)
29. | 5A | Boîtier de commande SAM avec module de fusibles et de relais à l'arrière de l'habitacle
30. | 7.5A | Moteur : 642 : calculateur du système CDI ou moteur : 272, 273 : calculateur ME ou moteur : 275 : unité ME, unité de pompe à carburant
31-34. | Vide
35. | 5A | Module de commande du frein de stationnement électrique
36. | 10A | Connecteur de diagnostic
37. | 7.5A | Unité EZS
38. | 7.5A | Unité de commande d'interface centrale
39. | 7.5A | Combiné d'instruments
40. | 7.5A | Panneau de commande supérieur de la centrale
41. | 30A | Moteur d'essuie-glace électrique subordonné
42. | 30A | Moteur électrique principal de l'essuie-glace
43. | 15A | Fusible allume-cigare avant Mercedes 221 / c216
44. | Non utilisé
45. | Non utilisé
46. | 15A | Module du système ABC (système actif de régulation de niveau) / Module du système AIRmatic avec ADS (W221, sans ABC (système actif de régulation de niveau))
47. | 15A | Module SAM avec fusible et module relais, avant
48. | 15A | Module SAM avec fusible et module relais, avant
49. | 10A | Module électronique de la colonne de direction
50. | 15A | Module KLA
51. | 7.5A | Afficheur COMAND
52a. | Vide
52b. | 15A | Klaxon gauche et klaxon droit
53. | 30A | Module d'asservissement de la boîte automatique pour DIRECT SELECT
54. | 40A | Unité de recirculation de l'air du climatiseur d'habitacle
55. | 60A | Moteur : 272, 273 : Pompe à air électrique
56. | 40A | Module de compresseur AIRmatic (W221, sans ABC (Active Body Level Control))
57. | 40A | Zone chauffée de la position de base du balai d'essuie-glace.
60. | Non utilisé
61. | 7.5A / 10A | C216 : module des systèmes de sécurité passive ou 10A | W221 : module des systèmes de sécurité passive
62. | 5A | Module de vision nocturne
63. | Non utilisé
64. | 7.5A | W221 à partir du 1.9.06 : bobine magnétique pour appuie-tête NECK-PRO du siège conducteur et bobine magnétique pour appuie-tête NECK-PRO du siège passager avant
65. | Vide
66. | 7.5A | Module DTR (Distronic, Distronic Plus)

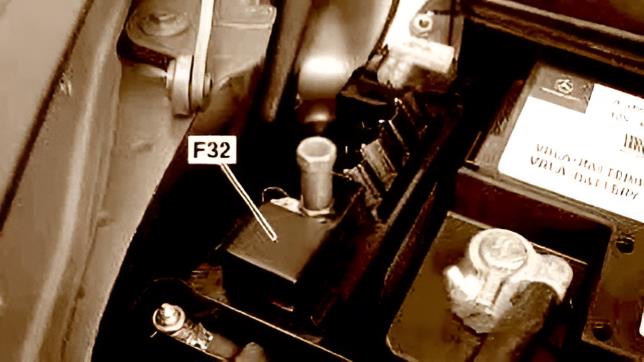

Fusibles de puissance
Se trouve à proximité de la batterie.
Schéma
N° | Ampères | Description
F32f1. | 400A | Démarreur
F32f2. | 150A | Sauf moteur 642 : alternateur ou 200A | Moteur 642 : alternateur
F32f3. | 150A | -
F32f4. | 150A | Ventilateur d'aspiration du moteur et de la climatisation avec régulateur intégré
F32f5. | 200A | Moteur 642 : chauffage d'appoint PTC
F32f6. | 200A | SAM avec module fusible et relais, avant
F32f7. | 40A | ESP
F32f8. | 25A | ESP
F32f9. | 20A | SAM avec module fusible et relais, avant
F32f10. | 7.5A | Unité de contrôle du réseau de bord
