La 4e génération de la Classe S a été présentée en 1998 au Salon de l'automobile de Paris. Le créateur du modèle était Steve Mattin. En 2002, la voiture a subi un restyling. Dans cet article, nous allons jeter un regard détaillé sur l'affectation des fusibles et des relais dans la Mercedes Classe S W220 (quatrième génération ; désignations S280, S320, S350, S430, S500, S600, S55 AMG, S63 AMG, S65 AMG, S320 CDI, S400 CDI) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 années modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur
C'est ici que se trouvent trois boîtes à fusibles chargées de protéger les circuits électriques du véhicule.
Unité n° 1

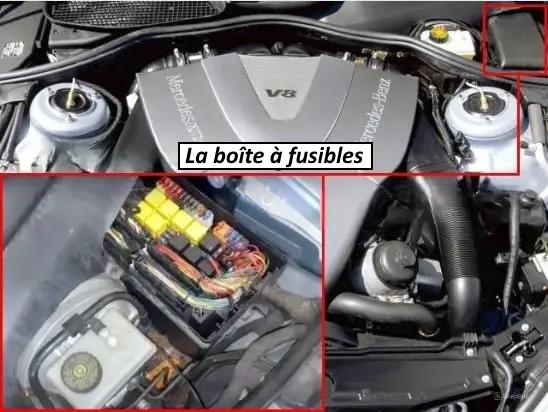

La boîte à fusibles principale se trouve du côté du conducteur.

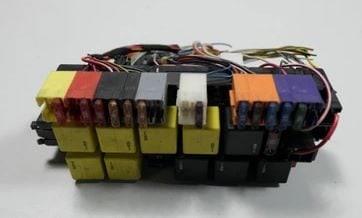

Vue générale de l'unité principale.

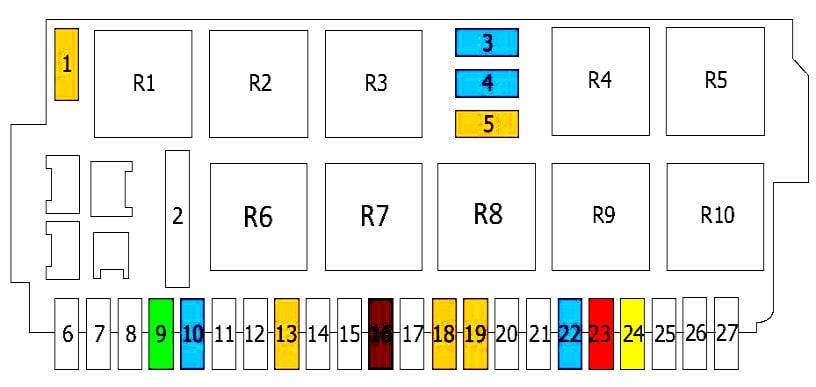

Plans
Modèles postérieurs à 2002.
Modèles jusqu'à 2002.
N° | Affectation des relais
R1. | Relais de dégivrage des essuie-glaces
R2. | Relais borne 15
R3. | Relais borne 15R
R4. | Réglage de la colonne de direction 1/2, horizontal
R5. | Réglage de la colonne de direction 1/2, horizontal
R6. | Lave-phares haute pression
R7. | Relais essuie-glace haut/bas
R8. | Essuie-glace
R9. | Réglage de la colonne de direction 1/2, vertical
R10. | Réglage de la colonne de direction 1/2, vertical
N° | Affectation des fusibles | Ampères
1. | relais de dégivrage des essuie-glaces | 40A
2. | relais de lave-phares haute pression | 50A
3. | réglage de la colonne de direction, horizontal | 15A
4. | réglage de la colonne de direction, vertical | 15A
5. | relais d'essuie-glace | 40A
6. | interrupteur de chauffage (avant 2002) | 7,5A | ou non utilisé (après 2002)
7. | vide
8. | vide
9. | suspension pneumatique, calculateur ADS, calculateur de carrosserie | 30A
10. | pompe de lave-glace | 15A
11. | allume-cigare avant w220 (avant 2002) et éclairage du cendrier (avant 2002) | 15A | ou non utilisé (après 2002)
12. | détection automatique de siège (avant 2002) et voyant de boucle de ceinture de sécurité (avant 2002) | 7,5A | ou Non utilisé (après 2002)
13. | commande de porte avant gauche | 40A
14. | vide
15. | vide
16. | interrupteur de feu stop | 7,5A
17. | vide
18. | téléphone, système d'appel d'urgence | 5A
19. | tendeur de ceinture de sécurité (avant 2002) | 5A
20. | prise de diagnostic (avant 2002) et tableau de bord (avant 2002) | 5A | ou Non utilisé (après 2002)
21. | tableau de bord (avant 2002) | 5A | ou non utilisé (après 2002)
22. | tableau de bord (avant 2002) | 5A | ou système audio (après 2002) et affichage radio à distance (après 2002) | 15A
23. | commande de climatisation (avant 2002) et unité de commande de la climatisation (avant 2002) ou tuner TV (après 2002) et changeur de CD (après 2002) | 10A
24. | prise de diagnostic (avant 2002) | 10A | ou système audio (avant 2002) / console centrale (avant 2002) | 20A
25. | non utilisé (avant 2002) ou amplificateur audio (après 2002) | 25A
26. | module de commande supérieur (avant 2002) 10A ou non utilisé (après 2002)
27. | vide
Unité n° 2

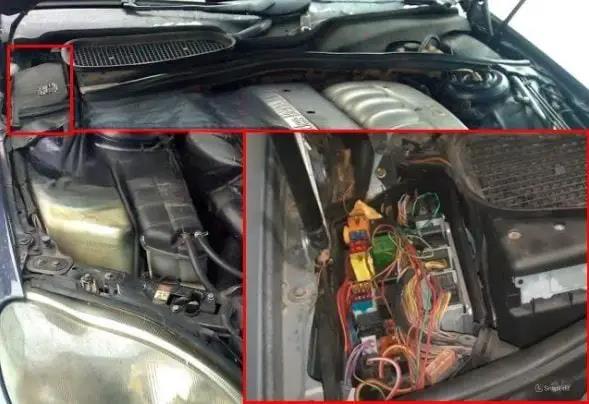

La boîte à fusibles supplémentaire se trouve du côté passager.

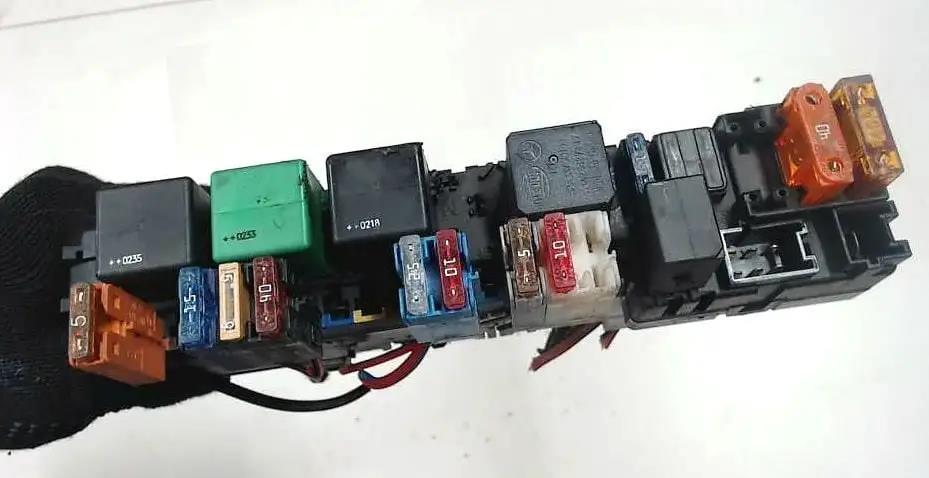

Vue générale de l'unité.

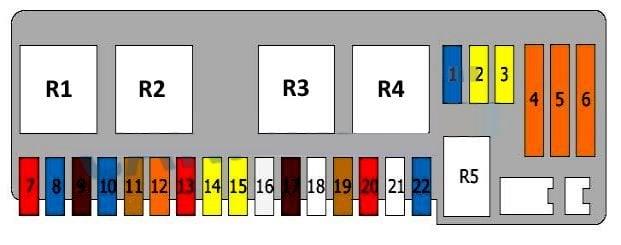

Schéma
N° | Affectation des relais
R1. | Relais, électronique du moteur
R2. | Démarreur
R3. | Unité de contrôle du moteur, diesel ou pompe à air
R4. | Relais du compresseur d'air
R5. | Avertisseur sonore
N° | Affectation des fusibles | Ampères
1. | klaxon | 15A
2. | relais, électronique du moteur | 20A
3. | relais, électronique du moteur | 20A
4. | relais pompe à air secondaire | 40A
5. | relais compresseur d'air | 40A
6. | système de chauffage | 40A
7. | appareil de commande de la traction avant 2002 | 5A | ou appareil de contrôle de la traction après 2002 | 10A
8. | chauffage du volant (après 2002) | 15A | ou vide (avant 2002)
9. | système d'éclairage diurne | 7,5A
10. | unité de commande de la boîte de vitesses / levier de vitesses pour boîte automatique | 15A
11. | ouverture du coffre à bagages | 5A
12. | unité de commande de porte, avant droite | 40A
13. | lampes au xénon et réglage des phares | 10A
14. | chauffage d'appoint | 20A
15. | relais, système d'air supplémentaire | 20A
16. | unité de commande du moteur, diesel / relais de démarreur | 25A
17. | appareil de commande du moteur, diesel / chauffage du collecteur d'admission | 7,5A
18. | vide
19. | calculateur de carrosserie / calculateur ADS / suspension pneumatique | 5A
20. | relais, système d'air supplémentaire / appareil de commande de climatisation / commande de soufflerie | 10A
21. | appareil de commande du ventilateur ou non utilisé (avant 2002) | 7,5A | ou vide (après 2002)
22. | bobines d'allumage et condenseurs | 15A
Unité n° 3

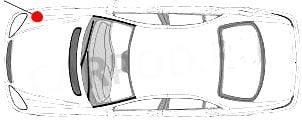

Les véhicules postérieurs à l'année modèle 2002 sont équipés d'une autre boîte à fusibles.

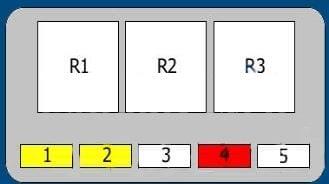

Plan
R1. | Système Motronic
R2. | Relais d'air de suralimentation
R3. | Relais de module de carburant dans le réservoir (relais de pompe à essence) ou vide.
1. | système motronique | 20A
2. | système motronique | 20A
3. | vide
4. | relais d'air de suralimentation | 20A
5. | vide
À l'intérieur du véhicule
On y trouve deux boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.
Unité n° 1

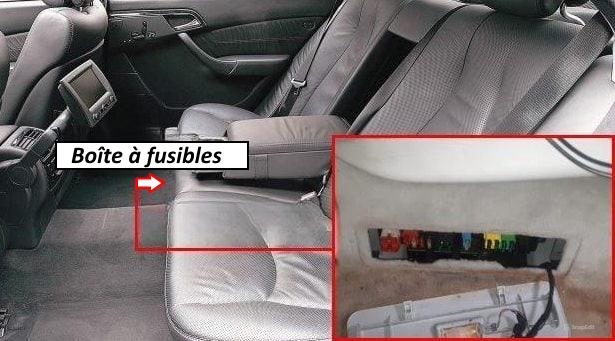

Il se trouve sous le siège passager arrière.

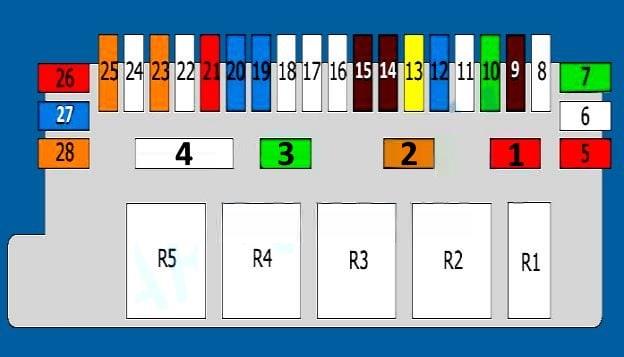

Schéma
N° | Affectation des relais
R1. | Relais rideau de lunette arrière
R2. | Relais pour capteur de traction
R3. | Relais borne 15
R4. | Relais supplémentaire, pompe à carburant
R5. | Relais chauffage de la lunette arrière
N° | Affectation des fusibles | Ampères
1. | relais rideau de lunette arrière | 10A
2. | capteur de glissement | 5A
3. | relais supplémentaire, module de carburant (fusible pompe à essence Mercedes w220) | 30A
4. | relais de chauffage de la lunette arrière | 50A
5. | calculateur de remorque | 10A
6. | fiche de remorque | 25A
7. | calculateur de remorque | 30A
8. | fermeture du compartiment à bagages, relais d'ouverture du compartiment à bagages | 25A
9. | appareil de commande Keyless Go | 7,5A
10. | appareil de commande (pour taxi) | 30A
11. | vide
12. | unité de commande vocale, téléphone avec kit mains libres | 15A
13. | équipement du système pneumatique (PSE) | 20A
14. | téléphone | 7,5A
15. | appareil de commande multifonctions, amplificateur d'antenne | 7.5A
16. | vide
17. | amplificateur audio | 25A
18. | sièges arrière électriques | 25A
19. | pompe de circulation du liquide de refroidissement et climatisation arrière | 15A
20. | climatisation arrière | 15A
21. | unité de commande du système de contrôle de la pression des pneus | 10A
22. | prétensionneur de ceinture, avant gauche | 25A
23. | commande de porte, arrière gauche | 40A
24. | prétensionneur de ceinture, avant droit | 25A
25. | unité de commande de porte, arrière droit | 40A
26. | système Parktronic | 10A
27. | réfrigérateur (dans le dossier de la banquette arrière) | 15A
28. | console supérieure (dans le toit) | 40A
Unité n° 2

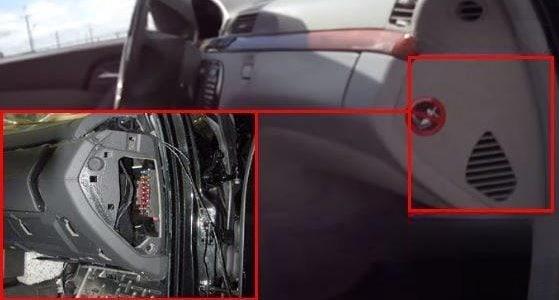

Il se trouve à l'extrémité du tableau de bord, côté passager, derrière la plaque de recouvrement.

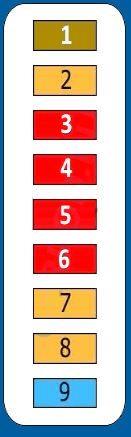

Schéma
N° | Affectation | Ampères
1. | unité de commande de la colonne de direction, unité de commande du moteur, unité de commande EIS, réveil | 7,5A
2. | tableau de bord | 5A
3. | module du panneau de commande supérieur | 10A
4. | connecteur de diagnostic (DLC) | 10A
5. | commande de climatisation, module de commande de la climatisation | 10A
6. | console centrale | 10A
7. | connecteur de diagnostic (DLC), tableau de bord | 5A
8. | tableau de bord | 5A
9. | éclairage du cendrier, fusible allume-cigare avant | 15A
