Fusibles et relais Volkswagen Passat B8, 2014 - 2019

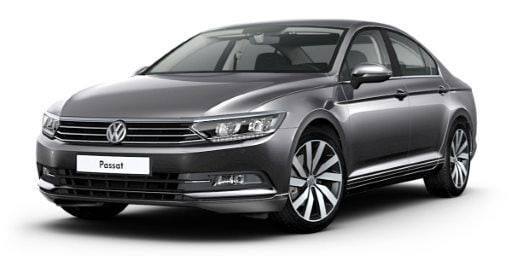

La Passat B8 a été présentée pour la première fois en juillet 2014 au centre de design de Volkswagen à Potsdam. Cette nouveauté a été construite sur la plateforme MQB, sur laquelle la famille VW Golf a également été conçue. Comme pour la génération précédente, la gamme de modèles se compose d'une berline, d'un break (Variant) et d'une version Alltrack à transmission intégrale. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Volkswagen Passat B8 (huitième génération ; indice d'usine type 3G) 2014, 2015, 2016, 2017, 2018, 2019 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons marquer le fusible de l'allume-cigare.

Dans le compartiment moteur

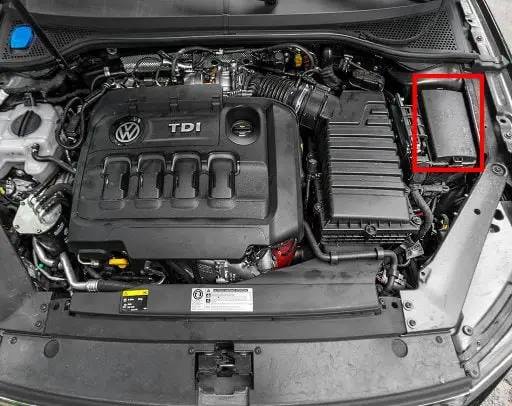

La boîte à fusibles se trouve sur le côté gauche du soubassement. Pour y accéder, il faut retirer le couvercle de protection.

Exemple d'accès.

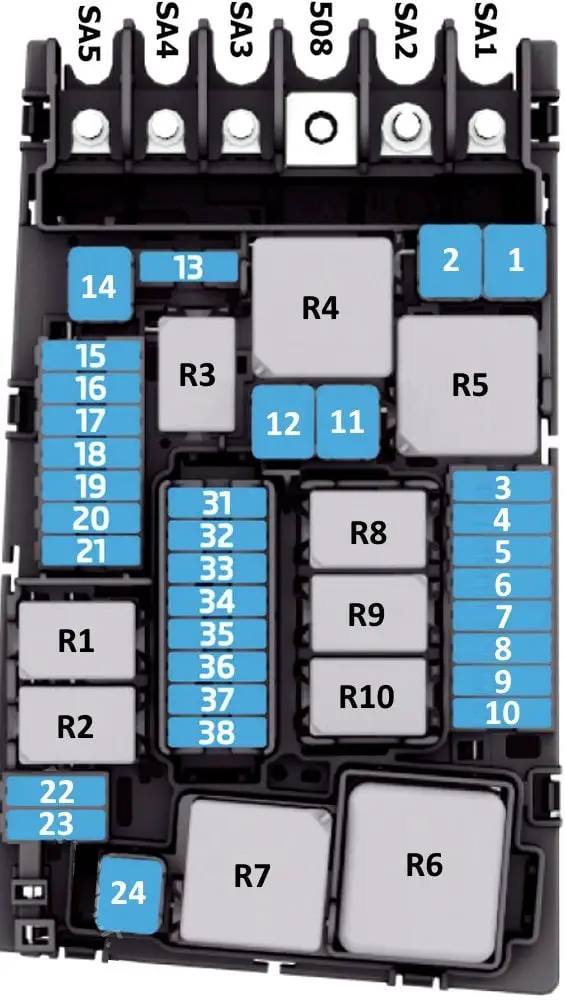

Schéma

No | Affectation des relais
R1. | Relais de démarreur 1
R2. | relais de démarreur 2
R3. | relais d'avertisseur sonore
R4. | Relais de chauffage haute puissance (modèles avec chauffage à air en option uniquement)
R5. | Diesel : relais d'alimentation (borne 30) ou essence : relais principal
R6. | Hybride : calculateur d'indication de manque de liquide de refroidissement ou Diesel : calculateur de bougie de préchauffage automatique
R7. | Relais de faible puissance de chauffage (modèles avec aérotherme en option)
R8. | Moteur à essence 1,8-2,0 litres : relais de puissance pour les composants du moteur ou hybride : relais de climatisation
R9. | Relais de chauffage du pare-brise 1
R10. | Relais de chauffage du pare-brise 2
N° | Affectation des fusibles | Ampères
SA1. | Relais pour l'alimentation en tension à la borne 15, circuits de protection no : 2, 14, 22, 22, 31, 31, 38, 41, 46, 51, 53 dans le bloc d'habitacle, relais pour prises de courant, ventilateurs de radiateur (uniquement modèles avec batterie arrière) | 125A / 80A
SA2. | Alternateur | 400A
SA3. | Boîtier de commande de la direction assistée (modèles avec batterie avant uniquement) | 80A
SA4. | Protection de circuit no : 1, 3, 15, 21, 23, 28, 43, 45, 50 dans le bloc d'habitacle, borne 30, appareil de commande de la direction assistée (modèles avec batterie arrière uniquement) | 80A
SA5. | Boîtier de commande de la direction assistée (modèles avec batterie arrière uniquement), ventilateur de radiateur, fusible 4 Alimentation électrique dans le porte-fusible A | 50A
1. | Centrale de commande ABS | 25A / 40A
2ème | Pompe hydraulique ABS, calculateur ABS | 40A
3. | Appareil de commande du moteur | 15A / 30A
4. | Sonde de niveau et de température d'huile, ventilateur de radiateur, relais pour système de dosage de reconditionneur, relais pour chaleur basse/élevée, électrovanne de filtre à charbon actif 1, vanne de commande d'arbre à cames 1, cames d'admission et d'échappement de cylindre 2 et 3, vanne de refroidissement de carburant, vanne de circulation d'air de turbocompresseur, unité de commande de direction assistée, vanne de commutation pour refroidisseur de recirculation des gaz d'échappement, électrovanne de commande de pression de suralimentation, régulateur de pression | 10A / 5A / 7.5A
5. | Soupape de dosage de carburant, soupape de régulation de la pression de carburant, entraînement des cames d'échappement A et B pour les cylindres 1-4, soupape de commande de l'arbre à cames 1, injecteur (cylindres 1-4),. Relais de puissance des composants du moteur, pompe de liquide de refroidissement de la batterie haute tension et pompe de liquide de refroidissement du circuit haute température, vanne de liquide de refroidissement de la boîte de vitesses | 10A
6ème | Interrupteur de feu stop | 5A / 7,5A
7. | Pompe de circulation, vanne de dosage de carburant, vanne de régulation de pression de carburant, vanne de régulation de pression d'huile, commande de store de radiateur moteur, vanne de refroidissement de culasse, régulateur de pression de suralimentation, pompe auxiliaire de chauffage, pompe de refroidissement d'huile de boîte de vitesses, vannes de commutation de liquide de refroidissement 2 et 1, pompe de refroidissement du circuit basse température, vanne d'arrêt de liquide de refroidissement, vanne de commutation du radiateur de recyclage des gaz d'échappement, pompe de refroidissement de recyclage des gaz d'échappement, pompe de refroidissement de recyclage des gaz d'échappement | 10A / 15A
8. | Chauffage de la sonde lambda, sonde lambda 1 avant catalyseur, chauffage de la sonde lambda 1 après catalyseur, sonde lambda 1 après catalyseur, émetteur de NOx | 10A / 15A
9. | Radiateur de ventilation de carter, bobines d'allumage 1-4 avec cascade de sortie, calculateur de bougies de préchauffage, pompe de refroidissement de l'air de suralimentation, débitmètre d'air massique, vanne de commande de l'arbre à cames d'échappement 1, électrovanne de filtre à charbon actif 1, vanne de commande de l'arbre à cames 1 | 5A / 10A / 7,5A / 20A
10. | Appareil de commande de la pompe à carburant | 10A / 15A / 20A
11. | Chauffage à air additionnel | 40A
12. | élément de chauffage d'air supplémentaire| 40A
13. | Servomoteur d'assistance au freinage, boîte de vitesses à double embrayage, boîte de vitesses à double embrayage mécatronique, pompe hydraulique auxiliaire 1 pour huile de boîte de vitesses | 15A / 30A
14. | Relais de chauffage du pare-brise | 30A / 40A
15. | Relais de klaxon | 15A
16. | Chargeur de batterie haute tension 1, relais de puissance pour les composants du moteur, l'électronique de puissance d'entraînement et de commande | 20A / 10A
17. | Relais principal, relais de chauffage des vitres, calculateur ABS, calculateur moteur, relais de tension aux bornes 30A | 7,5A
18. | Interface de bus de données de diagnostic, appareil de commande de surveillance de la charge de la batterie | 7,5A / 5A
19. | Appareil de commande du moteur d'essuie-glace | 30A
20. | Avertisseur sonore | 10A
21. | Boîte à double embrayage, relais 2 pour le chauffage des vitres, pompe hydraulique supplémentaire 1 pour l'huile de boîte, boîte à double embrayage mécatronique 15 / 30
22. | Appareil de commande du moteur | 7,5A / 5A
23. | Démarreur | 30A
24. | Servomoteur d'assistance au freinage, chauffage d'air supplémentaire | 40A
25-31. | Vide
32. | Pare-brise chauffant (modèles avec batterie arrière uniquement) | 30A
33. | Boîte à double embrayage, boîte à double embrayage mécatronique, accumulateur de pression dans le système de freinage | 30A / 15A
34. | Chauffage des vitres (modèles avec batterie avant uniquement), servofrein | 30A / 5A
35. | Relais de climatisation, appareil de commande du moteur d'essuie-glace | 7.5A / 30A
36. | Vide
37. | Appareil de commande du chauffage d'appoint | 20A
38. | Vide

Dans le compartiment intérieur

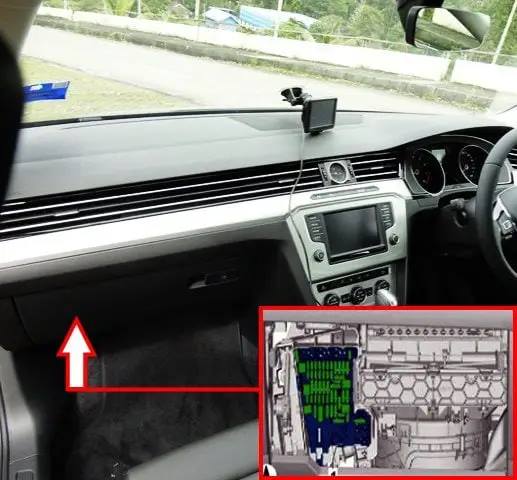

Volant droit : situé derrière la boîte à accessoires du côté passager.

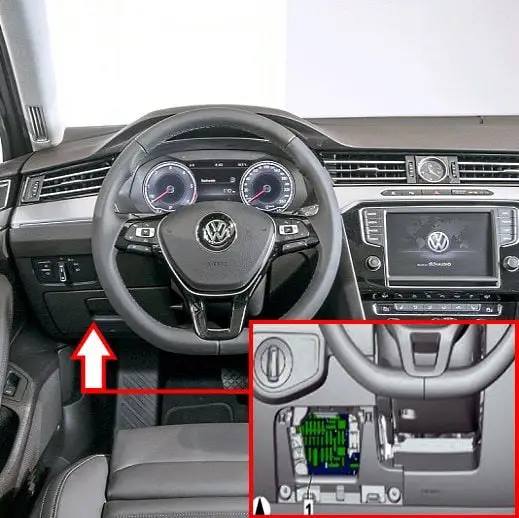

Volant gauche : situé côté conducteur, derrière le compartiment de rangement pour les petits accessoires.

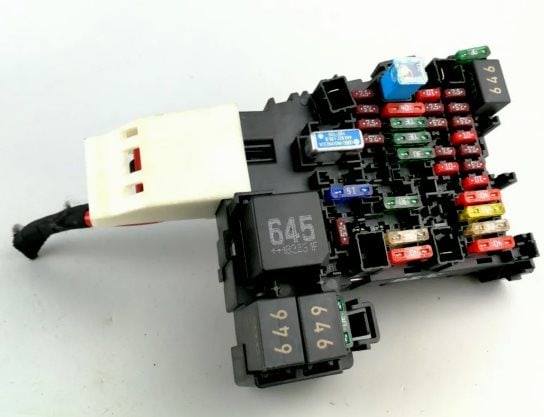

Vue générale de la boîte à fusibles dans l'habitacle de la Volkswagen Passat B8.

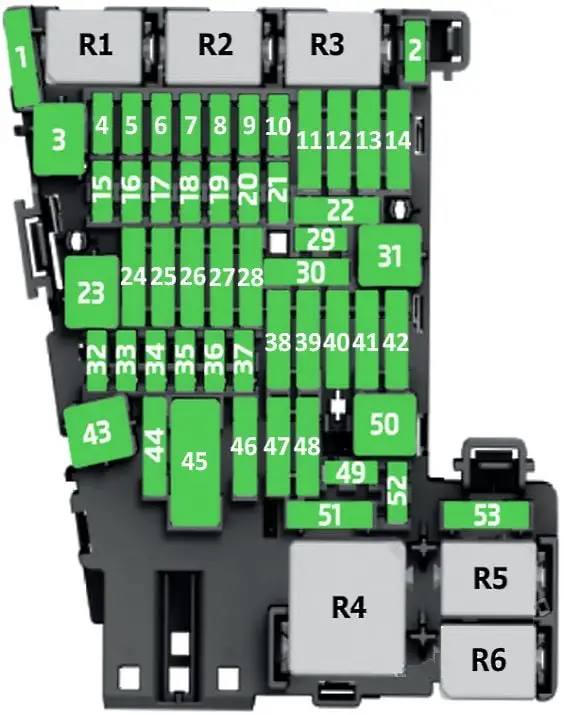

Schéma

No | Affectation des relais
R1. | Relais du système de dosage d'agent réducteur
R2. | Relais de l'accouplement magnétique
R3. | Vide
R4. | Relais pour l'alimentation en tension à la borne 15
R5. | Relais du chauffage de la lunette arrière
R6. | Relais allume-cigare (prise de charge)
No. | Affectation des fusibles | Ampères
F1. | Unité de commande du chauffage du resto | 30A
F2. | Appareil de commande de l'électronique de la colonne de direction | 10A
F3. | Vide
F4. | Bip sonore | 7,5A
F5. | Interface bus de données de diagnostic | 5A / 7,5A
F6. | Capteur pour alarme antivol, levier sélecteur | 5A / 7,5A
F7. | Horloge analogique, relais de chauffage de la lunette arrière, relais d'embrayage magnétique, unité de commande et d'affichage de la climatisation arrière, unité de commande du système de contrôle de la pression des pneus, éléments de commande du chauffage et de la climatisation, récepteur de télécommande du chauffage d'appoint du liquide de refroidissement, levier sélecteur | 10A
F8. | capteur de pluie et de luminosité, capteur d'alarme de sécurité, commutateur rotatif d'éclairage, éclairage intérieur avant, lampes de contour de porte arrière, rétroéclairage droit et gauche du tableau de bord, lampes de contour de porte avant, bouton de frein de stationnement électromécanique, connecteur de diagnostic, unité de commande de l'éclairage adaptatif et de la correction des phares | 10A / 7,5A
F9. | Appareil de commande de l'électronique de la colonne de direction | 1A / 5A / 7,5A
F10. | Lecteur de CD, écran du panneau d'information avant et du boîtier de commande, boîtier de commande de l'écran de projection, tuner TV | 7,5A / 10A
F11. | Projecteur avant gauche, calculateur de rétracteur de ceinture avant gauche, calculateur de réseau de bord | 25A / 40A
F12. | Appareil de commande pour 1 électronique d'information | 5A / 7,5A / 20A
F13. | Appareil de commande pour prétensionneur de ceinture avant gauche, appareil de commande électronique pour amortisseur de châssis | 15A / 25A
F14. | Appareil de commande pour ventilateur d'air d'admission | 30A / 40A
F15. | Appareil de commande pour verrouillage électronique de la colonne de direction | 10A
F16. | Compartiment de rangement pour téléphone portable avec interface, amplificateur de signal bidirectionnel pour téléphone portable et services de données, lecteur de carte à puce, hub USB, tuner TV | 7,5A
F17. | Unité de contrôle télématique pour surveillance en temps réel, combiné d'instruments, unité de contrôle module d'appel d'urgence et unité de communication | 5A / 7,5A
F18. | Unité de commande pour caméra de capote, caméra de capote arrière, caméra de recul, bouton de déverrouillage du couvercle de coffre | 7,5A
F19. | Interface pour système d'accès et de démarrage | 7,5A
F20. | Relais pour système de dosage de produit de récupération | 7,5A / 10A
F21. | Unité de commande des quatre roues motrices | 15A
F22. | Appareil de commande pour la détection de remorque | 15A
F23. | Appareil de commande du réglage du toit ouvrant, projecteur avant droit, appareil de commande du réseau de bord | 40A / 20A
F24. | Appareil de commande pour le réglage du toit ouvrant, appareil de commande du réseau de bord, projecteur avant droit | 30A / 40A
F25. | Commande de la porte arrière gauche, moteur de la lunette arrière gauche et conduite à gauche : commande de la porte du conducteur (uniquement sur les modèles avec conduite à gauche) et conduite à droite : commande de la porte du passager | 30A
F26. | Sièges chauffants, calculateur de réseau de bord | 30A
F27. | Appareil de commande du réseau de bord, appareil de commande du système audio numérique | 40A / 30A
F28. | Appareil de commande pour détection de remorque | 25A / 20A
F29. | Vide
F30. | Raccord de service installation haute tension, batterie haute tension 1 | 10A
F31. | Phare avant gauche, appareil de commande du hayon, appareil de commande du réseau de bord | 40A / 30A
F32. | Systèmes auxiliaires du conducteur Caméra avant / Régulateur de vitesse adaptatif / Unité de commande d'aide au stationnement / Unité de commande de surveillance des angles morts | 10A / 7,5A
F33. | Témoin de désactivation de l'airbag passager, calculateur d'airbag | 7,5A / 5A
F34. | Module d'interrupteur 2 dans la console centrale, bouton de frein de stationnement électromécanique, rétroviseur intérieur, témoin de protection des piétons, capteur de pression du circuit de réfrigérant, capteur de qualité de l'air extérieur et d'humidité, relais de prise | 7,5A / 5A
F35. | Prise de diagnostic, unité de commande du correcteur de phares et de l'éclairage du tableau de bord, unité de commande du correcteur de phares, phares avant gauche, phares avant droit, moteur du correcteur de phares gauche, moteur du correcteur de phares droit | 10A / 7,5A
F36. | Module de sortie 1 pour projecteur à LED droit, projecteur avant droit | 7,5A / 5A
F37. | Module de sortie 1 pour phare à LED gauche, phare avant gauche | 7,5A / 5A
F38. | Unité de commande de détection de remorque | 25A
F39. | Conduite à gauche : module de commande de la porte du passager (modèles à conduite à gauche uniquement) ou conduite à droite : module de commande de la porte du conducteur / module de commande de la porte arrière droite, moteur de lève-vitre arrière droit | 30A
F40. | Prise 12V et fusible allume-cigare Volkswagen Passat B8 | 20A
F41. | Boîtier de commande du rétracteur de ceinture avant droite | 25A
F42. | Verrouillage central, appareil de commande du réseau de bord | 40A
F43. | Appareil de commande pour système audio numérique, appareil de commande du réseau de bord | 40A / 30A
F44. | Appareil de commande pour détection de remorque | 15A
F45. | Commutateur de réglage du soutien lombaire du siège conducteur, calculateur de réglage du siège conducteur, calculateur de réglage du siège avant gauche, calculateur de massage, soufflerie du coussin du siège avant gauche 1, soufflerie du dossier du siège avant gauche 1 | 15A
F46. | Convertisseur DC/AC avec prise de courant, 12V-230V.    | 30A
F47. | Boîtier de commande des rideaux arrière, moteur d'essuie-glace arrière | 7,5A / 15A
F48. | Boîtier de commande pour alternateur de klaxon moteur | 7,5A
F49. | Relais de démarreur 1, relais de démarreur 2, capteur de position d'embrayage, batterie haute tension 1 | 7,5A / 5A
F50. | Appareil de commande du hayon | 40A
F51. | Appareil de commande et d'affichage de la climatisation arrière | 25A
F52. | Appareil de commande d'amortissement à commande électronique | 15A
F53. | Relais de chauffage de la lunette arrière | 30A
