La Passat est une famille de voitures de taille moyenne de Volkswagen, produite de 1973 à aujourd'hui. Le nom de la voiture vient du vent du même nom. La septième génération a été présentée pour la première fois au Salon de l'automobile de Paris en septembre 2010. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW Passat B7 (septième génération ; marques de carrosserie 365 / 362 ; plate-forme PQ46) 2010, 2011, 2012, 2013, 2014, 2015 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

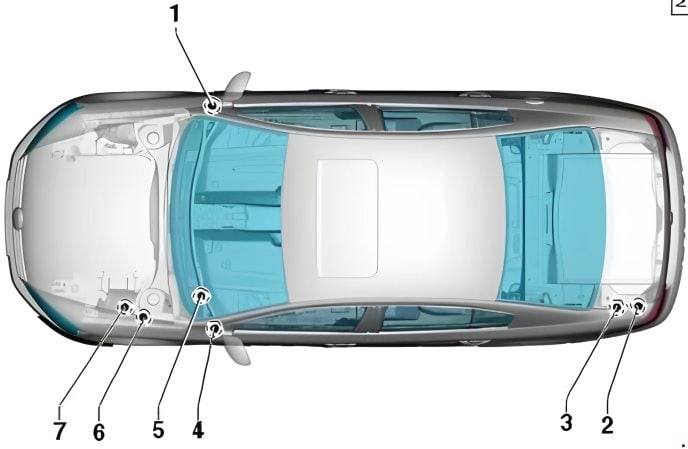

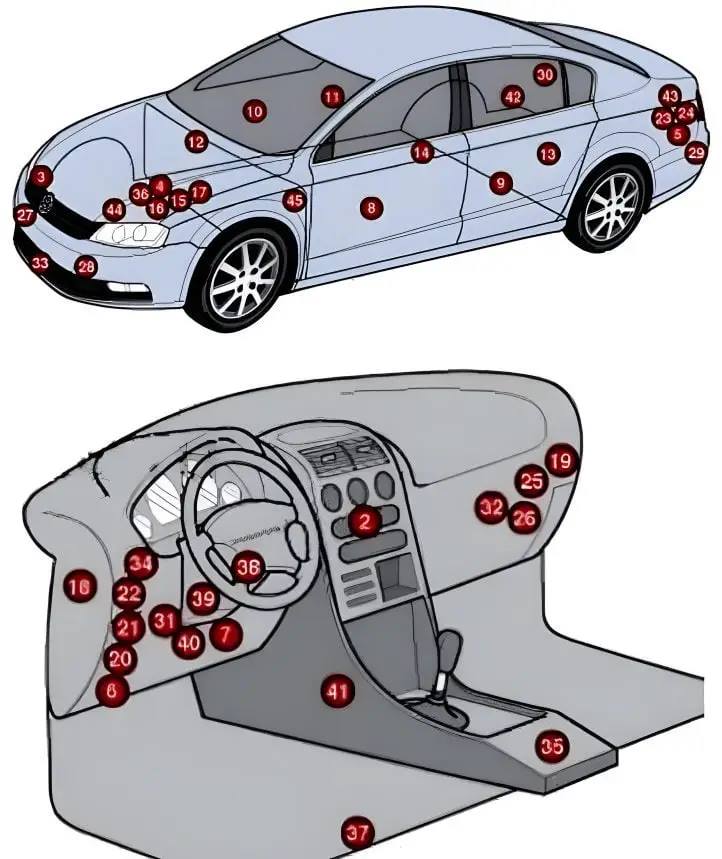

Emplacement des blocs de montage
No | Modules
1. | Boîte à fusibles dans l'habitacle du côté passager,
2. | Bloc à proximité de la batterie,
3. | Bloc derrière le revêtement dans le coffre,
4. | Boîte à fusibles dans l'habitacle, côté conducteur,
5. | Relais de la cabine,
6. | Bloc de montage dans la zone située sous le capot,
7. | Boîte à fusibles d'alimentation

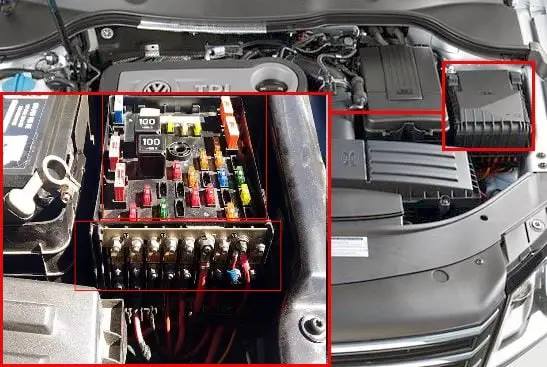

Sous le capot moteur
Les blocs de montage se trouvent sur le côté gauche, à proximité de la batterie.
Boîte à fusibles
Il existe plusieurs versions.

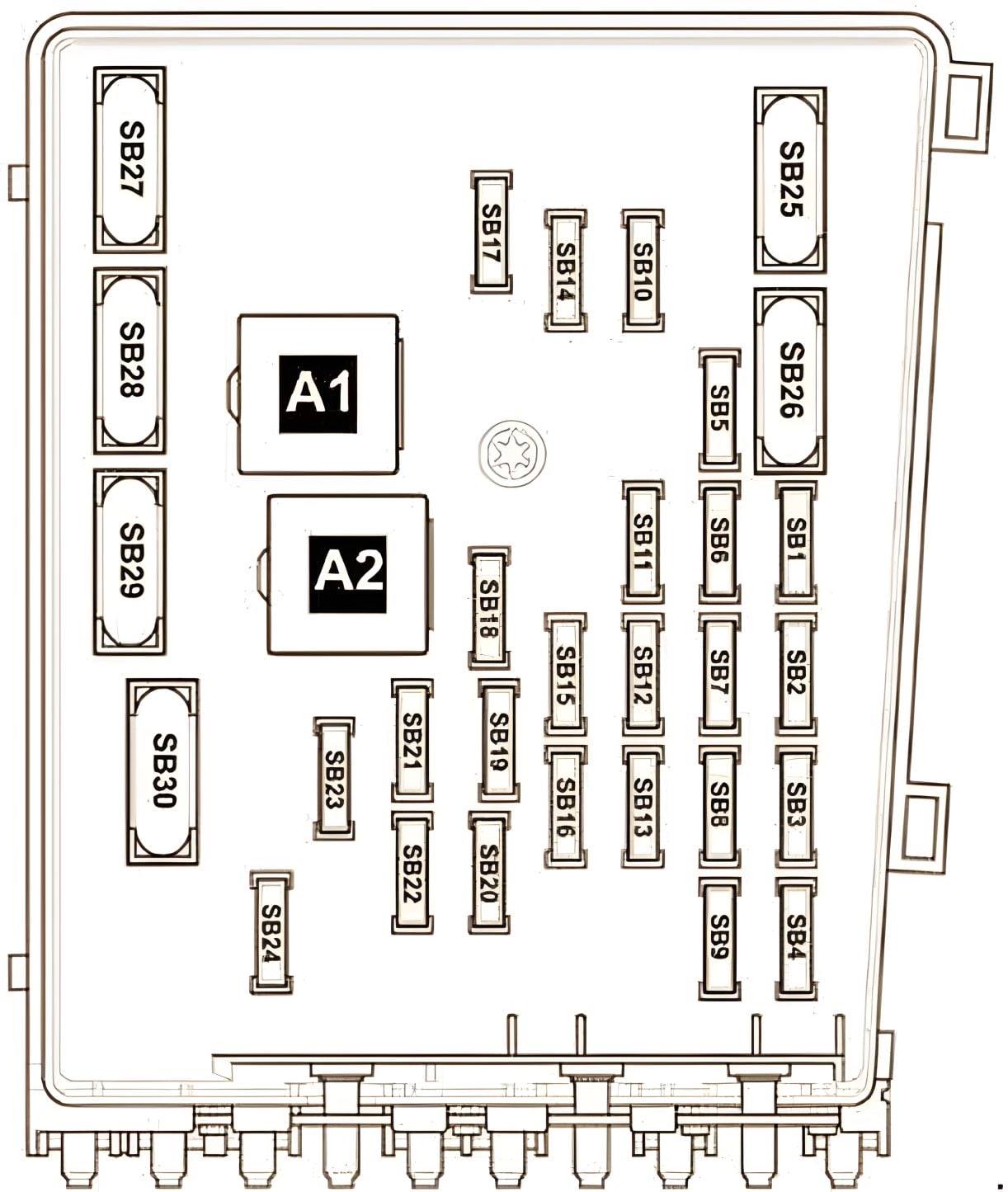

TYPE 1
Vue d'ensemble.
Schéma
No | Affectation des fusibles | Ampères
SB1. | calculateur mécatronique DSG | 15A
SB2. | Unité de contrôle ABS | 30A
SB3. | Avertisseur sonore, calculateur de réseau de bord | 20A
SB4. | Appareil de commande pour détection de remorque | 20A
SB5. | Appareil de commande de la batterie, appareil de commande du réseau de bord | 5A
SB6. | Boîte de vitesses automatique / calculateur mécatronique DSG | 5A / 15A
SB7. | Appareil de commande avec écran pour système de navigation TV et radio, Head Unit, appareil de commande avec écran pour système de navigation radio / Stabilisateur de tension | 15A / 30A
SB8. | Appareil de commande mécatronique DSG | 30A
SB9. | Appareil de commande de la colonne de direction | 5A
SB10. | Relais de pompe à carburant (véhicules à moteur diesel uniquement), calculateur de bougies de préchauffage, bobines d'allumage avec étage final (cylindres 1 - 4) | 20A
SB11. | Unité de contrôle du combiné d'instruments (véhicules avec système start-stop uniquement) | 5A
SB12. | Appareil de commande pour l'électronique de commande du téléphone mobile, antenne, tuner TV, satellite numérique | 5A
SB13. | Relais de puissance Motronic / appareil de commande du moteur | 10A / 30A
SB14. | Appareil de commande moteur | 25A / 30A
SB15. | Interface bus de données de diagnostic | 5A / 10A
SB16. | Relais pour le pompage du liquide de refroidissement après l'arrêt du moteur / soupape de recyclage des gaz d'échappement, électrovanne de limitation de la pression de suralimentation, élément chauffant de la sonde lambda | 15A / 10A
SB17. | Relais de chauffage à faible puissance, pompe de circulation du liquide de refroidissement, soupape d'arrêt de sécurité cylindre à gaz 1 | 40A
SB18. | Capteur de qualité du carburant, vanne haute pression pour fonctionnement au gaz | 10A / 15A / 30A
SB19. | Amplificateur | 30A
SB20. | Relais de pompe à carburant auxiliaire, calculateur de ventilateur de radiateur, calculateur de bougie de préchauffage / capteur de position de pédale d'embrayage, vanne de la commande temporisée 1 / régulateur de pression de carburant | 5A /10A / 15A
SB21 . | Appareil de commande pour chauffage autonome | 20A
SB22. | Appareil de commande pour moteur d'essuie-glace | 30A
SB23. | Capteur de champ magnétique de boussole, appareil de commande des bougies de préchauffage / thermostat de refroidissement du moteur à commande électronique, appareil de commande du ventilateur de radiateur, servomoteur du volet d'air / du clapet d'admission, élément chauffant de la sonde lambda, soupape de temporisation et de coude | 5A / 10A
SB24 . | Unité de contrôle pour sonde d'émission d'oxyde d'azote, élément chauffant pour sonde lambda | 10A / 15A
SB25. | Appareil de commande du réseau de bord, feux de croisement, feux de route, feux de position | 40A
SB26. | Appareil de commande du réseau de bord, feux de croisement, feux de route, feux de position | 40A
SB27. | Elément chauffant pour le pare-brise | 60A
SB28. | Moteur de pompe à air secondaire, appareil de commande des bougies de préchauffage | 40A / 50A
SB29. | Appareil de commande du réseau de bord pour fusibles, relais de décharge de contact X | 50A
SB30. | Appareil de commande du réseau de fusibles de bord | 50A
No. | Affectation des relais
A1. | Relais de commande moteur
A2. | Vide

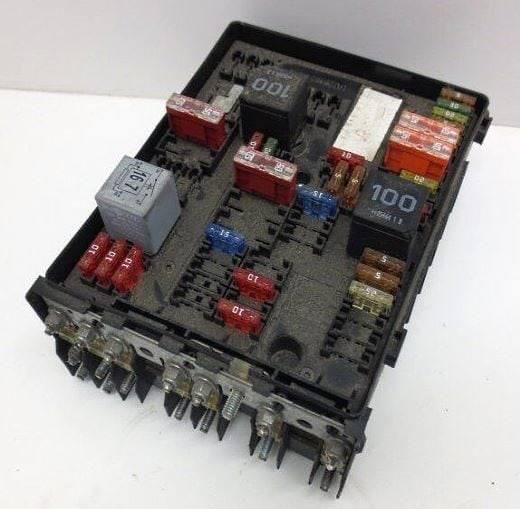

TYPE 2

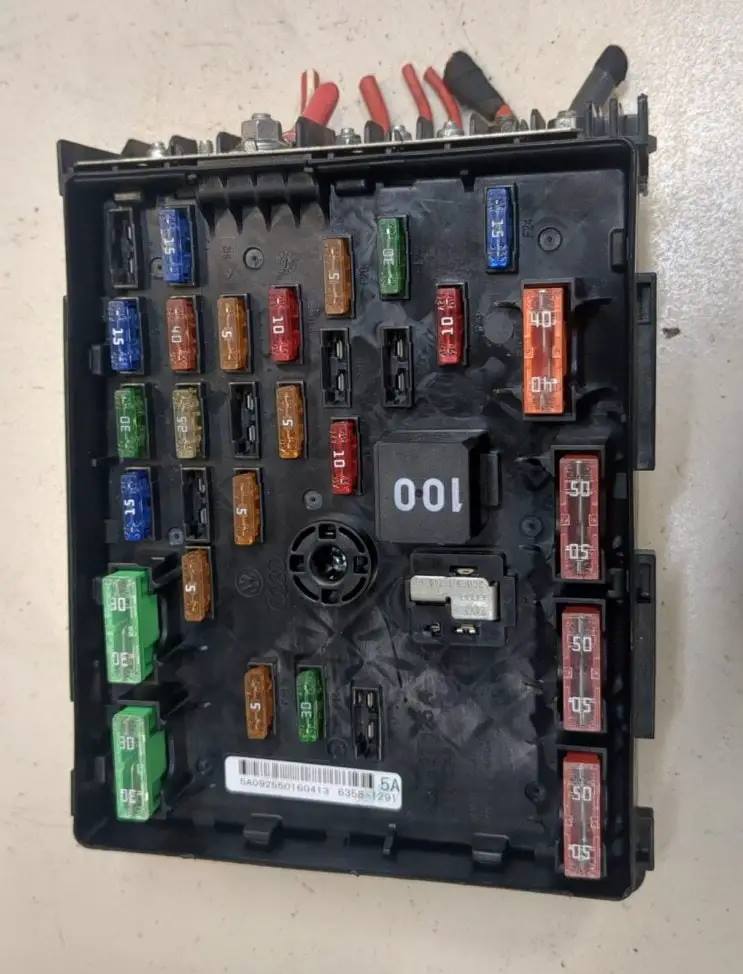

Photo - exemple.

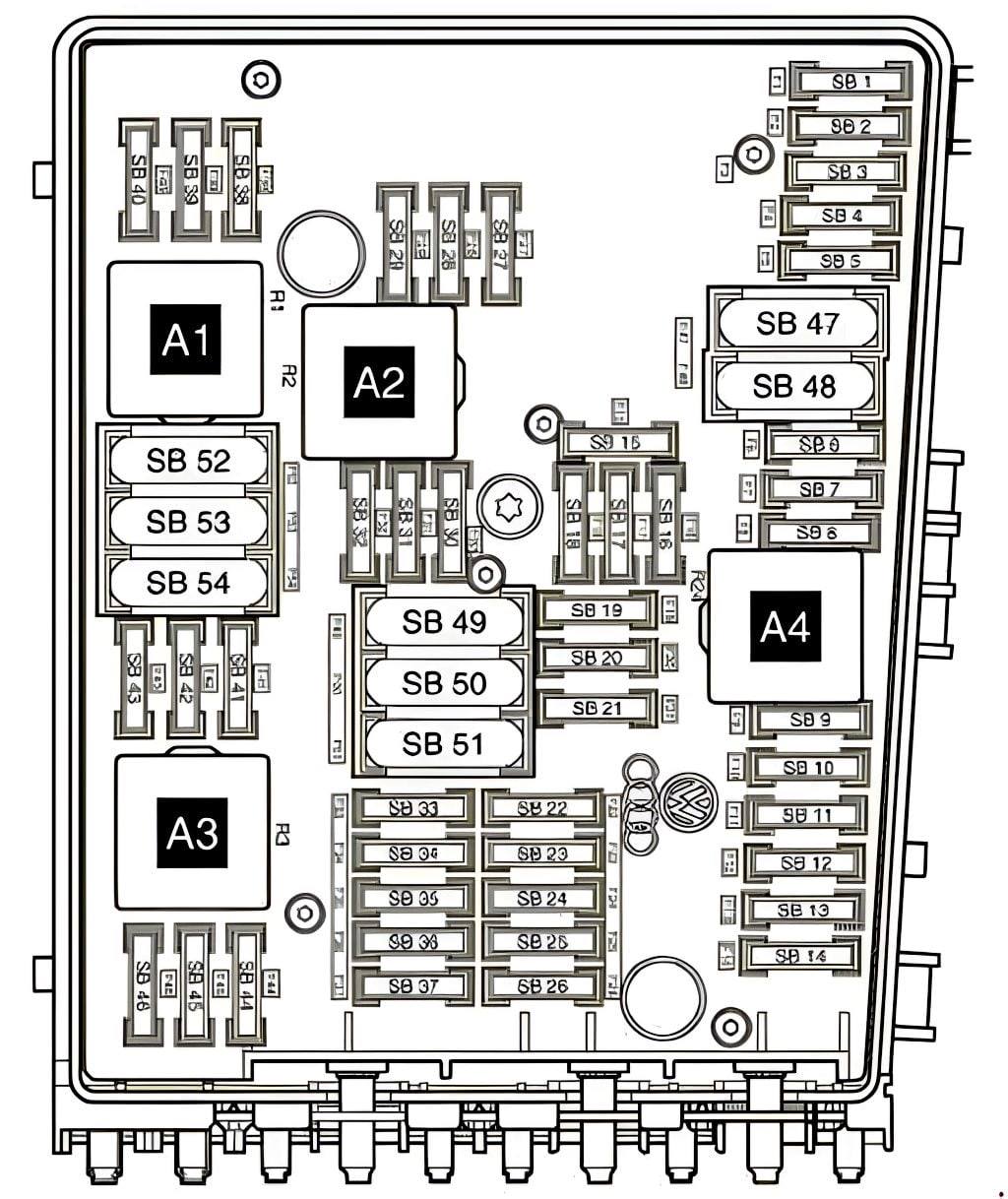

Plan
No | Description | Ampères
SB1. | calculateur de boîte automatique, calculateur mécatronique DSG | 5A / 15A
SB2. | Unité de contrôle ABS | 30A
SB3. | Appareil de commande central de confort, appareil de commande de détection de remorque | 20A
SB4. | Appareil de commande du réseau de bord | 5A
SB5. | Avertisseur sonore | 20A
SB6. | Bobines d'allumage avec étages finaux | 20A
SB7. | Régulateur de pression de carburant / capteur de position de pédale d'embrayage | 15A / 5A
SB8. | Commande de ventilateur de radiateur, vanne de distribution de gaz, vanne de pompe d'éjection, vanne papillon de collecteur d'admission | 10A
SB9. | Relais de pompe de circulation | 5A
SB10. | Relais de puissance Motronic 2, élément chauffant sonde lambda | 10A
SB11. | Appareil de commande du moteur | 25A / 30A
SB12-SB14. | Non utilisé
SB15. | Pompe de circulation | 10A
SB16. | Appareil de commande de la colonne de direction | 5A
SB17. | Appareil de commande pour le combiné d'instruments | 5A
SB18. | Amplificateur, appareil de commande pour véhicules spéciaux | 30A
SB19. | Unité principale, unité de commande avec écran pour système de radio-navigation | 15A / 20A
SB20. | Téléphone mobile, TV, satellite numérique | 20A
SB21. | Tuner TV, Tuner radio satellite numérique | 10A
SB22. | Unité de contrôle du système multimédia | 7,5A
SB23. | Boîtier de commande du ventilateur de radiateur / capteur de champ magnétique pour boussole | 10A / 5A
SB24. | Interface de bus de données de diagnostic | 5A / 10A
SB25. | Non utilisé
SB26. | Appareil de commande du moteur, relais de puissance Motronic | 10A
SB27-SB29. | Non utilisé
SB30. | Appareil de commande pour le chauffage d'appoint | 20A
SB31. | Appareil de commande du moteur d'essuie-glace | 30A
SB32. | Soupape de pression de suralimentation | 10A
SB33. | Régulateur de pression de carburant, élément chauffant pour sonde lambda | 15A
SB34. | Non utilisé
SB35. | Relais pour fonctionnement en mode chauffage auxiliaire | 20A
SB36-SB43. | Non utilisé
SB44. | Pompe de diagnostic du système de carburant | 10A
SB45. | Sonde lambda | 10A
SB46. | Elément chauffant de la sonde lambda 1 après le catalyseur | 10A
SB47. | Unité de commande du réseau de bord, feux de croisement, feux de position | 40A
SB48. | Appareil de commande du réseau de bord, feux de croisement, feux de position | 40A
SB49. | Appareil de commande du réseau de bord, fusible
SB50. | Non utilisé
SB51. | Relais de chauffage puissant | 60A
SB52. | Elément chauffant de pare-brise | 60A
SB53. | Appareil de commande du réseau de bord, boîte à fusibles gauche | 50A
SB54. | Moteur à air additionnel, relais de bougies de préchauffage | 50A
A1. | Relais pour vanne d'arrêt de gaz
A2. | Relais pour le pompage du liquide de refroidissement après l'arrêt du moteur.
A3. | Réserve
A4. | Relais principal
Fusibles pour la puissance électrique
Placés sur le côté de l'unité principale.
Schémas
N° | Description | Ampères

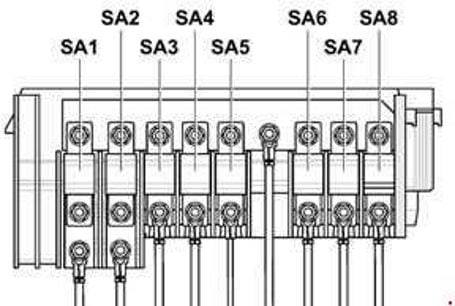

Type 1
SA1. | Générateur | 150A
SA2. | Moteur électrique de la direction assistée électrique | 80A
SA3. | Centrale de commande du ventilateur de refroidissement | 50 / 80A
SA4. | Fusible thermique 1 du réglage de la position du siège, boîte à fusibles gauche/droite | 60A
SA5. | Fusible thermique 1 du réglage de la position du siège, boîte à fusibles gauche / droite | 60 / 80A
SA6. | Boîte à fusibles gauche / droite | 80 / 100A
SA7. | Câble de charge pour la deuxième batterie, chauffage à air supplémentaire élément chauffant, relais de chauffage haute puissance | 60 / 100A
SA8. | Unité de commande ABS | 40A

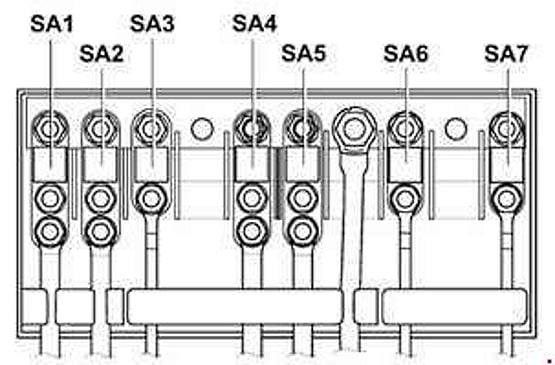

Type 2
SA1. | Alternateur | 150A / 180A
SA2. | Moteur électrique de la direction assistée électrique | 80A
SA3. | Centrale de commande du ventilateur de refroidissement | 50A / 80A
SA4. | Fusible thermique 1 réglage de la position du siège, boîte à fusibles gauche / droite | 80A / 100A
SA5. | Boîte à fusibles droite (avant avril 2008), fusible 1 réglage de la position du siège conducteur | 80A / 100A
SA6. | Boîte à fusibles gauche / droite | 80A / 100A
SA7. | ABS | 40A
Boîte de communication à relais

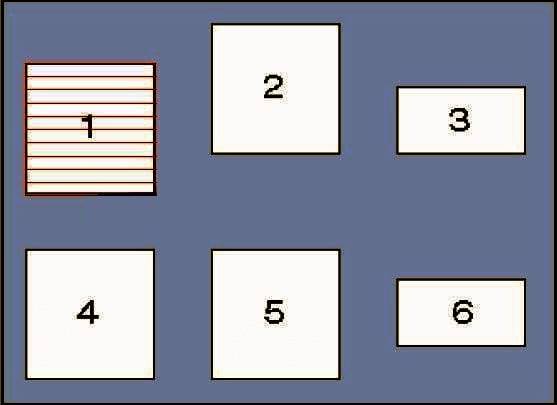

Schéma :
1. | Relais de démarreur 1 (643) - uniquement pour les véhicules équipés du système Start-Stop
2. | Unité de commande des bougies de préchauffage (457)
3. | Non utilisé
4. | Relais de puissance pour faible puissance de chauffage (53)
5. | Relais de puissance pour puissance de chauffage élevée (100)
6. | Relais de démarrage 2 (489) - uniquement pour les véhicules équipés du système Start-Stop
Dans le compartiment intérieur du véhicule
Trois boîtes à fusibles se trouvent dans l'habitacle.

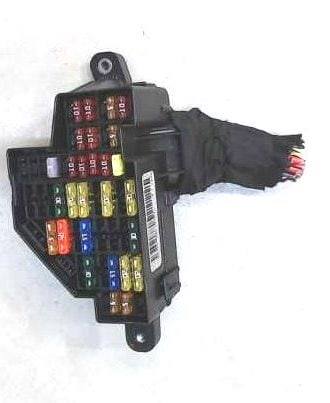

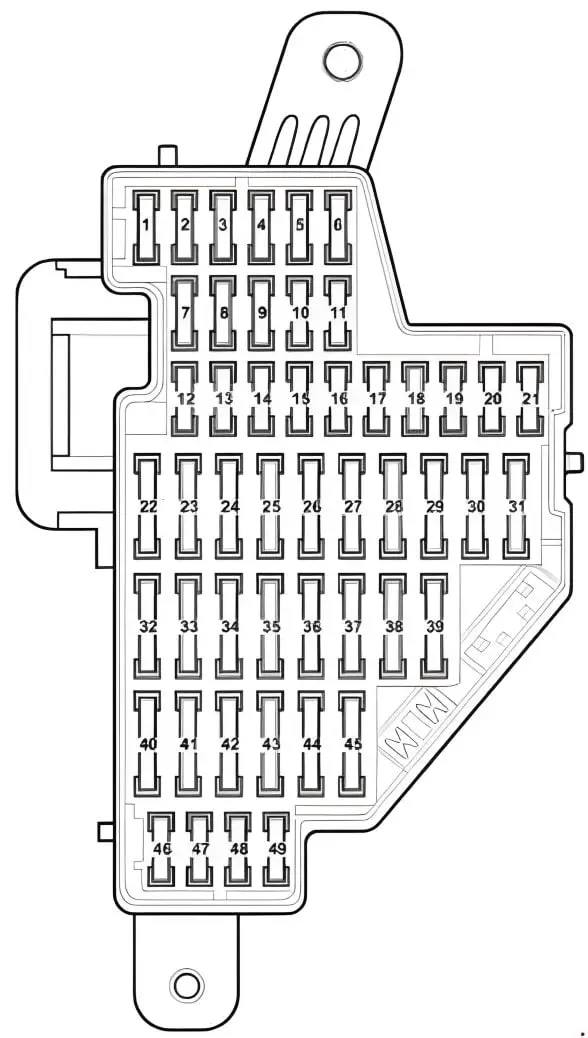

Boîte à fusibles n° 1
Se trouve côté conducteur, à l'extrémité du tableau de bord.
Photo - exemple.
Plan
No | Tableau des fusibles | Ampères
1. | store de lunette arrière, capteur de haute pression, capteur de pollution de l'air, capteur de niveau et de température d'huile, relais de ventilateur d'alimentation | 10A
2. | Interrupteur ASR et ESP, bouton AUTO HOLD, unité ABS, unité de commande du frein de stationnement électromécanique | 5A
3. | Relais d'alimentation électrique, résistance de chauffage de la ventilation du carter moteur, vanne d'alimentation en gaz | 10A
4. | Calculateur de système d'amortissement électronique, connecteur de diagnostic, bouton de démarrage/arrêt, calculateur de régulateur de vitesse adaptatif, calculateur d'aide au stationnement, calculateur de détection de remorque, calculateur de pilote automatique de stationnement, caméra frontale pour systèmes d'aide à la conduite | 10A
5. | Commutateur et unité de commande de l'éclairage du combiné d'instruments, unité de commande de la correction des phares, unité de commande du phare gauche | 10A
6. | Unité de commande du système de traction intégrale | 10A
7. | Unité de commande du combiné d'instruments, interface du bus de données de diagnostic | 5A
8. | Unité de commande du phare droit, servomoteur du régulateur du phare droit | 10A
9. | Unité de commande d'airbag, unité de commande de détection d'occupation du siège, témoin de désactivation de l'airbag passager | 10A
10. | Commutateur Tiptronic, débitmètre d'air, calculateur de pompe à carburant, calculateur de pompe à carburant, relais de puissance Motronic, calculateur de moteur, relais de démarreur | 10A
11. | Clé pour mémoire de données d'urgence, rétroviseur avec taximètre, tachygraphe | 5A
12. | Appareil de commande de la porte du conducteur, appareil de commande de la porte du passager, appareil de confort | 10A
13. | Commutateur d'éclairage, prise de diagnostic, levier sélecteur, calculateur ABS | 10A
14. | Sirène d'alarme | 10A
15. | Capteur de pluie et de luminosité, relais de chauffage de la lunette arrière, relais de chauffage du pare-brise, module de commande de la Climatronic, module de commande de la climatisation, module de commande de la caméra de recul / interrupteur de fin de course et module de commande de démarrage du moteur | 10A
16. | Serrure de contact électronique, appareil de commande pour le verrouillage électronique de la colonne de direction, appareil de commande pour le terminal et le démarrage du moteur | 10A
17. | Commande de la porte du conducteur, commande de la porte arrière côté conducteur | 15A
18. | calculateur de réseau de bord, stabilisateur de tension, calculateur moteur, relais d'alimentation 2 | 3A
19. | Calculateur de régulateur de vitesse adaptatif, calculateur d'aide au stationnement, calculateur d'aide au maintien dans la voie, calculateur de pilote automatique de stationnement | 7,5A
20. | Appareil de commande pour l'ouverture de la porte de garage | 5A
21. | Appareil de commande pour le rideau de la lunette arrière | 10A
22. | Appareil de commande pour le frein de stationnement électromécanique | 20A
23. | Appareil de commande pour la détection de remorque | 15A
24. | Appareil de commande pour le frein de stationnement électromécanique | 20A
25. | Appareil de commande pour la détection de remorque | 20A
26. | Appareil de commande du réseau de bord | 20A
27. | Relais de pompe à carburant (fusible pompe à essence) | 15A / 20A
28. | Appareil de commande des portes arrière, appareil de commande du centre de confort | 30A
29. | Appareil de commande pour le chauffage des sièges arrière | 20A
30. | Appareil de commande du toit ouvrant | 20A
31. | Onduleur avec prise de courant, 12 V - 230 V | 30A
32. | Appareil de commande du réseau de bord (chauffage de la lunette arrière) | 30A
33. | Relais de lave-phares, pompe de lave-phares | 30A
34. | Appareil de commande du chauffage des sièges avant | 25A
35. | Centrale de commande du volet de coffre, interrupteur de réglage du soutien lombaire du siège conducteur | 15A
36. | Commutateur de réglage du soutien lombaire du siège, bouton de réglage de l'angle du coussin du siège, bouton de réglage de la position du dossier du siège, relais d'alimentation de la remorque | 15A
37. | Appareil de commande de détection de remorque, appareil de commande du volet de coffre à bagages 2 | 20A / 30A
38. | Relais de soufflerie d'air, appareil de commande de soufflerie d'air, Climatronic | 40A
39. | Commutateur multifonction (uniquement pour les véhicules équipés d'une boîte de vitesses automatique à 6 rapports), calculateur de boîte de vitesses automatique, commutateur de feux de recul, calculateur mécatronique DSG | 5A / 15A
40. | Deuxième relais de charge de batterie, pompe de lave-glace, moteur d'essuie-glace arrière | 20A
41. | Fusible allume-cigare Vw Passat B7 | 20A
42. | Prise 12 V | 15A
43. | Appareil de commande du chauffage auxiliaire (uniquement pour la deuxième batterie) | 20A
44. | Boîtier de commande des portes conducteur et passager | 30A
45. | Relais pour le fonctionnement du chauffage auxiliaire (uniquement pour la deuxième batterie) | 20A
46. | Non utilisé
47. | Émetteur-récepteur téléphonique (véhicules avec système start-stop uniquement) | 10A
48. | Unité de commande du combiné d'instruments (véhicules avec système start-stop uniquement) | 5A
49. | Non utilisé

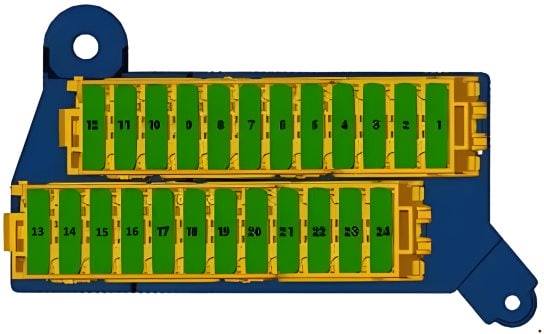

Boîte à fusibles n° 2

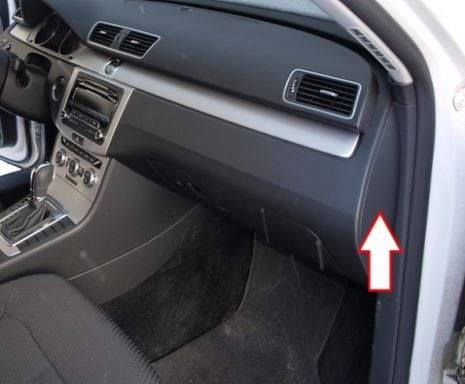

Située côté passager, à l'extrémité du tableau de bord.
Schéma
N° | Circuit électrique à protéger | Ampères
1. | Commande du hayon de coffre, commande de détection de remorque | 15A / 30A
2. | Boîtier de commande du hayon de coffre 2, boîtier de commande de la détection de remorque | 15A / 30A
3. | Appareil de commande du rideau du hayon, appareil de commande de la détection de la remorque | 10A / 30A
4. | Unité de commande électronique de l'amortissement | 15A
5-11. | Non utilisé
13-15. | Véhicules spéciaux
16. | Chargeur pour une radio portable ou une lampe de poche
17-24. | Véhicules spéciaux

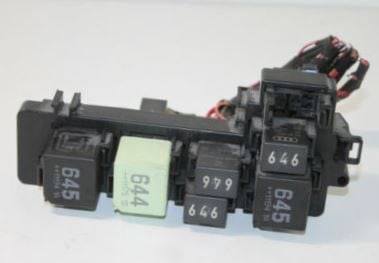

Boîtes de relais
Se trouve derrière la garniture du tableau de bord, côté conducteur.

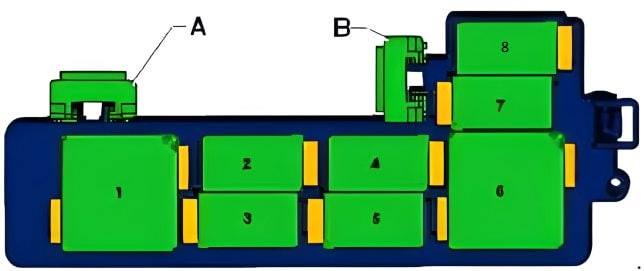

Vue générale de la partie supérieure.
Schémas
N° | Affectation des relais

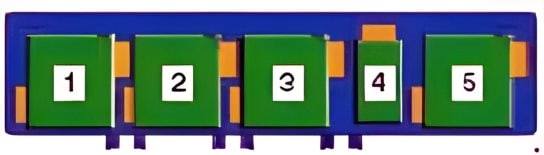

Panneau de relais inférieur
1 | Relais pour dégivrage de la lunette arrière (645)
2. | Relais d'alimentation pour la borne 15 (645)
3. | Relais de l'avertisseur à deux tonalités (646), relais du lave-phares (646)
4. | Relais d'alimentation de la remorque (à partir de mai 2012)
5. | Relais pour contact de décharge X (644)
Panneau de relais supérieur
1. | Relais pour ventilateur d'air d'admission (Climatic avec chauffage autonome)
2. | Relais pour le fonctionnement en mode chauffage autonome (Climatic avec chauffage autonome)
3. | Relais pour le fonctionnement en mode chauffage auxiliaire (moteur diesel avec chauffage auxiliaire)
4ème | Vide
5e | Relais de pompage du liquide de refroidissement après l'arrêt du moteur (uniquement 1.8l / 2.0l TFSI), relais d'alimentation électrique
6. | Relais d'alimentation borne 50 (pas pour les véhicules avec système start-stop)
7. | Relais d'alimentation 2 (pas sur les véhicules avec système start-stop)
8. | Relais d'alimentation 2 (pas sur les véhicules équipés du système start-stop)

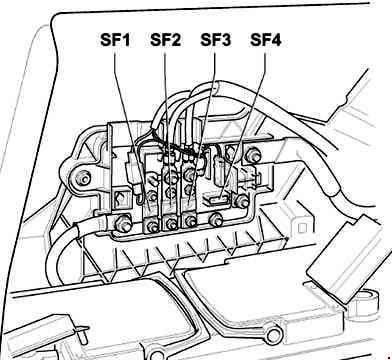

Dans le coffre à bagages
Uniquement pour les modèles avec batterie installée dans le coffre.
Plan
N° | Affectation des fusibles | Ampères
SF1. | Boîte à fusibles gauche/droite | 30A
SF2. | Fusibles dans le boîtier électrique | 80A
SF3. | Alimentation électrique de l'unité de commutation | 125A
SF4. | Unité de commande du réseau de bord | 5A
Tous les appareils électriques
Emplacement général des appareils de commande électroniques dans la VW Passat B7.
No | Composant
1. | Unité de commande ABS
2. | Unité de commande de la climatisation
3. | Unité de commande du chauffage supplémentaire - côté intérieur de l'aile avant droite
4. | Batterie (certains modèles)
5. | Batterie (certains modèles) - Côté gauche du compartiment à bagages
6. | Connecteur de diagnostic (DLC)
7. | Module de diagnostic
8. | Module de commande électrique de la porte conducteur
9. | Boîtier de commande électrique du hayon gauche
10. | Boîtier de commande électrique de la porte passager
11. | Commande électrique du hayon droit
12. | Unité de commande électronique du moteur (EEMU) - sur le résonateur d'aspiration
13. | Unité de commande électronique 4WD - sur l'embrayage Haidex
14. | Unité de commande de la pompe à carburant - sous le siège arrière droit
15-16. | Boîte à fusibles et à relais dans le compartiment moteur, 1 - 2
17. | Boîte à fusibles/boîte de relais, compartiment moteur 3- sous Boîte à fusibles/boîte de relais dans le compartiment moteur 1
18-22. | Boîte à fusibles et à relais dans le compartiment passagers 1 - 5
23. | Boîte à fusibles/relais, coffre à bagages 1 - 3.6 FSI
24. | Boîte à fusibles/relais, coffre 2 - Système Stop-Start
25. | Centrale de commande de correction des phares
26. | Résistance du moteur de ventilateur - dans l'appareil de chauffage
27-28. | Avertisseur sonore
29-30. | Commandes du système de marquage au sol - derrière le pare-chocs arrière
31. | Fonctions du calculateur multifonctions : commande de charge électrique, feux extérieurs, éclairage de la zone des pieds, pompe à carburant, dégivrage de la lunette arrière, dégivrage du pare-brise, clignotants/frein de secours, essuie-glace arrière
32. | Fonctions du calculateur multifonctions : antivol, verrouillage centralisé, commande de la trappe à carburant, antidémarrage, verrouillage centralisé à distance, toit ouvrant
33. | Capteur de température de l'air ambiant
35. | Appareil de commande du frein de stationnement
36. | Appareil de commande pour la direction assistée - sur le guidon
37. | Unité de commande pour le chauffage des sièges - sous le siège du conducteur
38. | Appareil de commande pour la colonne de direction - sur la colonne de direction
39. | Commande de verrouillage de la colonne de direction - sur la colonne de direction
40. | Appareil de commande stop-start
41. | Appareil de commande électronique SRS
42. | Unité de commande de la suspension - côté droit du compartiment à bagages
43. | Unité de commande du système électrique de la remorque - côté gauche du compartiment à bagages
44. | Unité de contrôle électronique (ECU) de la boîte de vitesses (boîte DSG)
45. | Unité de contrôle électronique (ECU) de la transmission (boîte automatique) - intérieur de l'aile (côté avant gauche)
| Matériaux connexes |
|---|
| Volkswagen Passat B8Huitième génération ; indice d'usine type 3G ; années-modèles 2014, 2015, 2016, 2017, 2018, 2019. |
| Volkswagen Passat B6Sixième génération ; plate-forme PQ46 ; année de construction 2005, 2006, 2007, 2008, 2009, 2010. |
| Volkswagen Passat B5Cinquième génération ; plate-forme PL45 ; années-modèles 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. |
