Fusibles et relais Volkswagen Passat B6, 2005 - 2010

La Passat B6 a été présentée au Salon de l'automobile de Genève en 2005 (la vente a commencé en été de la même année). Contrairement à son prédécesseur B5, la voiture n'était plus basée sur la même plate-forme que l'Audi A4, mais avait la plate-forme PQ46 utilisée dans la Golf Mk5. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW Passat B6 (sixième génération ; plate-forme PQ46) 2005, 2006, 2007, 2008, 2009, 2010 année de construction.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

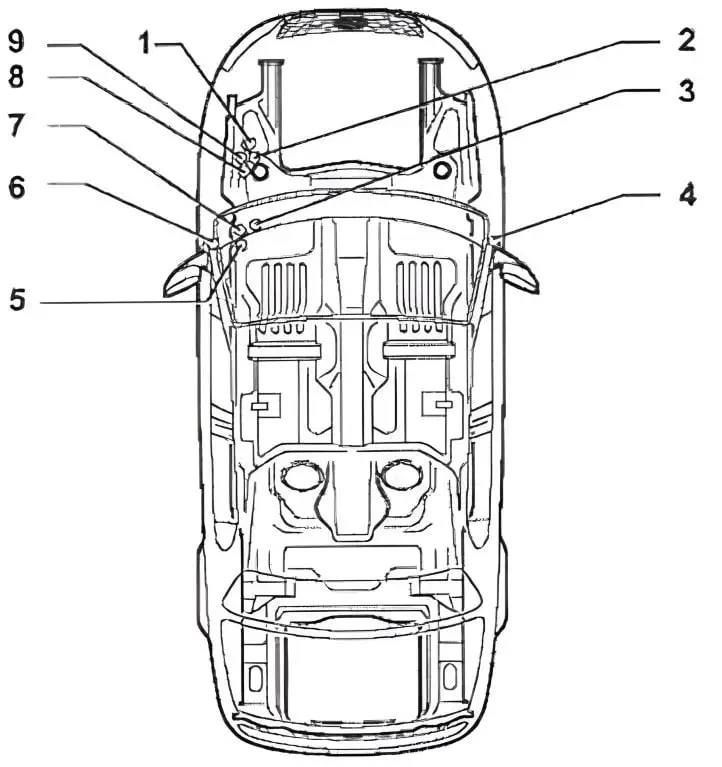

Emplacement générale des blocs de montage

1 - Boîte à fusibles de puissance -SA-
2 - Relais sous le bloc de montage du compartiment moteur
3 - Disjoncteurs sur le côté gauche sous le tableau de bord
4 - Boîte à fusibles -SD-
5 - Relais sur la boîte de contrôle de tension
6 - Boîte à fusibles -SC-
7 - Relais sur le côté gauche sous le tableau de bord
8 - Relais dans le bloc de fixation du compartiment moteur
9 - Boîte à fusibles -SB- dans le compartiment moteur

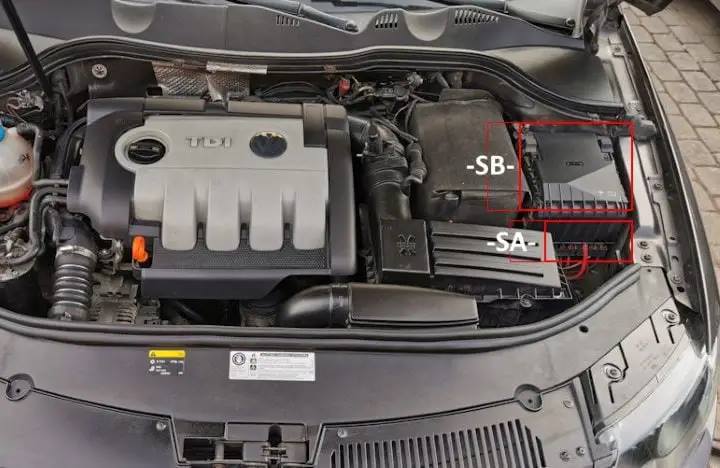

Dans le compartiment moteur

Sous le capot du moteur se trouvent 2 blocs : le bloc de fusibles principal -SA- et le bloc de montage principal -SB-. Certains modules de relais se trouvent également sous le bloc principal.

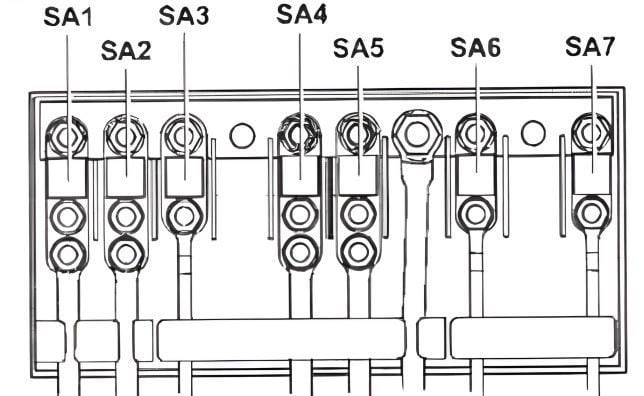

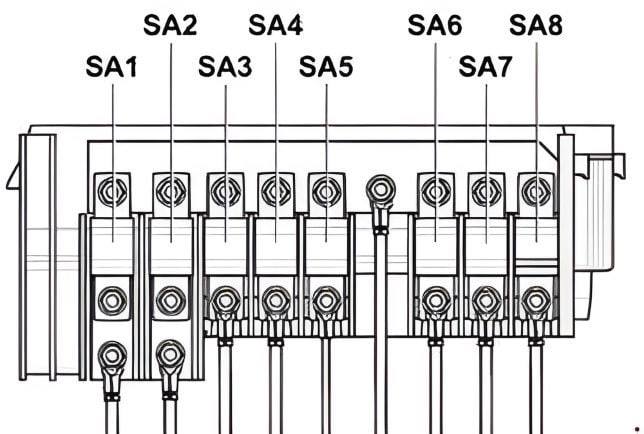

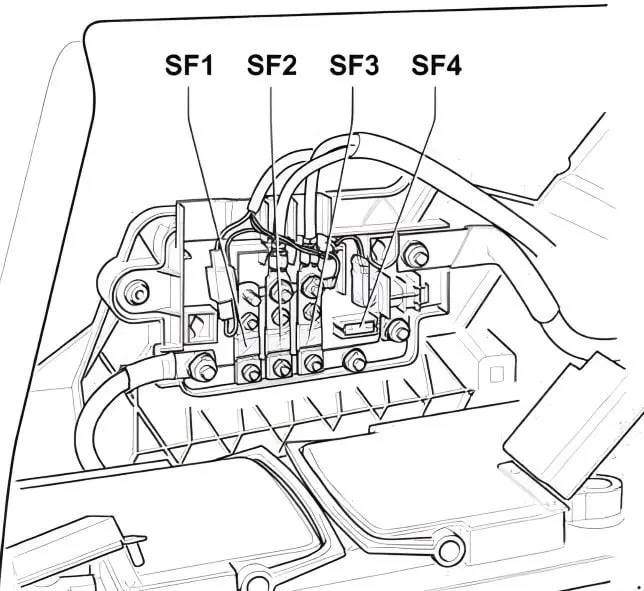

Boîte à fusibles -SA-

Fusibles de puissance dans le bloc SA- (borne 30).

Schéma

N° | Ampères | Affectation des fusibles

Variante 1

SA1. | 150A (180A)* | Alternateur (C)
SA2. | 80A | moteur de direction assistée (V187)
SA3. | 100A | Unité de contrôle du ventilateur de refroidissement (J293)
SA4. | 80A | Commutateur de support de relais (S44 et S46) ; Boîte à fusibles gauche (SC32 à SC37) ; Boîte à fusibles droite (SD32 à SD37)
SA5. | 80A | Boîte à fusibles droite (SD22 à SD27)
SA6. | Boîte à fusibles gauche (SC12 - SC17 ; SC29 - SC31) / Boîte à fusibles droite (SD12 - SD17, SD28. SD29- SD31)
SA7. | 40A | Calculateur ABS [J104)

* Pour les modèles avec alternateur de 180A, installé dans le faisceau de câbles de l'alternateur.

Variante 2

SA1. | 150A | Alternateur
SA2. | 80A | Moteur électrique de direction assistée
SA3. | 50A / 80A | Centrale de commande du ventilateur de refroidissement
SA4. | 60A | Fusible thermique 1 Réglage de la position du siège, boîte à fusibles gauche / droite
SA5. | Fusible thermique 1 du réglage de la position du siège, boîte à fusibles gauche / droite
SA6. | Boîte à fusibles gauche / droite
SA7. | 60A / 100A | Deuxième câble de charge de la batterie / élément de chauffage d'air supplémentaire, relais de chauffage haute performance
SA8. | 40A | Unité de contrôle ABS

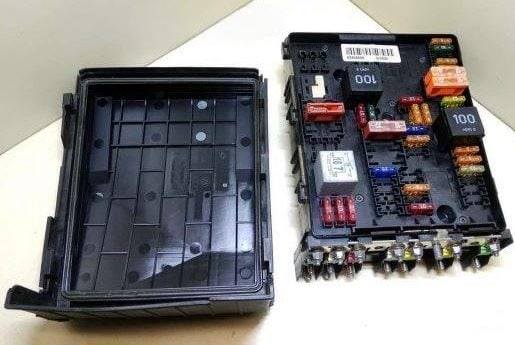

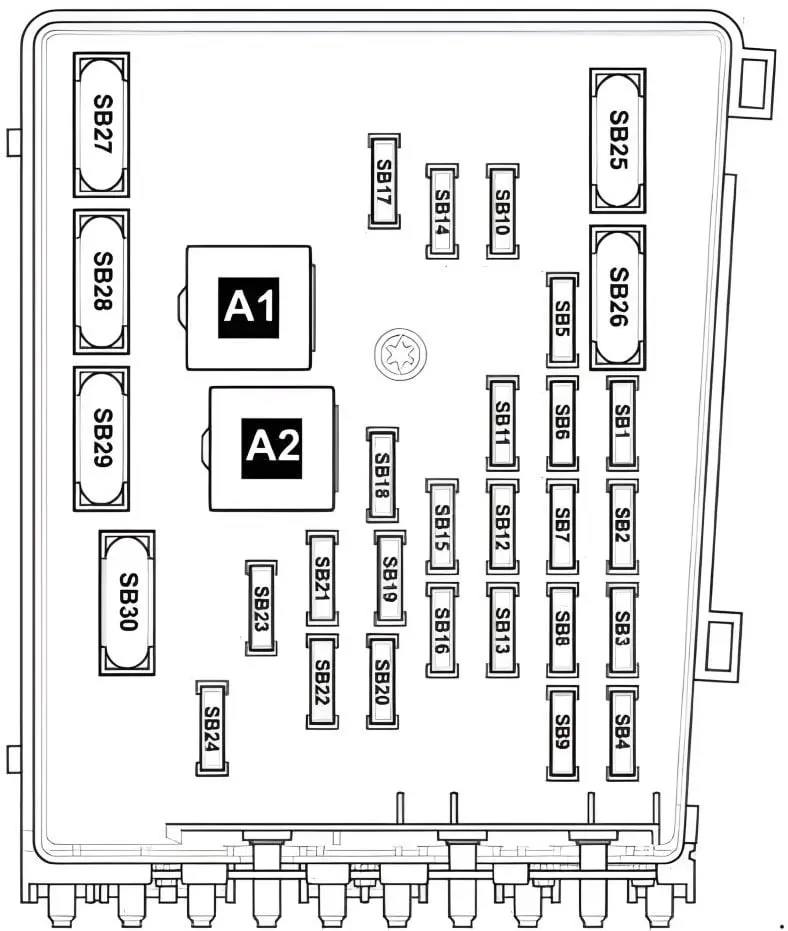

Boîte à fusibles -SB-

Selon le moteur installé, cet appareil existe en différents modèles.

TYPE 1

Sauf pour les modèles avec moteurs AXX, AXZ et VKX.

Schéma

No | Affectation des relais
A1. | Relais d'alimentation Borne 30. J317 (458)
A2-A4. | vide
No. | Ampères | Affectation des fusibles
SB1. | 5A / 15A Unité de commande de la boîte de vitesses automatique (J217) ; boîte de vitesses DSG unité électronique-mécanique (J743)
SB2. | 30A | Unité de contrôle ABS (J104)
SB3. | 20A | Unité de commande centrale de confort (J393)
SB4. | 5A | Appareil de commande de tension de bord (J519)
SB5. | 20A | Avertisseur sonore haute fréquence (H2) ; Avertisseur sonore basse fréquence (H7)
SB6 - SB15. | libre
SB16. | 5A | Unité de commande de l'électronique de la colonne de direction (J527)
SB17. | 5A | Unité de contrôle pour le combiné d'instruments (J285)
SB18. | 30A | Amplificateur (R12)
SB19. | 15A | Récepteur radio(R) ; appareil de commande pour système audio et de navigation (avec écran) (J503)
SB20. | 5A | Unité de contrôle de l'antenne (J515) ; Unité de contrôle de l'électronique du téléphone mobile (J412)
SB21 - SB22. | vide
SB23. | 10A | borne 15 relais de tension (J329) ; appareil de commande du moteur (SLF. BLR. BLY). J623
SB24. | 10A | Connecteur de diagnostic (J533)
SB25 - SB26. | vide
SB27. | 20A / 10A | Bobines d'allumage avec étage final (cylindres 1-4), Relais de pompe à carburant électrique n° 2 (BKC. BMP), J49 / Centrale de commande des bougies de préchauffage (BKC. BMP), J179
SB28. | 25A / 30A | Unité de contrôle du moteur (J623)
SB29. | 15A / 10A | BKC moteur vanne EGR (N18), électrovanne de régulation de pression de suralimentation (BKC. BMP) N75, vanne de refroidissement EGR (BKC. BMP) N345, chauffage de la sonde lambda (BLF, BLR, BLY) Z19, chauffage de la sonde lambda 2 (BLR) Z26, chauffage post-catalytique de la sonde lambda 1 (BLF) 229
SB30. | 20A | Appareil de commande du chauffage (J162)
SB31. | 30A | Moteur électrique d'essuie-glace (V)
SB32-SB37. | vide
SB38. | 10A | Électrovanne de filtre à charbon actif 1 (BLF. BLR, BLY), N80 Vanne de commande de l'arbre à cames d'admission 1 (BLF, BFR, 8LY), N205 Étrangleur de la conduite d'admission (8FF. BFR, BLY), N316 Dispositif de commande du ventilateur de refroidissement (J293) Moteur du volet de tubulure d'admission (ICC), V157 Thermostat du système de refroidissement commandé par capteur MAP (BLY, BLR), F26S
SB39 . | 15A | Soupape de régulation de pression de carburant (BLF), capteur de position de pédale d'embrayage (BLF)
SB40. | 15A / 10A | Chauffage de la sonde lambda (BMP). Chauffage de la sonde lambda post-catalytique 1 (BLR. BLY). Z29 Réchauffeur de sonde lambda post-catalytique 2 (BLR), Z30 Sonde lambda post-catalytique (BLR. BLY), G130 Contrôleur de sonde NOx (BFR. BLY). J583
SB41-SB46. | vide
SB47. | 40A | Contrôleur d'alimentation (J519) : feu de position avant droit, feu de croisement et feu de route (projecteur gauche), feu arrière gauche (anneau extérieur), feu arrière droit (anneau intérieur).
SB48. | 40A | Unité de commande de l'alimentation électrique (J519) : feu de position avant gauche, feu de croisement et feu de route (projecteur droit), feu arrière droit (anneau extérieur), feu arrière gauche (anneau intérieur).
SB49. | 50A | Unité de contrôle de l'alimentation (borne 15), J519
SB50. | 60A | Relais pour le circuit de charge de la batterie auxiliaire (J713).
SB51. | vide
SB52. | 60A | Dégivrage du pare-brise (Z2)
SB53. | 50A | Contrôleur d'alimentation (borne 75) / J519 - Boîte à fusibles gauche (SC40 - SC42. SD39)
SB54. | 50A | Moteur électrique à air additionnel (V101) / Relais de bougies de préchauffage J52

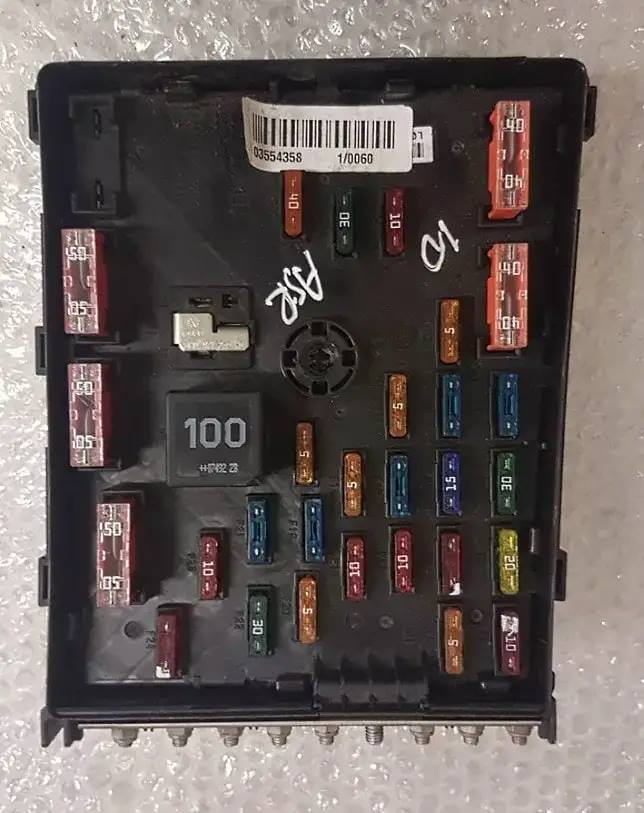

TYPE 2

Vue générale.

Plan

N° | Tableau des fusibles | Ampères
1. | Unité de commande du système multimédia | 7,5A
2. | calculateur ABS | 30A
3. | Avertisseur, appareil de commande du réseau de bord | 20A
4. | Appareil de commande central du système de confort (jusqu'en avril 2006) / Appareil de commande de détection de remorque (à partir de mai 2006) | 20A / 25A
5. | Appareil de commande de la batterie, appareil de commande du réseau de bord | 5A
6. | Appareil de commande de la boîte automatique / boîte DSG mécatronique | 5A / 15A
7. | Appareil de commande avec écran pour système de navigation TV et radio, Head Unit, appareil de commande avec écran pour système de navigation radio / Stabilisateur de tension | 15A / 30A
8. | Unité mécatronique de la boîte DSG | 30A
9. |Unité de commande de la colonne de direction | 5A
10. | Relais de pompe à carburant (pour les moteurs diesel), appareil de commande des bougies de préchauffage, bobines d'allumage avec étage final (cylindres 1 - 4) | 20A
11. | Unité de commande du combiné d'instruments (véhicules équipés du système start-stop uniquement) | 5A
12. | Appareil de commande de l'électronique de commande du téléphone mobile, antenne, tuner TV, satellite numérique.    | 5A
13. | Relais de puissance Motronic, relais de puissance cl. 30, appareil de commande du moteur | 10A
14. | Appareil de commande du moteur | 25A / 30A
15. | Interface bus de données de diagnostic | 5A / 10A
16. | Relais de pompe à air secondaire / soupape de recirculation des gaz d'échappement, électrovanne de limitation de la pression de suralimentation, résistance de la sonde lambda | 5A / 10A
17. | Vanne d'arrêt du réservoir de carburant / Relais de chauffage à faible puissance (à partir de novembre 2006) | 10A / 40A
18. | Relais de chauffage / Pompe de refroidissement après arrêt du moteur / Appareil de commande du chauffage | 5A / 10A / 30A
19. | Amplificateur | 30A
20. | Relais de pompe d'appoint de carburant, calculateur de ventilateur de radiateur, calculateur de bougies de préchauffage / capteur de position de pédale d'embrayage, vanne 1 de la commande variable des soupapes / régulateur de pression de carburant | 5A / 10A / 15A
21. | Appareil de commande pour le chauffage d'appoint | 20A
22. | Centrale de commande du moteur d'essuie-glace | 30A
23. | Capteur de champ magnétique de la boussole, appareil de commande des bougies de préchauffage / thermostat du système de refroidissement du moteur à régulation électronique, appareil de commande du ventilateur du radiateur, moteur électrique pour l'entraînement du volet d'air / du clapet d'admission, élément chauffant de la sonde lambda, vanne de commande et de distribution | 5A / 10A / 10A
24. | Appareil de commande pour capteur d'émission d'oxyde d'azote, élément chauffant de la sonde lambda | 10A / 15A
25. | Appareil de commande du réseau de bord, feux de croisement, feux de route, feux de position | 40A
26. | Appareil de commande du réseau de bord, feux de croisement, feux de route, feux de position | 40A
27. | Elément chauffant du pare-brise | 60A
28. | Moteur de pompe à air secondaire, appareil de commande des bougies de préchauffage | 40A / 50A
29. | Appareil de commande du réseau de bord, relais de décharge de contact X | 50A
30. | Appareil de commande du réseau de bord | 50A

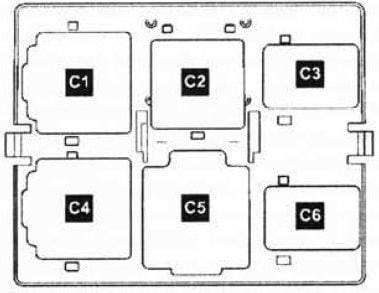

Boîte de relais

Se trouve sous la boîte à fusibles principale.

Schéma

N° | Affectation
C1. | Vide
C2. | Contrôleur de bougies de préchauffage, J179 (461)
C3-C6. | Vide

Dans le compartiment intérieur du véhicule

On y trouve deux unités chargées de la protection des circuits électriques du véhicule.

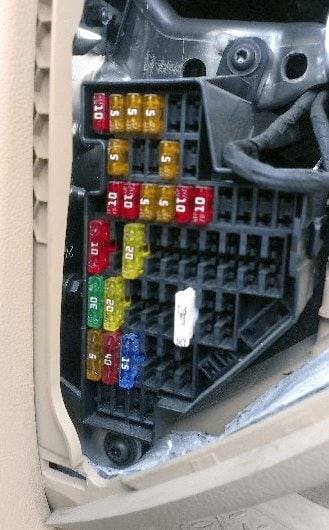

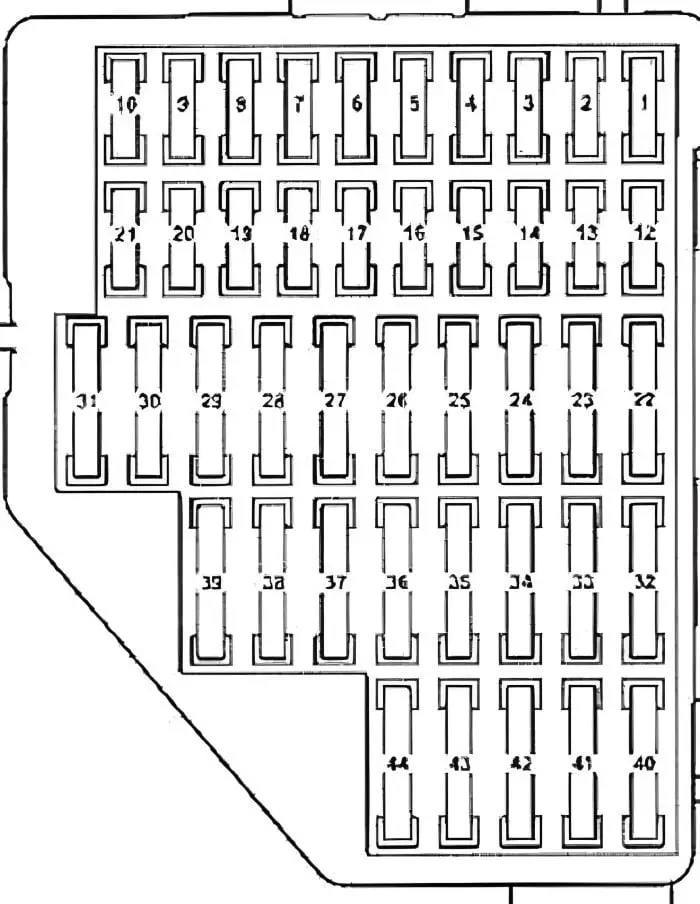

Boîte à fusibles -SC-

Elle se trouve du côté conducteur, à l'extrémité du tableau de bord.

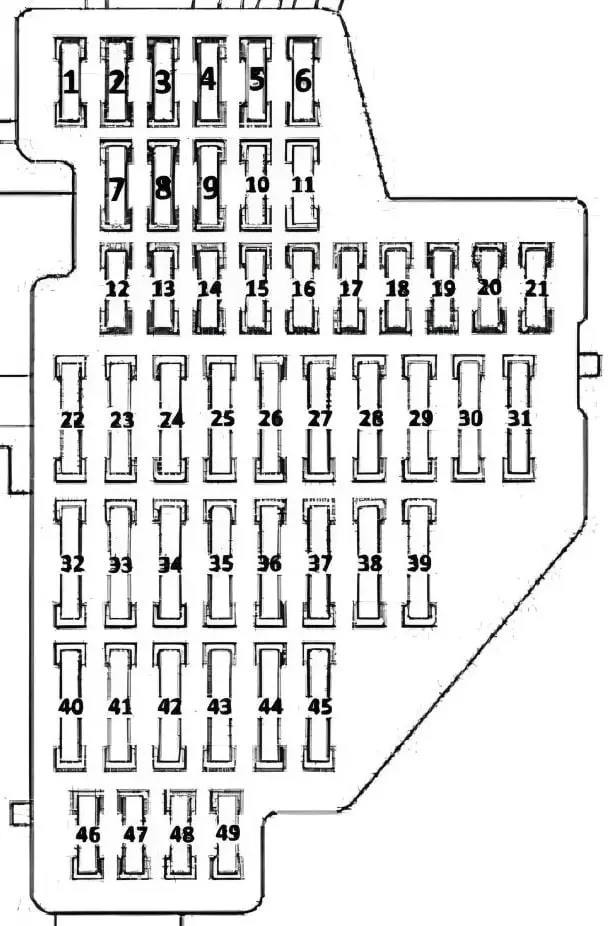

Plan

N° | Ampères | Affectation des fusibles
SC1. | 10A | Connecteur de diagnostic (T16)
SC2. | 5A | Interrupteur (TCS et FSP). Systèmes ESP et TCS (K216), commutateur de fonction « AUTO HOLD » (E540)
SC3. | 5A | Unité de commande de la colonne de direction (J500)
SC4. | 5A | Feux stop (F), capteur de position de la pédale de frein (F47)
SC5. | 10A | Centrale de commande des phares gauches (modèles avec phares HID uniquement), J567 Centrale de commande des phares (E102), moteur de réglage électrique des phares gauches (V48), moteur de réglage électrique des phares gauches (V49)
SC6. | 5A | Appareil de commande pour la détection de remorque (J345)
SC7. | 5A | Unité de commande du combiné d'instruments (avec écran) (J285), connecteur de diagnostic (J533)
SC8. | 10A | rétroviseur intérieur à gradation automatique (Y7), commande de porte de garage (J530), commande de lunette arrière (J262), interrupteur de lunette arrière (E149)
SC9. | 10A | Unité de commande des quatre roues motrices (J492)
SC10. | 5A | Unité de commande du moteur (J623)
SC11. | vide
SC12. | 10A | Appareil de commande de la porte du conducteur (J386)
SC13. | 10A | Connecteur de diagnostic (T16) Commutateur d'éclairage (E1)
SC14. | 5A | Lecteur d'antidémarrage (D1)
SC15. | 5A | Appareil de commande de tension (30g), J519
SC16. | 10A | interrupteur d'allumage (D)
SC17. | 10A | capteur de lumière et de pluie (G397), récepteur de télécommande pour chauffage auxiliaire (R149), capteur de volume de l'habitacle (G273), capteur d'inclinaison du véhicule (G3B4), sirène du système d'alarme antivol (H12)
SC18 - SC21. | vide
SC22. | 10A | capteur MAF (modèles diesel) G70 / relais de pompe à carburant - fusible de la pompe à essence (J17)
SC23. | 10A | élément chauffant PCV (pour climats froids), N79
SC24. | 5A / 20A | calculateur AT (J217), DSG, boîte de vitesses mécanique électronique (J743), commutateur multifonction (F125), feux de recul (F4)
SC25 - SC26. | vide
SC27. | 5A | sortie d'air frais (modèles Climatic avec chauffage d'appoint), unité de commande de climatisation (sans chauffage d'appoint)
SC28. | vide
SC29. | 20A | J345 - Unité de détection de remorque (feux de position gauche, feux stop, clignotants)
SC30. | 15A | J345 - Unité de détection de remorque (feu de position droit, feu antibrouillard arrière, feux de code arrière)
SC31. | 25A | Connecteur du faisceau de la remorque {U10)
SC32. | 30A | Chauffage de la lunette arrière (Z1)
SC33. | 20A | Unité de contrôle du toit ouvrant (J245)
SC34. | 15A | J49 - Relais électrique de pompe à carburant no. 2
SC35. | 25A | J39 - Relais de lave-phares
SC36. | 20A | J485 - Relais de chauffage additionnel (pas « Climatronic »)
SC37. | 25A | Centrale de commande du chauffage du siège conducteur (J131)
SC38. | vide
SC39. | 40A | V2 - Ventilateur d'air frais (« Climatronic »)
SC40. | 5A | Commutateur d'éclairage (E1)
SC41. | 40A | Ventilateur d'air frais (« Climatronic »), V2 Pompe du lave-glace arrière (J13)
SC42. | 15A | pompe de lave-glace (V59), moteur d'essuie-glace arrière (V12)
SC43. | 20A | Unité de contrôle du chauffage (modèles avec batterie optionnelle uniquement), J162
SC44. | 20A | Sortie d'air frais, 2e vitesse de ventilation (modèles avec batterie en option uniquement), J13
SC45-SC49. | Non affecté

* pour les modèles avec boîte automatique

Boîte à fusibles -SD-

La boîte à fusibles -SD- se trouve à l'extrémité du tableau de bord, côté passager.

Plan

No | Ampère | Circuit protégé
SD1. | 5A | Bloc fonctionnel préparation téléphone mobile (E508)
SD2. | 5A | Unité de commande du frein de stationnement (J540) Unité de commande ABS (J104)
SD3. | 5A | Unité de contrôle de l'aide au stationnement (J446), unité de contrôle de la localisation du véhicule (boussole) (J603)
SD4. | 5A | Unité de contrôle de la vitesse adaptative (J428)
SD5. | 10A | Unité de commande pour le réglage des phares à droite (J568)
SD6. | 5A | Commutateur pour le mode Tiptronic (F189)
SD7. | 5A | Commande de réglage des phares
SD8. | 5A | Capteur de haute pression (G65) Capteur de niveau et de température d'huile moteur (G266)
SD9 . | 10A | Unité de contrôle SRS (J234) Capteur de désactivation de l'airbag passager (K145)
SD10 . | 5A | calculateur de pompe à carburant (modèles FSI), J538
SD11. | Libre
SD12. | 10A | Appareil de commande de la porte du passager (J387)
SD13. | 10A | Appareil de commande pour frein de stationnement (J446)
SD14. | 10A | Relais pour verrouillage simple (J714)
SD15. | 5A | Unité de contrôle pour la climatisation Unité de contrôle pour le système Climatronic (J255)
SD16. | 5A | Commutateur de mode de fonctionnement Tiptronic (F189)
SD17. | 5A | Frein de stationnement K/L (K213) Unité de contrôle ABS (J104)
SD18-SD21. | Vide
SD22. | 25A | Transformateur (12V - 230V) avec prise de courant (U13)
SD23. | 30A | Appareil de commande du hayon gauche (J388) Appareil de commande du hayon droit (J389)
SD24. | 30A | Centrale de commande de verrouillage de porte arrière gauche pour modèles - universels (J762)
SD25. | 30A | Commande de verrouillage de porte arrière droite pour modèles - Universal (J763)
SD26. | Vide
SD27. | 25A | Unité de commande pour chauffage de siège arrière gauche/droit (J215/J216)
SD28. | Vide
SD29. | 30A | Appareil de commande pour porte conducteur/passager (J386, J387)
SD30-SD31. | 20A | Unité de commande du frein de stationnement (J540)
SD32. | Vide
SD33. | 20A | Prise 12V (U5) et prise 12V no. 2 (U1B)
SD34. | 15A | calculateur de pompe à carburant (modèles FSI). J533
SD35 . | 20A | Allume-cigare (U1) et allume-cigare arrière (U9).
SD36-SD38. | Vide
SD39. | 10A | Gicleur de lave-glace gauche/droit chauffé (Z20/Z21), interrupteur de commande pour le chauffage des sièges arrière gauche et droit (E128/E129), appareil de commande pour le chauffage du siège conducteur/passager avant (E94/E95), relais pour le circuit de charge de la batterie auxiliaire (J713)
SD40-SD44. | Vide

Modules de relais

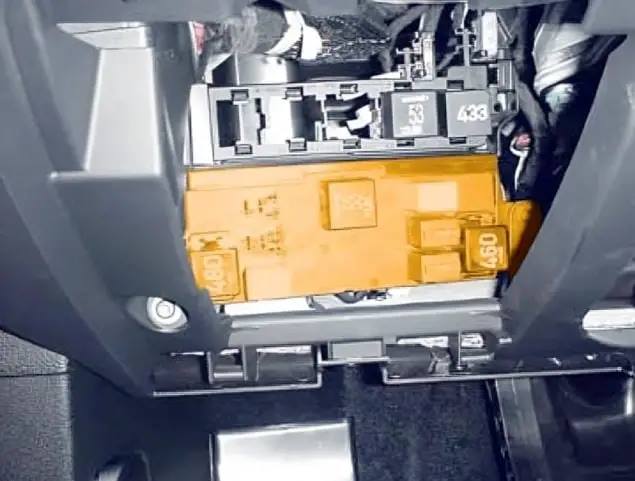

Les modules de relais se trouvent sous le tableau de bord, côté conducteur.

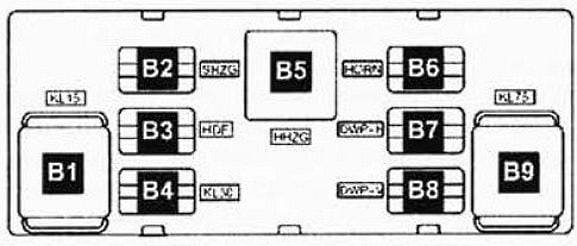

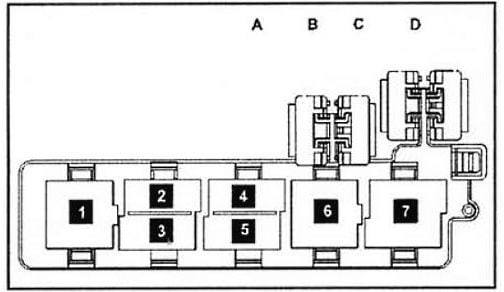

Schéma des relais sur le boîtier de commande de tension

N° | Description
B1. | Relais d'alimentation Borne 15, J329 (460)
B2, B3. | Libre
B4. | Relais de tension borne 30, J317 (449)
B5. | Relais de chauffage de la lunette arrière, J9 (53)
B6. | Relais d'avertisseur double, J4 (449)
B7. | Relais double pompe de lavage nº 1, J729 (404)
B8. | Double relais de pompe de lavage no 1, J730 (404)
B9. | Relais à bornes X, J59 (460)

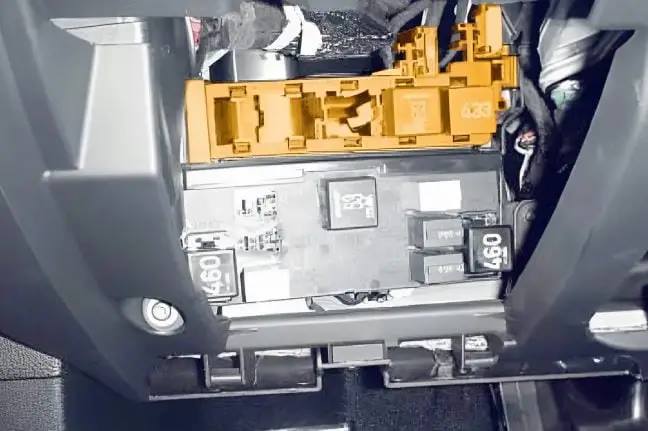

Une platine de relais se trouve sur le calculateur de réseau de bord. Sur les modèles avec sièges chauffants, cette platine contient des éléments thermiques en bimétal.

Schéma de câblage des relais et des rupteurs sur le côté gauche sous le tableau de bord

N° | Affectation
1. | Relais pour le chauffage d'appoint, J405 (S3)
2. | vide
3. | Relais du ventilateur d'air frais. J13 (404), modèles avec chauffage d'appoint uniquement.
4. | vide
5. | Relais de pompe à carburant n° 2. J49 (404), modèles diesel uniquement
6. | Relais de lave-phares, J39 (53)
7. | Relais de tension borne 50, J682 (433)
A, B. | vide
C. | Fusible thermique n° 1 (30A) du réglage du siège conducteur. S44
D. | Fusible thermique n° 1 (30A) du réglage de la position du siège conducteur, S46

Dans le coffre à bagages

Si la batterie est installée dans le coffre.

N° | Description | Ampères
1. | Boîte à fusibles gauche / droite | 30A
2. | Fusibles dans le boîtier électrique | 80A
3. | Alimentation électrique de l'unité de commutation | 125A
4. | Unité de commande du réseau de bord | 5A
