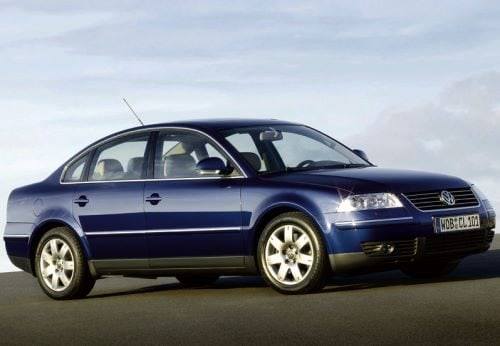

La cinquième génération de la gamme Passat (type 3B de 1997 à 1999, et type 3BG de 2000 à 2005) a été dévoilée en 1996. Contrairement aux modèles précédents produits depuis 1988, la plate-forme a de nouveau été partagée avec les Audi A4 et A6. Dans cet article, nous détaillerons l'affectation des fusibles et des relais de la VW Passat B5 (cinquième génération ; plate-forme PL45). Années de production : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Vous trouverez ci-dessous les emplacements, les descriptions et les photos des porte-fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur

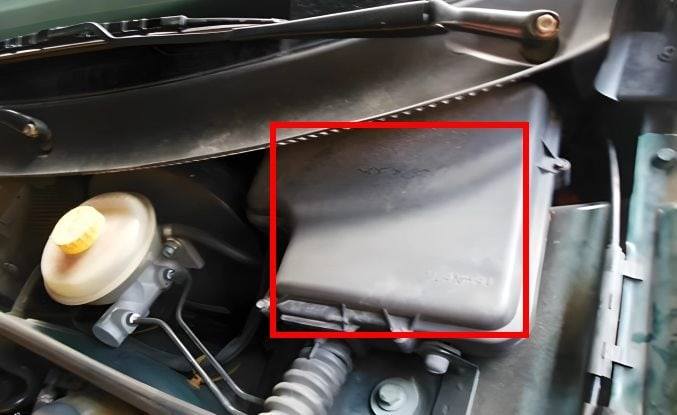

La boîte à fusibles se trouve sur le côté gauche, sous le cache de protection.

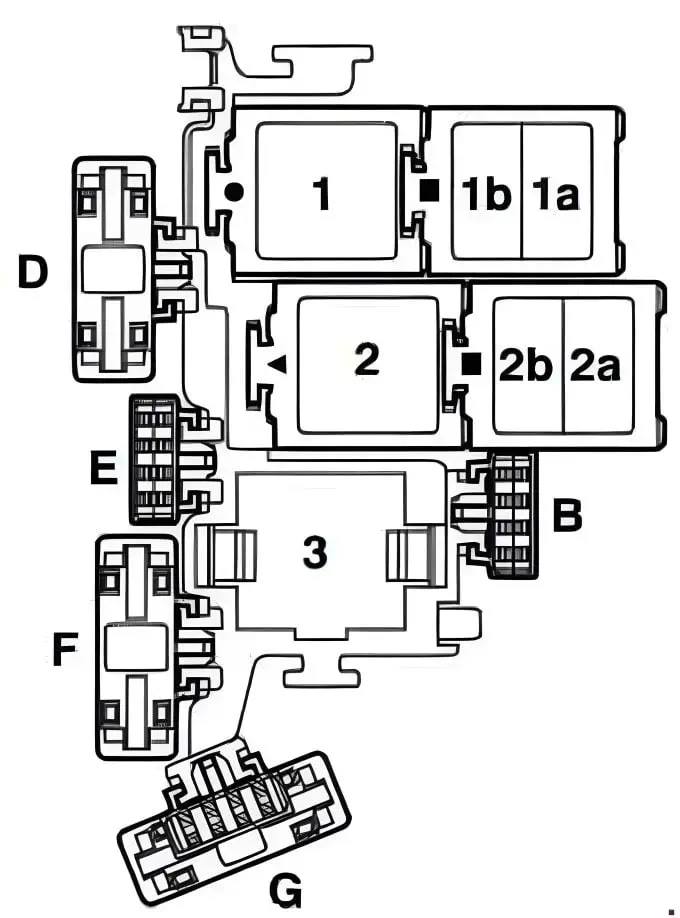

Schéma
N° | Affectation | Calibre (A)
E. | Alimentation des bobines d'allumage (S115) | 40 A
F. | Calculateur de gestion moteur (ECM) (S102) | 5 A
D. | Pompe à air secondaire (S130) | 50 A
B. | Gicleurs de lave-glace dégivrants (S116) | 10 A
B. | Pompe à eau additionnelle (liquide de refroidissement) | 5 A
G. | Gestion électronique du moteur (S282) | 10 A
1. | Relais d'alimentation du calculateur moteur Motronic (167), code moteur BDP
2. | Relais de pompe à air secondaire (AIR) (373), (100)
3. | Relais d'alimentation du calculateur moteur Motronic (429), (219) / Relais de pompe à eau additionnelle (53), (411)
Dans l'habitacle
Le véhicule est équipé de trois boîtes à fusibles destinées à protéger les différents circuits électriques.
Boîte à fusibles

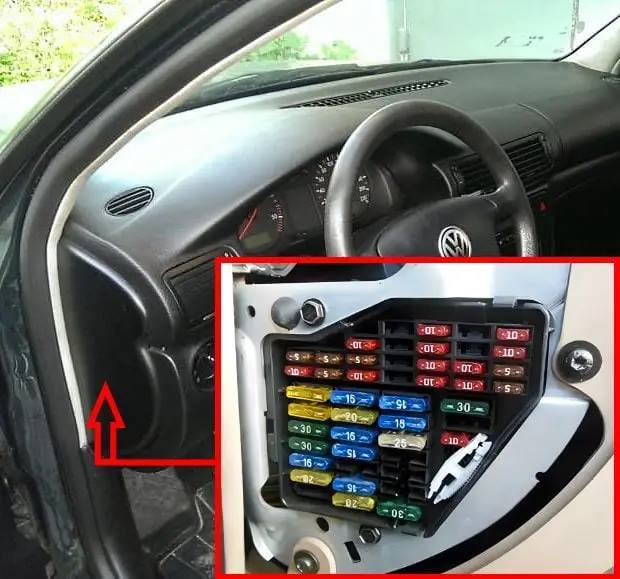

Celle-ci est située à l'extrémité du tableau de bord, côté conducteur. Son accès nécessite de déposer le cache latéral.

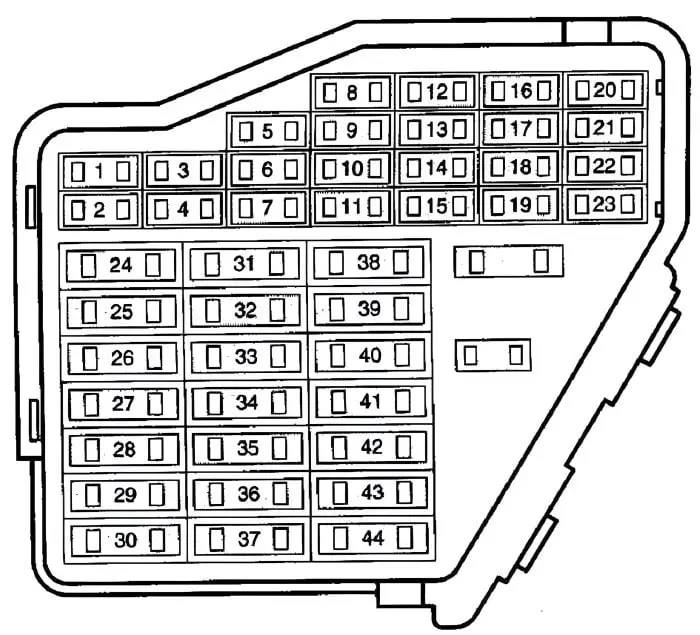

Schéma
N° | Calibre (A) | Affectation
1. | 5 A | Gicleurs de lave-glace dégivrants
2. | 10 A | Clignotants
3. | 5 A | Lave-phares, éclairage de la boîte à gants, éclairage des commandes de climatisation, éclairage du sélecteur de vitesses (boîte automatique)
4. | 5 A | Éclairage de la plaque d'immatriculation
5. | 10 A | Sièges chauffants, climatisation
6. | 5 A | Plafonniers et liseuses, éclairage du coffre
7. | 10 A | Calculateur ABS
8. | 5 A | Réglage automatique de la portée des phares (au xénon), téléphonie
9. | 10 A | Rétroviseurs extérieurs dégivrants
10. | 5 A | Chargeur CD
11. | 5 A | Régulateur de vitesse (boîte automatique)
12. | 10 A | Prise de diagnostic (OBD)
13. | 10 A | Feux stop
14. | 15 A | Réglage des rétroviseurs, lève-vitres électriques
15. | 10 A | Combiné d'instruments, boîte automatique
16. | - | Non utilisé
17. | 15 A | Système de navigation, système d'alarme (véhicules de fonction / taxis)
18. | 10 A | Feu de route droit
19. | 10 A | Feu de route gauche
20. | 10 A | Feu de croisement droit, correcteur d'assiette de phare droit
21. | 10 A | Feu de croisement gauche, correcteur d'assiette de phare gauche
22. | 5 A | Feu de position droit, feu de stationnement droit
23. | 5 A | Feu de position gauche, feu de stationnement gauche
24. | 25 A | Essuie-glaces et pompe de lave-glace
25. | 30 A | Pulseur d'air (ventilation habitacle), climatisation
26. | 30 A | Dégivrage de la lunette arrière
27. | - | Non utilisé
28. | 15 A | Pompe à carburant
29. | 20 A | Gestion électronique du moteur
30. | 20 A | Toit ouvrant
31. | 15 A | Feux de recul, boîte automatique, régulateur de vitesse
32. | 20 A | Gestion électronique du moteur
33. | 15 A | Allume-cigare
34. | 15 A | Gestion électronique du moteur
35. | 30 A | Alimentation permanente (+12 V) pour prise remorque
36. | 15 A | Projecteurs antibrouillard, feu antibrouillard arrière
37. | 15 A | Téléphonie, autoradio
38. | 15 A | Module confort : lève-vitres, réglage des rétroviseurs, déverrouillage de la trappe à carburant, verrouillage centralisé
39. | 15 A | Système d'alarme
40. | 25 A | Avertisseur sonore (klaxon)
41-43. | - | Non utilisés
44. | 30 A | Sièges chauffants
Boîte de relais principale

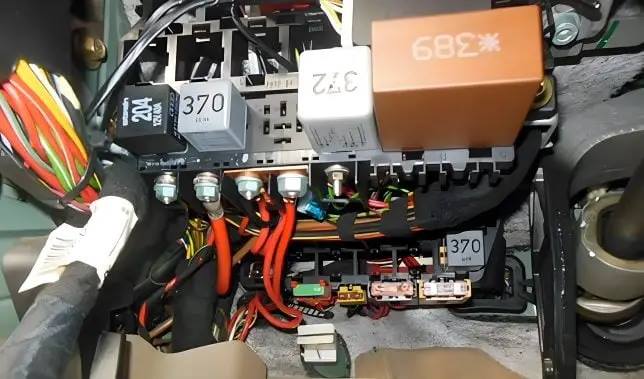

Elle se situe côté conducteur, sous le tableau de bord, à proximité de la colonne de direction.

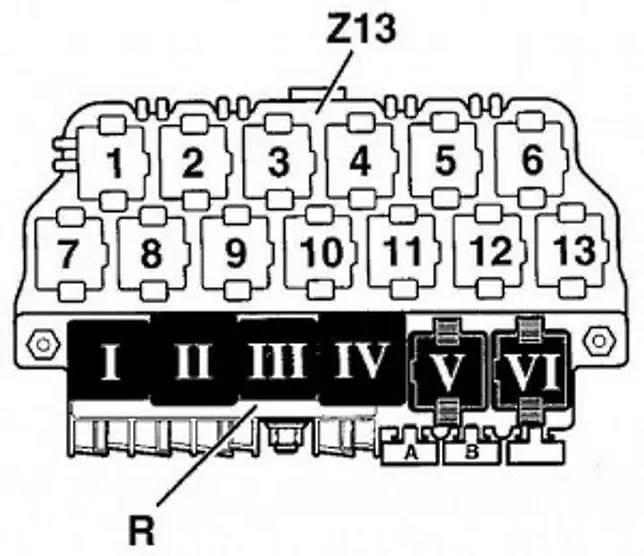

Schéma
N° | Affectation
Platine de relais Z
1. | Motoventilateur de refroidissement (climatisation)
2. | Contacteur de pédale d'embrayage
3. | Relais d'embrayage électromagnétique (climatisation)
4. | Climatisation
5. | Relais de pompe à carburant (moteurs diesel)
6. | Éclairage extérieur / équipement taxi
7. | Projecteurs
8. | Relais de préchauffage
9. | Non utilisé
10. | Projecteurs antibrouillard
11. | Système de communication
12. | Relais de démarreur
13. | Antidémarrage / Verrouillage du démarreur
Platine de relais R
I. | Relais d'avertisseur sonore
II. | Relais de décharge du contact X (après-contact)
III. | Relais d'essuie-glaces
IV. | Relais de pompe à carburant / Relais de préchauffage
V. | Non utilisé
VI. | Non utilisé
A. | Fusible
B. | Fusible
Boîte de relais supplémentaire

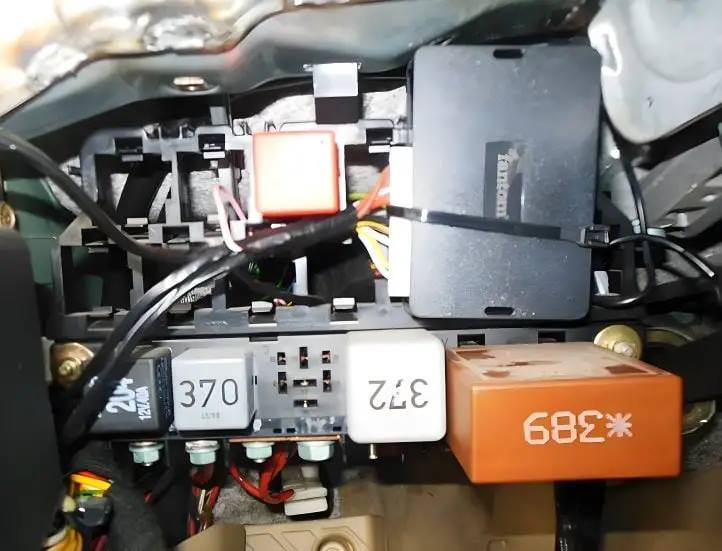

Celle-ci équipe les modèles disposant d'options supplémentaires. Elle se trouve derrière la platine de relais principale.

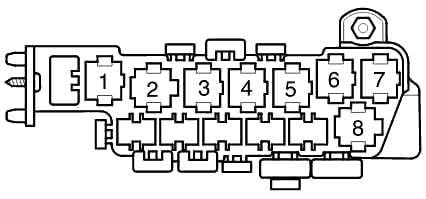

Schéma
N° | Affectation
A. | Fusible de motoventilateur (5 A / 30 A)
B. | Fusible de motoventilateur (5 A / 30 A)
C. | Fusible de pompe hydraulique (50 A)
1. | Non utilisé
2. | Relais de système de freinage (ABS/EDS/ESP)
3. | Relais de système de freinage (ABS/EDS/ESP)
4. | Relais de pulseur d'air 80 W / Relais de pulseur d'air 300 W (1re vitesse)
5. | Relais de motoventilateur (vitesse maximale)
6. | Relais de pulseur d'air 300 W (2e vitesse)
