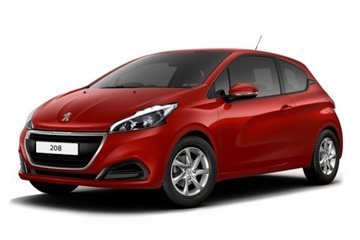

La Peugeot 208 subcompacte à hayon a remplacé le modèle 207 à l'été 2012. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 208 (première génération ; série de moteurs EB / EP / DV) 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le compartiment moteur

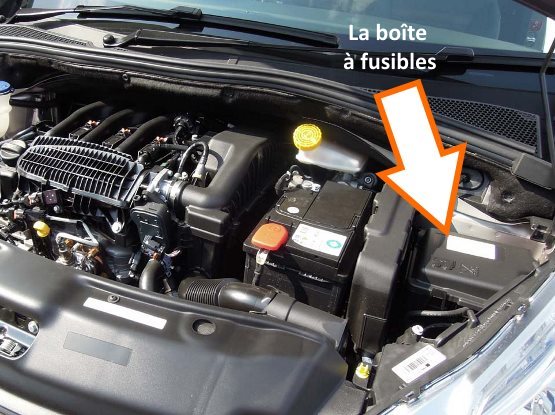

La boîte à fusibles se trouve à proximité de la batterie, sur le côté gauche. Pour y accéder, il faut retirer le couvercle de protection.

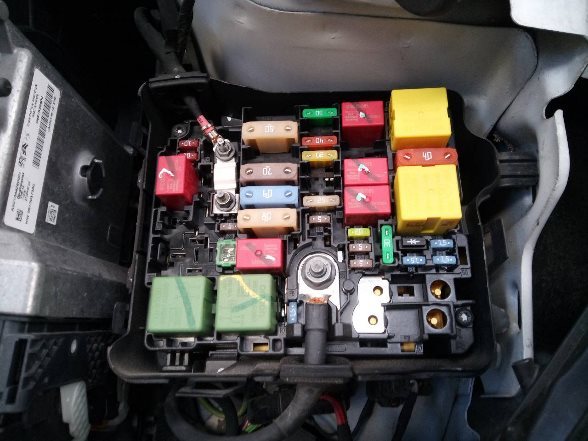

Vue d'ensemble.

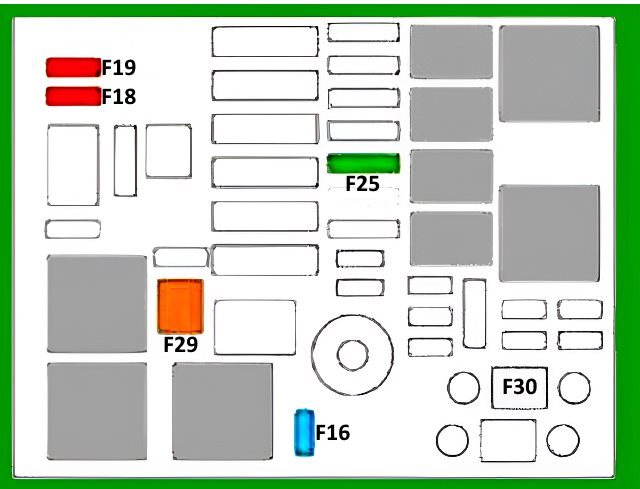

Schéma
N° | Description | Ampères
F16. | Feux de brouillard. | 15A
F18. | Feux de route droit. | 10A
F19. | Feux de route gauche. | 10A
F25. | Relais de lave-phares (pas de série). | 30A
F29. | Moteur d'essuie-glace. | 40A
F30. | Bougies de préchauffage (pour les moteurs diesel DV). | 80A
A l'intérieur de la voiture
On y trouve deux blocs chargés de la protection des circuits électriques du véhicule.
La boîte à fusibles principale

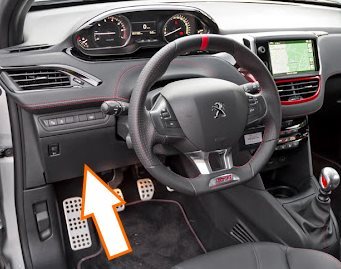

Elle se trouve côté conducteur, dans la partie inférieure du tableau de bord.

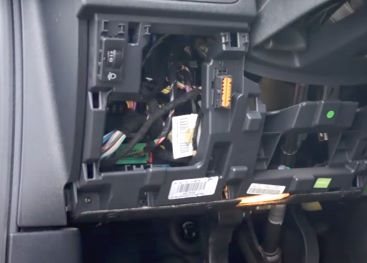

Pour y accéder, il faut retirer une partie du revêtement.

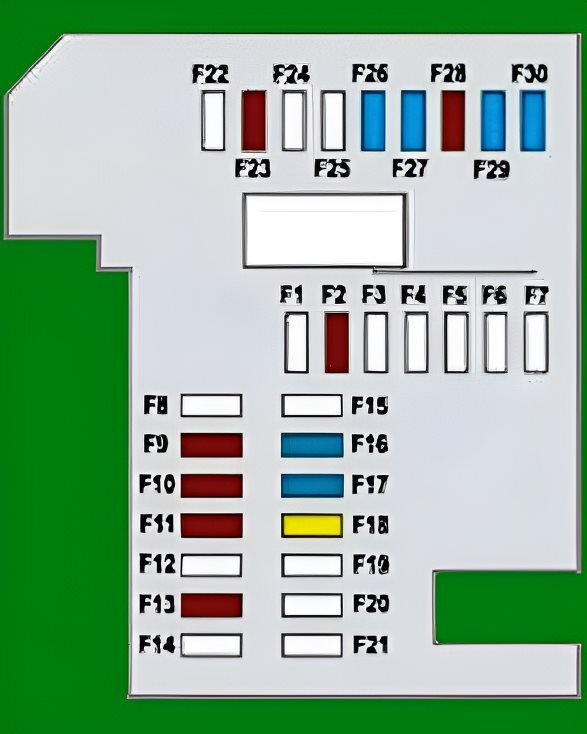

Plan
N° | Affectation des fusibles | Ampères
F2. | Rétroviseurs extérieurs, phares, connecteur de diagnostic. | 5A
F9. | Système d'alarme de sécurité. | 5A
F10. | Unité télématique embarquée autonome, unité de commande du système électrique de la remorque. | 5A
F11. | Rétroviseur anti-éblouissement automatique, chauffage d'appoint. | 5A
F13. | Amplificateur Hi-Fi, Parktronic | 5A
F16. | Prise 12 V (avant), fusible pour allume-cigare Peugeot 208 | 15A
F17. | autoradio OEM, autoradio (montage non standard). | 15A
F18. | écran tactile. | 20A
F23. | Éclairage de la boîte à gants, éclairage du rétroviseur intérieur, lampes d'éclairage. | 5A
F26. | Avertisseur sonore | 15A
F27. | Pompe de lave-glace. | 15A
F28. | Serrure de contact avec verrouillage de la colonne de direction. | 5A
F29. | Compresseur de climatisation. | 15A
F30. | Essuie-glace arrière. | 15A
Boîte à fusibles supplémentaire
Elle se trouve derrière la boîte à gants.

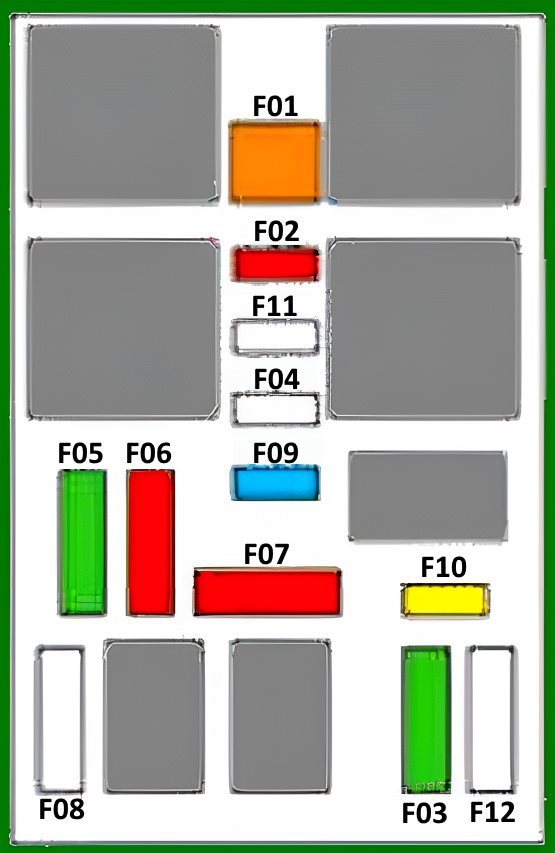

Schéma
N° | Affectation des fusibles | Ampères
F01. | Chauffage de la lunette arrière. | 40A
F02. | Rétroviseurs extérieurs chauffants. | 10A
F03. | Lève-vitres avant. | 30A
F04. | Réserve
F05. | Vitres arrière. | 30A
F06. | Rétroviseurs extérieurs rabattables. | 10A
F07. | Rétroviseurs extérieurs rabattables | 10A
F08. | Réserve
F09. | Sièges avant chauffants. | 15A
F10. | Amplificateur Hi-Fi. | 20A
F11. | Réserve
F12. | Réserve
