Fusibles Peugeot 206, 2002 - 2010

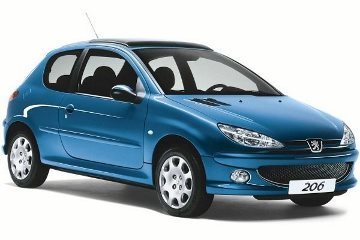

La Peugeot 206 est une voiture qui a été produite de 1998 à 2010 et qui a remplacé le modèle 205 sur la chaîne de montage. La ligne de corps est variée et comprend plusieurs types : bicorps en version trois ou cinq portes, ainsi que coupé-cabriolet à deux portes, berline et break à cinq portes. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 206 (première génération ; restylage) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.

Dans l'habitacle de la voiture

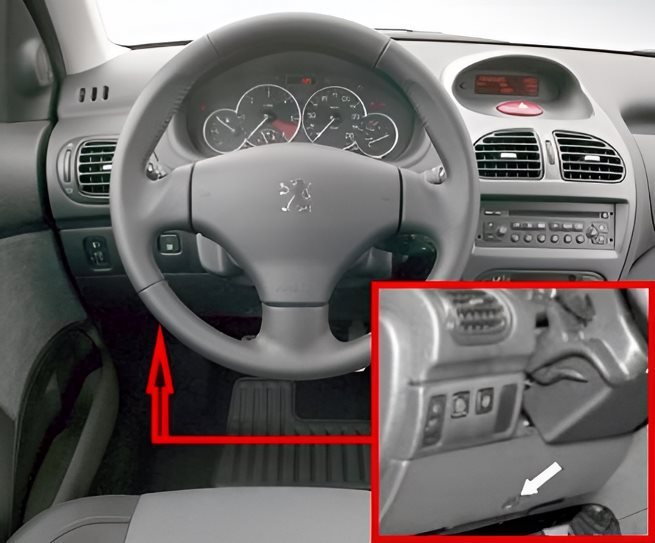

Il se trouve du côté conducteur, en bas du tableau de bord. Le bloc de fusibles est fermé par un couvercle de protection.

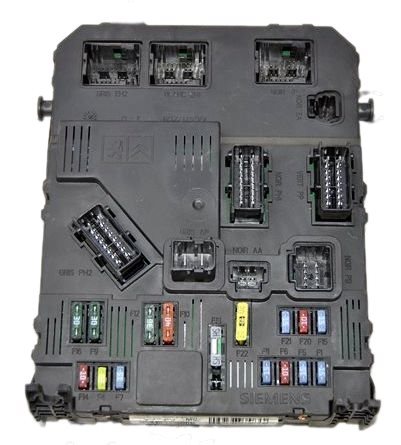

Photo - exemple de réalisation.

Schéma

No | Description | Ampères
1. | Chauffage électrique des sièges, sirène d'alarme | 15A
4. | Affichage multifonctionnel, ordinateur de bord du système de navigation, éclairage du coffre, autoradio | 20A
5. | Appareil de diagnostic pour boîte de vitesses automatique | 15A
6. | Capteur de niveau de liquide de refroidissement, transmission automatique, autoradio | 10A
7. | Appareils et dispositifs supplémentaires du véhicule de formation, système d'alarme | 15A
9. | Lève-vitres des portes arrière | 30A
10. | Chauffage électrique de la lunette arrière et des rétroviseurs extérieurs | 40A
11. | Essuie-glaces arrière | 15A
12. | Lève-vitres avant, toit ouvrant ventilé | 30A
14. | Unité de commande électronique du moteur, airbags, palettes de changement de vitesse, capteur de pluie | 10A
15. | Tableau de bord, affichage multifonctions, ordinateur de bord du système de navigation, unité de commande de la climatisation, système audio | 15A
16. | Unité de commande de verrouillage et déverrouillage des portes | 30A
20. | Feu stop droit | 10A
21. | Feu stop gauche, troisième feu stop | 15A
22. | Eclairage général avant et arrière (206 SW), éclairage local, éclairage de la boîte à gants, fusible de l'allume-cigare de la Peugeot 206, prise 12V arrière (206 SW) | 30A
S1. | Shunt "PARC

Dans le compartiment moteur

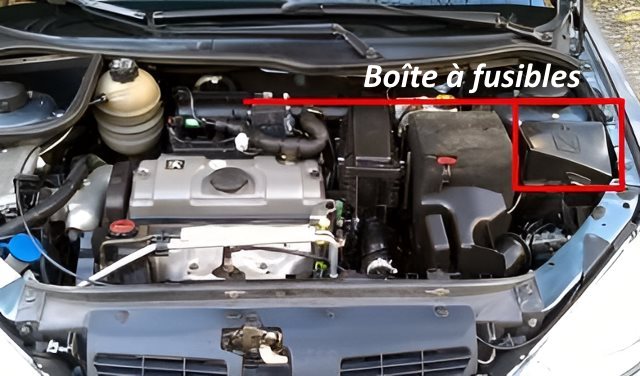

Se trouve du côté conducteur, à proximité de la batterie. La boîte à fusibles est disponible en deux versions : Siemens ou Delphi.

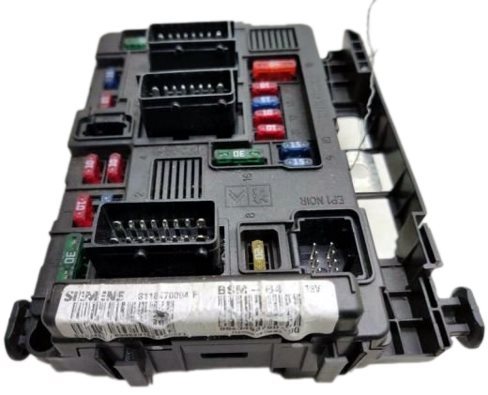

Vue générale - type Siemens.

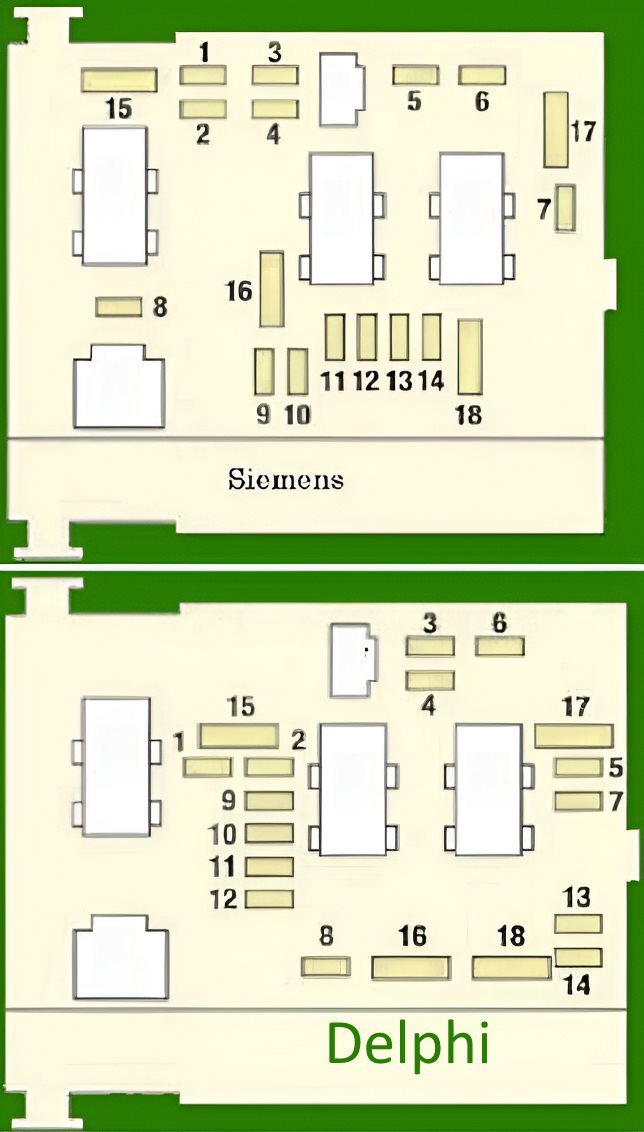

Schéma

N° | Affectation des fusibles | Ampères
1. | Électronique de la bougie de préchauffage du moteur diesel, capteur d'eau du carburant diesel, commutateur de feux de recul, capteur de vitesse, débitmètre d'air du moteur diesel | 10A
2. | Electrovanne d'absorption, module de carburant (sécurité de la pompe à essence) | 15A
3. | Système ABS | 10A
4. | Calculateur de transmission automatique, calculateur de moteur | 10A
5. | Vide
7. | Pompe de lave-phares | 20A
8. | Relais de ventilateur de refroidissement du moteur, ordinateur du moteur, pompe à carburant haute pression du moteur diesel, régulateur de carburant haute pression du moteur diesel, électrovanne du moteur | 10A
9. | Phare gauche - feu de croisement | 15A
10. | Phare droit - Feu de croisement | 15A
11. | Phare gauche - Feu de route | 10A
12. | Phare droit - Feu de route | 15A
13. | Avertisseur sonore | 15A
14. | Pompes de lave-glace pare-brise et lunette arrière | 10A
15. | Chauffage du papillon des gaz, pompe à carburant haute pression du moteur diesel, capteur d'oxygène, ordinateur moteur, débitmètre d'air massique, bobine d'allumage, électrovanne moteur, chauffage du carburant diesel, injecteurs | 30A
16. | Relais de compresseur | 30A
17. | Vitesse maximale et faible de l'essuie-glace | 30A
18. | Ventilateur électrique du système de chauffage et de ventilation | 40A

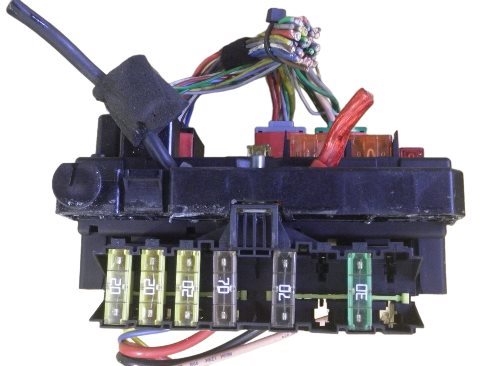

Les fusibles « MAXI » se trouvent sur le côté de l'appareil.

N° | Description | Ampères
1. | Ventilateur de refroidissement du moteur | 20A
2. | Système de freinage ABS | 60A
3. | Système de freinage ABS | 30A
4. | Alimentation électrique pour dispositif de commutation intelligent | 70A
5. | Alimentation pour boîtier de commande intelligent | 70A
6. | Vide
7. | Alimentation électrique pour contacteur à clé avec antivol | 30A
8. | Vide
