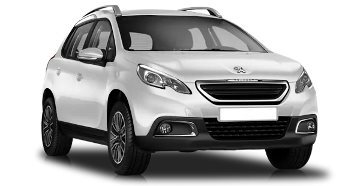

La première du crossover, créé sur la plate-forme de la 208 à hayon, a eu lieu au Salon de l'automobile de Genève 2013. L'apparition de cette nouveauté a été précédée par un concept-car Peugeot HR1. Il se distinguait par des dimensions très compactes et était doté de trois portes. Le modèle de série a reçu une carrosserie à cinq portes et n'a que des roues avant motrices. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 2008 (première génération ; série de moteurs EB / EP) 2014, 2015. 2016 et 2017, 2018, 2019 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans l'habitacle de la voiture
Il y a deux boîtes à fusibles qui protègent les circuits électriques du véhicule.

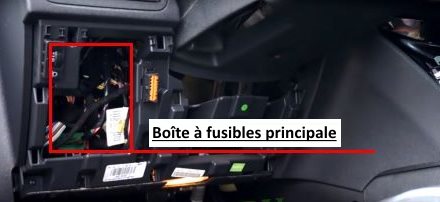

Boîte à fusibles principale
Se trouve du côté conducteur, en bas du tableau de bord, derrière le revêtement en plastique. Un exemple d'accès est présenté sur la photo ci-dessus.

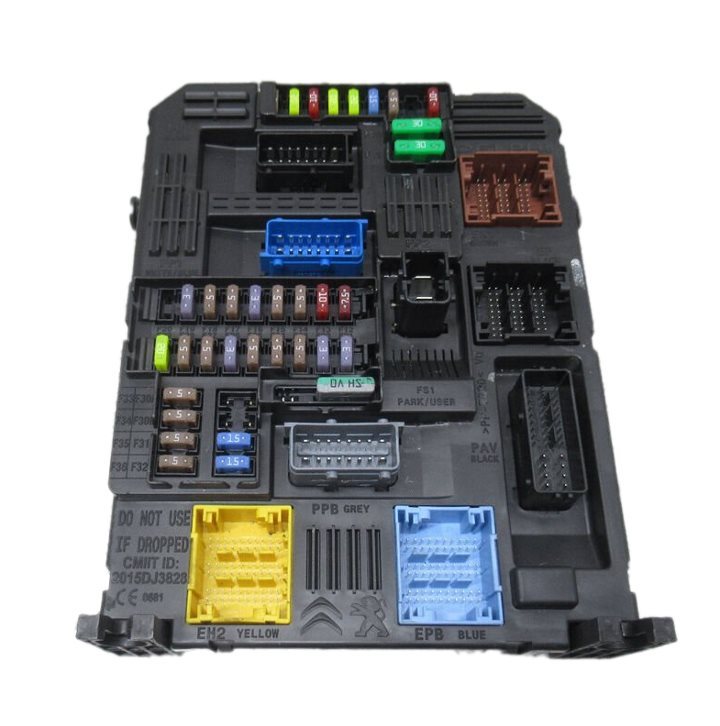

Photo - exemple.

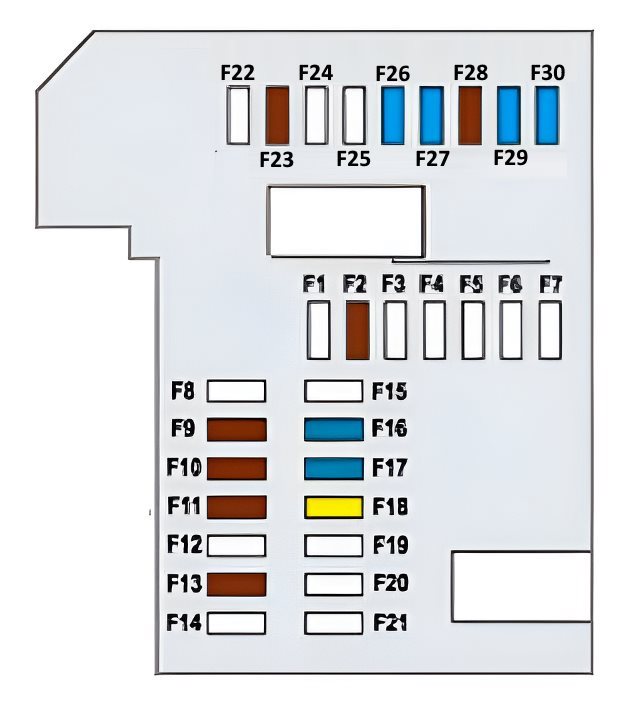

Schéma
N° | Description | Ampères
F2. | Rétroviseurs extérieurs, phares, connecteur de diagnostic. | 5A
F9. | Système d'alarme de sécurité. | 5A
F10. | Unité télématique embarquée autonome, unité de commande du système électrique de la remorque. | 5A
F11. | Rétroviseur intérieur auto-éblouissant, chauffage supplémentaire. | 5A
F13. | Amplificateur Hi-Fi, aide au stationnement. | 5A
F16. | Prise 12V (avant) et Peugeot 2008 Fusible allume-cigare | 15A
F17. | Autoradio | 15A
F18. | écran tactile. | 20A
F23. | Éclairage de la boîte à gants, éclairage du miroir de courtoisie, éclairage intérieur des plafonds. | 5A
F26. | Avertisseur sonore | 15A
F27. | Pompe lave-glace. | 15A
F28. | Serrure de contact avec verrouillage de la colonne de direction. | 5A
F29. | Compresseur de climatisation. | 15A
F30. | Essuie-glace arrière. | 15A

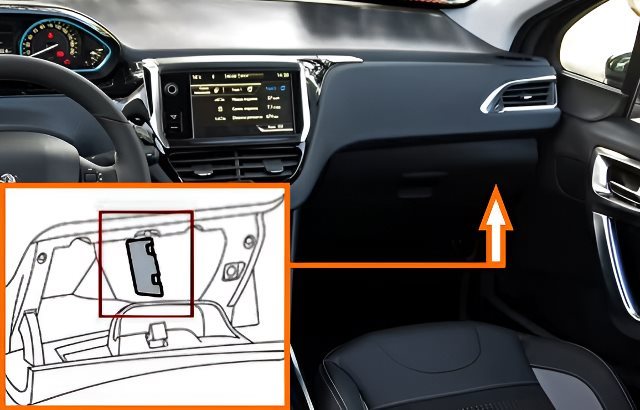

Boîte à fusibles supplémentaire
Se trouve derrière le coffre de rangement.

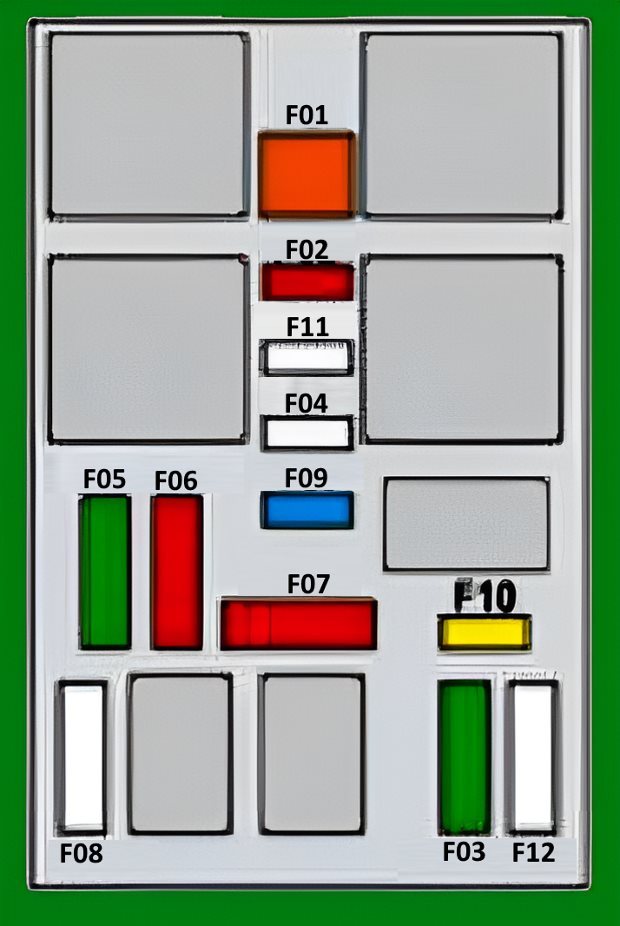

Plan
N° | Affectation des fusibles | Ampères
F01. | Chauffage de la lunette arrière. | 40A
F02. | Rétroviseurs extérieurs chauffants. | 10A
F03. | Lève-vitres avant. | 30A
F04. | Vide
F05. | Lève-vitres électriques arrière. | 30A
F06. | Rétroviseurs extérieurs rabattables. | 10A
F07. | Rétroviseurs extérieurs rabattables. | 10A
F08. | Vide
F09. | Sièges avant chauffants. | 15A
F10. | Amplificateur Hi-Fi. | 20A
F11. | Vide
F12. | Vide
Dans le compartiment moteur

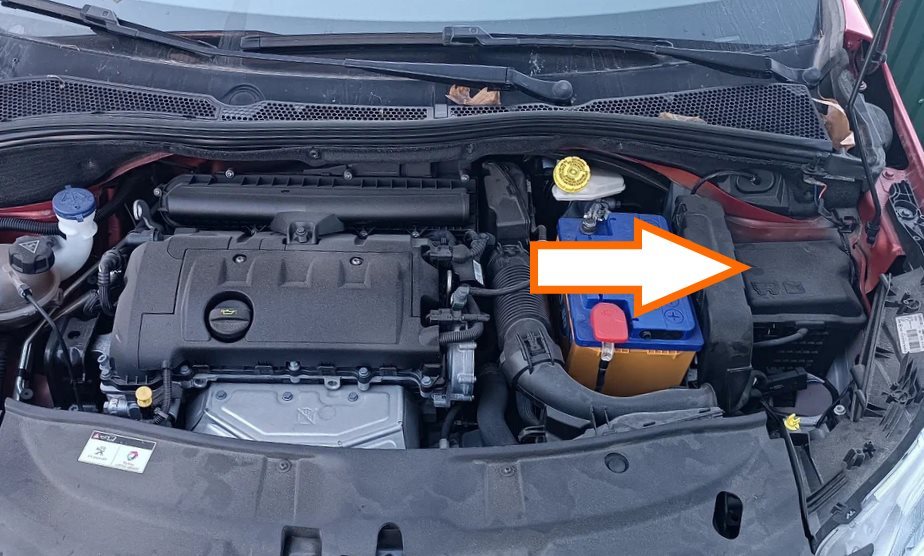

La boîte à fusibles se trouve à proximité de la batterie, derrière le couvercle de protection.
Photo - exemple.
Schéma
N° | Affectation des fusibles | Ampères
F16. | Feux de brouillard. | 15A
F18. | Feux de route droit. | 10A
F19. | Feux de route gauche. | 10A
F25. | Relais de lave-phares (disponibilité selon équipement). | 30A
F29. | Moteur d'essuie-glace. | 40A
F30. | Bougies de préchauffage (pour les moteurs diesel). | 80A
