Fusibles et relais Opel Zafira Tourer C, 2012 - 2016

La troisième génération du Zafira Tourer C a été présentée en tant que concept-car au Salon de l'automobile de Genève 2011. La version de série a été présentée en septembre 2011 au salon de l'automobile de Francfort et a été commercialisée fin 2011. En 2012, une version hybride a été lancée sur le marché. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais Opel Zafira Tourer C (troisième génération) 2012, 2013, 2014, 2015, 2016 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

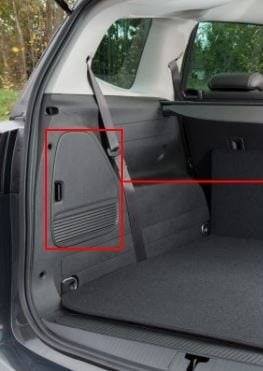

Dans le coffre à bagages

La boîte à fusibles se trouve sur la paroi gauche, sous le couvercle en plastique. Pour y accéder, il faut retirer le couvercle.

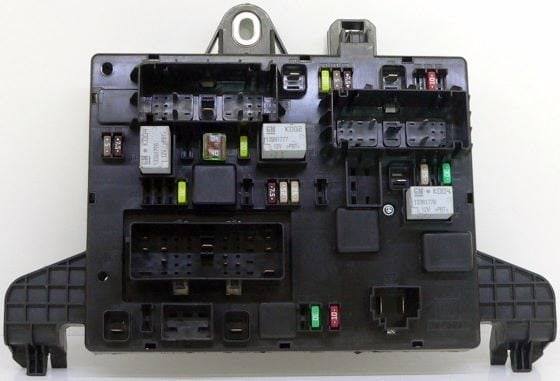

Vue d'ensemble.

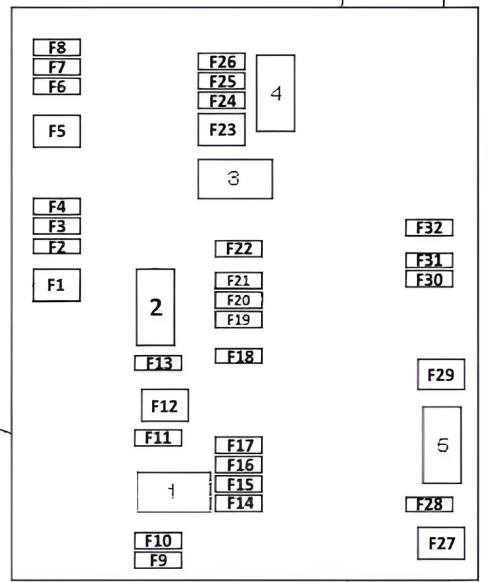

Schéma

N° | Affectation des fusibles
F1. Appareil de commande électrique de la remorque | 40A
F2. Raccordement électrique de la remorque | 20A
F3. Aide au stationnement | 5A
F7. Entraînement électrique du siège | 10A
F8. Système antivol | 5A
F13. Raccordement électrique de la remorque | 20A
F15. 7,5A
F17. Raccordement électrique pour les équipements spéciaux | 20A
F19. chauffage du volant | 15A
F20. Volet de toit ouvrant | 25A
F21. Sièges chauffants | 25A
F25. Système d'entretien de la vitesse | 5A
F26. système de suspension | 30A
F31. Système audio | 30A
F32. suspension de roue | 10A
N° | Tableau des relais
1. relais de circuit de l'équipement spécial
3. relais pour verrouillage central, double verrouillage

Dans le compartiment intérieur

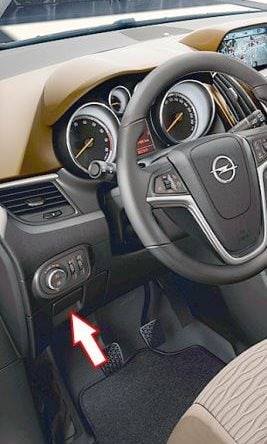

La boîte à fusibles se trouve du côté conducteur, derrière la boîte à gants.

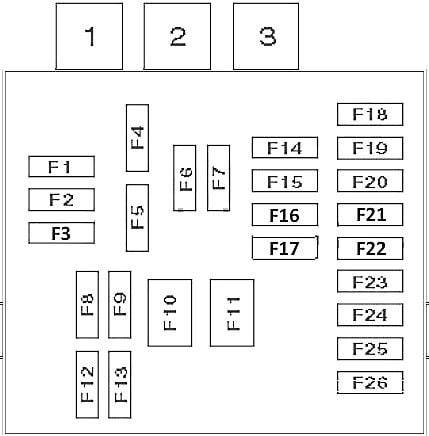

Plan

N° | Tableau des fusibles | Ampères
F1. Régulateur de vitesse, limiteur de vitesse, commandes au volant | 20A
F2. Appareil de commande multifonctions | 10A
F3. Appareil de commande multifonctions | 10A
F4. Système audio | 20A
F5. Système audio | 10A
F6. Zafira Tourer Fusible allume-cigare | 20A
F7. Prise de courant pour équipements spéciaux | 20A
F8. Unité de commande multifonctionnelle | 20A
F9. Système SRS | 10A
F10. Appareil de commande multifonctionnel | 30A
F11. Climatisation/chauffage | 40A
F14. Connecteur de diagnostic (DLC) | 7,5A
F16. Boîte à fusibles/relais dans le coffre à bagages | 20A
F17. Climatisation/chauffage | 10A
F18. Système stop-start | 30A
F19. 20A
F20. Appareil de commande multifonctions | 10A
F22. Serrure d'allumage (capteur) | 20A
F23. Appareil de commande multifonctions | 15A
F24. appareil de commande multifonctions | 10A
N° | Affectation des relais
1. relais verrouillage central (déverrouillage)
2. relais de surveillance du courant de batterie

Dans le compartiment moteur

Deux blocs de montage se trouvent ici.

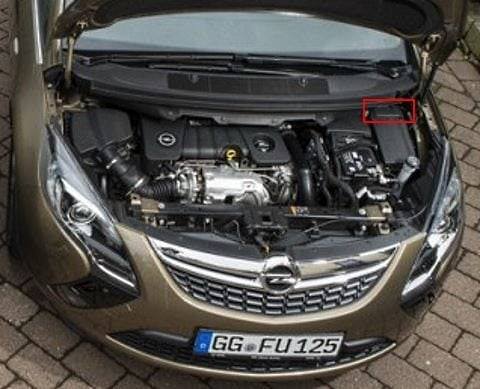

Boîte à fusibles principale

Il se trouve à proximité de la batterie, derrière le couvercle en plastique.

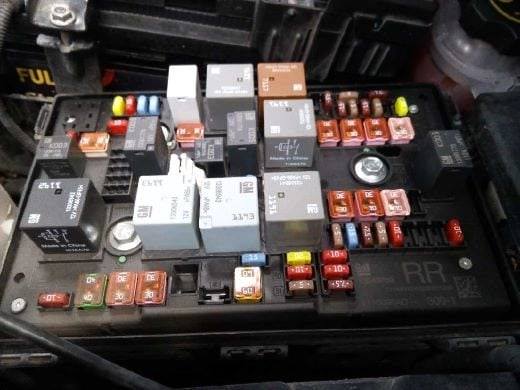

Photo - exemple.

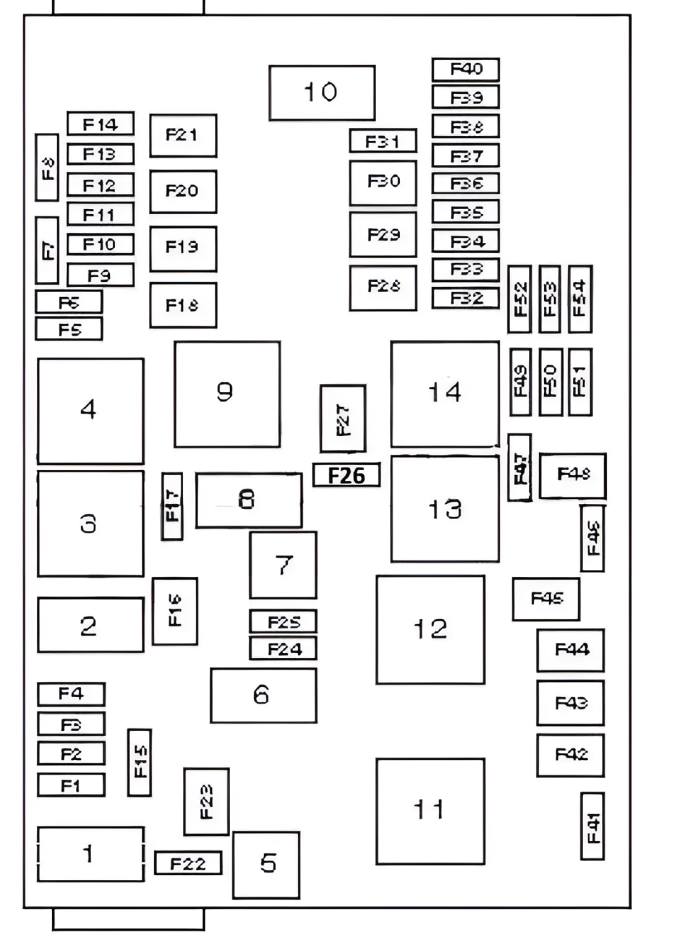

Plan

N° | Affectation | Ampères
F1. Commande moteur | 20A
F2. Commande moteur | 10A
F3. Commande moteur | 15A
F4. Commande moteur | 15A
F6. Commande électrique du rétroviseur/chauffage | 7,5A
F7. Moteur de ventilateur, refroidissement | 5A
F8. Sonde lambda, refroidissement du moteur | 7,5A
F10. Unité de commande multifonctionnelle | 5A
F11. Commande d'ouverture du couvercle de coffre/de la porte arrière | 7,5A
F12. Phares adaptatifs | 5A
F14. Moteur d'essuie-glace de lunette arrière | 20A
F15. Commande du moteur | 10A
F16. Démarreur | 30A
F17. Unité de contrôle électronique de la transmission (ECU) | 10A
F18. Dégivrage de la lunette arrière | 40A
F19. Lève-vitres électriques avant | 30A
F20. Lève-vitres électriques arrière | 30A
F21. Système ABS/ESP | 30A
F22. Moteur électrique de correction des phares (gauche) | 10A
F23. Lave-phares électrique | 25A
F24. moteur électrique de correction des phares (droite) | 15A
F25. Moteur de correction des phares (gauche) | 15A
F26. phares antibrouillard | 15A
F27. chauffage du filtre à carburant | 30A
F28. Système stop-start | 30A
F29. unité de commande du frein de stationnement | 30A
F30. Système ABS/ESP | 60A
F31. Régulateur de vitesse adaptatif | 5A
F32. système SRS | 5A
F33. Phares adaptatifs | 15A
F34. Gestion du moteur | 7,5A
F35. Rétroviseurs extérieurs, capteur de pluie | 5A
F36. Embrayage électromagnétique du compresseur de climatisation | 10A
F38. Pompe à dépression du servofrein | 20A
F39. Commande du moteur | 20A
F40. Système de lave-glace | 10A
F41. Moteur de correction des phares (droit) | 10A
F42. Ventilateur de refroidissement | 40A
F43. moteur d'essuie-glace | 30A
F44. Moteur d'essuie-glace | 30A
F45. ventilateur de refroidissement | 30A
F47. Avertisseur sonore | 15A
F48. Ventilateur de refroidissement | 60A
F49. Module de carburant (pompe à essence) | 20A
F50. Correcteur de phares | 10A
F51. Volet d'air | 5A
F52. Commande moteur | 7,5A
F53. Commande de la boîte de vitesses, gestion du moteur | 7,5A
F54. Pompe à vide, combiné d'instruments, ventilateur de chauffage, climatisation | 7,5A
2. relais de démarreur
3. relais commande moteur
4. relais du chauffage de la lunette arrière
5. relais de la pompe de lave-phares
7. relais module de carburant (pompe à essence)
9. relais de chauffage du carburant

Boîte à fusibles supplémentaire

Se trouve directement au-dessus de l'unité principale.

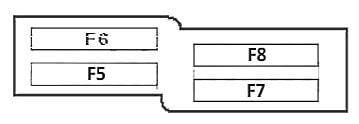

Plan

N° | Affectation | Ampères
F5. Unité de commande des bougies de préchauffage | 80A
F6. Direction assistée | 80A
F7. Chauffage d'appoint | 100A
F8. Ventilateur de refroidissement | 80A
