Fusibles et relais Opel Zafira A, 1999 - 2006

Le Zafira est un monospace compact produit depuis 1999 par la division européenne de General Motors (GM). Sur différents marchés, cette voiture est vendue sous d'autres marques - Vauxhall, Holden et Chevrolet. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais Opel Zafira (première génération ; indice A) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.

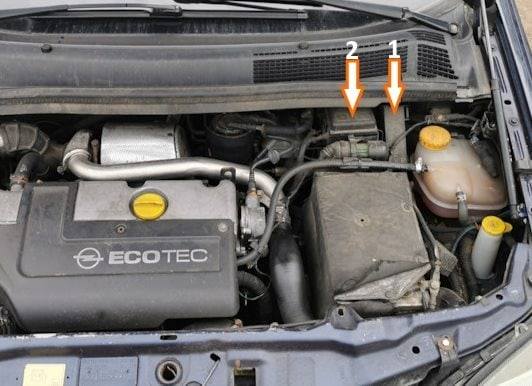

Dans le compartiment moteur

Sous le capot se trouvent 2 blocs : un avec des fusibles et un avec des modules de relais.

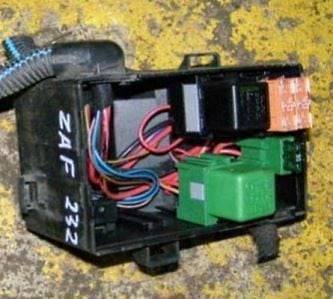

Boîte de relais

Vue générale.

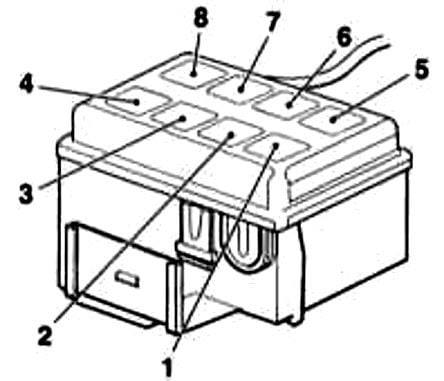

Schéma

Type 1
No | Affectation des relais
1. | Vide
2. | Moteur de ventilateur de refroidissement (X16SZR, X18XE1, X20XEV)
3. | Moteur du ventilateur de refroidissement (X14XE, X16XEL)
4. | Module de carburant (pompe à essence)
5. | Vide
6. | Moteur du ventilateur de refroidissement
7. | Lave-phares
8. | Vide

Type 2
N° | Description
1. | Vide
2. | Ventilateur de refroidissement (sauf Z12XE)
3. | Module de carburant (pompe à essence) (sauf Z20LET/Z22SE)
4. | Vide
5. | Moteur du ventilateur de refroidissement (Z20LET)
6. | Moteur de ventilateur de refroidissement
7. | Lave-phares
8. | Vide

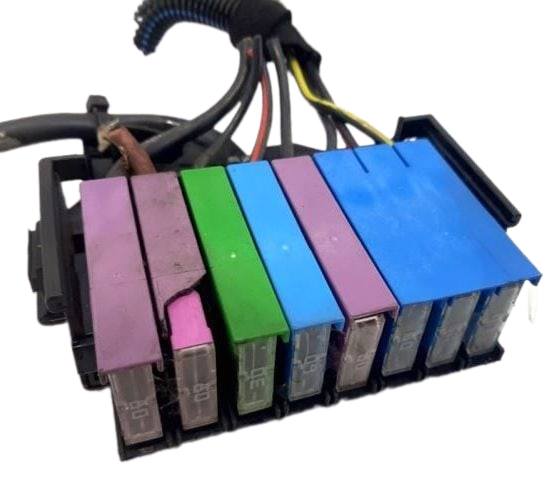

Boîte à fusibles de puissance

Vue générale.

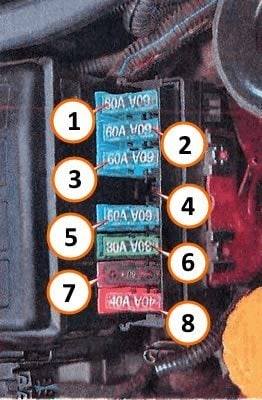

Plan

No | Affectation des fusibles | Ampères
1. | Contacteur d'allumage | 60A
2. | Boîte à fusibles/relais - tableau de bord, feux de croisement, feux de jour, antivol, calculateur d'antidémarrage, gestion du moteur | 60A
3. | Circuits électriques pour la plupart des appareils électriques | 60A
4. | Moteurs de ventilateurs de refroidissement (X12XE - sans climatisation) | 20A
5. | Système ABS | 60A
6. | Commande de moteur | 30A
7. | Pompe de direction assistée | 80A
8. | Moteurs de ventilateurs de refroidissement (essence - sauf X20XE avec climatisation) | 40A

Dans le compartiment passagers

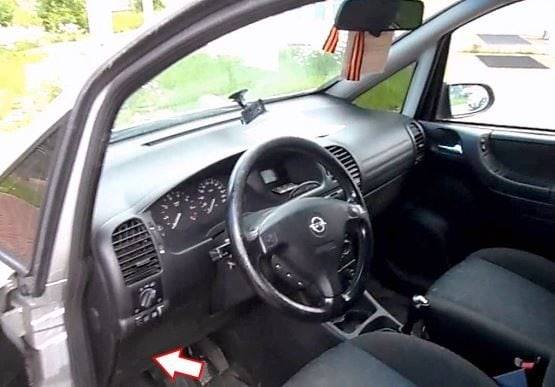

La boîte à fusibles se trouve sous le tableau de bord, derrière la boîte à gants.

Pour y accéder, vous devez légèrement comprimer les panneaux latéraux, abaisser complètement la boîte à gants et la retirer. Ensuite, vous devez tourner les vis de 90° et retirer le support de la boîte à gants.

Type 1

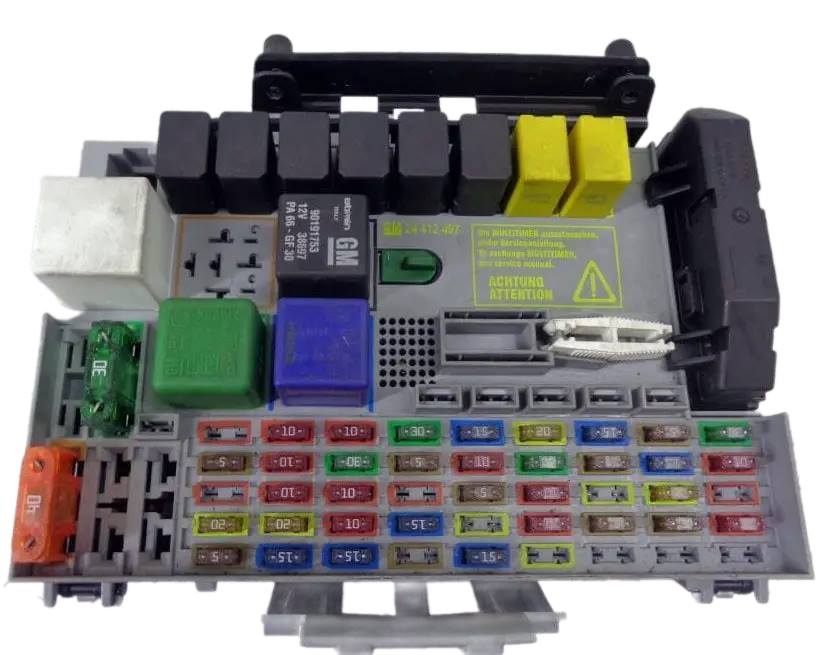

Vue générale.

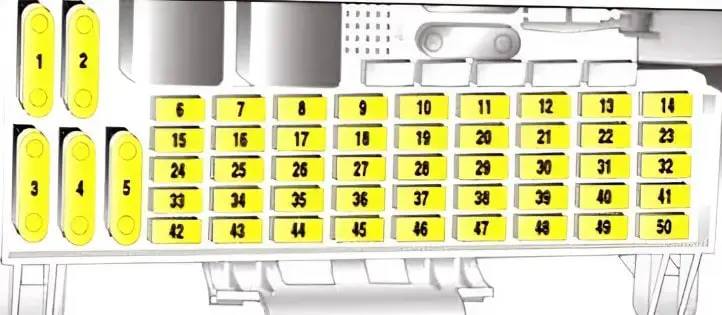

Schéma

No | Affectation des fusibles | Ampères
1. | Vide
2. | Chauffage/climatisation sièges chauffants | 30A
3. | Chauffage de la lunette arrière | 40A
4. | Vide
5. | Vide
6. | Phare droit - feu de croisement, correcteur de phare | 10A
7. | Feux de position avant/arrière (droit), éclairage de la plaque d'immatriculation | 10A
8. | Phare droit - feu de croisement | 10A
9. | Pompe lave-phares | 30A
10. | Avertisseur sonore | 15A
11. | Verrouillage central | 20A
12. | Feux antibrouillard | 15A
13. | Affichage multifonctionnel | 5A
14. | Moteur d'essuie-glace électrique, toit ouvrant (capote convertible) | 30A
15. | Lève-vitres électriques, toit ouvrant, rétroviseurs électriques, éclairage intérieur, antivol | 5A
16. | Feu antibrouillard arrière | 10A
17. | Lève-vitres électriques | 30A
18. | Correcteur de phares, éclairage de la plaque d'immatriculation | 5A
19. | Système audio, téléphone, affichage multifonctionnel | 10A
20. | Lève-vitres électriques | 30A
21. | Clapet de verrouillage électronique de la clé (boîte automatique), antivol, installation audio, téléphone | 5A
22. | Indicateurs de direction/alarmes d'urgence, affichage multifonctionnel, ordinateur de bord, clignotants | 15A
23. | Système ABS, direction assistée | 10A
24. | Phare gauche - feu de croisement, correcteur de phares | 10A
25. | Feux de position avant/arrière (gauche), éclairage de la plaque d'immatriculation | 10A
26. | Phare gauche - feu de route | 10A
27. | Entraînement du toit pliant | 20A
28. | Ampoule éclairage intérieur | 5A
29. | Indicateur de direction/alarme, éclairage intérieur, système de commande de la boîte automatique | 10A
30. | Toit ouvrant | 30A
31. | Toit ouvrant électrique (semi-automatique) | 20A
32. | Système d'éclairage de jour, avertissement de virage à gauche, système antivol, appareil de commande d'immobilisation | 10A
33. | Connexion pour système électrique de la remorque - ligne 30 | 20A
34. | Système audio, affichage multifonctions, téléphone | 20A
35. | Système de commande automatique de la boîte de vitesses, appareil de commande du moteur du ventilateur, climatisation | 10A
36. | Sièges chauffants, fusible allume-cigare Opel Zafira | 15A
37. | Chauffage de siège | 20A
38. | Feux de stop, commande de boîte automatique, écran multifonctions, système d'entretien de la vitesse | 10A
39. | Système de commande automatique de la boîte de vitesses, appareil de commande du moteur du ventilateur, climatisation | 5A
40. | Unité de commande du moteur du ventilateur de refroidissement, climatisation | 5A
41. | Rétroviseurs extérieurs chauffants | 10A
42. | Capteur d'occupation des sièges, éclairage intérieur | 5A
43. | à partir de 2002 : Phares au xénon - droite | 20A
44. | à partir de 2002 : Phares au xénon - gauche | 20A
45. | à partir de 2002 : sièges chauffants | 5A
46. | à partir de 2002 : Gestion du moteur | 15A
47. | Chauffage autonome - diesel | 20A
48. | Entraînement du toit pliant | 5A
49. | Vide
50.  | Relais moteur ventilateur de radiateur - 2,0 diesel/1,7 diesel avec climatisation | 40A
No. | Affectation du relais
R1. | Vide
R2. | Avertisseur sonore
R3. | Feux de route
R4. | Essuie-glace arrière
R5. | Rétroviseur chauffant
R6. | Phares antibrouillard
R7. | Feux antibrouillard arrière
R8. | Relais de coupure des clignotants
R9. | Relais de coupure des clignotants
R10. | Signal audio du téléphone
R11. | Convertisseur de signal du capteur de vitesse de roue
R12. | Relais pour moteur d'essuie-glace
R13. | Ampoules pour l'éclairage de la cabine
R14. | Chauffage de la lunette arrière
R15. | Appareil de commande multifonctionnel

Type 2

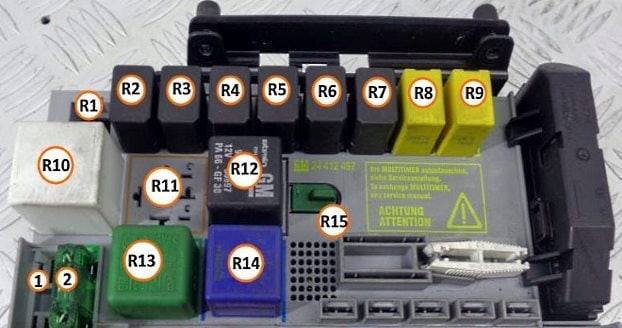

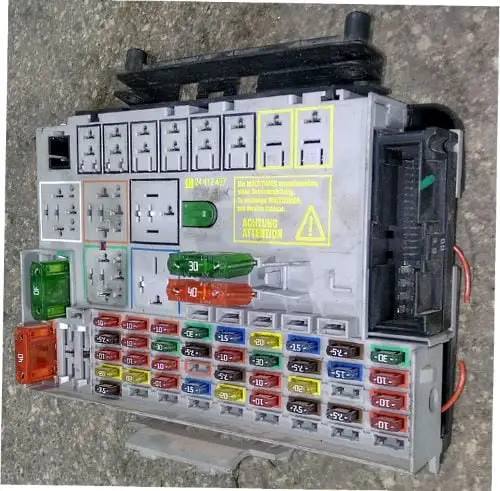

Photo - exemple.

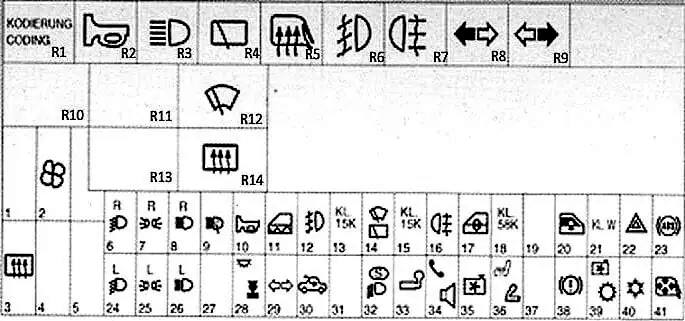

Plan

N° | Tableau des fusibles et relais| Ampères
1. | Vide
2. | chauffage/climatisation sièges chauffants | 30A
4. | Vide
5. | Vide
6. | Phare droit - feu de croisement, correcteur de phare | 10A
7. | Phare avant/arrière (droit), éclairage de la plaque d'immatriculation | 10A
8. | Phare droit - feu de croisement | 10A
9. | Pompe lave-phares | 30A
10. | Avertisseur sonore | 15A
11. | Verrouillage central | 20A
12. | Feux antibrouillard | 15A
13. | Affichage multifonctionnel | 7,5A
14. | Moteur électrique des essuie-glaces | 30A
15. | Lève-vitres électriques, toit ouvrant, rétroviseurs électriques | 7,5A
16. | Feu antibrouillard arrière | 10A
17. | Lève-vitres électriques | 30A
18. | Correcteur de phares | 7,5A
19. | Vide
20. | Lève-vitres électriques | 30A
21. | Serrure à clé électronique dans le contacteur d'allumage (boîte automatique), antivol, système audio | 7,5A
22. | Indicateur de direction/alarme de panique, affichage multifonction, ordinateur de bord, clignotants | 15A
23. | Système de freinage (ABS), direction assistée | 10A
24. | Phare gauche - feux de croisement, réglage de la portée des phares | 10A
25. | Feux de position avant/arrière (gauche), éclairage de la plaque d'immatriculation | 10A
26. | Phare gauche - feu de route | 10A
27. | Vide
28. | Ampoule pour l'éclairage de l'habitacle | 20A
29. | Indicateur de direction/signalisation d'urgence, ampoule d'habitacle | 10A
30. | Toit ouvrant | 30A
31. | Vide
32. | Feux de jour, système antivol | 10a
33. | Connexion électrique pour remorque - sortie 30 | 20A
34. | Système audio, affichage multifonctionnel | 20A
35. | Commande de boîte automatique, commande de moteur de ventilateur, climatisation | 10A
36. | Sièges chauffants, fusible allume-cigare Opel Zafira A | 20A
37. | Vide
38. | Feux de stop, commande de la boîte automatique, affichage multifonction, système d'entretien de la vitesse | 10A
39. | Commande de la boîte de vitesses automatique, appareil de commande du moteur du ventilateur, climatisation | 7,5A
40. | Commande du moteur du ventilateur de refroidissement, climatisation | 7,5A
41. | Rétroviseur chauffant | 10A
R1. | Vide
R2. | Avertisseur sonore
R3. | Feux de route
R4. | Relais d'essuie-glace arrière
R5. | Relais de chauffage du rétroviseur
R6. | Relais de phares antibrouillard
R7. | Relais pour feux antibrouillard arrière
R8. | Feux clignotants droit
R9. | Feux clignotants gauche
R10. | Transmetteur audio du téléphone
R11. | Vide
R12. | Relais pour moteur d'essuie-glace
R13. | Vide
R14. | Chauffage de la lunette arrière
R15. | Unité de commande multifonction
