Fusibles et relais Opel Zafira B, 2005 - 2015

Le Zafira est un monospace compact produit depuis 1999 par la division européenne de General Motors (GM). La deuxième génération a fait ses débuts en Europe en 2004 et les ventes ont débuté en 2005. La voiture a reçu une plateforme commune avec les modèles Astra H/C. Dans cet article, nous allons jeter un regard détaillé sur l'affectation des fusibles et des relais Opel Zafira B (deuxième génération ; Index B) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

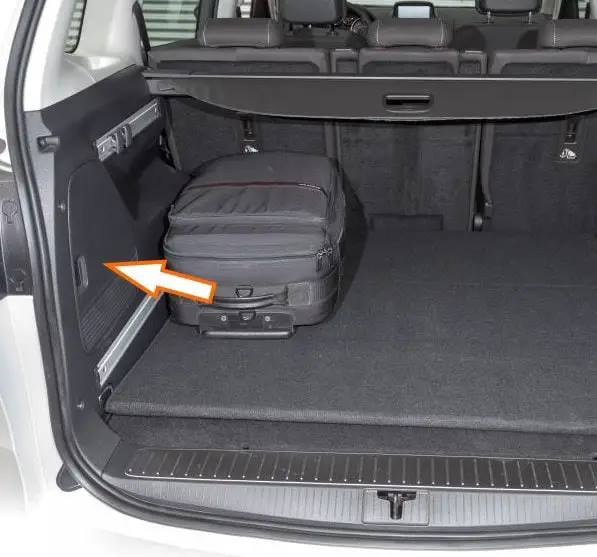

Dans le coffre à bagages

Il se trouve sur le côté gauche, derrière le revêtement.

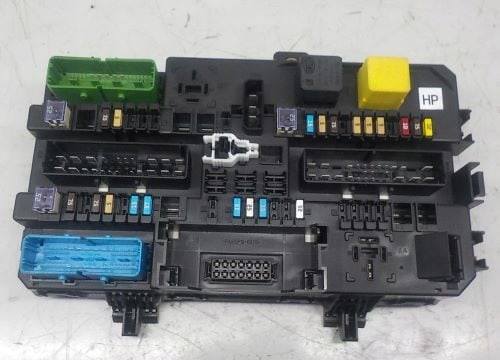

Exemple de photo - type 2.

Schémas

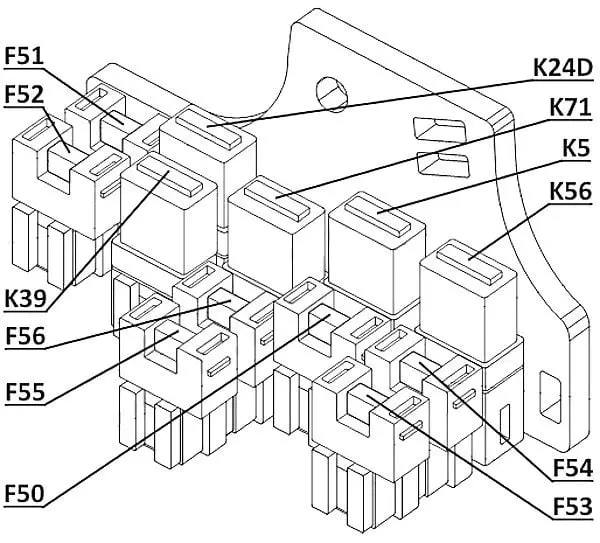

Type 1

N° | Tableau des fusibles et relais | Ampères
K5. | Relais - Compresseur, climatisation (FE33, F50)
K24D. | Relais de verrouillage (F56)
K39. | Relais - Phares antibrouillard, avant (F51)
K56. | Relais - essuie-glace, lunette arrière (FE31, FE33)
K71. | Relais - feux de recul (F56, FE33)
F50. | Climatisation AC (au relais K5) | 10A
F51. | Feux antibrouillard (avant) (au relais K39) | 15A
F52. | Prise auxiliaire (allume-cigare arrière Zafira) ACS | 15A
F53. | Rétroviseurs extérieurs chauffants | 7,5A
F54. | Lève-vitres électriques avant FHF | 30A
F55. | Lève-vitres électriques arrière FHR | 30A
F56. | Feux arrière (sur K71), serrure sans poignée (sur K24D) | 7,5A

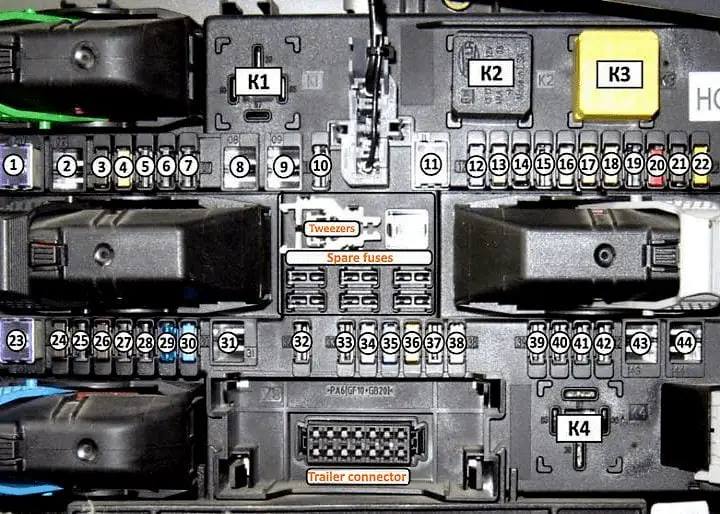

Type 2

No | Affectation des fusibles | Ampères
1. | Servomoteur pour lève-vitres électriques avant | 25A / 30A
2. | Vide
3. | Combiné d'instruments | 7,5A
4. | Chauffage/climatisation/régulation de la climatisation (HVAC) | 5A
5. | Airbags | 7,5A
6-10. | Vide
11. | Chauffage de la lunette arrière (vitre du hayon) | 25A
12. | Essuie-glace de lunette arrière | 15A
13. | Système d'aide au stationnement | 5A
14. | Climatisation | 7,5A
15. | Vide
16. | Détection de l'occupation des sièges/ Système Open-Start | 5A
17. | Capteur de pluie/ Capteur de qualité de l'air/ Système de contrôle de la pression des pneus/ Rétroviseur intérieur | 5A
18. | Instruments/commutateurs | 5A
19. | Vide
20. | Contrôle dynamique des amortisseurs (CDC) | 10A
21. | Rétroviseurs extérieurs chauffants | 7,5A
22. | Toit ouvrant | 25A
23. | Lève-vitres électriques dans les portes arrière | 25A / 30A
24. | Connecteur de diagnostic | 7,5A
25. | Vide
26. | Rétroviseurs extérieurs rabattables électriquement | 7,5A
27. | Capteur à ultrasons, alarme antivol | 5A
28. | Vide
29. | Fusibles de l'allume-cigare du Zafira, prise avant | 15A
30. | Prise arrière pour le branchement d'appareils électriques supplémentaires | 10A
31. | Vide
32. | Système d'ouverture et de démarrage
33. | Vide
34. | Trappe de toit | 25A
35. | Prise arrière pour le raccordement d'appareils électriques supplémentaires | 10A
36. | Prise de courant du timon | 20A
37. | Éclairage intérieur | 5A
38. | Verrouillage central, borne « 30 » | 30A
39. | Chauffage de siège avant gauche | 15A
40. | Siège avant droit chauffé | 15A
41-44. | Vide
K2. | Relais - lunette arrière chauffante, rétroviseurs (sur FR11, FR21), (à partir de FB5, FB6)
K3. | Relais - broche 15 (à FR12, FR13, FR14, FR16, FR17, FR18, FR20)
K4. | Relais - broche 15a (sur FR39, FR40)

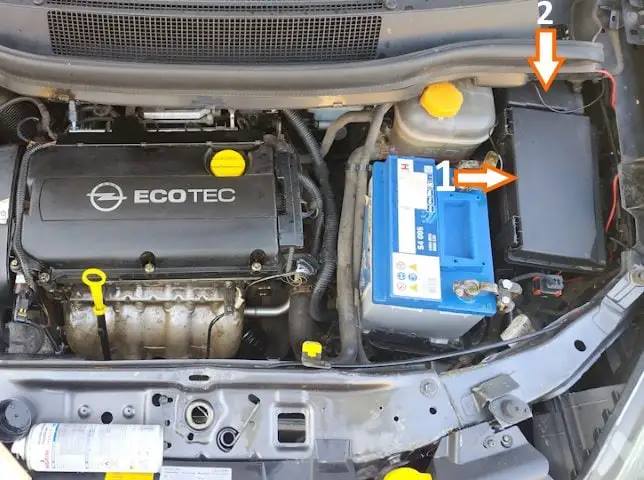

Dans le compartiment moteur

L'unité se trouve dans la partie gauche du compartiment moteur, à proximité de la batterie, et est recouverte d'un couvercle en plastique. Elle se compose de deux parties (1 - Boîte à fusibles principal ; 2 - platine de puissance, composée d'éléments haute tension).

Boîte à fusibles principale

Il existe plusieurs variantes de réalisation.

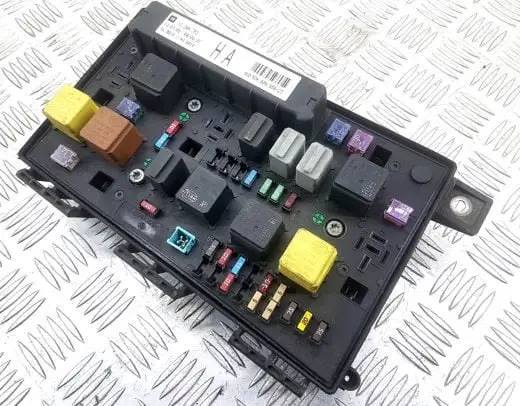

Photo - exemple de la partie principale.

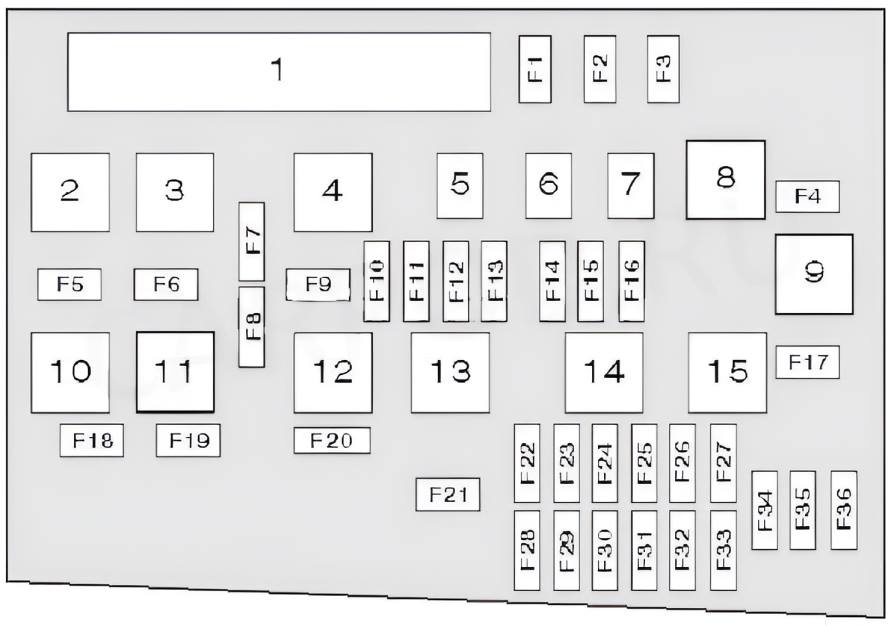

Schéma

No | Affectation des fusibles | Ampères
F1. | système ABS | 20A
F2. | Système ABS | 30A
F3. | Chauffage/climatisation | 40A
F4. | chauffage/climatisation | 40A
F5. | Ventilateur de refroidissement 1 | 30A / 40A
F6. | Ventilateur de refroidissement 2 | 20A / 30A / 40A
F7. | Verrouillage central | 20A
F8. | Lave-glace, hayon | 10A
F9. | Dégivrage de la lunette arrière, dégivrage des rétroviseurs extérieurs | 30A
F10. | Connecteur de diagnostic (DLC) | 7,5A
F11. | Combiné d'instruments
F12. | Téléphone, système audio, affichage multifonctionnel | 7,5A
F13. | Ampoule éclairage intérieur
F14. | Essuie-glace de pare-brise | 30A
F15. | Essuie-glace de pare-brise | 30A
F16. | Avertisseur sonore, ABS, interrupteur de feu stop, chauffage/climatisation | 5A
F17. | Chauffage/climatisation, chauffage du filtre à carburant | 20A / 25A
F18. | démarreur | 25A
F19. | Boîte de vitesses | 30A
F20. | Avertisseur sonore | 15A
F21. | commande du moteur | 20A
F22. | commande moteur | 7,5A
F23. | Correcteur de phares | 5A
F24. | Module de carburant (pompe à essence) | 15A
F25. | Feux de recul | 5A
F26. | Commande moteur | 10A
F27. | Chauffage/climatisation | 7,5A
F28. | Non utilisé
F29. | Direction assistée | 5A
F30. | Commande moteur | 10A
F31. | moteur d'essuie-glace arrière | 15A
F32. | Feux de freinage | 5A
F33. | Correcteur de phares, commutateur de phares, commutateur de fin de course de la pédale d'embrayage (capteur de position), combiné d'instruments, unité de commande des fonctions de la porte conducteur | 5A
F34. | Appareil de commande électrique de la colonne de direction | 7,5A
F35. | Affichage multifonctionnel | 20A
F36. | Fusible de l'allume-cigare Opel Zafira B, prise d'alimentation des accessoires avant | 15A
N° | Affectation des relais
1. | Indicateur de commande multifonction 1
2. | 1 Ventilateur de refroidissement
3. | 2 Ventilateur de refroidissement
4. | Relais de chauffage de la lunette arrière
5. | Relais de coupure en charge
6. | Relais moteur essuie-glace 1 (vitesse d'essuyage basse/élevée)
7. | Relais moteur d'essuie-glace 2 (marche/arrêt)
8. | Relais moteur de ventilateur chauffage/climatisation
9. | Relais d'embrayage magnétique du compresseur de climatisation
10. | Démarreur
11. | Ventilateur de refroidissement
12. | Avertisseur sonore
13. | Commande moteur
14. | Relais de pompe à carburant - diesel
15. | Circuits d'allumage principaux

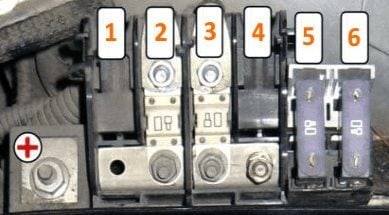

Boîte à fusibles de puissance

Placé directement au-dessus de l'unité principale.

Plan

N° | Description | Ampères
FB1 . | Hardtop électrohydraulique HT | 50A
FB2. | Diesel (commande de temps de préchauffage) | 80A
FB3. | Direction assistée électrique | 80A
FB4. | Chauffage autonome IH / Chauffage additionnel - électrique, compartiment passagers EH | 30A / 100A
FB5. | REC / Boîte à fusibles arrière | 80A
FB6. | REC / Boîte à fusibles arrière | 80A

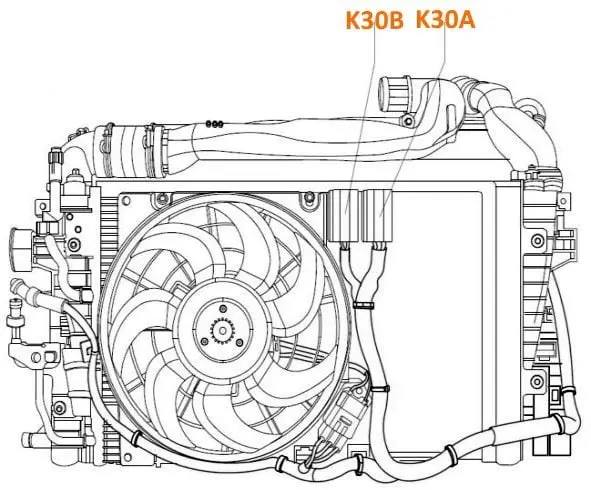

Modules de relais individuels

Situé dans le compartiment moteur, à l'extérieur de l'unité principale.

Plan

N° | Tableau
K30A. | Ventilateur de radiateur (FE5, FE6)
K30B. | Ventilateur de radiateur (FE5, FE6)
K84 LD/RD. | Unité d'entraînement (capote convertible) (FB1)
K93. | Déverrouillage du levier de vitesses (AF17/4, AF22/4 boîte automatique)

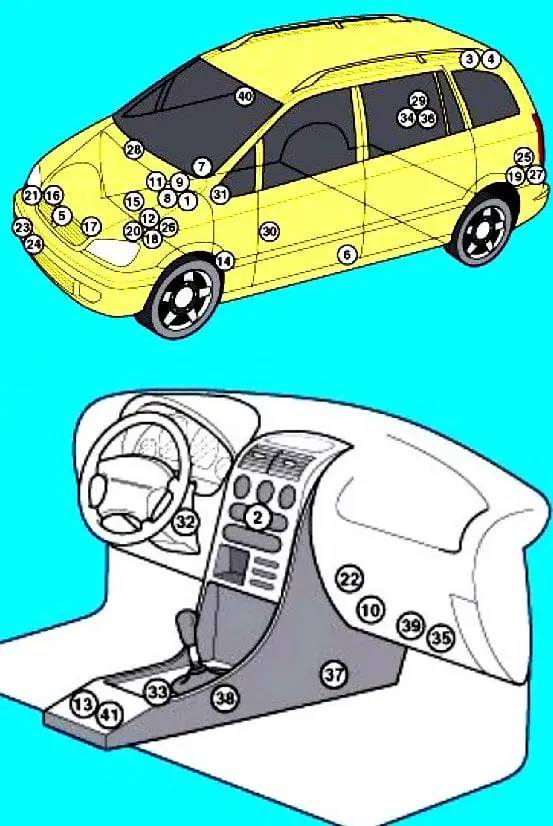

Tous les appareils électriques

Disposition générale des composants électroniques dans le véhicule.
1. Module de commande électronique de l'ABS - sous le vase d'expansion ;
2. module de commande électronique de la climatisation ;
3. amplificateur de signal d'antenne 1 ;
4. amplificateur de signal d'antenne 2 ;
5. capteur de choc (SRS) - avant ;
6. capteur de choc latéral - côté conducteur ;
7. capteur de choc latéral, côté passager ;
8. relais de désactivation du système antivol ;
9. sirène du système d'alarme antivol ;
10. module de commande du chauffage d'appoint ;
11. Relais du chauffage d'appoint - derrière le vase d'expansion ;
12. batterie ;
13. connecteur de diagnostic (DLC) ;
14. Unité de contrôle électronique du moteur, diesel - derrière le passage de roue ;
15. calculateur électronique du moteur, essence - en haut à droite du moteur ;
16. relais 4 du moteur du ventilateur de refroidissement - radiateur ;
17. relais 5 du moteur du ventilateur du système de refroidissement - radiateur ;
18. boîte à fusibles/relais, compartiment moteur ;
19. boîte à fusibles/relais, compartiment à bagages ;
20. module de commande des bougies de préchauffage ;
21. module de commande du dispositif de réglage des phares (phares additionnels adaptatifs) ;
22. résistance du moteur du ventilateur de chauffage ;
23. klaxon 1 ;
24. klaxon 2 ;
25. module de commande pour l'accès sans clé - derrière la boîte à fusibles/le relais ;
26. module de commande multifonctionnel 1- intégré dans le boîtier de fusibles/relais dans le compartiment moteur - fonctions : verrouillage centralisé, affichage multifonctionnel, feux antibrouillard, pompe à carburant, phares, lave-phares, dégivrage de la lunette arrière, chauffage/climatisation, klaxon, antidémarrage, clignotants, combiné d'instruments, éclairage intérieur, commande à distance du verrouillage centralisé, éclairage du coffre, lave-glace arrière, feux de recul, feux stop, feux arrière, essuie-glace/lave-glace, détecteur de pluie (essuie-glace) ;
27. unité de commande multifonctionnelle 2 - installée dans le boîtier de fusibles/relais du coffre à bagages - fonctions : Antivol, verrouillage centralisé, pompe à carburant, dégivrage de la lunette arrière, combiné d'instruments, éclairage intérieur, éclairage de la plaque d'immatriculation, essuie-glace de la lunette arrière, feux stop, prise de remorque, lampe d'éclairage du miroir de courtoisie ;
28. capteur de température de l'air ambiant ;
29. module de commande du système de stationnement - derrière le panneau arrière droit ;
30. module de commande du chauffage du siège du conducteur - sous le siège ;
31. module de commande du chauffage du siège du passager - sous le siège ;
32. module de commande électrique de la colonne de direction ;
33. module de commande électronique SRS ;
34. module de commande du châssis - avec système de suspension active ;
35. module de commande du téléphone ;
36. module de commande du système électrique de la remorque ;
37. module de commande électronique de la boîte de vitesses ;
38. module de commande de changement de vitesse ;
39) Module de commande du système de contrôle de la pression des pneus ;
40. capteur de pluie (essuie-glace) ;
41. capteur de mouvement latéral.
