Fusibles et relais Mercedes Vito W639, 2003 - 2010

Auteur : Till Hartmann

Le Mercedes Vito est un véhicule à propulsion ou à transmission intégrale, disponible en trois longueurs (4 763 mm, 5 008 mm, 5 238 mm) et deux empattements (3 200 mm, 3 430 mm). Il propose un choix de quatre motorisations modernes, essence et diesel, associées à une boîte de vitesses manuelle à six rapports ou automatique TouchShift à cinq rapports. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais du Mercedes Vito W639 (deuxième génération). Années de production : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.


Vous trouverez ci-dessous les emplacements, les descriptions et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.

Dans l'habitacle

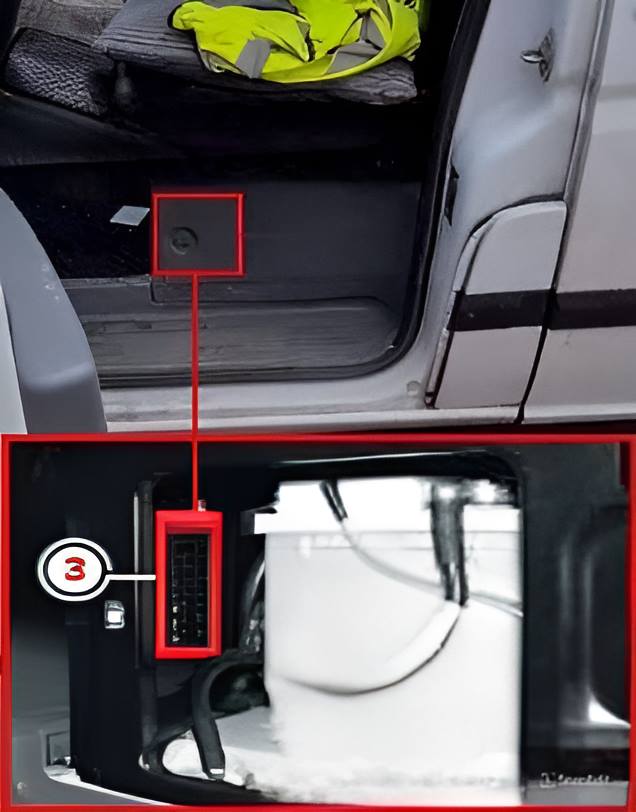

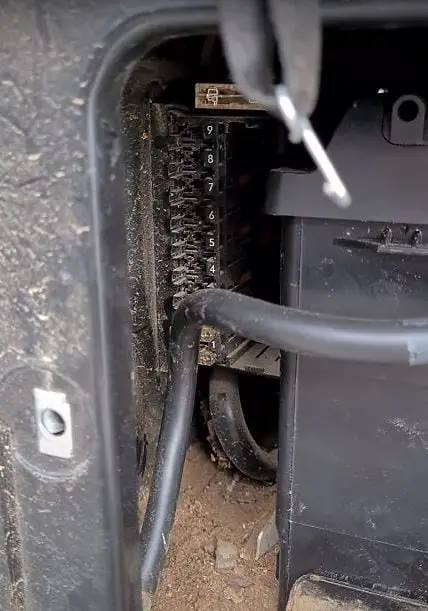

La boîte à fusibles se situe sous le siège conducteur.


Pour y accéder, tournez le verrou et retirez le couvercle de protection.

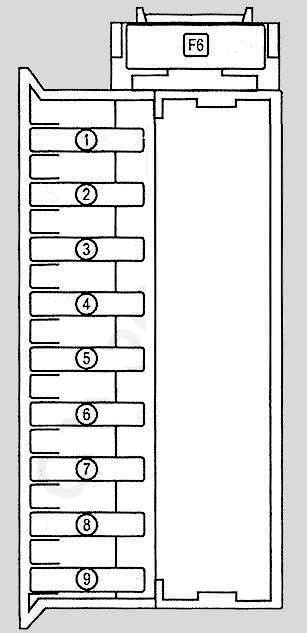

Schéma d'implantation


N° | Ampérage | Affectation
1. | 25A | Panneau de commande de porte gauche
2. | 25A | Panneau de commande de porte droite
3. | 25A | Calculateur PSM (module spécial paramétrable)
4. | 25A | Calculateur PSM (module spécial paramétrable)
5. | 15A | Prise 12 V dans le compartiment sous le siège passager
6. | —
7. | 7,5A | Minuterie et éclairage du chauffage auxiliaire
8. | 25A | Chauffage stationnaire
9. | 25A | Calculateur PSM (module spécial paramétrable)
F6. | 80A | Module SAM-SRB

Dans le compartiment moteur

La boîte se situe sur le côté droit du compartiment moteur.

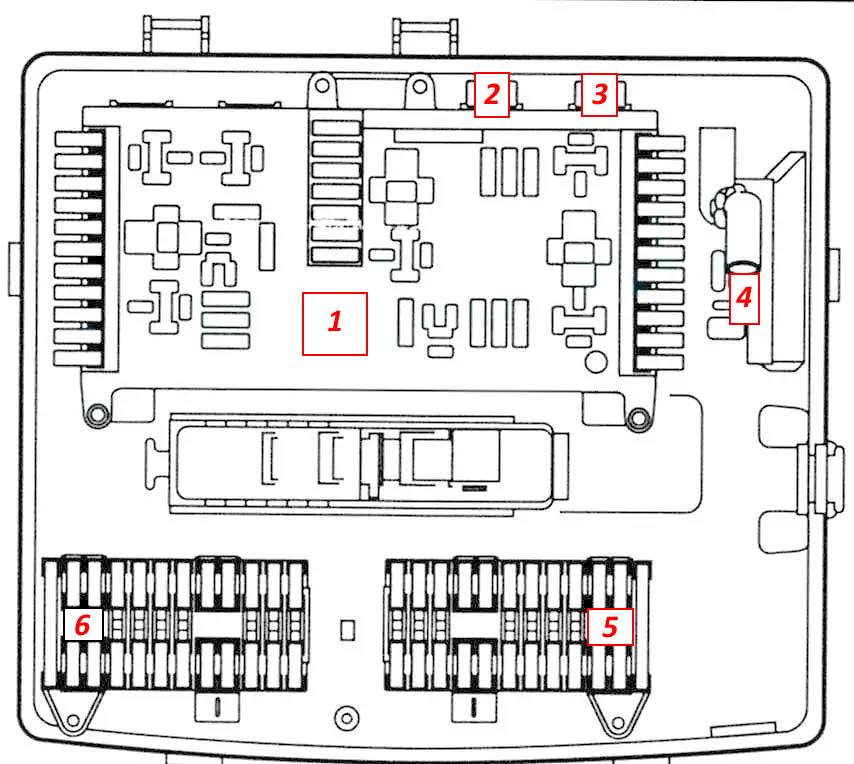

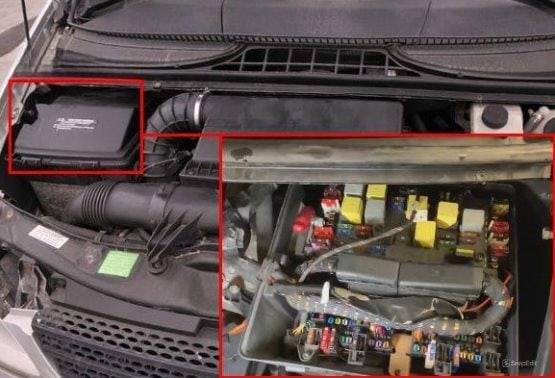

Emplacement des éléments dans la boîte à fusibles :

N° 1. Platine principale,
N° 2. Bloc de fusibles F4,
N° 3. Bloc de fusibles F5,
N° 4. Fusible principal F1,
N° 5. Bloc de fusibles F34,
N° 6. Bloc de fusibles F35

Panneau principal

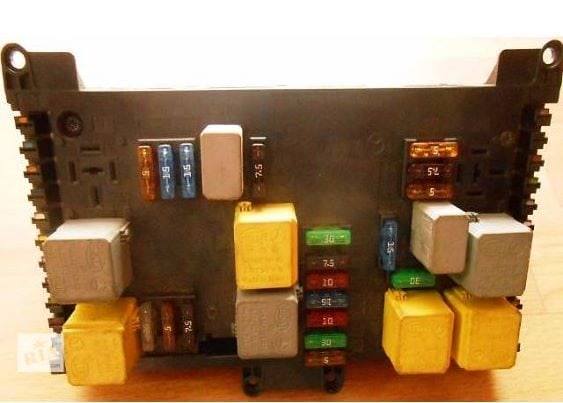

Photo à titre d'exemple.

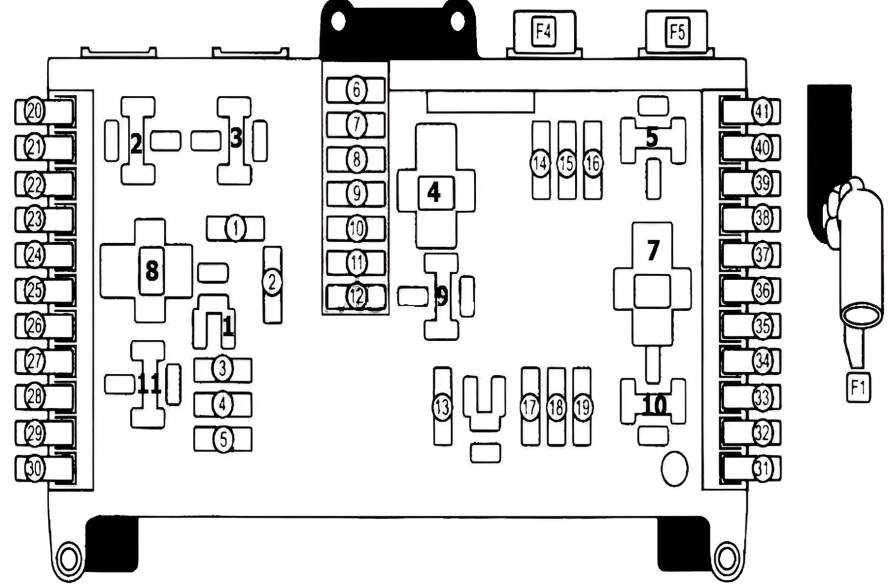

Schéma d'implantation


N° | Ampérage | Affectation
1. | 30A | Essuie-glace avant
2. | 15A | Avertisseur sonore (klaxon)
3. | 5A | Contacteur de feux de stop
4. | 7,5A | Chauffage / Climatisation
5. | — | Prise de diagnostic (OBD)
6. | 5A | Composants électriques divers
7. | 30A | Essuie-glace arrière
8. | 10A | Borne 87 (1)
9. | 15A | Borne 87 (2)
10. | 10A | Borne 87 (3)
11. | 7,5A | Borne 30 (moteur électrique)
12. | 30A | Lunette arrière dégivrante
13. | 7,5A | Contacteur d'allumage et antivol de direction
14. | 7,5A | Système de freinage (ABS/ESP)
15. | 5A | Correcteur de portée des phares
16. | 25A | Démarreur
17. | 15A | Pompe à carburant
18. | 15A | Allume-cigare
19. | 5A | Autoradio
20. | 15A | Système d'allumage (moteur essence)
21. | 7,5A | Calculateur de boîte de vitesses automatique
22. | 7,5A | Chronotachygraphe
23. | 10A | Calculateur d'airbag
24. | — | Non utilisé
25. | 5A | Calculateur de remorque
26. | 5A | Relais de coupure de batterie
27. | 5A | Borne 15
28. | 10A | Calculateur de régulation du comportement dynamique (ESP)
29. | —
30. | —
31. | 10A | Sirène d'alarme antivol (EDW)
32. | 5A | Prise téléphone mobile
33. | 10A | Détecteur de siège enfant (AKSE) / Airbag
34. | 5A | Borne 15
35. | 7,5A | Calculateur et moteur de toit ouvrant
36. | 10A | Réglage électrique des sièges
37. | 7,5A | Éclairage du miroir de courtoisie passager
38. | 7,5A | Éclairage intérieur arrière
39. | —
40. | 10A | Calculateur de gestion moteur CDI
41. | 10A | Calculateur de gestion moteur CDI
F1. | 150A | Borne 30 (Réseau de bord, alternateur)
F4. | 60A | Ventilateur de climatisation
F5. | 40A | Ventilateur de refroidissement moteur

1. | Relais d'avertisseur sonore
2. | Relais 1/2 de pompe de lave-glace
3. | Relais 1/2 de pompe de lave-glace
4. | Relais de gestion moteur
5. | Relais de démarreur
6. | Relais de pompe à carburant
7. | Relais d'allumage principal
8. | Relais d'allumage principal
9. | Relais de lunette arrière dégivrante

Panneau F34

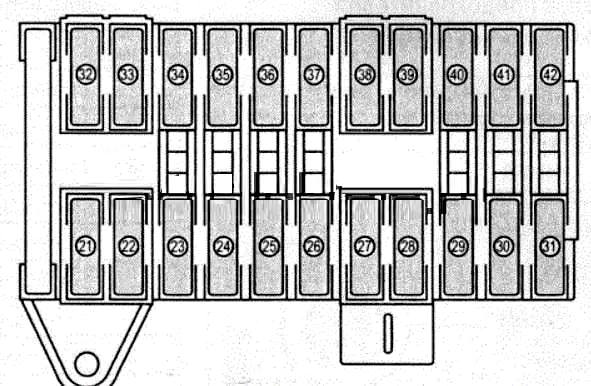

Repère 5 sur la photo.

Schéma d'implantation


N° | Ampérage | Affectation
21. | 5A | Commutateur d'éclairage principal et console de pavillon
22. | 7,5A | Équipements de l'habitacle arrière
23. | 10A | Combiné d'instruments / Éclairage de bord
24. | 7,5A / 25A | Commande de toit ouvrant
25. | 25A | Commande de toit ouvrant panoramique
26. | 5A | Autoradio
27. | 7,5A | Climatisation et équipements arrière
28. | 15A | Équipements de l'habitacle arrière
29. | 7,5A | Téléphone mobile / Système LINGUATRONIC
30. | 30A | Sièges chauffants
31. | 5A | Chronotachygraphe
32. | —
33. | 10A | Prise de diagnostic
34. | —
35. | 5A | Système de régulation de température / Climatisation
36. | 30A | Lave-phares
37. | 10A | Sirène d'alarme (EDW)
38. | 20A | Verrouillage électrique de la colonne de direction
39. | 40A | Ventilateur d'habitacle
40. | 25A | Calculateur ABS / ESP
41. | 40A | Calculateur ABS / ESP
42. | 15A | Autoradio / Système COMAND

Panneau F35

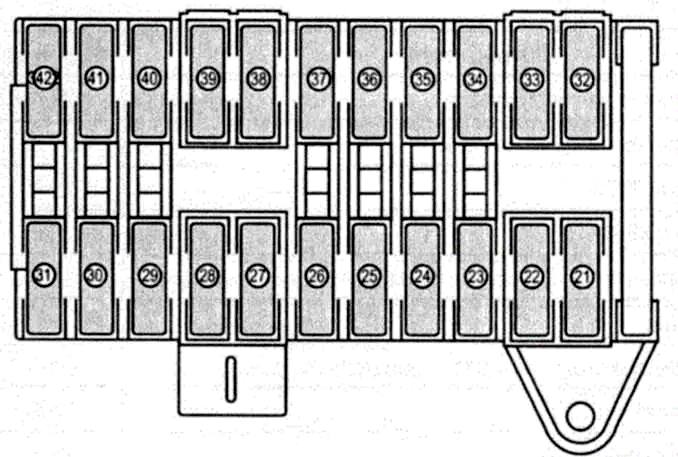

Repère 6 sur l'illustration.

Schéma d'implantation


N° | Ampérage | Affectation
21. | 15A | Prise 12 V / Équipements du montant central gauche
22. | 15A | Prise 12 V / Équipements du montant central droit
23. | 30A | Prise d'attelage de remorque
24. | 25A | Calculateur de détection de remorque
25. | 30A | Réglage électrique du siège conducteur
26. | 30A | Réglage électrique du siège passager
27. | 30A | Commande de porte coulissante électrique gauche
28. | 30A | Commande de porte coulissante électrique droite
29. | 30A | Ventilateur d'habitacle
30. | 40A | Compresseur / Alimentation de la suspension pneumatique
31. | 10A | Système d'aide au stationnement (Parktronic)
32. | 5A | Système de surveillance de la pression des pneus (TPMS)
33. | —
34. | 5A | Amplificateur téléphone / TV
35. | 20A | Calculateur de chauffage auxiliaire
36. | —
37. | 5A | Climatisation
38. | —
39. | —
40. | 15A | Prise 12 V
41. | 10A | Boîtier de commande des gyrophares / clignotants de toit
