Fusibles et relais Mercedes Vito W638, 1996 - 2003

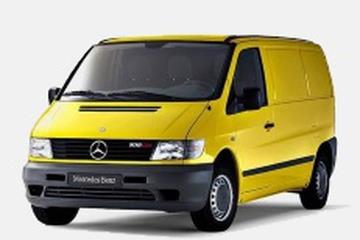

Mercedes-Benz W638 est la 1ère génération de minibus commerciaux de la gamme Vito du groupe automobile Daimler AG. Elle a remplacé les véhicules de la série MB100. La production en série de ce véhicule a débuté en 1995. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Mercedes Vito W638 (première génération) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans l'habitacle

La boîte à fusibles se trouve sur la partie inférieure de la colonne de direction. 1. fermé 2. ouvert.

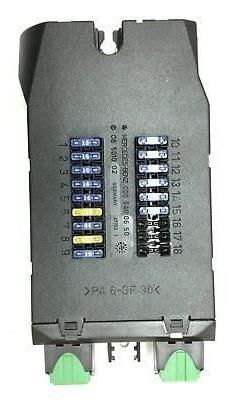

Photo - exemple.

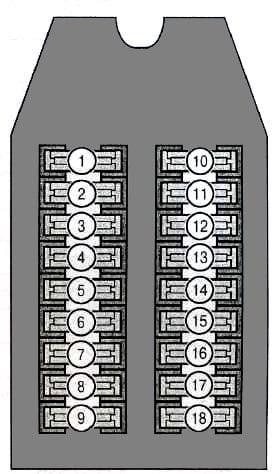

Schéma

No | Ampère | Affectation des fusibles
1. | 15A | Feux de position, feu de gabarit arrière droit
2. | 15A | Feux de route droit
3. | 15A | Feu de route gauche, témoin de feu de route
4. | 15A | Feu de recul, avertisseur sonore, verrouillage central
5. | 15A | Feu de stop
6. | 20A | Essuie-glaces avant et arrière, voyant d'urgence
7. | 15A | Circuit d'alimentation 15
8. | 20A | Éclairage intérieur, Mercedes Vito 638 Fusible allume-cigare, radio (circuit 30)
9. | 15A | Clignotants, combiné d'instruments, tachygraphe
10. | 15A | Éclairage du combiné d'instruments, éclairage de la plaque d'immatriculation, feux de jour
11. | 15A | Feux de position, feu arrière gauche
12. | 15A | Phare de croisement droit, feu antibrouillard arrière
13. | 15A | Phare pour feu de croisement gauche
14. | 15A | Feux antibrouillard
15. | 15A | Radio (circuit d'alimentation 15 R), commande des airbags
16-18. | non utilisé

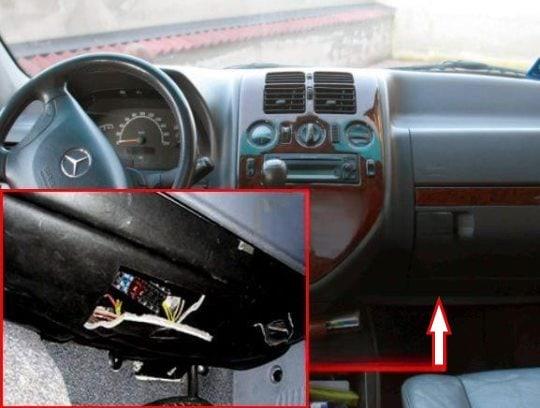

La deuxième boîte à fusibles se trouve dans l'espace aux pieds du passager, sous la boîte à gants.

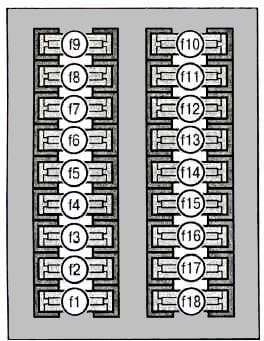

Schéma

N° | Ampère | Affectation
f1. | 7,5A | Fenêtre pivotante
f2. | 30A | poignée de fenêtre porte passager, toit ouvrant avant
f3. | 30A | poignée de fenêtre porte conducteur, toit ouvrant arrière
f4. | 25A | Verrouillage central, système de fermeture confort Régleur
f5. | 10A | Éclairage intérieur, éclairage du rétroviseur côté passager
f6. | 20A | Prises de courant
f7. | 7,5A | Réseau téléphonique D, téléphone mobile
f8. | 20A | Unité de commande de l'alarme antivol (EDW), interrupteur d'alarme EDW
f9. | 10A | Relais de chauffage d'appoint
f10. | 7,5A | Buzzer de l'alarme antivol (EDW)
f11. | 7,5A | Feu clignotant de l'alarme antivol gauche (EDW)
f12. | 15A | Clignotant droit de l'alarme antivol (EDW)
f13. | 7,5A | Installation EDW 2
f14. | 7,5A | Système EDW 2, avertisseur sonore de l'alarme antivol
f15. | 7.5A | Capteurs IRS EDW2
f16-f18. | vide

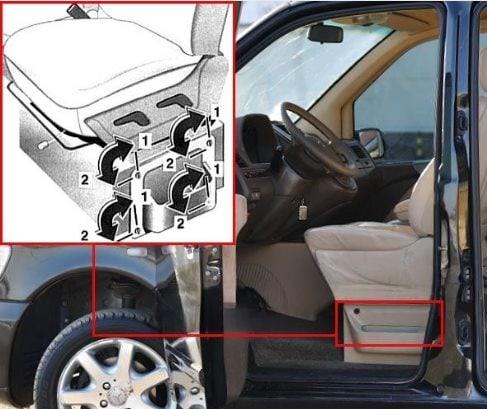

La troisième boîte à fusibles se trouve sous le siège du conducteur.

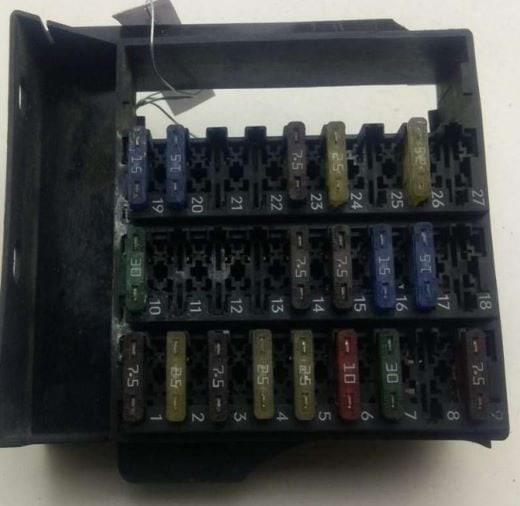

Vue générale.

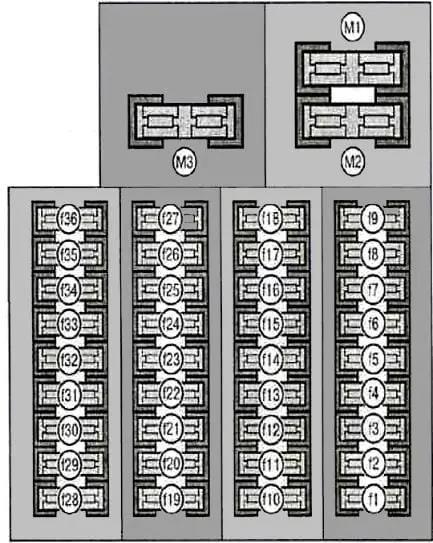

Schéma

N° | Ampère | Affectation des fusibles
f1. | 7,5A | Module de commande électronique ABS, ASR, EBV (selon l'équipement), module de commande de la suspension pneumatique
f2. | 25A | Relais combiné d'essuie-glace arrière
f3. | 7,5A | Appareil de commande de l'antidémarrage
f4. | 25A | Ventilateur de radiateur (moteur à essence), refroidisseur d'air de suralimentation (moteur diesel)
f5. | 25A | Unité hydraulique (soupapes)
f6. | 10A | Dispositif antidémarrage, unité de commande de la boîte de vitesses automatique
f7. | 30A | Ventilateur de chauffage
f8. | 20A | Relais pour lave-phares
f9. | 7,5A | Appareil de commande du chauffage autonome
f10. | 25A | Prise de remorque, prise de réfrigérateur
f11. | 30A | Relais combiné essuie-glace arrière, dispositif de protection contre le remorquage (EDW/ZV)
f12. | 10A | Appareil de commande de chauffage (système de chauffage)
f13. | 30A | Relais compresseur de suspension pneumatique
f14. | 7,5A | Appareil de commande de suspension pneumatique, tachygraphe, phares supplémentaires
f15. | 7,5A | Alimentation de la station radio
f16. | 15A | Appareil de commande du chauffage, console du taxi
f17. | 15A | Levier de sélection pour boîte automatique
f18. | 10A | Téléphone, téléphone mobile, appareil de commande pour antivol, rétroviseurs extérieurs chauffants
f19. | 15A | Circuit électrique 15 (moteur à essence), ventilation de carter chauffage (moteur diesel)
f20. | 15A | Borne 15 (moteur à essence)
f21. | 15A | Alimentation électrique de la bobine d'allumage (moteur à essence)
f22. | 20A | Module de carburant - pompe à essence (moteur à essence)
f23. | 7.5A | Unité de contrôle du moteur diesel
f24. | 25A | Appareil de commande du moteur diesel
f25. | 10A | Relais de chauffage supplémentaire
f26. | 25A | Appareil de commande du chauffage (moteur diesel), alimentation électrique pour appareil de chauffage non volatile (fonctionnement avec moteur à l'arrêt)
f27. | 25A | Appareil de commande du chauffage d'appoint
f28. | 15A | Circuit de relais D +, relais de feux de jour K89
f29. | 10A | Relais pour feux de jour K69
f30. | 10A | Relais pour feux de jour K68
f31. | 10A | Relais circuit électrique 58
f32. | 30A | Circuit de chauffage et de réglage du siège gauche
f33. | 25A | Circuit de chauffage et de réglage du siège droit
f34. | 7.5A | Séparateur d'eau
f35. | 7.5A | Climatisation de la cabine arrière
f36. | 15A | Climatisation pour la cabine arrière
M1. | 40A | Ventilateur de refroidissement du moteur 250 W
M2. | 60A | Ventilateur de refroidissement du moteur 500 W
M3. | 40A | Ventilateur d'air secondaire (moteur à essence)

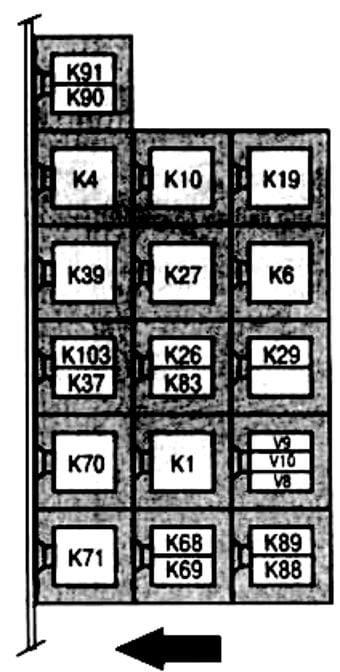

Boîte de relais sous le siège du conducteur

N° | Description
K91. | Relais de clignotant droit (verrouillage central avec télécommande)
K90. | Relais de clignotant gauche (verrouillage central avec télécommande)
K4. | Relais de circuit 15 (verrouillage de la colonne de direction 2)
K10. | Relais du compresseur de la suspension pneumatique
K19. | relais de nettoyage des vitres pour blocage des phares
K39. | Module de carburant (relais de pompe à carburant)
K27. | relais de détection du passager (relais de décharge du siège)
K6. | le module de commande du moteur
K103. | Relais de la pompe d'amplification du refroidissement du moteur
K37. | Relais klaxon (signal sonore)
K26. | circuit d'alimentation D (serrure de colonne de direction 3)
K83. | Phares antibrouillard
K29. | relais chauffage auxiliaire (ZHE)
K70. | Circuits d'alimentation 15 (équipement spécial)
K1. | Verrouillage du démarreur
V9. | Diode antivol ATA 1
V10. | Diode antivol ATA 2
V8. | Diode pompe d'appoint du chauffage auxiliaire
K71. | Circuit électrique 58
K68. | Système DRL
K69. | Système DRL
K88. | Relais de phares antibrouillard 1 (avec système DRL)
K89. | Relais de phares antibrouillard 2 (avec système DRL)
