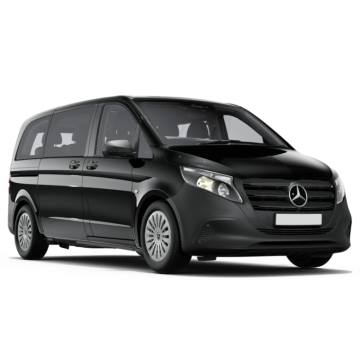

La 3e génération du Mercedes-Benz Vito a fait sa première apparition au Mondial de l'Automobile de Paris en octobre 2014. Il se distingue de son cousin haut de gamme Viano par ses performances plus simples et son prix abordable. Pendant la période de production, le modèle a subi un restylage. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Mercedes Vito et Viano W447 (troisième génération) 2014, 2015, 2016, 2017, 2018, 2018, 2019, 2020, 2021, 2022, 2023 années de modèle.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

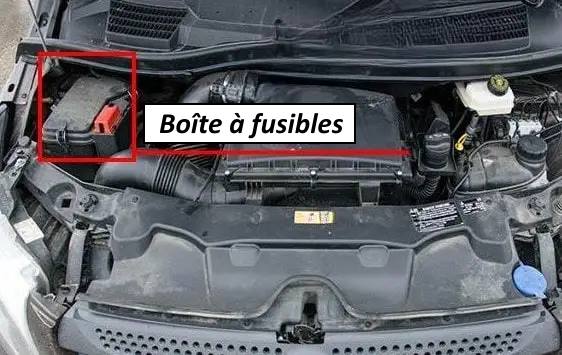

Se trouve sur le côté droit du capot moteur. Pour y accéder, il faut retirer le couvercle de protection.
Vue générale.

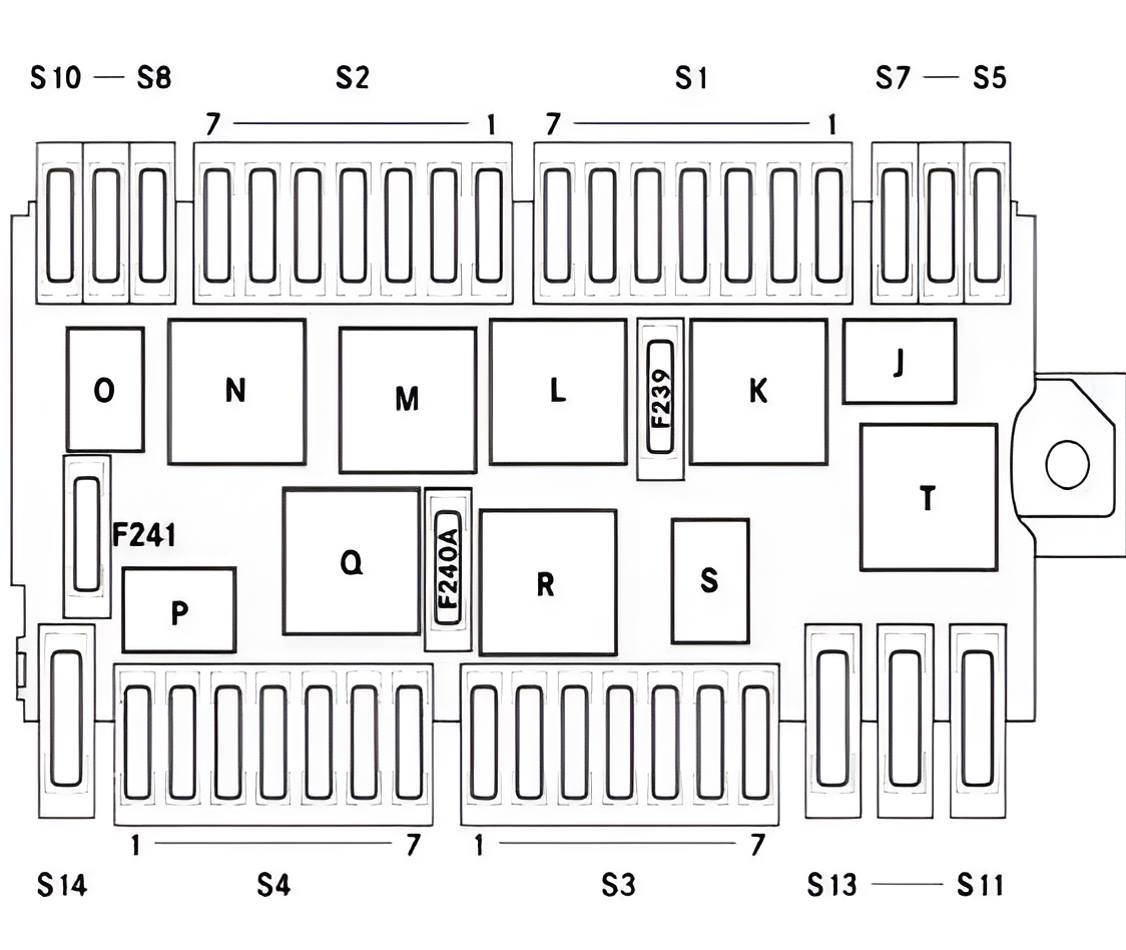

Schéma
N° | Affectation | Ampères
Modules de relais
J. | Signal acoustique
K. | Fonctionnement continu de l'essuie-glace
L. | Activation et désactivation de l'essuie-glace
M. | démarreur
N. | borne 87
O. | Réserve
P. | Réserve
Q. | Réserve
R. | borne 15
S. | Réserve
T. | Réserve
Panneau de commande S1
1. | Vannes du système ESP | 25A
2. | Avertisseur sonore | 15A
3. | Appareil de commande du moteur | 5A
4. | Contrôleur de la boîte de vitesses automatique | 25A
5. | Réserve
6. | Réserve
7. | Réserve
Panneau de commande S2
1. | Réserve
2. | borne 87 (4) | 15A
3. | Borne 87 (2) | 15A
4. | Borne 87 (3) | 10A
5. | borne 87 (1) | 20A
6. | Unité de contrôle du moteur | 5A
7. | Réserve
Panneau de commande S3
1. | Système de réglage des phares, gauche | 5A
2. | Système ESP | 5A
3. | Système de réglage de l'angle des phares, côté droit | 5A
4. | Réserve
5. | Système de chauffage du filtre à carburant | 25A
6. | Réserve
7. | Réserve
Panneau de commande S4
1. | Réserve
2. | Réserve
3. | COLLISION PREVENTION ASSIST / Système DISTRONIC PLUS | 7.5A
4. | Réserve
5. | Ventilateur de radiateur moteur / store de radiateur | 5A
6. | Calculateur de boîte de vitesses automatique | 10A
7. | Pompe à huile supplémentaire (ZOP) | 15A
Panneau de commande S5-S14
S5. | Avertisseur EDW (alarme antivol) | 5A
S6. | Boîtier de commande du chauffage auxiliaire | 20A
S7. | Unité de commande des phares à LED HLI (fonctions des phares du véhicule) | 20A
S8. | Appareil de commande ESP | 5A
S9. | Réserve
S10. | Réserve
S11. | Réserve
S12. | Pompe ESP | 40A
S13. | Module d'enregistrement et d'excitation du signal CBC 2 | 40A
S14. | LCU (unité de commande des phares à LED) | 30A
Fusibles individuels
F239. | Essuie-glace de pare-brise | 30A
F240. | Démarreur, borne 50 | 25A
F241. | Réserve
À l'intérieur de la voiture
Il y a ici trois unités chargées de la protection des circuits électriques du véhicule.

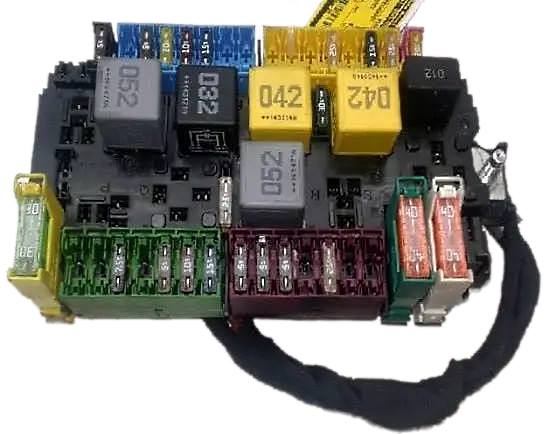

Boîte à fusibles n° 1

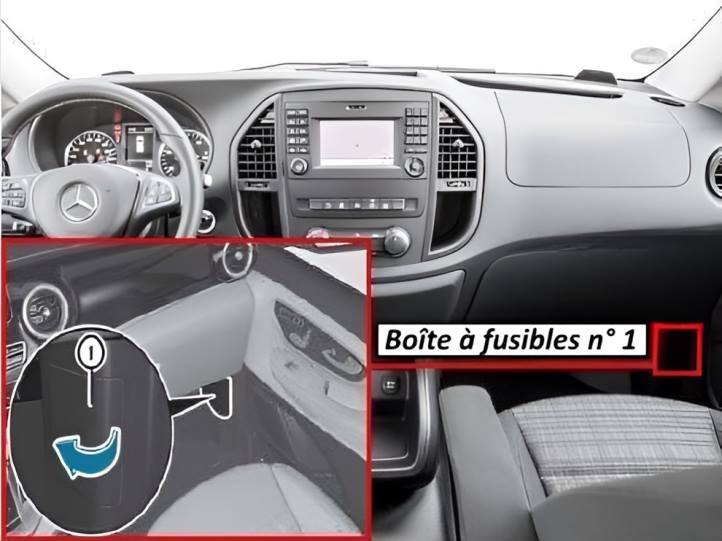

Se trouve derrière le couvercle de protection sur le montant dans l'espace pour les pieds du passager.

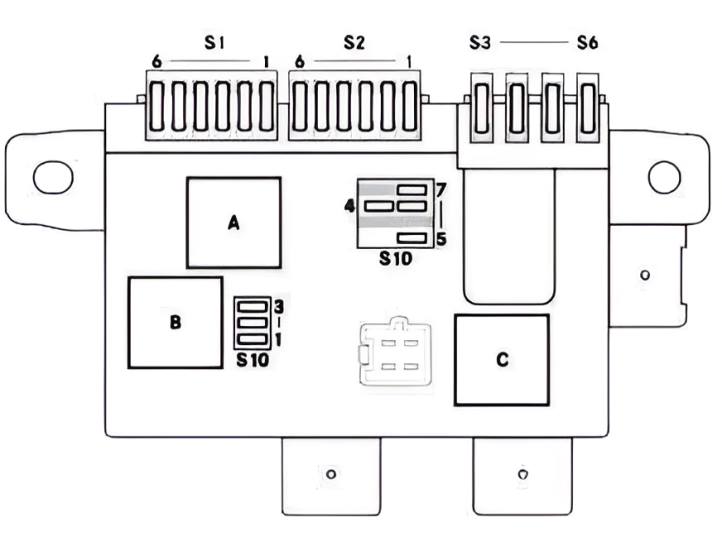

Schéma
No | Affectation des fusibles | Ampères
Panneau de commande S1
1. | Chauffage/ventilation de la banquette arrière, 1ère rangée à gauche | 10A
2. | Chauffage de la banquette arrière / ventilation de la banquette arrière, 1ère rangée à droite | 10A
3. | chauffage/ventilation siège arrière, 2ème rangée gauche | 10A
4. | Chauffage/ventilation du siège arrière, 2e rangée à droite | 10A
5. | Réserve
6. | Commande de chauffage/ventilation du siège arrière | 5A
Panneau de commande S2
1. | Module spécial paramétré (PSM) | 25A
2. | Module spécial paramétré (PSM) | 25A
3. | Réserve
4. | Réserve
5. | Porte coulissante électrique, côté droit / volet de coffre EASY-PACK | 30A
6. | Pièce de rechange
Panneau de commande S3-S6
S3. | Chargeur Marco Polo, prise de charge | 25A
S4. | Borne 30, constructeur de carrosserie | 25A
S5. | Réserve
S6. | chauffage d'air supplémentaire | 25A
Panneau de commande S10
1. | Tachygraphe | 5A
2. | Réserve
3. | Tachygraphe | 7,5A
4. | Réserve
5. | borne 61, équipement de la carrosserie | 15A ou uniquement pour les carrossiers Westfalia | 5A
6. | Borne 15, équipement en saillie | 15A ou uniquement pour les carrossiers Westfalia | 5A
7. | Minuterie pour chauffage d'air supplémentaire | 5A
N° | Affectation des relais
A. | Borne 15, relais
B. | Réserve
C. | Réserve

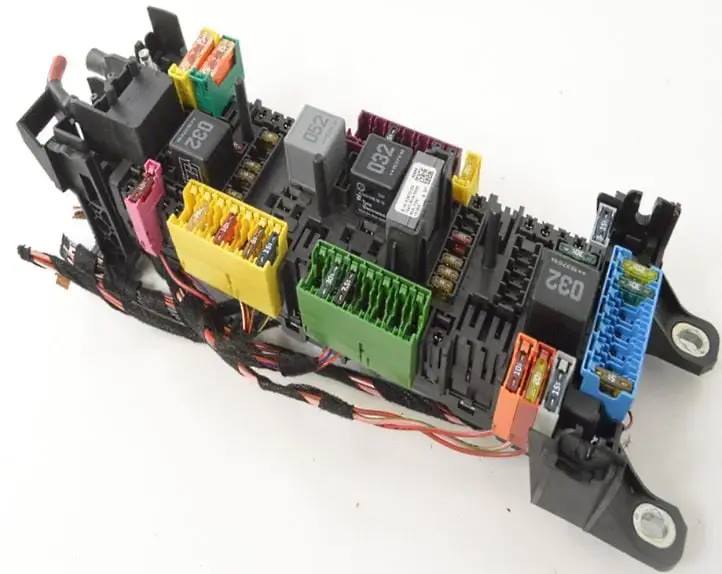

Boîte à fusibles n° 2
Elle se trouve derrière le revêtement au niveau des pieds du passager. Pour y accéder, retirez le revêtement de sol (1). Appuyez ensuite sur l'étrier (2) et faites glisser le cache (3) dans le sens de la flèche.
Vue générale.

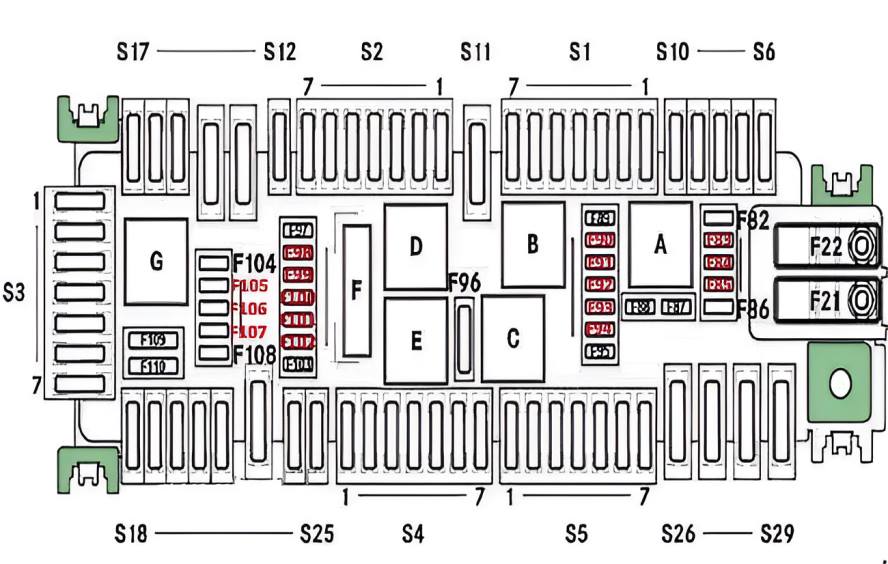

Plan
No | Affectation des fusibles | Ampères
Panneau de commande S1
1. | Réserve
2. | Module de tête (récepteur radio) | 25A / Socle de montage pour jusqu'à Récepteur radio | 15A
3. | Système de maintien de voie, volant | 10A
4. | Système de chauffage / climatisation TEMPMATIC / climatisation automatique THERMOTRONIC | 10A
5. | Panneau de commande au centre de la console centrale avec écran tactile | 7,5A
6. | Unité principale, radio (Vito) | 5 ou unité principale, radio (Classe V) | 15A
7. | fusible allume-cigare Mercedes Vito / Viano | 15A
Panneau de commande S2
1. | Boîtier de commande du siège conducteur | 7,5A
2. | Boîte à fusibles dans le compartiment moteur (PDC-E) | 30A
3. | Unité de commande d'airbag | 7,5A
4. | Radio numérique DAB/SDARS / Tuner TV pour le Japon | 5A
5. | Réserve
6. | Réserve
7. | Unité de commande du siège passager | 7,5A
Panneau de commande S3
1. | Module de tube de colonne de direction | 5A
2. | Module de tête (radio) Affichage et ventilateur | 7,5A
3. | Prise pour combiné téléphonique | 5A
4. | Interface média | 5A
5. | Système d'enregistrement des usagers de la route à péage, Japon (DSRC) | 7,5A
6. | Ventilateur de climatisation | 30A
7. | Contacteur d'allumage / antivol de direction électronique | 20A
Panneau de commande S4
1. | Boîtier de commande de la porte avant gauche | 30A
2. | Boîtier de commande de la porte avant droite | 30A
3. | Essuie-glace arrière, porte arrière droite (Vito) | 20A
4. | Frein de stationnement électrique (EFS) | 7,5A
5. | Unité de commande d'airbag | 7,5A
6. | Système de désactivation automatique de l'airbag passager | 5A
7. | Réserve
Panneau de commande S5
1. | Réserve
2. | Prises 12 V dans le compartiment de chargement | 15A
3. | Frein de stationnement électrique (EFS) | 30A
4. | Porte coulissante électrique, gauche | 30A
5. | Module de remorque 1 | 15A
6. | Module de remorque 2 | 25A
7. | Module de remorque 3 | 25A
S6-S29 Panneau de commande
S6. | Réserve
S7. | Module de commande de la remorque | 7,5A
S8. | Batterie d'appoint, prise de charge | 10A
S9. | Distributeur de la remorque | 15A
S10. | Boîte à fusibles au pied du passager, sur le montant A (PDC-F) | 5A
S11. | Chauffage de la lunette arrière | 30A
S12. | Système de divertissement arrière du passager | 10A
S13. | Prétensionneur de ceinture avant gauche (PRE-SAFE®) | 40A
S14. | Prétensionneur de ceinture avant droite (PRE-SAFE®) | 40A
S15. | Système de post-traitement des gaz d'échappement, SCR 3 | 10A
S16. | Système de post-traitement des gaz d'échappement, SCR 2 | 20A
S17. | Système de post-traitement des gaz d'échappement, SCR 1 | 15A
S18. | Système de post-traitement des gaz d'échappement, relais SCR | 15A
S19. | Réserve
S20. | Réserve
S21. | Appareil de commande du siège passager | 30A
S22. | Boîtier de commande du siège conducteur | 30A
S23. | Amplificateur, système de haut-parleurs | 40A
S24. | Indicateur de direction du toit | 10A
S25. | Boîtier de commande du système de carburant | 20A
S26. | Toit ouvrant panoramique | 30A
S27. | Module d'enregistrement et d'excitation du signal CBC 1 | 40A
S28. | Module d'acquisition et d'excitation CBC 3 | 40A
S29. | Ventilateur de climatisation arrière| 30A
Fusibles individuels sur le support de relais
F21. | Appareil de chauffage supplémentaire (PTC) | 200A
F22. | Batterie d'appoint | 200A
F82. | Star 2 passerelle centrale | 5A
F83. | Serrure de contact | 7,5A
F84. | Panneau de commande sur la console centrale / Panneau de commande sur le côté gauche à côté du volant | 7,5A
F85. | Télécommande radio, récepteur / module KOM | 5A
F86. | Antenne haute fréquence (RF) | 5A
F87. | Connecteur de diagnostic | 10A
F88. | Combiné d'instruments | 10A
F89. | commutateur d'éclairage | 5A
F90. | Signalisation de changement de voie | 5A
F90. | Système de réduction des émissions de gaz d'échappement, unité de contrôle SCR | 5A
F92. | Unité de contrôle du système de carburant | 5A
F93. | Socle de fixation pour mise à niveau du récepteur radio et système d'enregistrement des usagers de la route à péage, Japon (DSRC) | 7,5A
F94. | Réserve
F95. | Éclairage de la Duffle Box | 5A
F96. | Essuie-porte du compartiment de chargement / essuie-glace arrière sur la porte arrière gauche (Vito) | 15A
F97. | Système PARKTRONIC / Aide au stationnement active | 5A
F98. | Module d'acquisition et d'excitation des signaux, ligne de commande CBC | 5A
F99. | Système de contrôle de la pression des pneus | 5A
F100. | Amplificateur, système de haut-parleurs | 5A
F101. | Panneau de commande sous le toit | 10A
F102. | Réserve
F103. | Boîtier d'encastrement pour équipement ultérieur de taxi, taximètre | 5A
F104. | Système de divertissement arrière, écran, gauche | 5A
F105. | Système de divertissement arrière, écran, droite | 5A
F106. | Caméra vidéo d'assistance à la conduite | 5A
F107. | Boîtier d'encastrement pour équipement ultérieur avec TV / caméra de circulation | 5A
F108. | Caméra de recul / Caméra vidéo 360° | 7,5A
F109. | Réserve
F110. | Module d'enregistrement et d'excitation du signal CBC 5 | 30A
No. | Affectation des relais
A. | Borne 15, relais
B. | Essuie-glace arrière
C. | Borne 15 R2
D. | Chauffage de la lunette arrière
E. | borne 15 R1
F. | borne 30 G
G. | Système de post-traitement des gaz d'échappement, pompe d'alimentation en carburant SCR

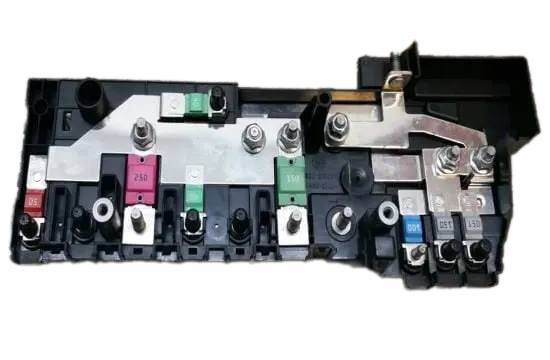

Fusibles à haute puissance

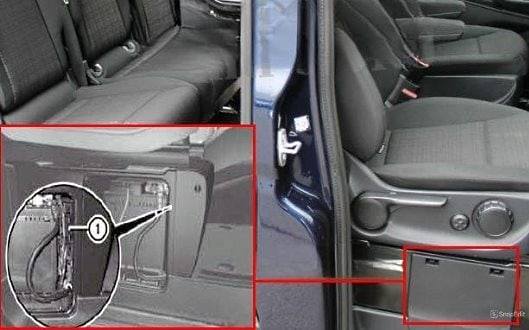

Se trouve sur le côté du siège passager, derrière le couvercle de protection.
Vue d'ensemble.

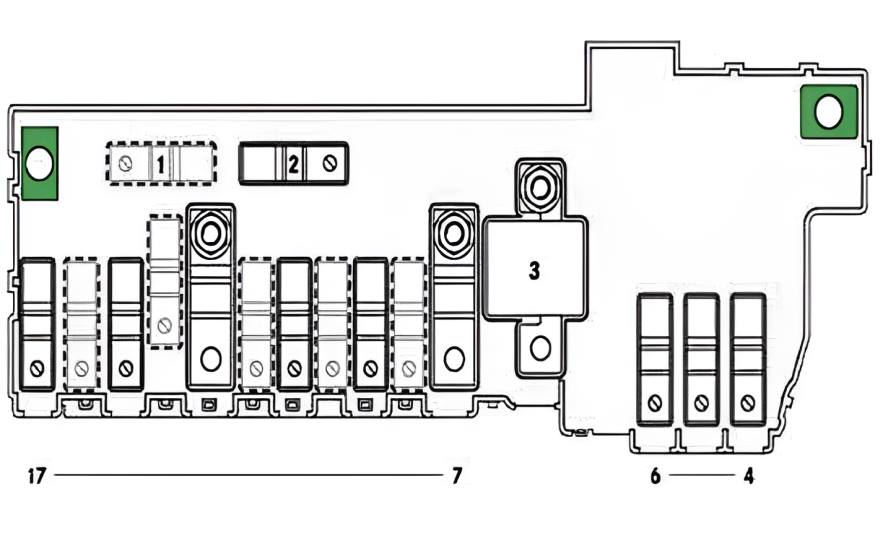

Schéma
No | Description | Ampères
1. | A16 - Réserve
2. | A15 - Réserve
3. | A1 - démarreur
4. | A8 - Boîte à fusibles au pied du passager, sur le montant A (PDC-F) | 150A
5. | A15 - batterie supplémentaire | 150A
6. | A2 - Commande de préchauffage | 100A
7. | E2 - Alternateur | 350A
8. | Ventilateur de refroidissement du moteur - A10 | 100A
9. | Réserve
10. | Boîte à fusibles du compartiment moteur (PDC-E) - A7 | 150A
11. | Réserve
12. | Réserve
13. | Boîte à fusibles du plancher du passager (PDC-P) - A6 | 250A
14. | Module d'enregistrement et d'excitation du signal CBC - A13 | 40A
15. | Réserve
16. | A11 - Direction électrique | 100A
17. | A4 - Prise de courant à l'arrière du véhicule | 50A
Dans le coffre à bagages

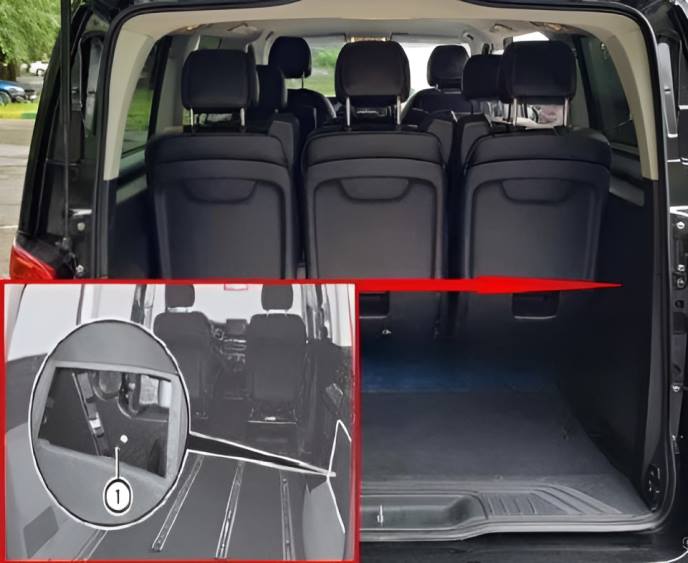

La boîte à fusibles se trouve sur le côté droit du compartiment à bagages, derrière le couvercle de protection.

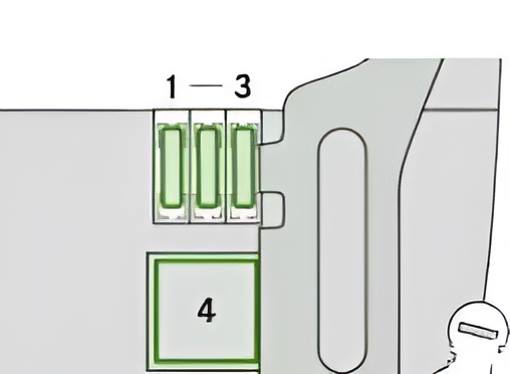

Plan
N° | Description | Ampères
1. | Prise de courant 12V, 1ère rangée de sièges, gauche | 15A
2. | Prise 12 V, 2e rangée de sièges, gauche | 15A
3. | Connecteur 12 V, 2e rangée de sièges, droite | 15A
4. | Relais K127 - connecteur 12 V à l'arrière du véhicule
