La 4e génération de la Mercedes-Benz Classe E est disponible dans une large gamme de variantes de carrosserie. La première, lancée au printemps 2009, était la berline W212. En mai 2009, le coupé et le cabriolet de la classe CLK ont été remplacés par un coupé de la classe E, appelé C207, et plus tard, vers la fin de l'année 2009, la vente du break S212 a commencé. Le cabriolet A207 a été lancé en mars 2010. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe E W212 (quatrième génération ; modifications E200, E250, E300, E350, E500) 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

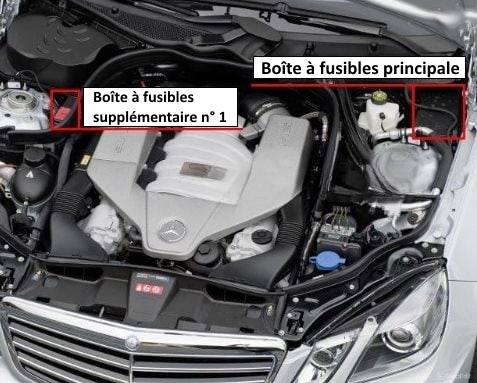

Dans le compartiment moteur
Emplacement des composants.

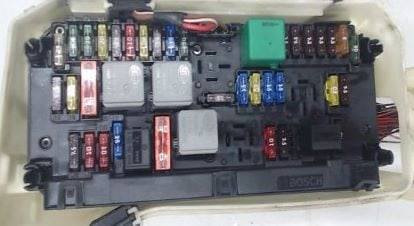

Boîte à fusibles principale
Cette unité se trouve à proximité du pare-brise, sur le côté gauche.
La photo est un exemple.

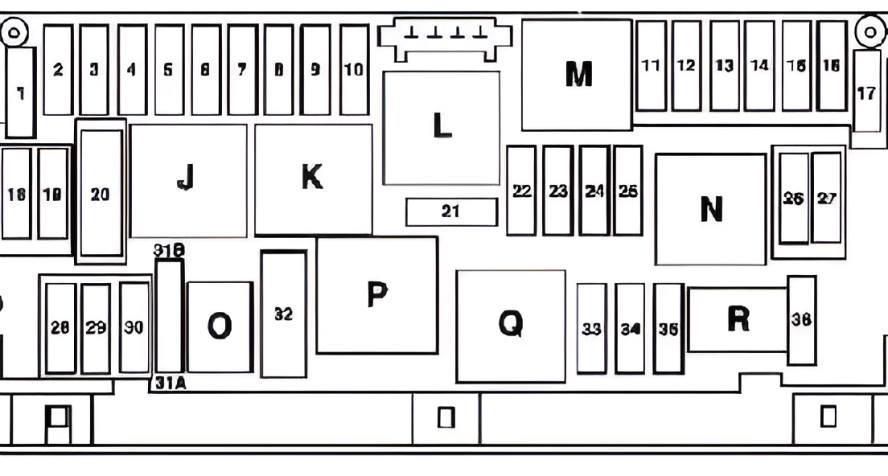

Schéma
N° | Affectation des relais
J. | Bornes 15
K. | Bornes 15R
L. | Balais d'essuie-glace chauffés
M. | Bornes 50, démarreur
N. | Bornes 87, moteur
O. | Avertisseur sonore
P. | Ventilation du catalyseur (272 moteurs)
Q. | Relais pour pompe à huile de boîte de vitesses supplémentaire
R. | Borne de relais 87, châssis
No | Ampère | Affectation des fusibles
1. | 25A | Module de contrôle électronique de stabilité ESP Premium (véhicules avec direction à gauche) / Module de commande du système de freinage régénératif (véhicules avec direction à gauche) / Commande du ventilateur (véhicules avec direction à droite)
2. | 30A | Module de commande de porte avant gauche (jusqu'au 31.05.2010) / Module de commande de porte arrière gauche (à partir du 01.06.2010 ; véhicules avec direction à droite)
3. | 30A | Module de commande de porte avant droite (jusqu'au 31.05.2010) / Module de commande de porte arrière droite (à partir du 01.06.2010 ; véhicules à conduite à gauche)
4. | 20A | Module de commande du module de carburant (fusible de la pompe à essence) (moteur 157) / 7.5A | Module de commande du capteur de condensat du filtre à carburant avec élément chauffant (moteur 651) / 20A | Capteur de condensat du filtre à carburant avec élément chauffant (moteurs 642, 651 ; jusqu'au 31.05.2010)
5. | 7.5A | Combiné d'instruments / Interrupteur de l'éclairage extérieur / Module de commande SAM avec module de fusibles et de relais à l'arrière de l'habitacle / Contrôleur électronique de stabilité ESP (à partir du 01.03.2013)
6. | 10A | Pour les véhicules à moteur diesel : calculateur CDI / Pour les véhicules à moteur essence : calculateur ME / Moteurs 271.958, 274.920 calculateur CNG
7. | 20A | Connecté via la borne de relais 50 Démarreur : démarreur
8. | 7.5A | Boîtier de commande du système de retenue du passager (Supplemental Restraint System)
9. | 15A | Prise de courant dans la boîte à gants
10. | 30A | Moteur électrique d'essuie-glace et balais d'essuie-glace chauffants
11. | 7.5A | Affichage du système audio/COMAND ; Panneau de commande audio/COMAND ; Unité de navigation ; Support pour module de navigation ; Moteur de soufflerie COMAND
12. | 7.5A | Unité de commande du système de climatisation / Panneau de commande supérieur du module de commande / Véhicules avec les éléments de commande 722, 724, 725 : clé pour le mode de conduite Boîte automatique / Valable avec le code 489 (AIRMATIC) : Bloc de touches du train de roulement
13. | 7.5A | Module de commande pour module électronique de colonne de direction / caméra multifonctions / caméra stéréo multifonctions (à partir du 01.03.2013)
14. | | 7.5A | Module de commande du programme électronique de stabilité ESP
15. | 7.5A | Module de commande du système de retenue supplémentaire (Supplemental Restraint System)
16. v5A | Compresseur de climatisation électrique / Interface DIRECT SELECT (boîte de vitesses 722.930/931) / Module de commande du sélecteur de vitesses électronique (boîte de vitesses 722, sauf 722.930/931)
17. | 30A | Module de commande de l'unité de commande du toit Module de commande du toit ouvrant panoramique avec toit ouvrant
18. | 7.5A | Commutateur d'éclairage extérieur / Module de commande du tableau de bord (jusqu'au 28.02.2013) / Module de commande du tableau de bord supérieur (jusqu'au 28.02.2013) / Relais pour pompe à huile de boîte de vitesses supplémentaire (boîte de vitesses 722) / Module de commande de l'électronique de puissance
19. | 20A | Module de commande du commutateur d'allumage électronique et module de commande de l'antivol de direction électrique
20. | 40A | Module de contrôle électronique de la stabilité ESP (véhicules avec conduite à gauche) / Module de commande du système de freinage régénératif (véhicules avec conduite à gauche
21. | 7.5A | Capteur de signal de freinage (28.02.2013) / Interrupteur de feu de stop hybride (28.02.2013) / Lampe d'éclairage de la boîte à gants / Système de détection d'occupation et AKSE du siège passager / Unité de commande Weight Sensing System
22. | 15A | Moteur de ventilateur du moteur thermique Climatisation à commande intégrée (650W, 800W) / Moteur 156 : connecteur électrique du faisceau habitacle et moteur et embout de câble borne 87 M2e / Moteurs 271, 272.98, 274.9, 276 et moteur 651 (sauf système 4MATIC) : Actionneur de store de radiateur / Moteurs 157, 271, 272, 273, 274, 276, 278 : Connecteur électrique du faisceau de câbles de l'habitacle et du moteur / Moteurs 642, 651 : Unité de commande CDI et connecteur électrique du faisceau de câbles de l'habitacle et du moteur.
23. | 20A | Pour les véhicules à moteur diesel : SAM avec module de fusibles et de relais à l'arrière de l'habitacle / Moteurs 271, 642, 651 : Terminaison de câble borne 87 M1e / moteurs 156, 157, 271, 272, 273, 274, 276, 278, 642, 651 : Connecteur électrique de l'habitacle et du faisceau de câbles du moteur. / Moteur 271 : Boîtier de commande ME
24. | 15A | Moteurs 156, 157, 271, 272, 273, 274, 276, 276, 278, 642, 651 : Connecteur électrique du faisceau de câbles de l'habitacle et du moteur. / Pour les véhicules à moteur diesel : CDI / Pour les véhicules à moteur Otto : ME / Moteurs 271.958, 274.920 CNG
25. | 15A | Moteurs 642, 651 : Appareil de commande des oxydes d'azote après filtre à particules, appareil de commande des oxydes d'azote après catalyseur SCR, appareil de commande du capteur de suie / Pour les véhicules avec moteur à essence : appareil de commande ME / Valable pour le type de véhicule 212.095/098/298 : CP relais de pompe de circulation du système de refroidissement de l'huile, HYBRID électronique de puissance relais de pompe de circulation du liquide de refroidissement / moteur 156 : terminaison de câble borne 87 M3e
26. | 20A | Module audio et COMAND
27. | 7.5A | Module de commande interrupteur d'allumage électronique / Pour les véhicules à moteur diesel : module de commande CDI / Pour les véhicules à moteur Otto : module de commande ME / Moteurs 271.958, 274.920 module de commande CNG
28. | 7.5A | Combiné d'instruments
29. | 10A | Unité de phares avant droite (jusqu'au 28.02.2013)
30. | 10A | Unité de phares avant gauche (jusqu'au 28.02.2013)
31A. | 15A | Avertisseur sonore gauche et avertisseur sonore droit
31B. | 15A | Klaxon gauche et klaxon droit
32. | 40A | Pompe à air électrique
33. | | 10A | Unité de commande de la boîte de vitesses automatique électronique (boîte de vitesses 722.6) / Unité de commande de la boîte de vitesses automatique entièrement intégrée (boîtes de vitesses 722.9, 724, 725)
34. | 7.5A | Moteur 156 : module de commande de la pompe à carburant / Moteurs 271, 272, 273, 642, 651 : Module de commande de la pompe à carburant
35. | 7.5A | Relais d'alimentation pour calculateurs HYBRIDE
36. | 7.5A | Module de commande de vision nocturne / DISTRONIC (jusqu'au 28.02.2013) / Capteur radar avant longue portée (à partir du 01.03.2013) / COLLISION PREVENTION ASSIST (à partir du 01.03.2013)
Boîte à fusibles supplémentaire n° 1
Sera placée près de la colonne de droite.
Plans

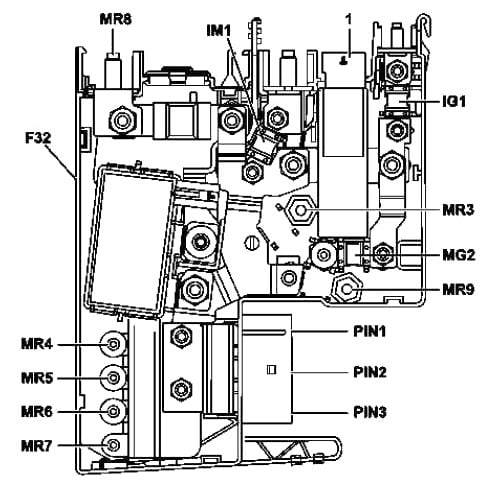

Avec système ECO start/stop
N° | Ampère | Description
R8. | 350A | Groupe électrogène et contrôleur de chauffage autonome
MR4. | 100A | Ventilateur de moteur à combustion Climatisation à moteur électrique avec régulation intégrée (650 W, 800 W)
MR5. | 150A | Pour les véhicules à moteur diesel : chauffage électrique en option
MR6. | 60A | Unité de commande frontale SAM avec module de fusibles et de relais
MR7. | 150A | Unité de commande avant SAM avec module de fusibles et de relais
MR9. | Vide
MG2. | 100A | Unité de contrôle avant SAM avec module de fusibles et de relais
MR3. | 80A | Module de commande pour direction assistée électrique
IG1. | 150A | Module de commande SAM avec module de fusibles et de relais à l'arrière de l'habitacle.
IM1. | 100A | Module de commande SAM avec module de fusibles et de relais dans la partie arrière de l'habitacle
PIN1. | 50A | Commande du ventilateur (véhicules à conduite à gauche) / Signaux du module de contrôle électronique de stabilité ESP (véhicules à conduite à droite) / Module de contrôle électronique de stabilité ESP Premium (véhicules à conduite à droite)
PIN2. | 50A | Signaux du module de commande du système de contrôle électronique de la stabilité ESP (véhicules avec direction à droite) / Module de contrôle électronique de la stabilité ESP Premium (véhicules avec direction à droite)
PIN3. | 60A | Relais AIRMATIC / Module de commande du système de commande de boîte de vitesses entièrement intégré (boîte de vitesses 725)

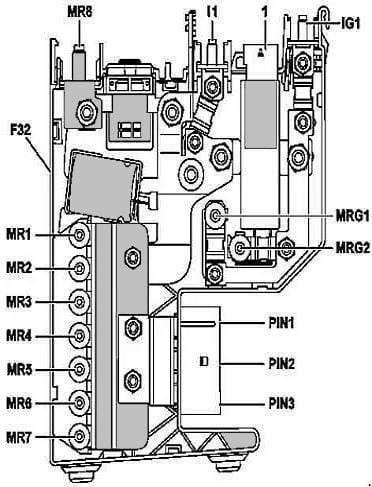

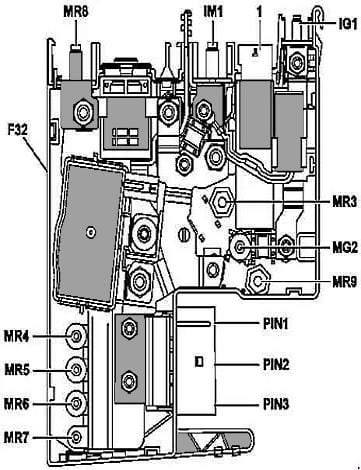

Sans système ECO start-stop
N° | Ampère | Affectation des fusibles
MR8. | Fusible thermique, déclenché par le module de commande pour le système de retenue supplémentaire
MR1. | 50A | Module de commande de la direction assistée électrique
MR2. | Vide
MR3. | Vide
MR4. | 100A | Moteur de ventilateur de radiateur et climatisation avec régulation intégrée (650 W, 800 W)
MR5. | 150A | Pour les véhicules à moteur diesel : chauffage électrique en option.
MR6. | 60A | Centrale de commande frontale SAM avec module de fusibles et de relais
MR7. | 150A | Centrale de commande avant SAM avec module de fusibles et de relais
PIN1. | 50A | Commande du ventilateur (véhicules avec conduite à gauche) / Signaux de l'appareil de contrôle électronique de la stabilité ESP (véhicules avec conduite à droite) / ESP Premium Programme de stabilité électronique (véhicules avec conduite à droite)
PIN2. | 50A | Signaux du module de contrôle électronique de la stabilité ESP (véhicules avec conduite à droite) / module de commande du programme électronique de stabilité ESP Premium (véhicules avec conduite à droite)
PIN3. | 60A | Relais AIRMATIC / Appareil de commande de la boîte de vitesses entièrement intégrée (boîte de vitesses 725)
MRG1. | Vide
MRG2. | 100A | Unité de commande frontale SAM avec module de fusibles et de relais
IG1. | 150A | Boîtier de commande SAM avec module de fusibles et de relais à l'arrière de l'habitacle
I1. | 100A | Unité de contrôle SAM avec module de sécurité et de relais à l'arrière de l'habitacle.
Avec moteurs hybrides
N° | Ampère | Description
MR8. | Fusible thermique, déclenché par le calculateur du système de retenue supplémentaire.
MR4. | 100A | Moteur de ventilateur de refroidissement/climatisation avec commande intégrée (650 W, 800 W)
MR5. | 150A | Pour les véhicules à moteur diesel : chauffage électrique d'appoint.
MR6. | 60A | Centrale de commande avant SAM avec module de fusibles et de relais
MR7. | 150A | Centrale de commande avant SAM avec module de fusibles et de relais
MR9. | 150A | Module de fusibles et de relais HYBRIDE
MG2. | 100A | Centrale de commande frontale SAM avec module de fusibles et de relais
MR3. | 80A | Module de commande de la direction assistée électrique
IG1. | 150A | Centrale de commande SAM avec module de fusibles et de relais à l'arrière de l'habitacle.
IM1. | 100A | Centrale de commande SAM avec module de fusibles et de relais dans la partie arrière de l'habitacle
PIN1. | 50A | Commande du ventilateur (véhicules avec conduite à gauche) / Unité de commande du système de freinage régénératif (véhicules avec conduite à droite)
PIN2. | 50A | Unité de commande du système de récupération d'énergie (véhicules à conduite à droite)
PIN3. | 60A | Relais AIRMATIC

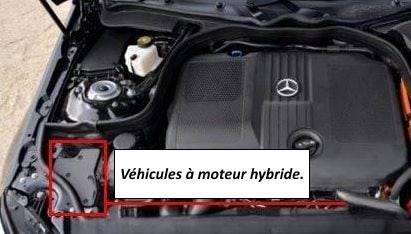

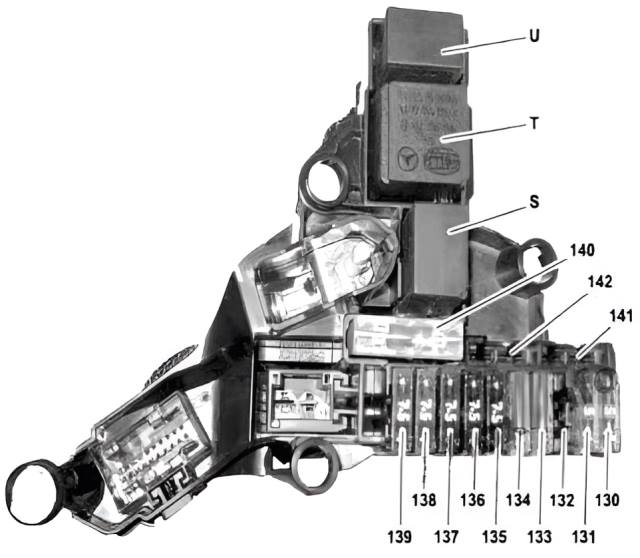

Boîte à fusibles supplémentaire n° 2
Située à proximité du phare droit. Uniquement pour les véhicules avec moteur hybride.
Schéma
N° | Ampère | Affectation des fusibles
130. | 5A | Module du système de freinage régénératif
131. | 5A | Module du système de gestion de la batterie
132. | réserve
133. | 5A | Module de commande de l'électronique de puissance
134. | 5A | Relais de la pompe à vide (-)
135. | 7.5A | Module du système de gestion de la batterie
136. | 7,5A | Séparateur pyrotechnique
137. | 7,5A | Pompe de circulation 1
138. | 7,5A | Pompe de circulation 2
139. | 7,5A | Moteurs 651 : Pompe de circulation du liquide de refroidissement de la boîte de vitesses
140. | 40A | Relais de la pompe à vide (+)
141. | réserve
142. | réserve
S. | Relais de la pompe de circulation du liquide de refroidissement de la boîte de vitesses
T. | Relais d'alimentation du calculateur HYBRIDE
U. | Electronique de puissance HYBRID Relais de pompe de circulation du liquide de refroidissement
Dans le coffre
On y trouve deux blocs chargés de la protection des circuits électriques du véhicule.

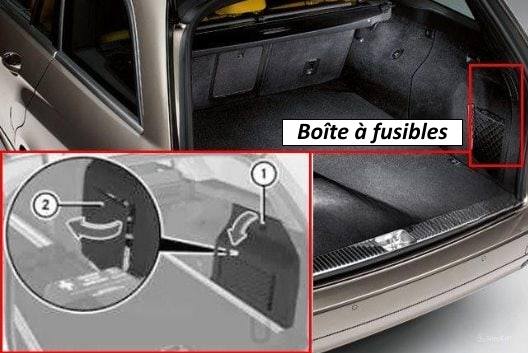

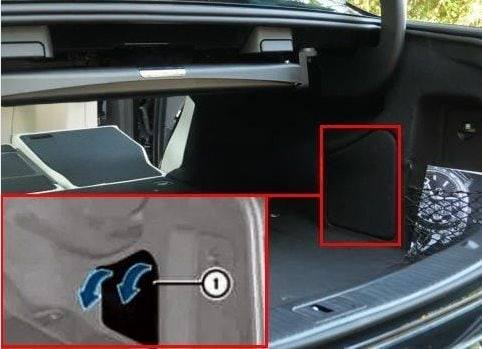

Boîte à fusibles
Située sur le côté droit, derrière le carénage (berline).
Derrière le carénage, sur le côté droit (break).

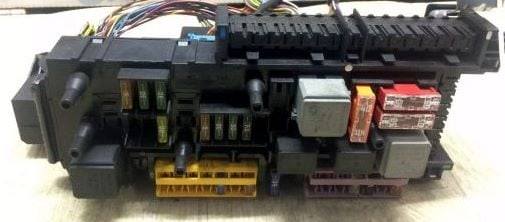

Photo - exemple.

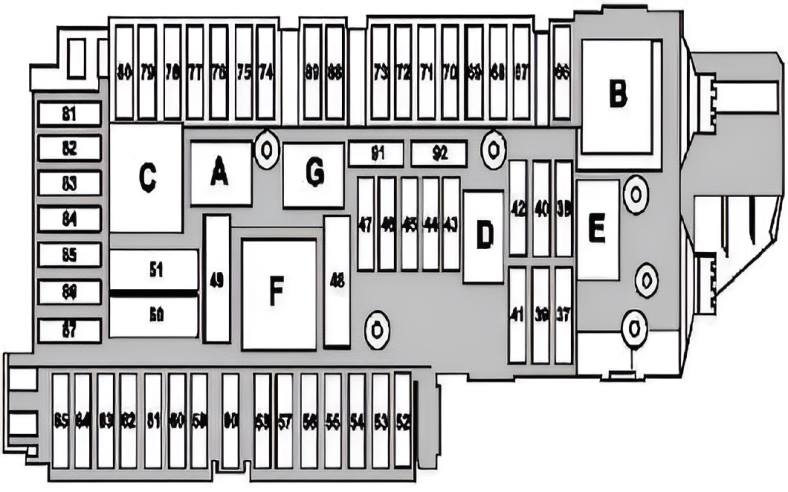

Schéma
N° | Affectation des relais
A. | Relais de la borne 15
B. | Borne 15R (1)
C. | Chauffage de la lunette arrière
D. | Module de carburant - diesel
E. | Essuie-glace de coffre
F. | Réglage de la position du siège
G. | Borne 15R (2)
No | Ampère | Affectation des fusibles
37. | 7.5A | Bobine magnétique, appuie-tête NECK-PRO siège conducteur / Bobine magnétique appuie-tête siège passager NECK-PRO
38. | 15A | Moteur d'essuie-glace de la porte du coffre à bagages
39. | 30A | Appareil de commande porte arrière gauche (jusqu'au 31.05.2010) / Appareil de commande porte avant gauche (à partir du 01.06.2010 ; commande à droite)
40. | réserve
41. | 30A | Appareil de commande de la porte arrière droite (jusqu'au 31.05.2010) / Appareil de commande de la porte avant droite (à partir du 01.06.2010 ; commande à gauche)
42. | 25A | Relais électrique de pompe à carburant, sécurité de pompe à essence Mercedes 212 / moteurs 271, 272, 273, 274, 642, 651, 156, 276, 278 : calculateur de pompe à carburant
43. | 7.5A | Module de communication des services de télécommunication
44. | 30A | Interrupteur pour le réglage semi-électrique de la position du siège passager avant
45. | 30A | Interrupteur pour le réglage partiellement électrique du siège du conducteur
46. | 7.5A | Amplificateur d'antenne FM 1, AM, ZV et KEYLESS-GO / Valable pour le type 212.0/1 : amplificateur d'antenne de lunette arrière 1 / Valable pour le type 212.2 : antenne de bande DAB III, sirène d'alarme (H3/1), appareil de commande pour la sécurité de l'habitacle et système anti-remorquage / Valable à partir du 01.06.2011 pour les moteurs 157, 276, 278 : relais de pompe de circulation du liquide de refroidissement
47. | réserve
48. | réserve
49. | 40A | Le relais de chauffage de la lunette arrière permet d'enclencher : Chauffage de la lunette arrière
50. | 50A | Prétensionneur de ceinture de sécurité inversée avant droite
51. | 50A | Tendeur de ceinture de sécurité inversé avant gauche
52. | réserve
53. | 30A | Appareil de commande pour détection de remorque
54. | 15A | Appareil de commande pour détection de remorque
55. | réserve
56. | 15A | Prise de courant pour remorque
57. | 20A | Appareil de commande pour la reconnaissance de la remorque ou 7.5A | Valable pour le type 212.074 - Habillages de bas de caisse avec baguettes de seuil avant gauche éclairées et habillages de bas de caisse avec baguettes de seuil avant droite éclairées
58. | 25A | Appareil de commande pour détection de remorque
59. | 7.5A | Capteur DiStRONIC (DTR) Pare-chocs avant gauche
Capteur DISTRONIC (dTr) pare-chocs avant droit
60. | 7.5A | Pompe pneumatique pour siège multicontours ou 30A | Pompe pneumatique pour siège multicontours avec soutien dynamique du siège
61. | 40A | Appareil de commande de l'actionneur de la trappe de coffre et appareil de commande de l'actionneur de la trappe arrière
62. | 25A | Appareil de commande pour le siège du conducteur
63. | 25A | Appareil de commande pour chauffage de siège arrière
64. | 25A | Appareil de commande du siège du passager avant
65. | 7.5A | Appareil de commande pour le chauffage du volant (jusqu'au 28.02.2013) ou 10A | Appareil de commande du module électronique de la colonne de direction (à partir du 01.03.2013)
66. | 7.5A | Moteur électrique pour ventilateur de cabine arrière
67. | 40A | Appareil de commande pour l'amplificateur du haut-parleur
68. | 15A | Appareil de commande AIRMATIC, appareil de commande pour le réglage électronique de l'assiette du véhicule sur l'essieu arrière
69. | 25A | Amplificateur pour haut-parleurs arrière
70. | 5A | Appareil de commande pour le système de contrôle de la pression des pneus
71. | 15A | Prise à l'avant de l'habitacle et fusible de l'allume-cigare Mercedes 212
72. | 15A | Prise dans le coffre à bagages
73. | 5A | Connecteur de diagnostic / Récepteur pour la télécommande radio du chauffage auxiliaire / Appareil de commande du mode de conduite (boîte de vitesses 722.930/931)
74. | 15A | KEYLESS-GO / A partir du 01.03.2013 avec le code 641 (phares dynamiques à LED pour conduite à gauche) ou le code 642 (phares dynamiques à LED pour conduite à droite) : Unité de phares avant droite / Valable avec le code 631 (phares LED statiques pour conduite à gauche) ou le code 632 (phares LED statiques pour conduite à droite) : Unité de phare avant gauche (à partir du 01.03.2013), unité de phare avant droite / convertisseur DC/AC (à partir du 01.12.2011)
75. | 20A | Appareil de chauffage pour chauffage auxiliaire ou 25A | Relais moteur électrique ventilateur de radiateur d'huile (moteurs 156) ou 20A | Valable à partir du 01.03.2013 avec le code 641 (Projecteur Dynamic LED pour conduite à gauche) ou le code 642 (Projecteur Dynamic LED pour conduite à droite) : Unité de phare avant gauche ou 20A | Valable à partir du 01.03.2013 avec le code 631 (projecteur à LED statique pour conduite à gauche) ou le code 632 (projecteur à LED statique pour conduite à droite) : Unité de phares avant gauche et unité de phares avant droite
76. | 15A | Porte-boissons arrière / Prise de courant dans la console centrale à l'arrière de l'habitacle / Prise électrique Plug-in USB à l'arrière du véhicule
77. | 7.5A | Unité de commande Weight Sensing System (jusqu'au 28.02.2013) / Calculateur de navigation (Chine, Corée) / Porte-boissons arrière
78. | 7.5A | Interface média, module de connexion multimédia
79. | 5A | Capteurs radar (jusqu'au 31.05.2010) / Unité de contrôle pour capteurs vidéo et radar (à partir du 01.06.2010) / Unité de contrôle interface bus de données châssis (à partir du 01.03.2013)
80. | 5A | Appareil de commande de l'aide au stationnement
81. | 5A | Amplificateur/compensateur pour antennes de téléphone mobile, connecteur électrique pour téléphone mobile, ordinateur de navigation (Chine, Corée)
82. | 10A | Commande de la soufflerie du siège avant gauche, commande de la soufflerie du siège avant droit
83. | 7.5A | Embout de câble de la borne 15R, ordinateur de navigation (Chine, Corée), unité de commande du système d'appel d'urgence « Péage électronique » (Japon)
84. | 5A | Caméra de recul (à partir du 01.03.2013) / Unité de commande pour caméra 360° (à partir du 01.03.2013) / Unité de commande SDAR/tuner haute définition (radio satellite SIRIUS) (jusqu'au 31.05.2010) / Unité de commande pour radio satellite numérique (SDAR) (SIRIUS Satellite Radio) (à partir du 01.06.2010) / Unité de commande pour Digital Audio Broadcasting (DAB) (à partir du 01.06.2010) / Unité de commande pour caméra de recul et module d'alimentation pour caméra de recul (Japon)
85. | 7.5A | Tuner TV (analogique / numérique) (jusqu'au 28.02.2015) / Tuner TV numérique (jusqu'au 28.02.2015) / Module tuner (à partir du 01.03.2015)
86. | 7.5A | Lecteur DVD / écran à l'arrière de l'habitacle
87. | 7.5A | Appareil de commande du système d'appel d'urgence / Relais de la pompe de circulation du liquide de refroidissement (à partir du 01.06.2011 ; USA) / Module de télécommunication pour les services de télécommunication (à partir du 01.03.2015) / Appareil de commande multifonctionnel pour véhicules spéciaux (N26/14)
88. | 15A | Module d'asservissement de la boîte de vitesses automatique pour système DIRECT SELECT (boîte de vitesses 722.9)
89. | 30A | Appareil de commande pour détection de remorque / Appareil de commande multifonctionnel pour véhicules spéciaux (MSS) / Appareil de commande de pompe à carburant (jusqu'au 28.02.2013 ; moteur 157)
90. | 40A | Boîte à fusibles AdBlue® (moteur 642.8) / Valable pour type 212.076/276 : relais pompe de circulation du liquide de refroidissement
91. | 10A | Boîtier de commande SAM avant avec module de fusibles et de relais (boîte de vitesses 722)
92. | 15A | GO SANS CLÉ / Module d'ouverture sans clé du couvercle de coffre sous le pare-chocs arrière (à partir du 01.03.2013) / Module de commande du convertisseur AC/DC (jusqu'au 30.11.2011)

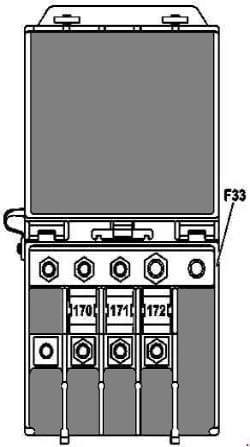

Fusibles de puissance
Se trouve à proximité de la batterie.
Schéma
N° | Ampères | Affectation
170. | réserve
171. | 60A | Unité de commande SAM à l'avant
172. | 100A | Centrale de commande SAM à l'arrière du compartiment passagers

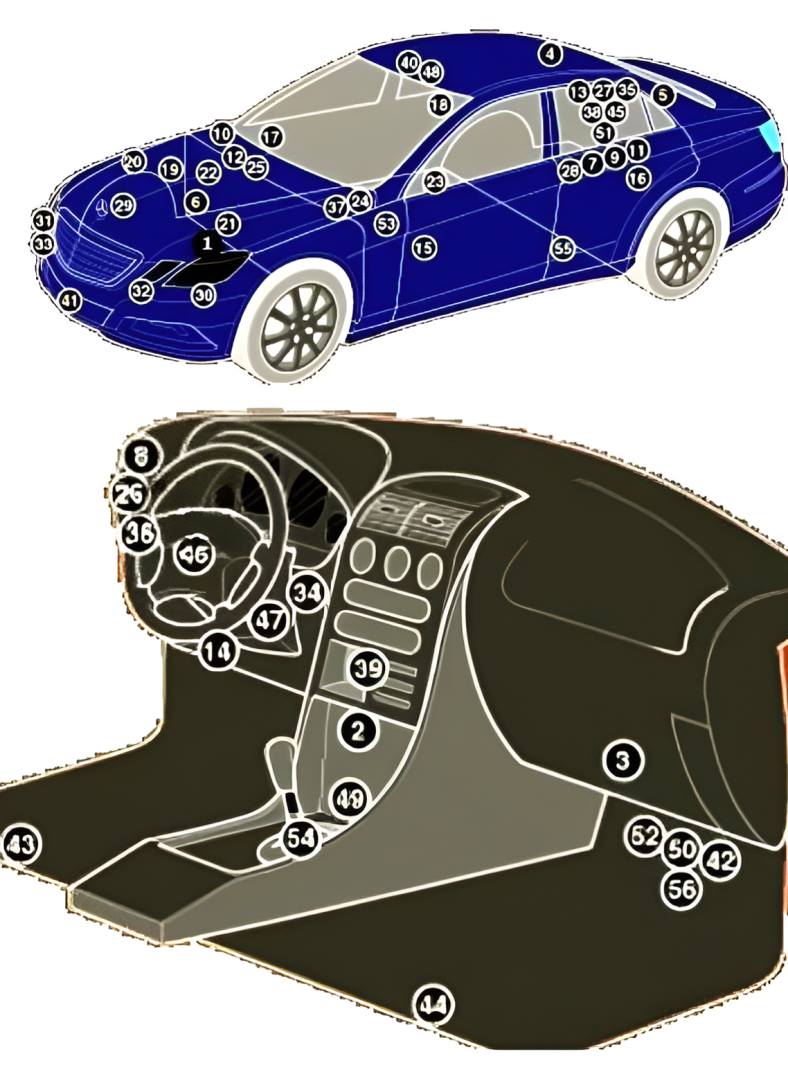

L'ensemble de l'équipement électrique
Structure générale de l'installation électrique dans la Mercedes W212.
1. | module de commande ABS ;
2. | module de commande de climatisation - dans le panneau de commande du chauffage ;
3. | module de commande de climatisation/moteur de soufflerie de chauffage - à côté du moteur de soufflerie de chauffage ;
4. | amplificateur de signal d'antenne 1 - dans le montant « C » ;
5. | amplificateur de signal d'antenne 2 - dans le montant « C » ;
6. | sirène de l'alarme antivol - derrière le couvre-passage de roue de la roue avant droite ;
7. | batterie supplémentaire - sous la cavité du compartiment à bagages ;
8. | Batterie auxiliaire - près du levier de vitesse sur la colonne de direction ;
9. | relais de la batterie auxiliaire - sous les compartiments à bagages creux ;
10. | batterie (sauf moteur 273) ;
11. | batterie (moteur 273) - coffre à bagages ;
12. | relais de commande de courant de la batterie (combiné avec la boîte à fusibles/le relais 2 dans le compartiment moteur) ;
13. | commande d'ouverture/fermeture du couvercle du coffre - sous la plage arrière ;
14. | connecteur de diagnostic (DLC) ;
15. | Module de commande électrique de la porte avant gauche ;
16. | module de commande électrique de la porte arrière gauche ;
17. | module de commande électrique de la porte avant droite ;
18. | module de commande électrique de la porte arrière droite ;
19. | module de commande du moteur (diesel) - moteur 651 ;
20. | module de commande du moteur (diesel) - sauf moteur 651 ;
21. | module de commande du moteur (essence) - moteur 271 ;
22. | module de commande du moteur (essence) - sauf moteur 271 ;
23. | module de commande de la pompe à carburant - sous le siège arrière ;
24. | boîte à fusibles/relais, compartiment moteur 1 ;
25. | Boîte à fusibles supplémentaire sous le capot ;
26. | boîte à fusibles dans l'habitacle ;
27. | boîte à fusibles/relais, compartiment à bagages 1 - derrière le panneau arrière droit ;
28. | Boîte à fusibles/relais, coffre à bagages 2 - sous le plancher - moteur 273 ;
29. | module de commande des bougies de préchauffage ;
30. | module de commande des phares, côté gauche (phares au xénon) ;
31. | module de commande des phares, droite. (phares au xénon) ;
32. | klaxon 1 - derrière le pare-chocs avant ;
33. | klaxon 2 - derrière le pare-chocs avant ;
34. | module de commande de l'interrupteur d'allumage ;
35. | module de commande pour la commande à distance du verrouillage central et du démarrage du moteur - derrière le carénage arrière droit ;
36. | unité de commande de l'éclairage ;
37. | appareil de commande multifonctionnel 1 - monté sur le boîtier de fusibles/relais dans le compartiment moteur 1 - fonctions : Compresseur de climatisation, régulation de la pression de climatisation, niveau de liquide de frein, niveau de liquide de refroidissement, phares, feux de détresse, chauffage des gicleurs de lave-glace, lave-phares, clignotants, éclairage intérieur, température ambiante, lave-glace, essuie-glace ;
38. | unité de commande multifonctionnelle 2- sur le boîtier de fusibles/relais dans le compartiment à bagages 1 - fonctions : antivol, verrouillage central-couvercle de coffre, sièges électriques, trappe/couvercle de réservoir, lunette arrière chauffante, sièges chauffants, feux arrière, appuie-tête des sièges arrière, store de lunette arrière ;
39. | commutateur multifonction appareil de commande 1 - fonctions : Chauffage auxiliaire, ventilation des sièges avant, chauffage des sièges avant, système de stationnement, appuie-tête des sièges arrière, rideau de lunette arrière, système stop/start ;
40. | commutateur multifonction de l'unité de commande 2 - fonctions : Climatisation, antivol, éclairage intérieur, lampes d'éclairage local, toit ouvrant ;
41. | capteur de température de l'air ambiant ;
42. | module de commande du système de stationnement - sous le tapis de sol ;
43. | Module de commande de réglage du siège (gauche) - sur le siège ;
44. | Module de commande de réglage du siège (droite) - sur le siège ;
45. | Module de commande du chauffage du siège - derrière la garniture arrière droite ;
46. | module de commande de la colonne de direction - sous le volant ;
47. | module de commande du verrouillage de la colonne de direction (certains modèles) ;
48. | Module de commande électrique pour le toit ouvrant ;
49. | module de commande électronique SRS ;
50. | module de commande du châssis - sous le tapis de sol ;
51. | module de commande électronique de la remorque - derrière le panneau arrière droit ;
52. | module de commande électronique de la boîte de vitesses (722.6) - sous le tapis ;
53. | module de commande électronique de la boîte de vitesses (722.9) - dans la boîte de vitesses ;
54. | module de commande du levier sélecteur ;
55. | module de commande du système de contrôle de la pression des pneus - au-dessus de l'essieu arrière ;
56. | module de contrôle de la distance (régulateur de vitesse) - sous le tapis.
| Matériaux connexes |
|---|
| Mercedes Classe E W211Troisième génération ; désignation E230 ; années-modèles 2002, 2003, 2004, 2004, 2005, 2006, 2007, 2008, 2009. |
| Mercedes Classe E W210 / S210Deuxième génération ; années-modèles 1995, 1996, 1997, 1997, 1998, 1999, 2000, 2001, 2002, 2003. |
