La Mercedes-Benz W210 est la deuxième génération de la Classe E du constructeur automobile allemand. Elle a remplacé le modèle W124 et a été produite de 1995 à 2003. La voiture était disponible en berline corps jusqu'en 2002 et en break jusqu'en 2003. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe E W210 / S210 (deuxième génération) 1995, 1996, 1997, 1997, 1998, 1999, 2000, 2001, 2002, 2003 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles responsables de l'allume-cigare.
Dans le compartiment moteur
Il se trouve sur le côté gauche du capot moteur, derrière le couvercle de protection. Cette boîte à fusibles est composée de deux panneaux #1 et #2.
Panneau de fusibles n° 1

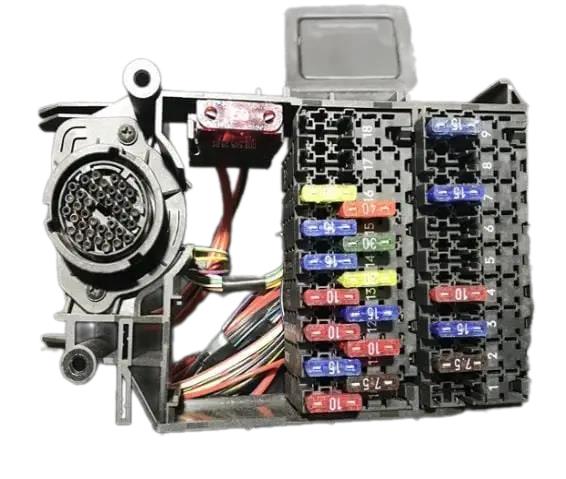

Vue générale.

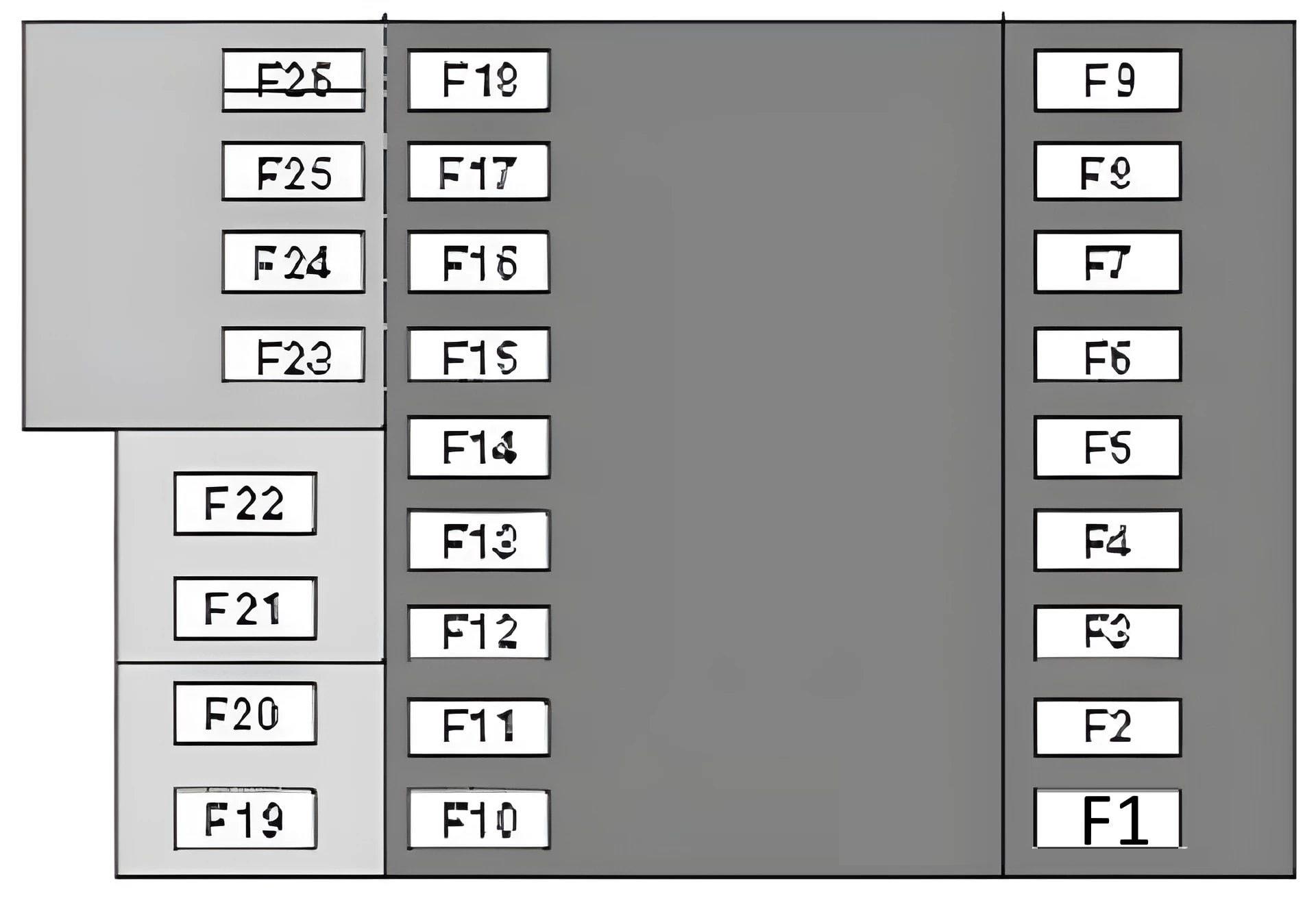

Schéma
No | Affectation des fusibles | Ampères
F1. | Fusible allume-cigare mercedes w210 (via la serrure de contact), éclairage du cendrier - 05/99 | 15A
F2. | Fusible allume-cigare (via la serrure de contact), éclairage du cendrier - 06/99 | 15A
F3. | Interrupteur combiné (feux de croisement, feux de route, essuie-glace/lave-glace, lave-glace arrière), ampoule dans le sac marin | 15A
F4. | Climatisation/chauffage, horloge, avertisseur sonore des phares, capteur de position du volant (06/99) | 10A
F5. | Système d'alarme d'urgence (avec remorque) - 02/97 | 15A
F6. | Allume-cigare (de la batterie) - 05/99 | 15A
F7. | Combiné d'instruments, climatisation/chauffage, boîtier de relais (compartiment moteur) | 15A / 20A
F8. | Unité de contrôle de la climatisation/du chauffage - 02/97 | 7,5A
F9. | Verrouillage de la colonne de direction - 03/97 | 15A
F10. | Essuie-glace arrière/lave-glace - 02/97 | 7,5A
F11. | Système audio/navigation, éclairage intérieur arrière, siège électrique (03/97), prise de courant pour accessoires (coffre à bagages) - break | 15A
F12. | Essuie-glace arrière (certains modèles), sièges chauffants, commande de ceinture de sécurité (confort), store pare-soleil | 10A
F13. | Système audio/de navigation, système SRS, unité de commande (en cas d'accident) | 10A
F14. | Récepteur de verrouillage central à infrarouge, unité de commande multifonctions, aide au stationnement -^02/97 | 7,5A
F15. | Système de commande automatique de la transmission, commande(s) variable(s) des soupapes (moteur 111), connecteur de diagnostic, système de récupération des vapeurs de carburant (essence), calculateur de bougies de préchauffage, correcteur de phares - 02/97 | 15A
F16. | Rétroviseurs extérieurs électriques, rétroviseurs intérieurs, chauffages des gicleurs de lave-glace - 02/97 | 15A
F17. | Récepteur infrarouge. Verrouillage central, capteur de position du volant -^02/97 | 10A
F18. | Commande de fonction de porte, côté conducteur (arrière) (lève-vitre électrique, voyant de position de porte / éclairage d'ouverture de porte) - 03/97-> | 20A
F19. | Système de maintien de vitesse, bobines d'allumage, refroidisseur d'huile - quelques modèles | 10A / 15A
F20. | Moteur de ventilateur de radiateur - quelques modèles | 30A / 50A
F22. | Unité de commande multifonctionnelle - quelques modèles | 30A
F23. | Capteur de pluie, téléphone | 7.5A
F24. | Vide
F25. | Chauffage auxiliaire | 20A
F26. | Vide
Panneau de fusibles n° 2

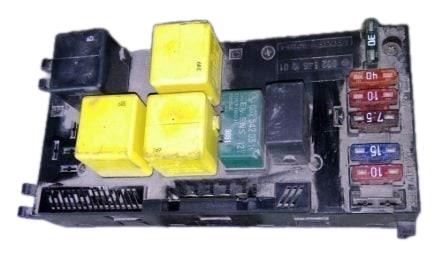

Photo - exemple.

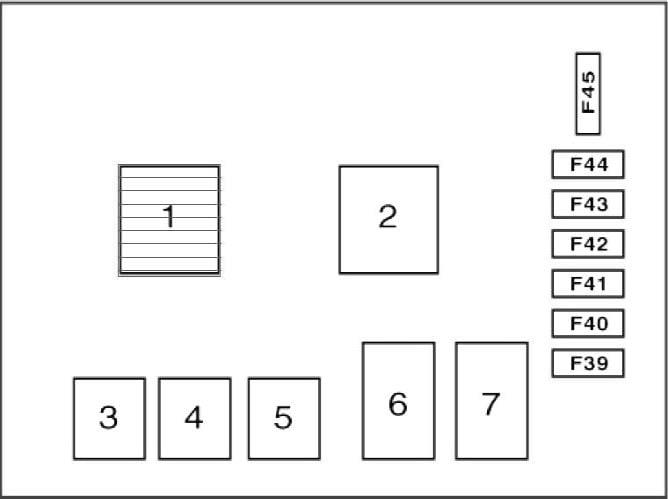

Schéma
N° | Fusibles | Ampères
F39. | moteur de ventilateur du radiateur d'huile moteur | 30A
F40. | Avertisseur sonore | 10A
F41. | Appareil de commande multifonctionnel | 15A
F42. | Gicleurs pour chauffage et lave-glace | 7,5A
F43. | Lave-glace | 7,5A / 10A
F44. | Essuie-glace de pare-brise | 40A
F45. | Lave-phares | 30A
N° | Relais
1. | Pompe ABS
2. | Moteur électrique de l'essuie-glace
3. | Relais du moteur du ventilateur du radiateur d'huile
4. | Pompe du lave-phares
5. | Moteur électrique des essuie-glaces
6. | Pompe du lave-glace
7. | Avertisseur sonore
A l'intérieur de l'habitacle

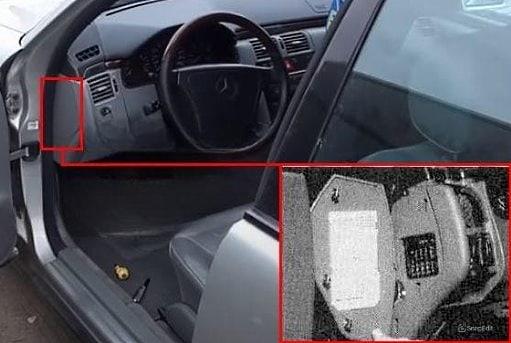

A l'extrémité gauche du tableau de bord se trouvent les fusibles qui sont responsables de l'éclairage extérieur. Pour l'ouvrir, il suffit de tourner les 3 vis de sécurité.

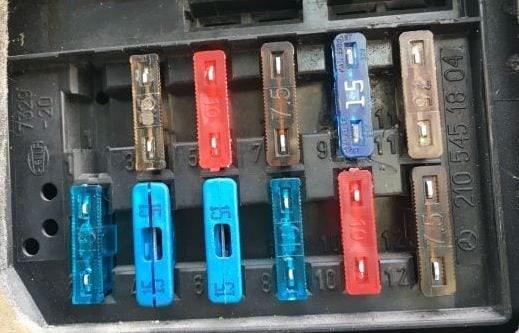

Vue d'ensemble.

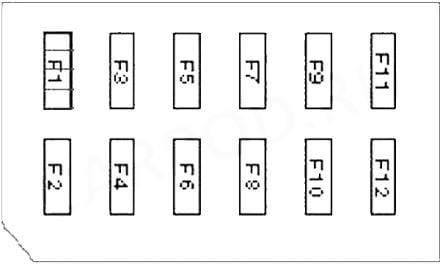

Plan
N° | Description | Ampères
1. | Non affecté
2. | feu stop, régulateur de vitesse | 15A
3. | Feux de route droit, commande des feux de route | 7,5A
4. | feu de recul, feu de détresse, essuie-glace arrière, écran de rétroviseur | 15A
5. | Feux de route gauche | 7,5A
6. | Feux de croisement droit | 15A
7. | Feux de position et de recul droit | 7,5A
8. | Feux de croisement droit | 15A
9. | Feux antibrouillard | 15A
10. | Feux de position et de recul gauche | 7,5A
11. | Éclairage de la plaque d'immatriculation, éclairage du combiné d'instruments | 7,5A
12. | Feu antibrouillard arrière | 7,5A

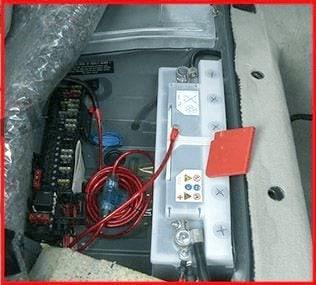

L'autre boîte à fusibles de l'habitacle se trouve sous le siège arrière droit, à proximité de la batterie.

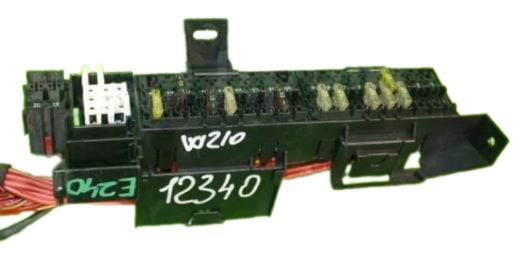

Vue d'ensemble.

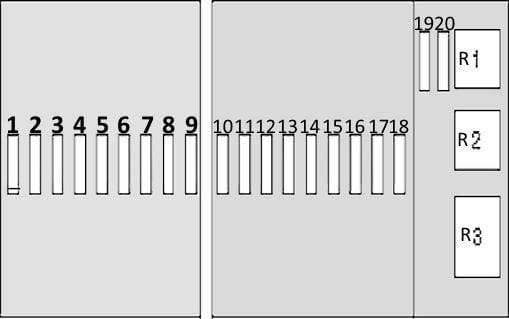

Schéma
N° | Affectation des fusibles | Ampères
F1. | Lève-vitre arrière (via le boîtier de commande central) | 30A
F2. | Lève-vitre arrière (via le boîtier de commande central) | 30A
F3. | Éclairage (via le boîtier de commande central) | 15A
F4. | Toit ouvrant | 25A
F5. | Verrouillage central des portes, klaxon, radio, changeur de CD | 25A
F6. | Verrouillage de la porte arrière | 20A
F7. | Réglage de la colonne de direction et des rétroviseurs Mémoire | 30A
F8. | Réglage du siège avant gauche | 25A
F9. | Réglage du siège avant droit | 25A
F10. | Réfrigérateur, protection de l'habitacle | 10A
F11. | BAS détection de cible, magnétoscope, système audio | 10A
F12. | remorque | 25A
F13. | Réglage du siège avant droit | 25A
F14. | Réglage du siège avant droit | 25A
F15. | BAS Système acoustique | 25A
F17. | Vide
F18. | sièges avant chauffants | 20A
F19. | Lunette arrière chauffante, système antivol | 40A
F20. | non occupé
1-3. | Vide
Tous les appareils électriques

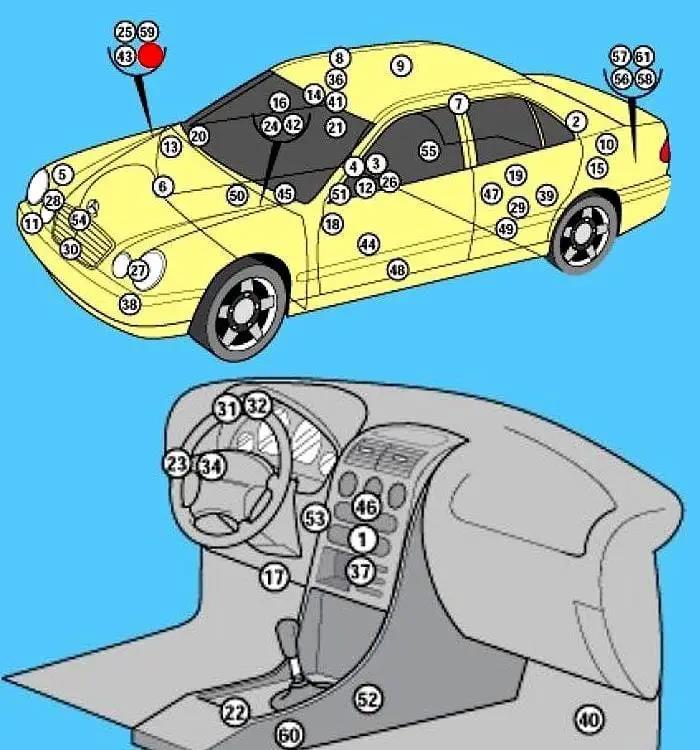

Structure générale des composants électroniques de la Mercedes W210.
1. | Unité de commande de la climatisation - dans le panneau de commande du chauffage ;
2. | Amplificateur de signal d'antenne - sous la plage arrière ;
3. | Unité de commande du système antivol (combiné avec la pompe à vide) - sous le siège arrière ;
4. | Capteur d'inclinaison du véhicule (antivol) - sous le siège arrière ;
5. | Avertisseur sonore du système d'alarme antivol (1997) ;
6. | Avertisseur sonore de l'alarme antivol (1998) - derrière le passage de roue ;
7. | Capteur de changement de volume (antivol), gauche (certains modèles) - montant central ;
8. | Capteur de modification du volume (antivol), à droite (certains modèles) - montant central ;
9. | Capteurs de changement de volume (antivol) (certains modèles) ;
10. | Amplificateur de sortie audio ;
11. | Unité de commande du chauffage d'appoint ;
12. | Pack de batteries - sous le siège arrière ;
13. | Boîtier de commande du verrouillage central (infrarouge) ;
14. | Transmetteur de signaux du verrouillage central (infrarouge) - dans le rétroviseur intérieur ;
15. | Boîtier de commande (pour les cas d'urgence) (c TELE AlD) - côté gauche du compartiment à bagages ;
16. | Connecteur de diagnostic (DLC) 1 ;
17. | Connecteur de diagnostic (DLC) 2 (2001) ;
18. | Boîtier de commande électrique des portes, côté conducteur (03/97^) ;
19. | Centrale électrique des portes, côté conducteur (arrière) (03/97^) ;
20. | Centrale électrique des portes, côté passager (03/97) ;
21. | Commande électrique de la porte, côté passager (arrière) (03/97) ;
22. | Centrale de commande des vitres électriques - dans le bloc de commutateurs de la console centrale ;
23. | Boîte à fusibles, compartiment passagers dans le tableau de bord ;
24. | Boîte à fusibles, compartiment moteur 1 ;
25. | Boîte à fusibles, compartiment moteur 2 ;
26. | Boîte à fusibles/boîte de relais, dans l'habitacle, sous le siège arrière ;
27. | Commande de phares, côté gauche (modèles avec phares au xénon) ;
28. | Coffret de commande des phares, côté droit (modèles avec phares au xénon) ;
29. | Unité de commande du correcteur de phares (modèles avec phares au xénon) ;
30. | Cornes - derrière le pare-chocs avant ;
31. | Unité de commande du commutateur d'allumage ;
32. | Unité de commande de l'antidémarrage électronique - intégrée à l'unité de commande du contacteur d'allumage ;
34. | Unité de commande de l'éclairage - intégrée au commutateur des phares ;
35. | Appareil de commande multifonctions 1 (02/97) - fonctions : verrouillage central, lève-vitres électriques, toit ouvrant (verrouillage central) - (03/97), alarme d'urgence, dégivrage de la lunette arrière, clignotants, servomoteur pour le réglage de la colonne de direction, essuie-glace ;
36. | Unité de commande multifonctionnelle 2(03/97) - fonctions : Eclairage intérieur, toit ouvrant, lampes d'éclairage des miroirs de courtoisie ;
37. | Unité de commande du système de navigation - dans l'unité du système audio ;
38. | Capteur de température de l'air ambiant ;
39. | Unité de commande du système de stationnement (06/99) ;
40. | Unité de commande du système de stationnement (07/99) ;
41. | Capteur de pluie - dans le rétroviseur intérieur ;
42. | Boîte à relais 1 - contient : relais ABS, relais de commande du moteur, relais du moteur du ventilateur de refroidissement, relais de la pompe à carburant, relais de la pompe d'évacuation d'air, relais de commande du papillon des gaz (^02/97) ;
43. | Boîte de relais 2 contient : Relais de pompe d'évacuation, relais de démarreur, relais de protection contre les surcharges/les surtensions (ABS) (03/97) ;
44. | Boîtier de commande du siège avant gauche ;
45. | Appareil de commande pour l'entraînement électrique du siège avant droit ;
46. | Unité de commande pour le chauffage des sièges avant. - dans l'unité de commutation ;
47. | Unité de commande du chauffage de siège, arrière - sous le siège arrière ;
48. | Capteur de choc latéral, gauche - certains modèles, sous le siège avant ;
49. | Capteur de choc latéral, gauche - certains modèles, sous le siège arrière ;
50. | Capteur de choc latéral, droite - certains modèles, sous le siège avant ;
51. | Capteur de choc latéral, droit - certains modèles, sous le siège arrière ;
52. | Unité de commande électronique SRS ;
53. | Unité de commande de verrouillage de la colonne de direction ;
54. | Capteur de hauteur de caisse, avant (modèles avec phares au xénon) ;
55. | Capteur de hauteur de caisse, arrière (modèles avec phares au xénon) ;
56. | Module d'interface téléphonique (06/98) - côté gauche du compartiment à bagages ;
57. | Module de commande de l'interface téléphonique (06/98) - côté gauche du compartiment à bagages ;
59. | Unité de commande de la boîte de vitesses électronique ;
60. | Unité de commande de changement de vitesse - levier de sélection de la boîte de vitesses automatique ;
61. | Unité du système de commande vocale - côté gauche du compartiment à bagages.
