Fusibles et relais Mercedes Classe E W211, 2002 - 2009

Soumis par Georges Missir le

La Mercedes-Benz W211 est la troisième génération de la Classe E, lancée sur le marché en 2002. Elle a remplacé la W210 et était disponible en deux variantes de carrosserie : berline et break. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe E W211 (troisième génération ; désignation E230) 2002, 2003, 2004, 2004, 2005, 2006, 2007, 2008, 2009 années-modèles.


Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

Dans le compartiment moteur se trouve une boîte à fusibles sur le côté droit. Elle est entourée d'un carré rouge dans l'illustration ci-dessus.


Vue générale.

Schéma


No | Affectation des relais
I. | Système de gestion du moteur
K. | Circuits d'allumage principaux 1
L. | démarreur
M. | Pompe de transmission - (boîte de vitesses séquentielle)
N. | Circuits d'allumage principaux 2
O. | Avertisseur sonore
P. | Circuits principaux d'allumage 3
R. | Relais de pompe à air/relais de moteur de ventilateur de refroidisseur d'huile
S. | Compresseur de la suspension active
T. | Vide

No | Affectation des fusibles | Ampère
F53a. | Relais d'avertisseur sonore | 15A
F53b. | Relais d'avertisseur sonore | 15A
F54a. | Allume-cigare, relais de coupure en charge (^31/05/06) | 15A
F54b. | Fusible pour allume-cigare, relais de coupure en charge (^31/05/06) | 15A
F43. | Système de gestion du moteur, calculateur multifonction 2 | 15A
F44. | Module de gestion électronique du moteur (ECM) (271, 272, 273, 646, 647, 648), injecteurs de GPL (271,01/06/05/05^) | 15A
F45. | Unité de commande du système de suspension active (essieu arrière), sélecteur de transmission (^31/05/06/06) | 7,5A
F46. | Contrôleur de boîte de vitesses électronique (boîte automatique, boîte automatique séquentielle) | 7,5A
F47. | Unité électronique ABS | 20A
F48. | Unité de commande électronique SRS, tendeur de ceinture de sécurité (01/06/05^) | 7,5A
F49. | Unité de commande SRS, capteur d'occupation du siège, relais d'appuie-tête (01/06/05^) | 7,5A
F50. | Téléphone | 5A
F51. | Vide
F52. | moteur de ventilateur (01/06/06^), combiné d'instruments, éclairage du coffre, unité de commande du correcteur de phares (modèles de phares au xénon), commutateur d'éclairage | 7.5A
F55. | Téléphone | 7,5A
F56. | moteur d'essuie-glace | 40A
F57. | Diesel : unité de commande électronique du moteur | 25A
F58. | Bobines d'allumage - (moteurs 112, 113, 156) | 15A
F59. | Relais de démarreur (^31/05/06) | 15A
F60. | Moteur de ventilateur du radiateur d'huile moteur - (E55, E63) | 10A
F61. | Pompe d'évacuation d'air - (112, 113, 642.920 moteurs - sauf E55) | 40A
F62. | Non utilisé
F63. | Non utilisé
F64. | Commutateur d'éclairage, combiné d'instruments, commande électronique de la climatisation, commande électrique de la colonne de direction (^31/05/06) | 7,5A
F65. | Appareil de commande du commutateur d'allumage électromagnétique, appareil de commande du verrouillage de la colonne de direction | 20A
F66. | Phare | 7,5A
F67. | Commutateur de feu stop (capteur de position de pédale de frein) | 5A / 10A

À l'intérieur du véhicule

Il y a ici deux unités chargées de la protection des circuits électriques du véhicule.

Boîte à fusibles n° 1

La boîte principale se trouve du côté du conducteur, derrière le tableau de bord.


Photo - exemple.

Schéma


No | Affectation des fusibles | Ampères
F21. | Commande électrique de la porte arrière droite (^31/05/06) | 25A
F22. | Appareil de commande électrique de la porte avant droite ( ^31/05/06) | 30A
F23. | Boîtier de commande électrique du siège avant droit | 30A
F24. | Unité de commande du système d'accès sans clé - dans l'habitacle | 25A
F25. | Chauffage d'appoint, récepteur de télécommande pour le chauffage d'appoint | 25A
F26. | Système audio changeur de CD | 7.5A
F27. | Vide
F28. | Système audio | 5A
F29. | Commande électrique de la colonne de direction, commande de la serrure de contact (01/06/06^) | 7.5A
F30. | Connecteur de diagnostic (DLC) | 7,5A
F31. | Unité de commande multifonctionnelle 4, unité de commande du commutateur multifonctionnel - (tableau de bord (01/06/06^)
F32. | Commande électrique du hayon gauche (01/09/03-31/05/06) | 25A
F33. | Commande électrique porte avant gauche (01/09/03-31/05/06) | 25A
F34. | Distributeur électrique siège avant gauche | 30A
F35. | Vide
F36. | Sièges avant chauffants (01/09/03-31/05/05/06) | 25A
F37. | Unité de commande de la suspension (01/09/03-31/05/06) | 7,5A
F38. | Vide
F39. | Unité de commande multifonctionnelle 5, unité de commande du commutateur multifonctionnel - (console centrale) | 5A
F40. | Unité de commande multifonctions 4, unité de commande du commutateur multifonctions - (tableau de bord(01/09/03-31/05/05) | 5A
F41. | Unité centrale de commande du bus de données CAN | 5A
F42. | Unité de commande électronique du moteur, relais du système de gestion du moteur (01/06/05^), unité de commande électronique du système d'alimentation en gaz, relais de coupure en charge (01/09/03-31/05/05), unité de commande multifonctions 1 | 7.5A

Boîte à fusibles n° 2

L'appareil supplémentaire se trouve du côté passager, dans l'espace pour les pieds.

Plan


N° | Description | Ampères
F68. | Chauffage du liquide de refroidissement (diesel) | 200A
F69. | bougies de préchauffage | 150A
F70. | Vide
F71. | Ventilateur de refroidissement (diesel) | 100A
F72. | Modulateur ABS | 50A
F73. | Unité électronique ABS | 40A
F74. | Relais du compresseur de la suspension active | 40A
F75. | Unité de commande multifonctionnelle Z | 40A
F76. | Unité électronique SRS (01/06/06^) | 40A
F77. | Vide

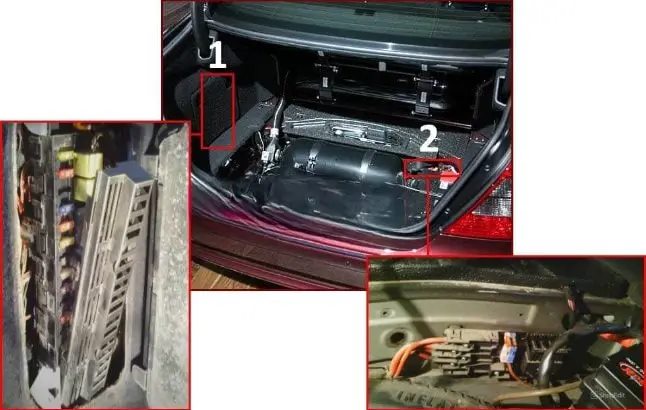

Dans le coffre

Dans le coffre se trouvent deux blocs de montage, le premier (1) derrière le revêtement et le second (2) dans le creux de la roue de secours. Ils sont indiqués par des carrés rouges sur l'illustration ci-dessus.

Boîte à fusibles n° 1

Photo - exemple.

Schéma


N° | Affectation des fusibles | Ampères
F1. | Boîtier de commande du siège électrique, avant gauche, interrupteur multifonctionnel du siège, avant droit| 30A
F2. | Appareil de commande du siège électrique, avant droit, interrupteur multifonctionnel sur le siège, avant gauche | 30A
F3. | Boîtier de commande du système de navigation, boîtier de commande du système de stationnement, boîtier de commande du système de contrôle de la pression des pneus | 7,5A
F4. | Fusible de la pompe à essence Mercedes W211 | 15A
F5. | Vide
F6. | Système audio | 40A
F7. | Commande d'ouverture/fermeture du couvercle de coffre (hayon) (04/03^) | 15A
F8. | Capteur d'inclinaison du véhicule (antivol) | 7,5A
F9. | Unité de commande du toit ouvrant électrique | 25A
F10. | Chauffage de la lunette arrière | 40A
F11. | Commande d'ouverture/fermeture du couvercle de coffre (hayon) (04/03^) | 20A
F12. | Prise de courant pour accessoires - (coffre à bagages) | 15A
F13. | Prise de courant pour accessoires (habitacle), pompe de réglage du soutien lombaire, chauffage des sièges arrière (^03/03) | 15A
F14. | Vide
F15. | Relais d'actionnement pour le verrouillage de la trappe à carburant, actionnement de la trappe/du couvercle du réservoir | 10A
F16. | Chauffage de siège | 20A
F17. | Appareil de commande électrique de remorque | 20A
F18. | Connecteur du système électrique de la remorque | 20A
F19. | Pompe de réglage du soutien lombaire | 20A
F20. | rideau de lunette arrière | 7,5A

N° | Affectation des relais
A. | Pompe à essence - (sauf E55, E63)
B. | Circuits principaux d'allumage
C. | Vide
D. | Moteur d'essuie-glace arrière - (break)
E. | Chauffage de la lunette arrière
F. | Circuits principaux d'allumage 5
G. | 1/2 verrouillage de la trappe à carburant
H. | 1/2 Verrouillage de la trappe à carburant

Boîte à fusibles n° 2

Se trouve dans le logement de la roue de secours.

Plan


N° | Affectation | Ampères
F82a. | pompe à carburant-(E55) | 30A
F82b. | Système d'évacuation d'air | 40A
F78. | Boîte à fusibles/boîte de relais dans le compartiment moteur - fusibles F53b/F54a/F55/F63-F65/F67, calculateur multifonctions 1 | 200A
F79. | Boîte à fusibles/relais dans le coffre - fusibles F3/F4/F9/F11, contrôleur multifonction 2 | 200A
F80. | Boîte à fusibles/boîte de relais dans le compartiment moteur - fusibles F43/F45-F47, calculateur multifonction 1 | 150A
F81. | Boîte à fusibles dans le compartiment passagers sous le tableau de bord - fusibles F21-F42 | 150A
F82. | Véhicules du gouvernement | 150A
F83. | Véhicules du gouvernement | 30A
F84. | Relais de batterie auxiliaire | 5A
F85. | Unité de système d'activation vocale | 5A
F86. | Prise de courant de l'équipement spécial (01/06/06^) | 5A
F87. | Pompe de réglage du soutien lombaire (^31/05/06) | 30A
F88. | Commande d'ouverture/fermeture du couvercle de coffre, commande du hayon électrique (04/03^ break) | 30A
F89. | Appareil de commande du chargement du coffre (break) | 40A
F90. | Appareil de commande électronique SRS (01/06/06^) | 40A
F91. | Vide

L'ensemble de l'équipement électrique

Emplacement général des modules électroniques dans la Mercedes W211.
1. module électronique ABS->31/05/06 ;
2. module électronique ABS->01/06/06^ ;
3. amplificateur de signal d'antenne - système audio/de navigation ;
4. amplificateur de signal d'antenne 1 (tuner TV) - lunette arrière ;
5. amplificateur de signal d'antenne 2 (tuner TV) - pilier arrière gauche (berline) - pilier de porte arrière gauche (break) ;
6. amplificateur de signal d'antenne 3 (tuner TV) - pilier arrière droit (berline) - pilier droit du hayon (break) ;
7. capteur d'impact, gauche - derrière les phares ;
8. capteur d'impact, droite - derrière les phares ;
9. ensemble de capteurs d'impact latéral, gauche - montant central ;
10. ensemble de capteurs d'impact latéral, à droite - montant central ;
11. commande de l'alarme antivol - côté gauche du compartiment à bagages (combinée avec la commande multifonctions 2) ;
12. Avertisseur sonore de l'alarme antivol - derrière le couvercle du passage de roue ;
13. capteur de lumière solaire - partie centrale supérieure du pare-brise ;
14. batterie supplémentaire -> 31/05/06, si disponible ;
15. batterie supplémentaire -> 31/05/06, si disponible ;
16. récepteur de commande du chauffage d'appoint ;
17. récepteur de télécommande du chauffage d'appoint - côté droit du compartiment à bagages ;
18. batterie - sous le plancher du compartiment à bagages ;
19. unité de commande de la batterie - compartiment à bagages, sous le plancher ;
20. unité de commande d'ouverture/fermeture du couvercle du coffre à bagages ;
21. bus de données CAN, unité de commande de la passerelle ;
22. connecteur de diagnostic (DLC) ;
23. unité de commande électrique de la porte avant gauche ;
24. unité de commande électrique de la porte arrière gauche ;
25. unité de commande électrique de la porte avant droite ;
26. unité de commande électrique de la porte arrière droite ;
27. module de commande électronique du moteur - diesel/112/113 ;
28. Module de commande électronique du moteur - 271 ;
29. module de commande électronique du moteur - 272/273 ;
30. Boîte à fusibles/relais, compartiment moteur ;
31. boîte à fusibles/relais, extrémité du tableau de bord ;
32. boîte à fusibles/relais, pied du passager ;
33. boîte à fusibles/relais, compartiment à bagages ;
34. boîte à fusibles/relais, logement de la roue de secours ;
35. boîtier de commande des phares, côté gauche (modèles avec phares au xénon) ;
36. unité de commande des phares, côté droit (modèles avec phares au xénon) ;
37. commande de réglage des phares sous le siège avant droit, sous le tapis (modèles avec phares au xénon) ;
38. klaxon 1 - derrière la calandre ;
39. klaxon 2 - derrière le pare-chocs avant ;
40. Module de commande pour le commutateur d'allumage ;
41. module de commande pour l'antidémarrage électronique (combiné avec le module de commande de la serrure de contact) ;
42. module de commande d'accès sans clé - derrière le cendrier ;
43. unité de commande d'éclairage - derrière le commutateur de phares ;
44. unité de contrôle du chargement du compartiment à bagages (break) - sous le plancher du compartiment à bagages ;
45. module de commande multifonction 1 - monté sur le boîtier de fusibles/relais dans le compartiment moteur - fonctions : Régulation de la pression de climatisation, niveau de liquide de frein, niveau de liquide de refroidissement, phares, lave-phares, klaxon, éclairage intérieur, température extérieure, essuie-glaces ;
46. module de commande multifonction 2 - connecté au boîtier de fusibles/relais, coffre à bagages - fonctions : antivol, ouverture du hayon/couvercle du coffre, verrouillage centralisé, niveau de carburant, pompe à carburant, alarme d'urgence, dégivrage de la lunette arrière, clignotants, feux arrière ;
47. module de commande multifonctionnel 3 - dans l'unité de commande du commutateur multifonctionnel (console de toit) - fonctions : Capteurs de changement de volume (antivol), capteur de lumière solaire, lampes intérieures, capteur de pluie ;
48. Module de commande multifonctionnel 4 - dans l'unité de commande du commutateur multifonctionnel (tableau de bord) - fonctions : Commande de climatisation, verrouillage central, alarme d'urgence, essuie-glace arrière ;
49. module de commande multifonction 5- dans le module de commande du commutateur multifonction (console centrale) - fonctions : Commutateur de chauffage d'appoint, aide au stationnement, système de suspension active, commutateur d'ouverture du hayon/coffre ;
50. module de commande multifonctionnel 6 - espace pour les pieds, sous le tapis de sol - fonctions : moteur de la pompe de refroidissement, phares antibrouillard, sièges chauffants, feux de recul, sélecteur de vitesse ;
51. module de commande multifonctionnel 7 - dans l'habitacle arrière, ampoule (avec toit transparent) - fonctions : ampoules de l'éclairage intérieur ;
52. module de commande du système de navigation ;
53. capteur de température de l'air ambiant ;
54. unité de commande du système de stationnement - côté gauche du compartiment à bagages ;
55. capteur de pluie - en haut au centre du pare-brise ;
56. unité de commande du siège électrique, siège avant gauche - sous le siège ;
57. boîtier de commande du siège électrique, avant droit - sous le siège ;
58. relais de l'appuie-tête (01/06/05^) ;
59. appareil de commande solaire derrière le combiné d'instruments ;
60. commande électrique de la colonne de direction - derrière le volant ;
61. appareil de commande pour le verrouillage de la colonne de direction - intégré dans l'appareil de commande de la serrure de contact ;
62. capteur de position du volant - intégré à l'unité de commande électrique de la colonne de direction ;
63. unité de commande du chauffage du volant - à proximité du combiné d'instruments (^05/05) ;
64. unité de commande du toit ouvrant électrique - dans l'unité de commande du commutateur multifonction (console de toit) ;
65. module électronique SRS ;
66. unité de commande de la suspension active - au niveau des pieds, sous le tapis de sol ;
67. unité de commande d'ouverture/fermeture de la porte arrière - côté gauche du compartiment à bagages ;
68. Antenne du téléphone ;
69. unité de commande de l'interface téléphonique - sous le revêtement à l'arrière du compartiment à bagages ;
70. module de commande du système électrique de la remorque - côté gauche du compartiment à bagages ;
71. module de commande de la boîte de vitesses électronique (boîte séquentielle) - espace pour les pieds, sous le tapis de sol ;
72. module de commande de la boîte de vitesses électronique - espace pour les pieds, sous le tapis de sol ;
73. module de commande du système de contrôle de la pression des pneus - côté gauche du compartiment à bagages ;
74. Unité de commande du système d'activation vocale - sous le revêtement à l'arrière du coffre à bagages ;
75. capteur de mouvement latéral.

Matériaux connexes
Mercedes Classe E W212
Quatrième génération ; modifications E200, E250, E300, E350, E500 ; années-modèles 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Mercedes Classe E W210 / S210
Deuxième génération ; années-modèles 1995, 1996, 1997, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Ajouter un commentaire
