Fusibles et relais Mercedes Classe C W204, 2007 - 2014

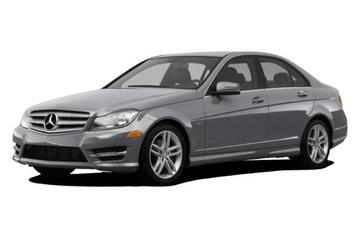

La première mondiale de la troisième génération de la Mercedes-Benz Classe C a eu lieu en janvier 2007 à Stuttgart. La nouvelle berline W204 a une apparence esthétiquement plus parfaite et un aérodynamisme amélioré. La grande calandre, les optiques complètement modifiées et le pare-chocs avant avec une grande prise d'air apportent une touche d'agressivité. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe C W204 (troisième génération ; C180, C230, C280, C350, C63 AMG) 2007, 2008, 2009, 2010, 2011, 2012, 2103, 2014 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le coffre à bagages

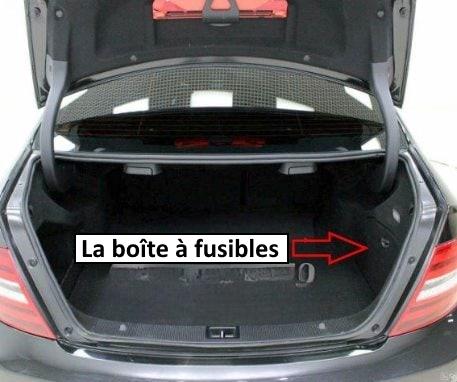

Emplacement de la boîte (berline).

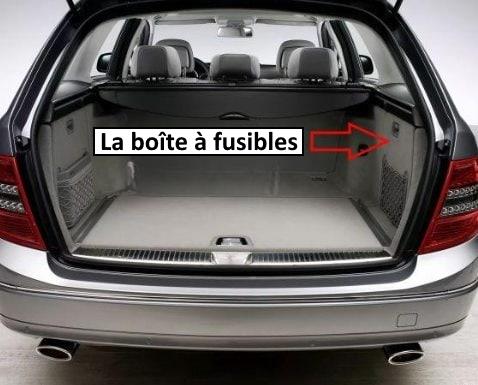

Emplacement du boîtier (break).

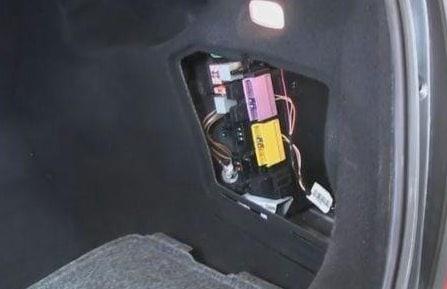

Exemple d'accès.

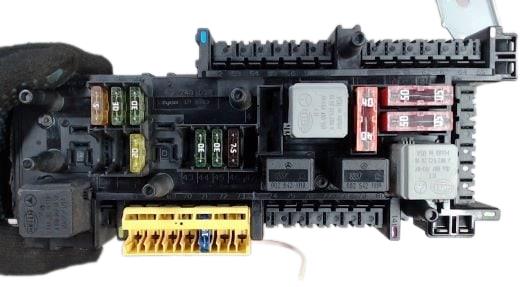

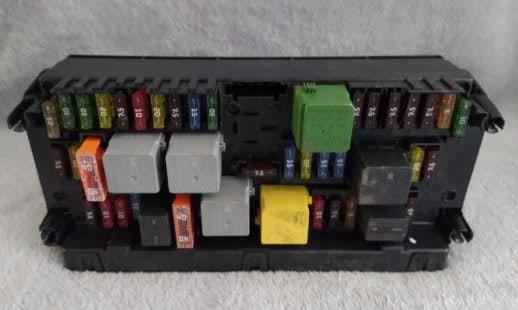

Vue générale.

Schémas

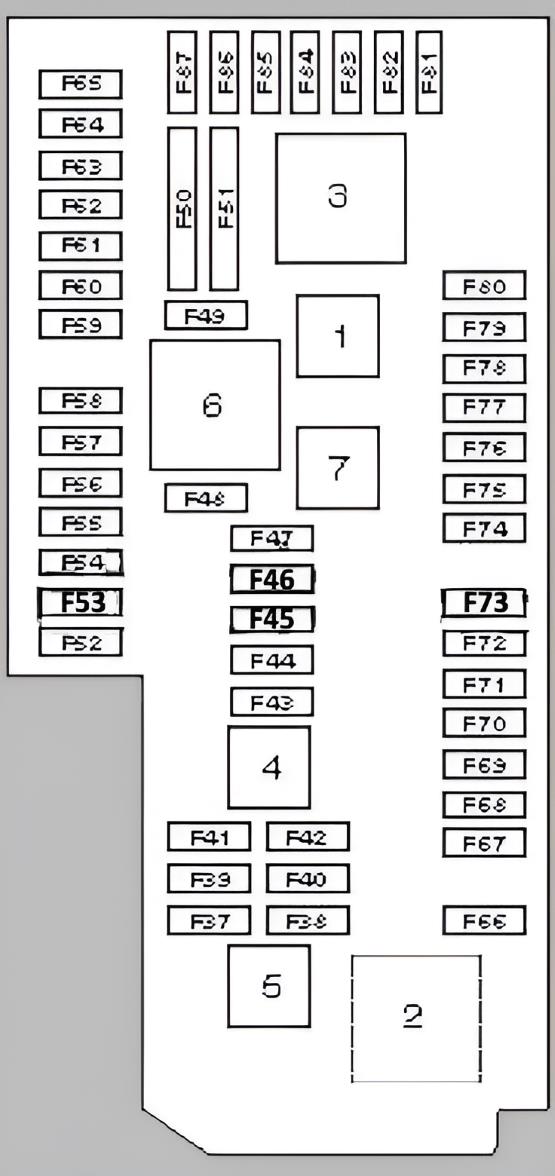

Modèles jusqu'à juin 2009

N° | Affectation | Ampère
F37. | SRS-System | 7,5A
F38. | - 15A
F39. | Commande électrique du hayon gauche | 30A
F41. | Commande électrique du hayon arrière droit | 30A
F42. | 20A
F44. | Commutateur multifonctionnel du siège (avant droit) | 30A
F45. | interrupteur multifonctionnel du siège (avant gauche) | 30A
F46. | 7,5A
F49. | Chauffage de la lunette arrière | 40A
F50. | 50A
F51. | 50A
F53. | Appareil de commande électrique de remorque | 30A
F54. | Appareil de commande électrique de remorque
F56. | Appareil de commande électrique de remorque | 15A
F57. | Appareil de commande électrique de remorque | 20A
F58. | Appareil de commande électrique de remorque | 30A
F59. | Unité de commande du système de stationnement | 7.5A
F61. | Unité de commande d'ouverture/fermeture de la porte arrière | 40A
F67. | Amplificateur du système audio | 40A
F70. | Unité de commande du système de contrôle de la pression des pneus | 5A
F71. | Fusible allume-cigare w204 - C180, C230, C280, C350, C63 AMG. | 15A
F72. | 15A
F74. | Unité de commande pour le verrouillage central et la télécommande de démarrage du moteur | 15A
F76. | Prise de courant pour équipements spéciaux | 15A
F79. | Unité de commande du système de stationnement | 7.5A
F81. | unité de commande de l'interface du système audio | 7.5A
F83. | Système d'appel d'urgence | 7.5A
F84. | système audio
F87. | Système d'appel d'urgence | 7.5A
3. | relais de chauffage de la lunette arrière
6. | relais pour sièges électriques

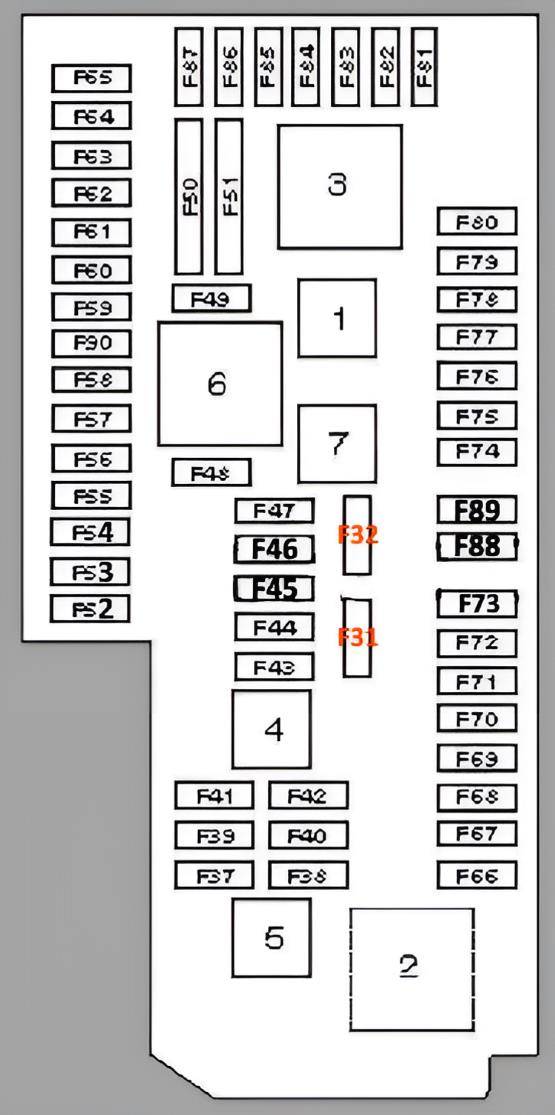

Modèles après juin 2009

N° | Fusible | Ampère
F37. | SRS | 5A
F38. | 15A
F39. | Commande électrique du hayon gauche | 30A
F41. | Appareil de commande électrique du hayon arrière droit | 30A
F42. | Module de carburant (pompe à essence) | 20A
F43. | 7,5A
F44. | Commutateur multifonctionnel du siège (avant droit) | 30A
F45. | interrupteur multifonctionnel sur le siège (avant gauche) | 30A
F46. | 7,5A
F49. | Dégivrage de la lunette arrière | 40A
F50. | Système SRS | 50A
F51. | SRS-System | 50A
F53. | Appareil de commande électrique de remorque | 30A
F54. | Appareil de commande du réseau électrique de la remorque
F56. | Appareil de commande du réseau de bord de la remorque | 15A
F57. | Appareil de commande du réseau de bord de la remorque | 20A
F58. | Appareil de commande du réseau de bord de la remorque | 20A
F59. | Parktronic | 5A
F60. | Pompe à air de réglage de siège | 7,5A
F61. | Commande d'ouverture/fermeture du hayon | 40A
F62. | 30A
F63. | 30A
F65. | Appareil de commande de la suspension | 15A
F67. | Amplificateur du système audio | 30A
F70. | Unité de commande du système de contrôle de la pression des pneus | 5A
F71. | Fusible allume-cigare Mercedes w204 - C180, C230, C280, C350, C63 AMG. | 15A
F72. | 15A
F73. | 7,5A
F74. | Appareil de commande pour la commande à distance du verrouillage central et du démarrage du moteur | 15A
F75. | appareil de commande pour chauffage autonome | 20A
F76. | Prise de courant pour appareils supplémentaires | 15A
F81. | unité de commande de l'interface du système audio | 7,5A
F82. | Téléphone | 5A
F83. | Système d'appel d'urgence | 7,5A
F84. | 7,5A
F87. | Système d'appel d'urgence | 7,5A
F89. | 20A
F91. | ^06/10 : Non utilisé
3. | relais de chauffage de la lunette arrière
6. | relais pour sièges électriques

À l'intérieur de l'habitacle

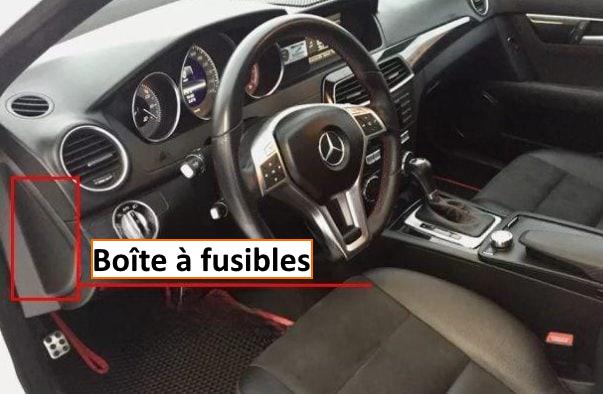

La boîte à fusibles se trouve côté conducteur, à l'extrémité du tableau de bord, derrière le couvercle de protection.

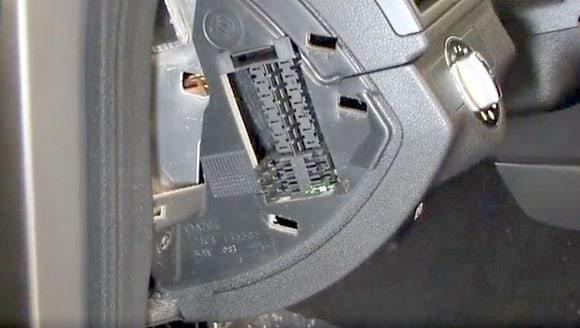

Exemple d'accès.

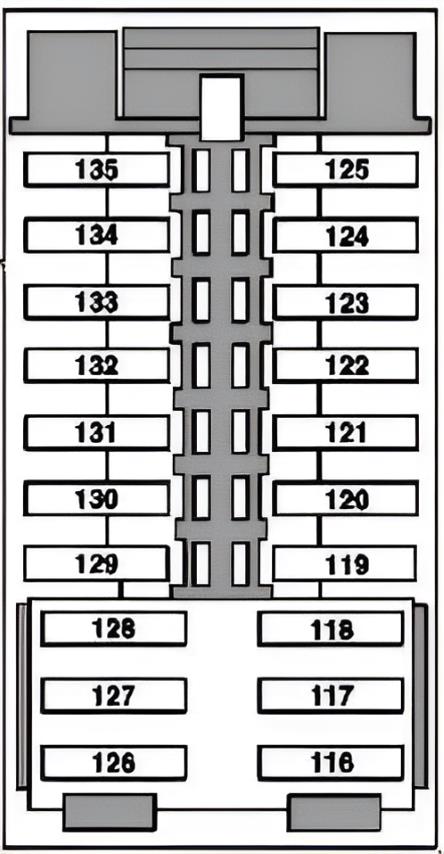

Plan

N° | Affectation des fusibles | Ampère
116. | 30A | Boîtier de commande du siège conducteur (jusqu'au 31.05.09)
117. | 15A | Unité de contrôle du système d'amortissement adaptatif (jusqu'au 31.05.09)
118. | réserve
119. | 7.5A | Moteur du ventilateur de l'habitacle arrière (jusqu'au 31.05.09) / Unité de commande AMG Performance Media (jusqu'au 1.6.12)
120-122. | réserve
123 10A | Unité de commande du module électronique de la colonne de direction
124-125. | réserve
126 30A | Unité de commande du siège passager avant (jusqu'au 31.05.09)
127-128. | réserve
129 20A | Relais moteur électrique ventilateur radiateur d'huile (moteur 156 ; jusqu'au 31.05.09)
130-135. | réserve

Sous le capot du moteur

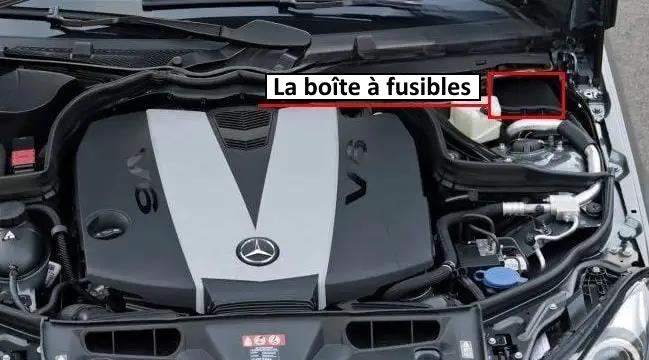

La boîte à fusibles se trouve sur le côté droit du compartiment moteur. En haut de la page.

Vue générale.

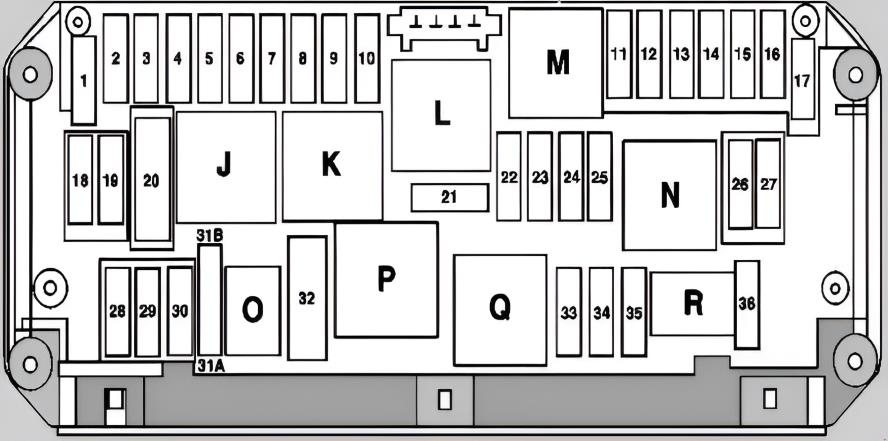

Schéma

N° | Relais
J. | Borne 15
K. | Borne 15R
L. | réserve
M. | Borne 50, démarreur
N. | Borne 87, moteur
O. | Avertisseur sonore
P. | Ventilation du catalyseur
Q. | Ventilateur du radiateur d'huile
R. | Borne 87, châssis

N° | Ampère | Fusibles
1. | 25A | Système de contrôle électronique de la stabilité ESP
2. | 30A | Porte avant gauche
3. | 30A | Module porte avant droite (jusqu'au 31.3.10)
4. | 7,5A | Fusible pompe à essence (moteurs à essence), module de pompe à essence gauche (moteur 156), module de pompe à carburant droit (moteur 156), capteur de condensation dans le filtre à carburant avec élément chauffant (moteurs 642, 651), module de commande capteur de condensation du filtre à carburant avec élément chauffant (moteurs 651 (jusqu'au 31.5.10), 646) / 20A | Module de phares (à partir du 1.3.2011)
5. | 7,5A | Unité SAM avec module de fusibles et de relais à l'arrière de l'habitacle, relais de circuit de refroidissement de la transmission de l'essieu arrière (moteur 156 à partir du 1.7.11), interrupteur de l'éclairage extérieur (à partir du 1.12.2009)
6. | 10A | Unité CDI (moteurs diesel), unité ME (moteurs à essence)
7. | 20A | Démarreur
8. | 7.5A | Module du système de retenue du passager avant
9. | 15A | Prise de courant dans la boîte à gants
10. | 30A | Moteur électrique des essuie-glaces
11. | 7.5A | Affichage du système audio/COMAND, panneau de commande audio/COMAND, support pour module de navigation
12. | 7.5A | Panneau de commande de la climatisation automatique, panneau de commande supérieur
13. | 7.5A | Unité de commande du module électronique de la colonne de direction, caméra multifonction (à partir du 1.3.2011)
14. | 7.5A | Unité de commande pour le contrôle électronique de la stabilité ESP
15. | 7.5A | Système de retenue du passager, systèmes de sécurité passive
16. | 5A | Prise de diagnostic (jusqu'au 31.5.2009), prise pour téléphone portable (jusqu'en 2008), module de sélecteur électronique (boîte de vitesses 722)
17. | 30A | Module de commande de toit panoramique avec toit ouvrant, unité de commande de toit
18. | 7.5A | Commutateur d'éclairage extérieur (jusqu'en 2008), centrale de commande supérieure (à partir du 1.3.2011), prise terminale pour le câble positif du bus de données LIN de la climatisation du tableau de bord (jusqu'au 28.2.2011), prise électrique pour l'intérieur du véhicule et faisceau de câbles pour le feu arrière
19. | 20A | Unité d'antivol de direction électrique, unité de serrure de contact électronique
20. | 40A | Système électronique de contrôle de la stabilité ESP
21. | 7.5A | Avertisseur de freinage, Commutateur d'éclairage de la boîte à gants, AKSE Détection d'occupation du siège et du siège passager, Fusible électrique pour le système de péage électronique (Japon)
22. | 15A | Moteur du ventilateur Moteur à combustion et climatisation avec régulation intégrée, Connecteur électrique du faisceau de câbles de l'habitacle et du moteur.., M2e (moteur 271 ; Corée du Sud), (moteur 272 ; États-Unis) 87 Borne M2e 87 circuit électrique cosse, calculateur ME (moteur 271 ; Corée du Sud), vanne de commutation de régénération (moteur 271 ; Corée du Sud), (moteur 272 ; États-Unis), calculateur CDI (moteurs 642, 646), élément chauffant dans le conduit d'aération du carter (moteur 642), cosse de la borne 87 du circuit électrique (moteur 646)
23. | 20A | Connecteur électrique du faisceau de câbles de l'habitacle et du moteur., calculateur SAM avec module de fusibles et de relais à l'arrière de l'habitacle (moteurs diesel), calculateur CDI (moteurs diesel jusqu'en 2008), cosse pour circuit électrique borne 87 (moteurs diesel jusqu'en 2008), cosse pour circuit électrique M1e borne 87 (moteur 271 avant 2008), cosse pour circuit électrique de la borne 87 M1i (moteur 272 jusqu'en 2008).
24. | 15A | Connecteur électrique pour le faisceau de câbles de l'habitacle et du moteur., actionneur de store de radiateur (moteur 642), calculateur CDI (moteur 646), cosse pour la borne du circuit 87 M1i (moteur 272 avant 2008), cosse pour le circuit de la borne 87 (moteurs diesel avant 2008)
25. | 15A | Unité de contrôle ME (moteurs 156, 271, 272, 274, 276), sonde lambda avant catalyseur (moteur 651), unité de contrôle du générateur de bruit d'échappement (moteur 651)
26. | 20A | Module audio, module audio avec système Auto-Pilot, module COMAND
27. | 7.5A | Unité de serrure de contact électronique, antivol de direction électronique (jusqu'en 2008), BCDI (moteurs diesel), ME (moteurs essence)
28. | 7.5A | Combiné d'instruments
29. | 10A | Unité de phares avant droite
30. | 10A | Unité de phares avant gauche, connexion électrique pour le faisceau de câbles de l'habitacle et du moteur (moteur 642)
31A. | 15A | Klaxon gauche et klaxon droit
31B. | 15A | Klaxon gauche et klaxon droit
32. | 40A | Pompe à air électrique (moteurs 156, 271, 272)
33. | 10A | Unité de commande du système de contrôle électronique de la boîte de vitesses automatique (boîte 722.6) ou unité de commande de la boîte de vitesses automatique entièrement intégrée (boîte 722.9)
34. | 7.5A | Unité de commande de la pompe à essence (moteurs 274, 276), (moteurs 271, 272, 651 à partir du 1.6.09), (moteur 642 à partir du 1.12.09)
35. | 5A | Programme électronique de stabilité ESP (à partir de 2009)
36. | 7.5A | Module électrique DISTRONIC / Direction assistée électrohydraulique (à partir de 2009)
