Fusibles et relais Mercedes Classe C W203, 2000 - 2007

La deuxième génération de la Mercedes Classe C (W203) est apparue en 2000 et a été produite en trois variantes de carrosserie : Berline, Combi et Coupé. La berline, qui a servi de base à la famille Classe C dans cette génération, se distingue de son prédécesseur par un design sportif et une silhouette dynamique. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe C W203 (deuxième génération ; C160, C180, C230, C240, C280, C320) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

On y trouve deux boîtes à fusibles chargées de protéger les circuits électriques du véhicule.

Boîte à fusibles (1)

Elle se trouve dans la partie gauche du compartiment, sous le capot.

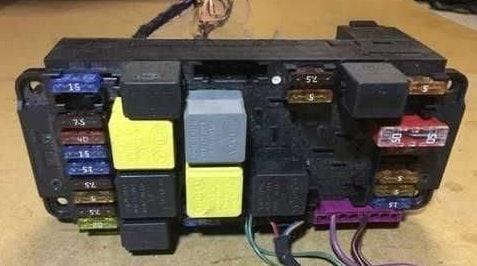

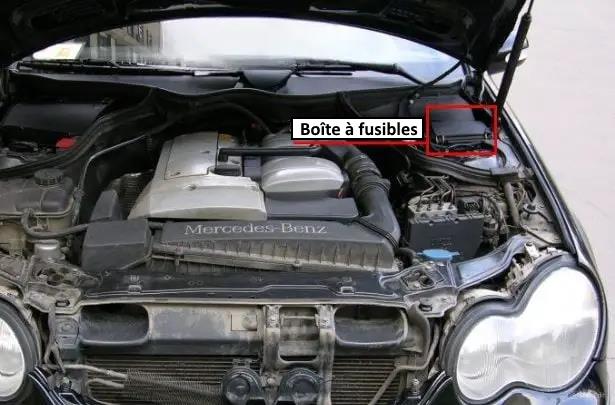

Vue générale.

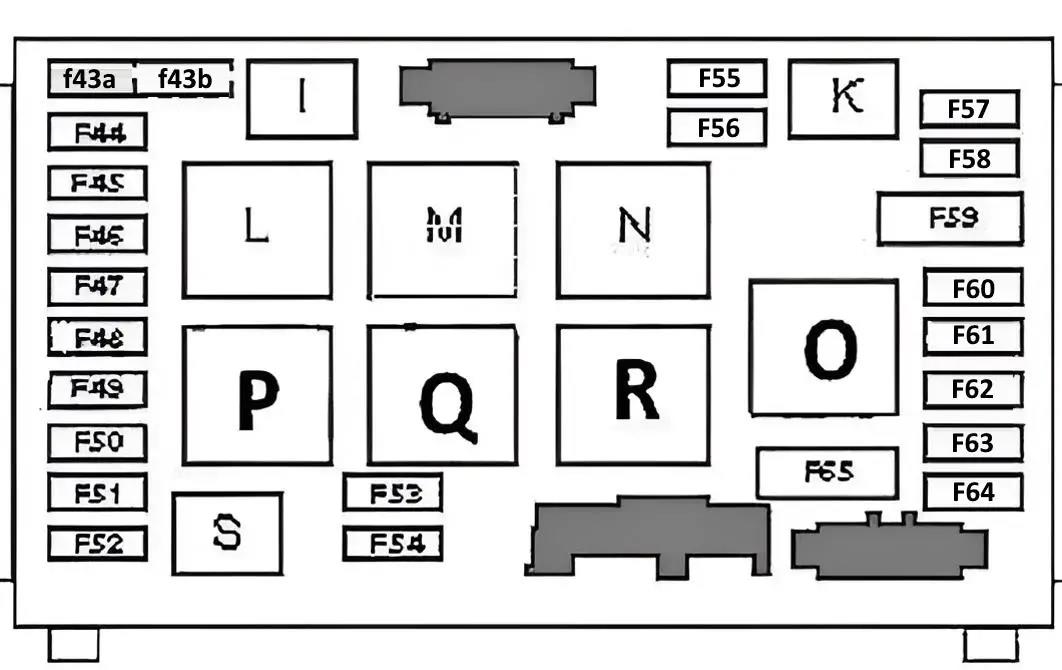

Schéma

No | Affectation des fusibles | Ampères
F43a. | Relais d'avertisseur sonore | 15A
F43b. | Relais d'avertisseur sonore | 15A
F44. | Téléphone | 5A
F45. | Unité électronique SRS | 7,5A
F46. | Relais moteur d'essuie-glace | 40A
F47. | Ampoule Duffle Box, fusible allume-cigare avant Mercedes w203 - C160, C180, C230, C240, C280, C320 | 15A
F48. | Unité de contrôle du servofrein (moteur 112) | 15A
F49. | Appareil de commande électronique SRS | 7,5A
F50. | Appareil de commande d'éclairage | 5A
F51. | Climatisation, commande de correction des phares, tableau de bord, moteur du ventilateur de refroidissement | 7,5A
F52. | démarreur | 15A
F53. | Système de gestion du moteur (essence), calculateur multifonction 2 | 15A
F54. | Gestion moteur, climatisation (essence) | 7,5A
F55. | Capteur de position du volant, boîte de vitesses automatique séquentielle - avec boîte de vitesses automatique | 7,5A
F56. | Commutateur de feu stop (capteur de position de pédale de frein), système électronique de contrôle de stabilité (ESP) | 5A
F57. | capteur de position du volant, module de commande électronique (ECM) (moteur 112), module de commande électronique de l'allumage | 5A
F58. | Boîte de vitesses (boîte séquentielle) | 40A
F59. | ESP (système de contrôle de la stabilité) | 50A
F60. | ESP (système de contrôle de la stabilité) | 40A
F61. | Boîte de vitesses (boîte séquentielle) | 15A
F62. | Connecteur de diagnostic (DLC), unité de commande des feux, contacteur de feux stop (capteur de position de la pédale de frein) | 5A
F63. | Appareil de commande d'éclairage | 5A
F64. | Système audio | 10A
F65. | Moteur de la pompe d'évacuation d'air (le cas échéant) | 40A

N° | Affectation des relais
I. | Avertisseur sonore
K. | Boîte de vitesses (boîte séquentielle)
L. | Relais pour moteur d'essuie-glace (1 et 2 vitesses)
M. | Circuits d'allumage
N. | Pompe de transmission (boîte de vitesses séquentielle)
O. | Pompe d'évacuation d'air (moteurs 112/113/271)
P. | Circuits d'allumage
Q. | Moteur d'essuie-glace (ON/OFF)
R. | système de gestion du moteur
S. | démarreur

Fusibles pour courant fort (2)

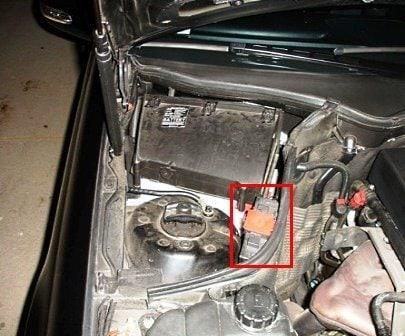

À côté de la batterie se trouve un tableau électrique avec les fusibles de secteur.

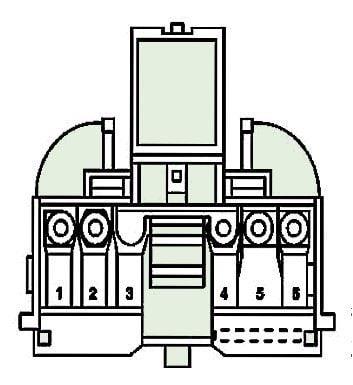

Plan

N° | Description | Ampères
1. | Boîte à fusibles dans l'habitacle | 125A
2. | Boîtier de commande SAM, arrière | 200A
3. | Boîte à fusibles supplémentaire | 125A
4. | Boîtier de commande SAM, avant | 200A
5. | Ventilateur d'admission électrique du moteur et de la climatisation avec régulateur intégré ou moteurs diesel : étage final de préchauffage | 125A
6. | Boîtier de commande SAM, avant | 60A

A l'intérieur de l'habitacle

La boîte à fusibles se trouve à l'extrémité gauche du tableau de bord, derrière un couvercle en plastique.

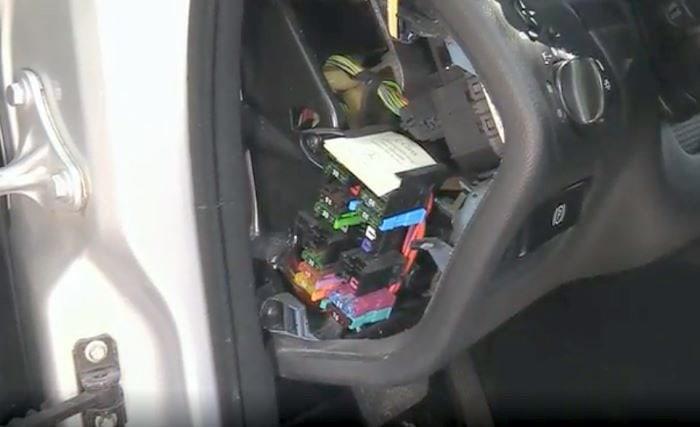

Exemple d'accès.

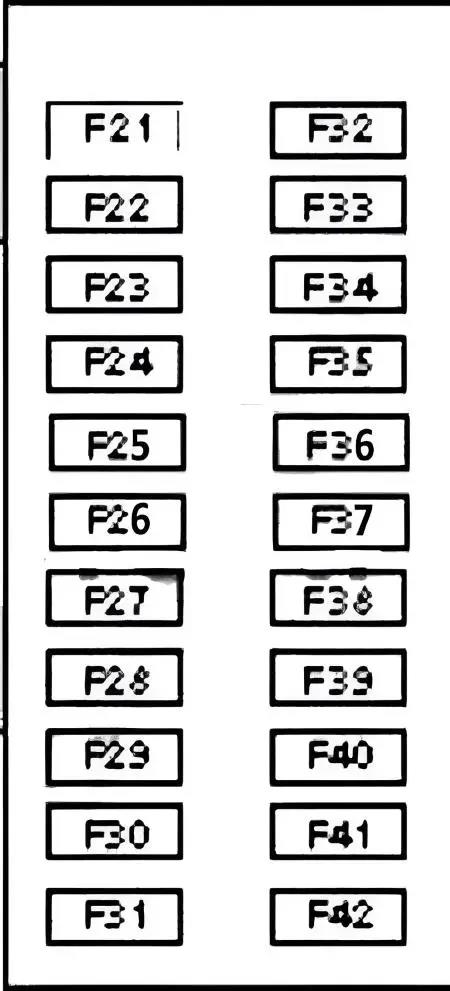

Schéma

No | Affectation des fusibles | Ampères
F21. | porte avant gauche installation électrique | 30A
F22. | porte avant droite installation électrique | 30A
F23. | Fusible de l'allume-cigare de la Mercedes Classe C W203 | 15A
F24. | Vide
F25. | Chauffage de la lunette arrière | 10A
F26. | Amplificateur de sortie du système audio | 30A
F27. | Unité de commande du siège avant gauche | 30A
F28. | Vide
F29. | Appareil de commande multifonctions (taxi) | 30A
F30. | Moteur de ventilateur de climatisation/chauffage | 40A
F31. | Interrupteur d'allumage | 20A
F32. | Système électrique de la porte arrière gauche | 30A
F33. | Système électrique de la porte arrière droite | 30A
F34. | Téléphone | 7,5A
F35. | Chauffage auxiliaire | 30A
F36. | Vidange
F37. | Pompe à dépression du servofrein | 25A
F38. | Entraînement électrique du siège avant droit | 30A
F39. | Vide
F40. | Appareil de commande multifonctions (taxi) | 30A
F41. | Climatisation/chauffage, interrupteur multifonctions Appareil de commande (en haut) - console centrale (^05/01) | 7.5A
F42. | Combiné d'instruments | 7,5A

Dans le coffre à bagages

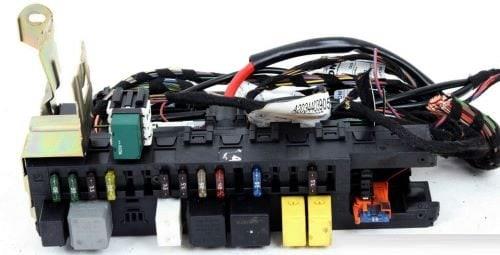

La boîte à fusibles se trouve sur le côté gauche du coffre à bagages.

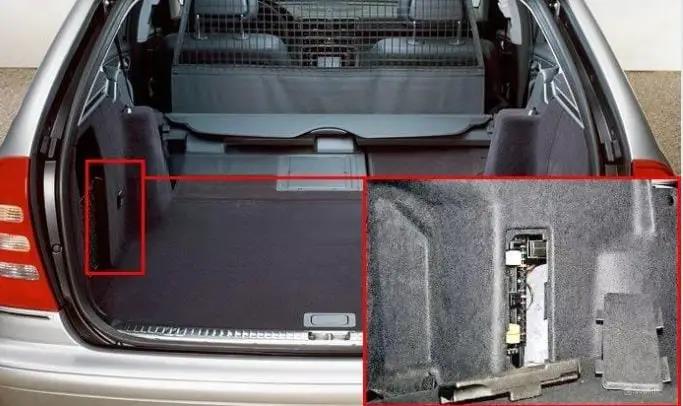

Photo - exemple.

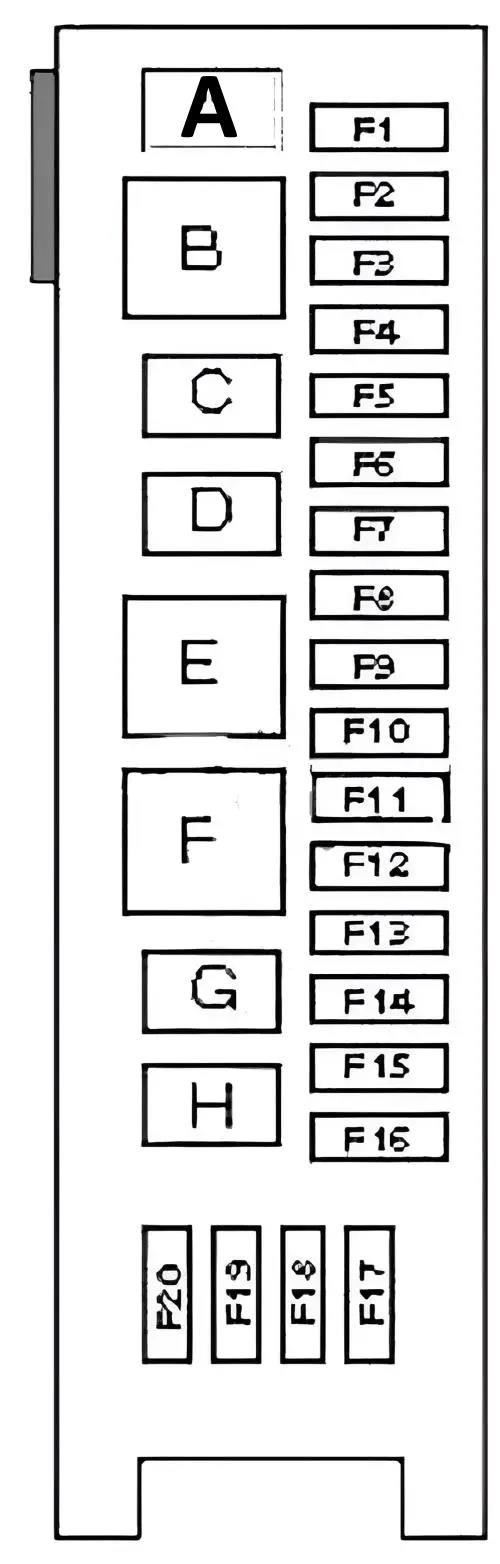

Schéma

N° | Fusible | Ampères
F1. | actionneur électrique du siège avant gauche | 30A
F2. | actionneur électrique du siège, siège avant droit (avant) relais électrique de réglage du siège | 30A
F3. | système de contrôle de la pression des pneus, éclairage de l'habitacle (arrière) | 7.5A
F4. | Pompe à essence Mercedes w203 (module de carburant) | 20A
F5. | Vide
F6. | Vide
F7. | Vide
F8. | Amplificateur de signal d'antenne, klaxon antivol, capteur d'inclinaison du véhicule (antivol) | 7,5A
F9. | Commande électrique du toit ouvrant | 25A
F10. | Chauffage de la lunette arrière | 40A
F11. | Vide
F12. | Prise de courant pour équipements spéciaux (allume-cigare arrière) | 15A
F13. | Pompe de réglage du support lombaire, phares (arrière), téléphone | 5A
F14. | moteur d'essuie-glace arrière (break) | 15A
F15. | Relais de verrouillage de la trappe à carburant 1 | 10A
F16. | Téléphone | 20A
F17. | Appareil de commande électrique de remorque | 20A
F18. | Raccordement électrique de la remorque | 20A
F19. | Pompe de réglage du soutien lombaire | 20A
F20. | Relais pour rideau de lunette arrière | 7.5A

N° | Modules de relais
A. | Pompe à essence
B. | Circuits d'allumage
C. | Vide
D. | Vide
E. | Chauffage de la lunette arrière
F. | Circuits d'allumage
G, H. | Commandes 1 et 2 du verrouillage de la trappe à carburant

Tous les équipements électriques

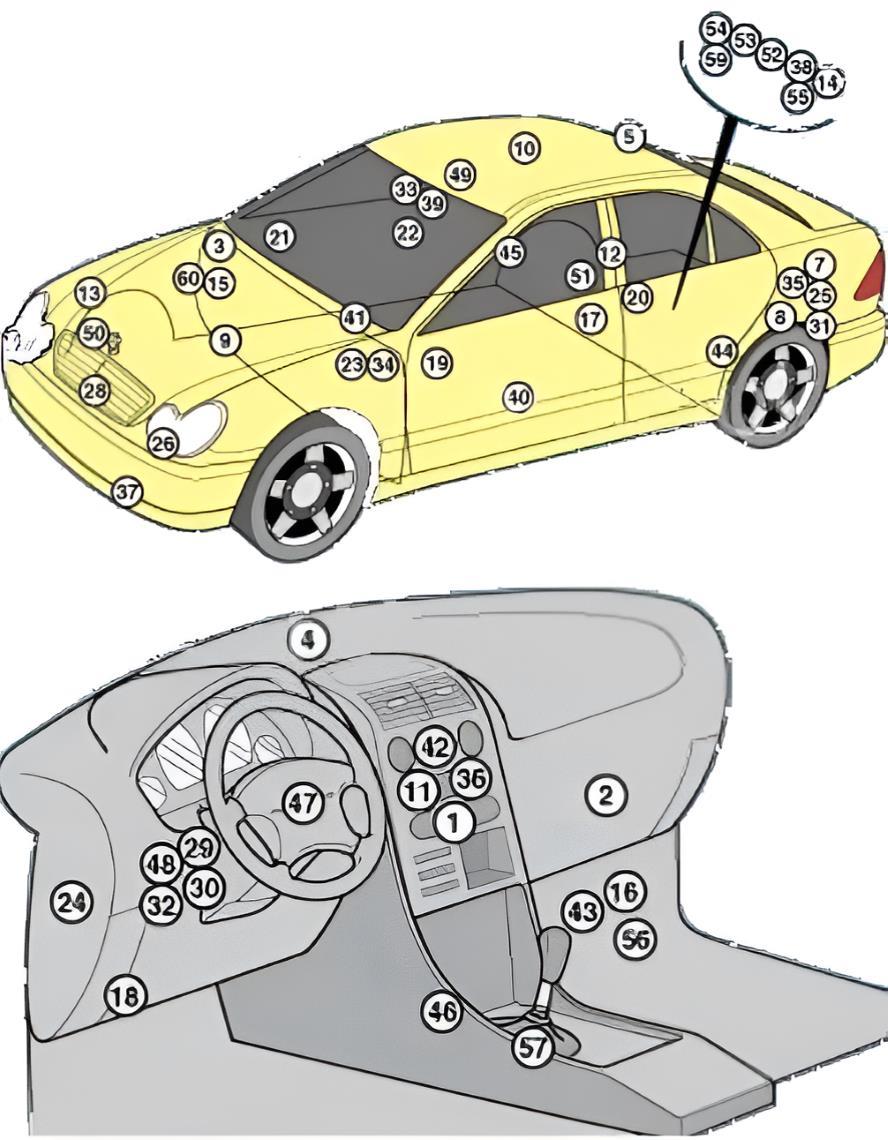

Structure générale du système électrique de la Mercedes W203.
1. | Module de commande de climatisation/chauffage - dans le panneau de commande du chauffage ;
2. | Module de commande de climatisation/chauffage du ventilateur - à côté du moteur du ventilateur ;
3. | Capteur d'air propre (climatisation) ;
4. | Capteur de lumière solaire (climatisation) ;
5. | Amplificateur de signal d'antenne - 1, en haut de la lunette arrière ;
7. | Module de commande du système antivol (intégré à la commande multifonction) - côté gauche du compartiment à bagages ;
8. | Capteur d'inclinaison du véhicule (antivol) - côté gauche du compartiment à bagages ;
9. | Avertisseur sonore du système d'alarme antivol - derrière le revêtement du passage de roue ;
10. | Capteurs de changement de volume (antivol) ;
11. | Module du système audio - dans le système de navigation ;
12. | Amplificateur final du système audio (le cas échéant) - à droite dans le coffre à bagages ;
13. | Unité de commande du chauffage d'appoint ;
14. | Récepteur de la télécommande du chauffage auxiliaire - sous le revêtement (partie arrière du compartiment à bagages) ;
15. | BATTERIE ;
16. | Boîtier de commande de la pompe à dépression du servofrein ;
17. | Transmetteur de signaux du verrouillage central (infrarouge) - dans la poignée de la porte du conducteur ;
18. | Connecteur de diagnostic (DLC) ;
19. | Module de commande électrique de la porte conducteur ;
20. | Module de commande électrique de la porte arrière gauche ;
21. | Module de commande électrique de la porte du passager ;
22. | Module de commande électrique de la porte arrière droite ;
23. | Boîte à fusibles/relais, compartiment moteur 1 ;
24. | Boîte à fusibles de l'habitacle ;
25. | Boîte à fusibles/relais, compartiment à bagages ;
26. | Module de commande des phares, gauche (modèles avec phares au xénon) ;
27. | Module de commande des phares, côté droit (modèles avec phares au xénon) ;
28. | Cornes 1/2- derrière la calandre ;
29. | Module de commande du commutateur d'allumage ;
30. | Module de commande de l'antidémarrage électronique - (combiné avec le module de commande de la serrure de contact) ;
31. | Relais de clignotants/signal de détresse - dans le module de commande multifonctionnel 2 ;
32. | Module de commande d'éclairage - derrière le commutateur de phares ;
34. | Module de commande multifonctionnel 1 - monté sur le boîtier de fusibles/relais dans le compartiment moteur - fonctions : Éclairage intérieur, phares, avertisseurs sonores, essuie-glaces, réglage de la pression de climatisation, lave-phares, niveau de liquide de refroidissement, niveau de liquide de frein, thermomètre, rétroviseurs extérieurs électriques ;
35. | Appareil de commande multifonctions 2 - raccordé via le boîtier de fusibles/relais, fonctions du coffre à bagages : verrouillage centralisé, niveau de carburant, antivol, alarme d'urgence, dégivrage de la lunette arrière, feux arrière, ouverture du couvercle de coffre, essuie-glace arrière (break) ;
36. | Module de commande du système de navigation ;
37. | Capteur de température de l'air ambiant ;
38. | Module de commande du système de stationnement sous le revêtement dans le coffre arrière ;
39. | Capteur de pluie - partie centrale supérieure du pare-brise ;
40. | Module de commande du siège électrique (avec mémoire), siège avant gauche - sous le siège ;
41. | Module de commande pour le siège électrique (avec mémoire), avant droit - sous le siège ;
42. | Module de commande pour le chauffage du siège, avant. - dans l'unité de commutation ;
43. | Module de commande électronique de la boîte de vitesses - boîte automatique séquentielle ;
44. | Capteur de choc latéral, gauche - sous le siège arrière ;
45. | Capteur de choc latéral, droite - sous le siège arrière ;
46. | Module de commande électronique SRS ;
47. | Module de commande électrique de la colonne de direction - derrière le volant ;
48. | Module de commande du verrouillage de la colonne de direction - intégré au module de commande de la serrure de contact ;
49. | Module de commande du toit ouvrant électrique ;
50. | Capteur de hauteur de caisse, avant (modèles avec phares au xénon) - barre stabilisatrice avant ;
51. | Capteur de hauteur de caisse, arrière (modèles avec phares au xénon) - essieu arrière ;
52. | Module de connexion au réseau téléphonique - sous le revêtement à l'arrière du coffre ;
53. | Module de commande d'interface téléphonique - sous le revêtement dans la partie arrière du coffre ;
54. | Émetteur-récepteur téléphonique - sous le revêtement à l'arrière du coffre ;
55. | Module de commande du système électrique de la remorque - sous le carénage, à l'arrière du compartiment à bagages ;
56. | Module de commande de la boîte de vitesses ;
57. | Module de commande de changement de vitesse - levier de sélection de la boîte de vitesses automatique ;
59. | Module du système de commande vocale - sous le carénage, à l'arrière du coffre à bagages ;
60. | Boîte à fusibles, compartiment moteur 2.
