Fusibles et relais Mercedes Classe C W202, 1993 - 2000

La W202 est une voiture compacte haut de gamme de la gamme Classe C du constructeur automobile allemand. Elle a remplacé le modèle W201 (également connu sous l'indice 190) en mai 1993. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe C W202 (première génération) 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

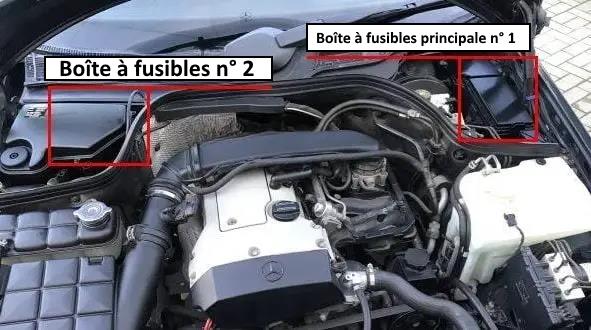

Dans le compartiment moteur

Dans le compartiment moteur se trouvent deux blocs - le boîtier de fusibles principal n° 1 (il en existe 3 variantes) et le boîtier supplémentaire n° 2.

Boîte à fusibles principale n° 1

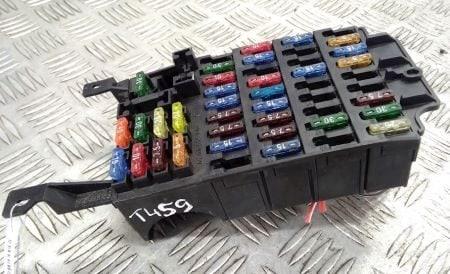

Vue générale de l'une des variantes (C230).

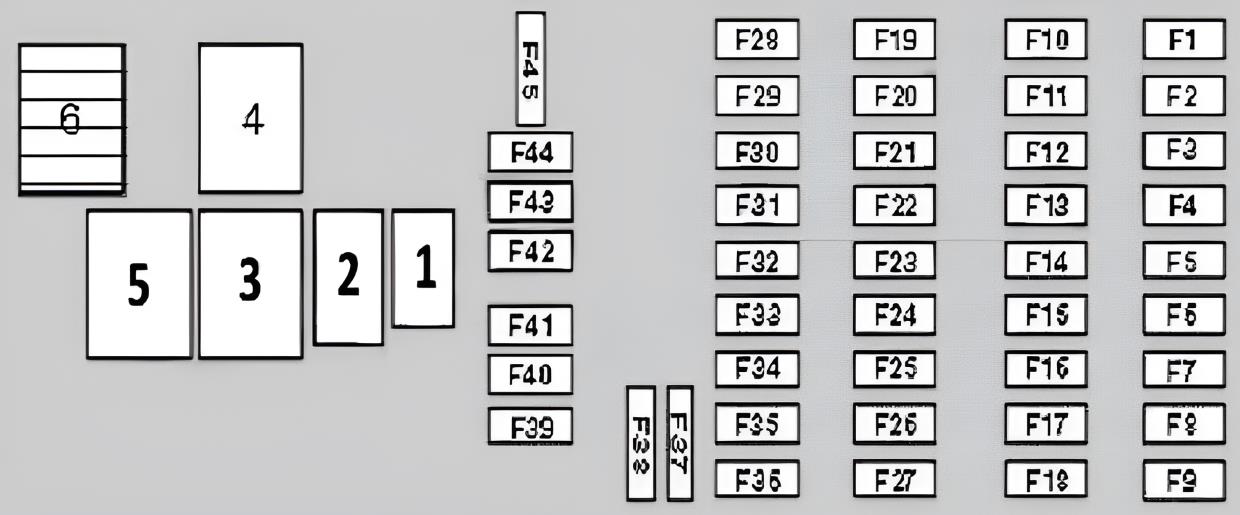

Schémas

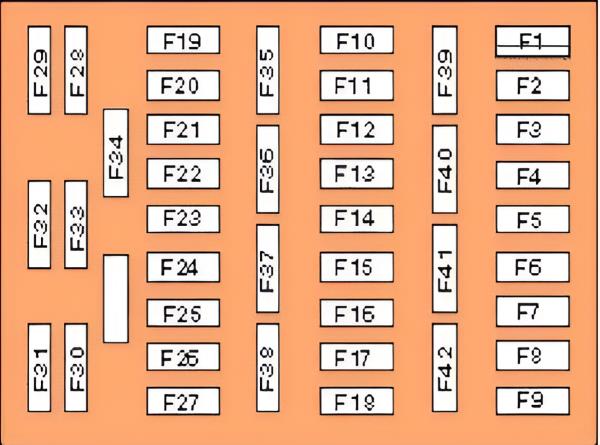

Type 1

No | Affectation des fusibles | Ampères
F1. | Appareil de commande de chauffage de siège (avant), entraînement de ceinture (confort) | 5A
F2. | Capteur d'occupant de siège, capteurs de choc latéral, appareil de commande de rétracteur de ceinture | 5A
F3. | Système audio, téléphone, unité système commande vocale | 15A
F4. | Combiné d'instruments | 5A
F5. | Prise de courant pour équipement spécial (break), système de navigation, store pare-soleil | 15A
F6. | Rétroviseurs extérieurs rabattables | 7,5A
F7. | Rétroviseurs extérieurs électriques, vitres électriques, régulateur de vitesse du combiné d'instruments, commutateur de feux de recul, verrouillage du hayon/coffre, système de navigation, téléphone (06/98), unité de commande (en cas d'accident) (06/98-05/99) | 7,5A
F8. | Commande électrique des portes, côté conducteur | 30A
F9. | Toit ouvrant, éclairage intérieur, capteur de pluie, verrouillage électrique des portes, éclairage du combiné d'instruments, rétroviseurs à position jour/nuit automatique, télécommande du verrouillage central | 25A
F10. | Système audio, téléphone | 15A
F11. | Sièges chauffants | 20A
F12. | installation stéréo | 25A
F13. | feu(x) de recul (06/98), commande de correction des phares (lampes au xénon) | 15A
F14. | Appareil de commande du système de stationnement | 5A
F15. | Essuie-glace/lave-glace arrière (break) | 15A
F16. | Dispositif de contrôle de stabilité | 5A
F17. | Commande électrique de la porte conducteur (arrière) | 30A
F18. | Clignotants (^05/98), connexion électrique pour remorque | 25A
F19. | Combiné d'instruments, unité de contrôle des lampes, unité de commande des feux de jour | 10A
F20. | climatisation, chauffage/ventilation | 15A
F21. | Vide
F22. | Interrupteur combiné (essuie-glace/lave-glace, clignotants, feux de croisement/feux de route, lave-phares) | 10A
F23. | Fusible allume-cigare Mercedes W202, ampoule sac marin | 15A
F24. | Feux de gabarit avant/arrière (droite), connecteur de remorque (feu de gabarit arrière gauche), combiné d'instruments, éclairage de la plaque d'immatriculation, éclairage de l'allume-cigare, lave-phares | 15A
F25. | Feux de gabarit avant/arrière (droite), connecteur électrique de la remorque (feu arrière droit) | 7,5A
F26. | Feux antibrouillard, connexion électrique pour remorque (feux antibrouillard) | 7,5A
F27. | Servomoteur pour réglage de la colonne de direction | 15A
F28. | Allume-cigare, barrette | 10A
F29. | Moteur de ventilateur de climatisation/chauffage | 30A
F30. | Combiné d'instruments, climatisation, chauffage/ventilation | 10A
F31. | Phare droit - éclairage direct | 7,5A / 15A
F32. | Phare gauche - feux de route | 7,5A / 15A
F33. | Phare droit - feu de route | 7,5A / 15A
F34. | Phare gauche - Feu de route | 7,5A
F35. | Feux antibrouillard | 15A
F36. | Vide
F37. | Vide
F38. | Climatisation | 30A / 40A / 60A
F39. | Vide
F40. | Avertisseur sonore | 10A
F41. | Clignotants, éclairage du tableau de bord - clignotants, klaxon, essuie-glace/lave-glace, détecteur de pluie, dégivrage de la lunette arrière, moteur du ventilateur de refroidissement, chauffage/climatisation auxiliaire, lave-phares, signalisation d'urgence | 15A
F42. | Chauffage du lave-glace | 7.5A
F43. | Moteur électrique de la pompe de lave-glace | 7,5A
F44. | Essuie-glace de pare-brise, capteur de pluie | 40A
F45. | Lave-phares | 15A
N°. | Affectation des relais
1. | Avertisseur sonore
2. | Pompe de lave-glace
3. | Moteur d'essuie-glace
4. | Moteur d'essuie-glace
5. | Pompe du lave-phares
6. | Pompe ABS (TCS/ESP)

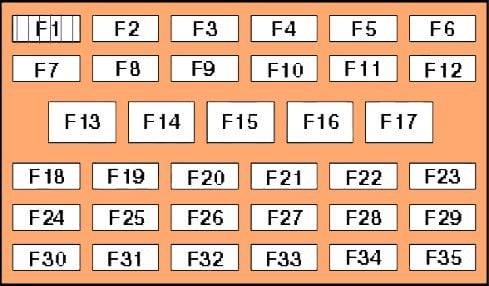

Type 2

N° | Description | Ampères
F1. | Feu de croisement - Phare droit | 7,5A
F2. | Fusible allume-cigare Mercedes 202, éclairage du coffre à bagages, système audio | 10A / 15A
F3. | Système audio, commande de chauffage, climatisation | 10A
F4. | Indicateur de direction, système de signalisation d'urgence, horloge | 15A
F5. | Système audio, commande de chauffage, climatisation | 20A
F6. | Indicateur de direction gauche | 7,5A
F7. | Feux de croisement - phare gauche | 7,5A
F8. | Lunette arrière chauffante, rétroviseur intérieur | 7,5A
F9. | Ampoule allume-cigare, éclairage de la plaque d'immatriculation, combiné d'instruments | 7,5A
F10. | Vide
F11. | Climatisation | 7,5A
F12. | Feux de stop, combiné d'instruments, unité de contrôle des lampes | 10A
F13. | Moteur de ventilateur du chauffage autonome | 30A
F14. | moteur du ventilateur de chauffage | 30A
F15. | moteur d'essuie-glace | 30A
F16. | Chauffage de la lunette arrière | 30A
F17. | Moteur de la pompe d'évacuation d'air | 40A
F18. | Phare - gauche, feu arrière - gauche | 7,5A
F19. | Feux de route - phare droit | 7,5A
F20. | Sièges chauffants, système audio, téléphone, store pare-soleil - arrière | 10A / 15A
F21. | Antenne | 7,5A
F22. | Phares antibrouillard | 10A
F23. | Connecteur de diagnostic, protection contre les surcharges, vanne du système de récupération des vapeurs de carburant, vanne de recirculation des gaz d'échappement (EGR), servomoteur pour commande variable des soupapes, relais de bougies de préchauffage | 15A
F24. | feu avant gauche, feu arrière gauche | 10A
F25. | Phare pour feu de route gauche, indicateur de feu de route | 7,5A
F26. | Clignotants SRS, commande des vitres électriques, téléphone | 7,5A
F27. | Lampes locales d'éclairage intérieur | 7,5A
F28. | Feux antibrouillard arrière | 7,5A
F29. | Feux de recul, rétroviseurs extérieurs électriques, chauffages des rétroviseurs extérieurs, chauffages des gicleurs de lave-glace, capteur de position du levier sélecteur | 15A
F30. | Lave-phares/essuie-glaces | 10A
F31. | Vide
F32. | Appareil de diagnostic | 7,5A
F33. | Ampoules éclairage intérieur, éclairage coffre, ampoules miroir de courtoisie, verrouillage central | 15A
F34. | Moteurs de réglage pour appuie-tête, feux de jour | 7,5A
F35. | Eclairage intérieur avant, antivol, appareil de commande de la remorque | 7,5A

Type 3

N° | Affectation | Ampères
F1. | Indicateur de direction | 7,5A
F2. | Avertisseur sonore, appareil de commande du chauffage | 15A
F3. | Feux de stop, combiné d'instruments, appareil de commande des lampes, chauffages des gicleurs de lave-glace | 15A
F4. | Feux de croisement - projecteur droit | 7,5A
F5. | Feux de croisement - projecteur gauche | 7,5A
F6. | Feux de route - phare droit | 7,5A
F7. | Feux de route - phare gauche, témoin de feux de route | 7,5A
F8. | Feux de brouillard | 10A
F9. | Moteur du ventilateur de chauffage | 30A
F10. | Combiné d'instruments et signalisation de secours | 15A
F11. | Chauffage de la lunette arrière | 40A
F12. | Climatisation, chauffage | 10A
F13. | moteur d'essuie-glace, lave-glace, commutateur de feux de route | 40A
F14. | Fusible pour allume-cigare, lampe d'éclairage pour le sac marin | 15A
F15. | Feu de gabarit droit, feu arrière droit, éclairage du combiné d'instruments, éclairage de la plaque d'immatriculation | 15A
F16. | Feu de gabarit - gauche, feu arrière - gauche | 7,5A
F17. | Feux antibrouillard arrière | 7,5A
F18. | Commande du moteur du ventilateur du chauffage, moteur du ventilateur du condenseur de la climatisation | 7,5A
F19. | Système électrique de la remorque | 15A
F20. | Témoin SRS | 7,5A
F21. | Système audio, téléphone, unité de commande du chauffage des sièges | 15A
F22. | rideau de lunette arrière | 10A
F23. | Éclairage intérieur, antivol, appuie-tête des sièges arrière, essuie-glace/lave-glace arrière | 15A
F24. | Phares de recul, rétroviseurs extérieurs à réglage électrique | 15A
F25. | sièges chauffants | 20A
F26. | Système audio, téléphone | 15A
F27. | éclairage intérieur, éclairage du coffre, verrouillage central, antivol | 15A
F28. | Vide
F29. | Ventilateur du condenseur de climatisation | 30A

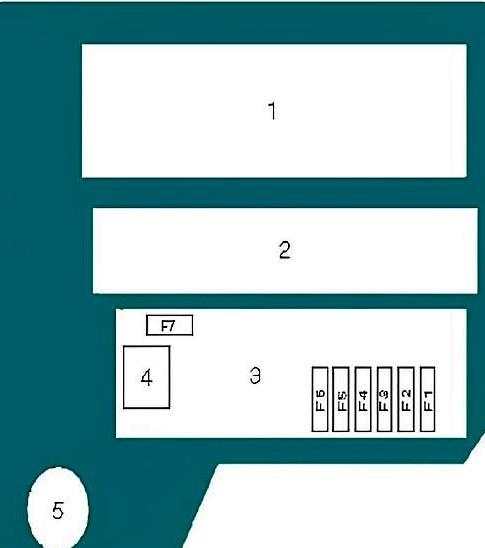

Boîte à fusibles n° 2

Le deuxième bloc se trouve dans le compartiment moteur.

Plan

No | Affectation des fusibles et relais | Ampères
F1. | Connecteur de diagnostic (DLC) | 7,5A
F2. | ABS/ESP - essence | 10A
F3. | BOÎTE DE VITESSES AUTOMATIQUE | 10A / 25A
F4. | Système de gestion du moteur - essence | 15A
F5. | Système de gestion du moteur - essence | 20A
F6. | Système de gestion du moteur - essence | 5A
F7. | Pompe d'évacuation d'air - essence 40A
1. | Unité de contrôle électronique du moteur
2. | Unité de contrôle électronique ABS/ESP
3. | Boîte à relais - comprend : Relais de protection contre les surcharges/surtensions, relais de démarreur, relais de pompe d'échappement essence.
4. | Relais de démarreur
5. | Connecteur de diagnostic (DLC)

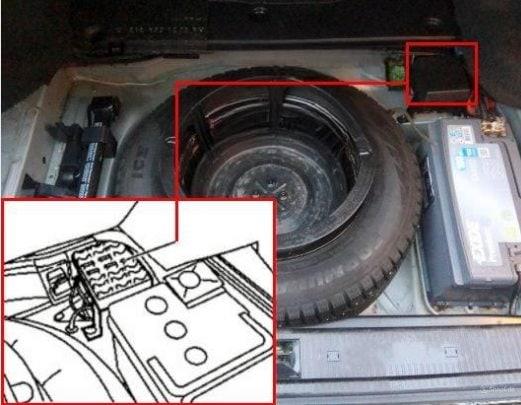

Dans le coffre à bagages

La boîte à fusibles se trouve dans le creux de la roue de secours. Il existe trois versions.

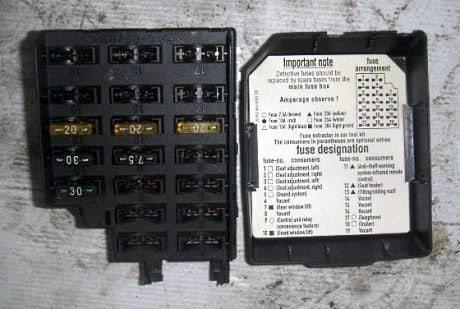

Photo - exemple de version (type 1)

Schémas

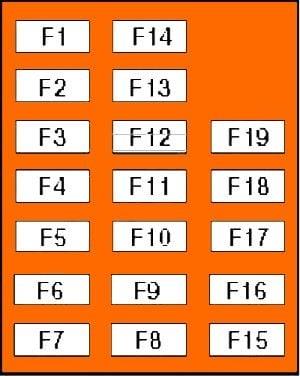

Type 1

N° | Affectation | Ampères
F1. | Entraînement électrique du siège (gauche) | 25A
F2. | Entraînement électrique du siège (droite) | 25A
F3. | Entraînement électrique du siège (gauche) | 25A
F4. | Actionneur électrique de siège (droite) | 25A
F5. | Système audio | 25A
F6. | Changeur de CD | 7,5A
F7. | Lève-vitres électriques - arrière | 30A
F8. | Boîtier de commande du système antivol | 7,5A
F9. | Appareil de commande multifonctions | 7.5A
F10. | Lève-vitres électriques - avant | 30A
F11. | Alarme antivol, alarmes sonores | 20A
F12. | Sièges chauffants | 20A
F13. | Toit ouvrant | 20A
F14. | Antivol | 25A
F15. | Vide
F16. | Vide
F17. | Téléphone | 30A
F18. | Installation électrique pour remorque | 25A
F19. | Vide

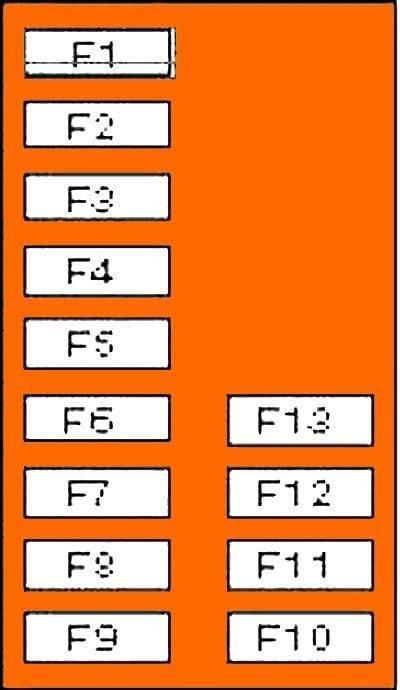

Type 2

No | Affectation des fusibles | Ampères
F1. | Module de carburant (fusible de la pompe à essence Mercedes w202) | 25A
F2. | Appareil de commande du verrouillage central | 30A
F3. | Lève-vitre électrique (porte conducteur) | 30A
F4. | Boîtier de commande du verrouillage central | 40A
F5. | Lève-vitre électrique, côté conducteur (arrière) | 30A
F6. | Ampoule de l'éclairage intérieur arrière, ampoule du hayon/couvercle du coffre, sièges électriques | 5A
F7. | Système antivol | 5A
F8-9. | Vide
F10. | Commande électrique du siège avant gauche | 25A
F11. | Commande électrique du siège avant gauche | 25A
F12. | Commande électrique du siège avant droit | 25A
F13. | Commande électrique du siège avant droit | 25A

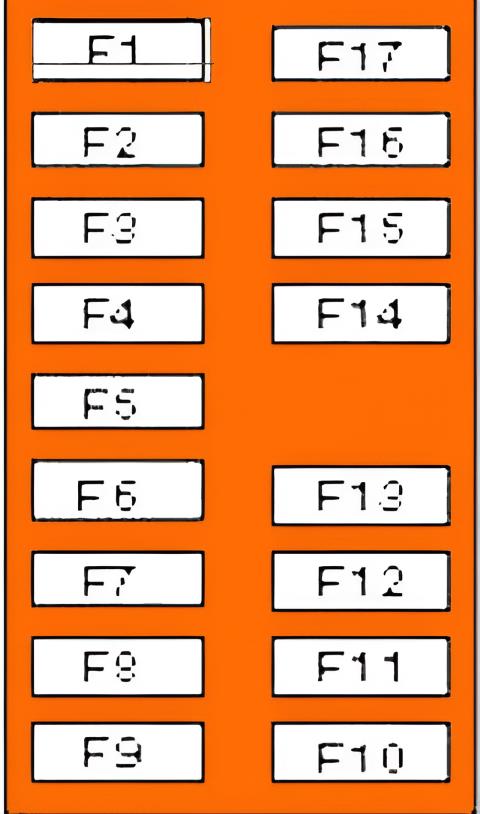

Type 3

N° | Description | Ampères
F1. | Système audio | 25A
F2. | Appareil de commande multifonctions | 7,5A
F3. | Système antivol | 20A
F4. | Antenne | 7,5A
F5. | Éclairage intérieur | 7,5A
F6. | Système électrique de la remorque | 25A
F7. | Lève-vitres électriques - arrière | 30A
F8. | Lève-vitres électriques - avant | 30A
F9. | Toit ouvrant | 20A
F10. | Siège électrique - gauche | 30A
F11. | Siège électrique - gauche | 20A
F12. | Siège électrique - droite | 20A
F13. | Siège électrique - droite | 20A

L'ensemble de l'équipement électrique

Structure générale des modules électroniques dans la Mercedes W202
1. | Unité de commande de la climatisation ;
2. | Amplificateur de signal d'antenne - panneau de toit (break) ;
3. | Unité de commande du système antivol - côté droit du coffre à bagages ;
7. | Capteur d'inclinaison du véhicule (système antivol) ;
8. | Avertisseur sonore du système d'alarme antivol - derrière la garniture du passage de roue avant gauche ;
9. | Capteur de changement de volume (système d'alarme antivol), gauche - montant central ;
10 | Capteur de changement de volume (alarme antivol), à droite - montant central ;
11. | Amplificateur de sortie audio - côté gauche du coffre à bagages ;
12. | Unité de commande du chauffage d'appoint ;
13. | Batterie - cavité de la roue de secours ;
14. | Unité de commande du verrouillage centralisé - fonctions : Dégivrage de la lunette arrière, éclairage intérieur - arrière, antivol, ampoule couvercle de coffre/porte arrière, serrure couvercle de coffre/porte arrière - côté droit du coffre ;
15. | Connecteur de diagnostic (DLC) ;
16, 17, 18, 19. | Unité de commande électrique des portes ;
20. | Unité de commande des vitres électriques / rétroviseurs électriques - dans l'unité de commutation de la console centrale ;
21. | Boîte à fusibles/relais, coffre à bagages (cavité de la roue de secours) ;
22, 23. | Boîte à fusibles/relais, compartiment moteur ;
24. | Centrale de commande de correction des phares (lampes au xénon) ;
25. | Avertisseur sonore - derrière le pare-chocs avant ;
26. | Appareil de commande pour le commutateur d'allumage ;
29. | Appareil de commande multifonctionnel 1 - fonctions : Verrouillage central, alarme d'urgence, dégivrage de la lunette arrière, clignotants, essuie-glaces, lave-phares, climatisation, appuie-tête (arrière), avertisseur sonore ;
30. | Appareil de commande multifonctions 2 - fonctions : Éclairage intérieur, toit ouvrant, lampes d'éclairage des miroirs de courtoisie ;
31. | Unité de commande du système de navigation - niche du logement de la roue de secours ;
32. | Capteur de température de l'air ambiant ;
33. | Unité de commande du système de stationnement - espace pour les pieds droit ;
34. | Capteur de pluie - dans le rétroviseur intérieur ;
35. | Relais essuie-glace/lave-glace arrière - derrière la garniture inférieure du hayon (break) ;
36. | Unité de relais - fonctions : relais de surcharge/surtension, relais de démarreur, relais de pompe d'évacuation (essence), relais de commande de boîte de vitesses (diesel) ;
37. | Unité de commande pour chauffage de siège, avant. - dans le boîtier de commande ;
38. | Capteur de choc latéral, gauche - sous le siège avant ;
39. | Capteur de choc latéral, droite - sous le siège avant ;
40. | Unité électronique SRS ;
41. | Capteur de hauteur du corps, avant - commande des phares (phares au xénon) ;
42. | Capteur de hauteur du corps, arrière - commande des phares (phares au xénon) ;
43. | Unité de commande d'interface téléphonique - cavité de la roue de secours ;
44. | Unité de commande d'interface téléphonique - côté gauche du compartiment à bagages (pour téléphone portable) ;
45. | Unité de commande de l'interface téléphonique - côté droit du compartiment à bagages (pour téléphone portable) (break) ;
46. | Unité de commande de la boîte de vitesses électronique - espace pour les pieds avant droit ;
48. | Unité d'activation vocale - côté gauche du compartiment à bagages ;
49. | Unité d'activation vocale - côté droit du compartiment à bagages (break).
