Fusibles et relais Mercedes Classe A W176, 2013 - 2018

La Mercedes-Benz W176 est une voiture de la classe compacte du groupe allemand Daimler AG. Formellement, c'est un modèle de la 3e génération de la Classe A. Il s'agit de la troisième génération de la Classe A. Elle se distingue toutefois des deux générations précédentes par une carrosserie « sportive » beaucoup plus basse (de 18 cm). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe A W176 (troisième génération ; désignations A180, A200, A250, A180, A200, A220) 2013, 2014, 2015, 2016, 2017, 2018 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.

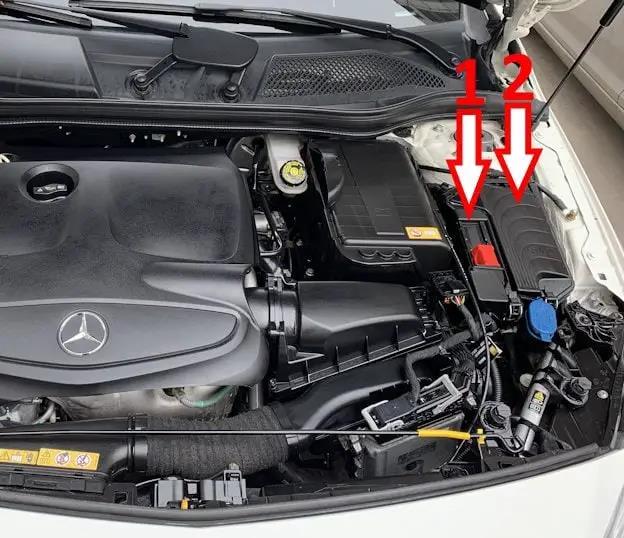

Dans le compartiment moteur

Pour protéger les circuits électriques du véhicule, il existe deux boîtes à fusibles.

Panneau de fusibles de puissance (1)

Située sur le côté de la boîte à fusibles principale.

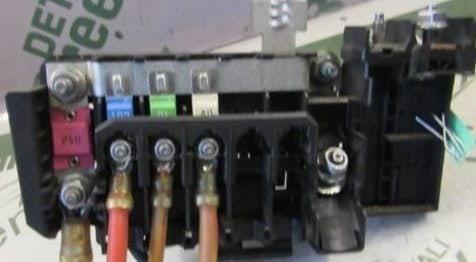

Vue générale.

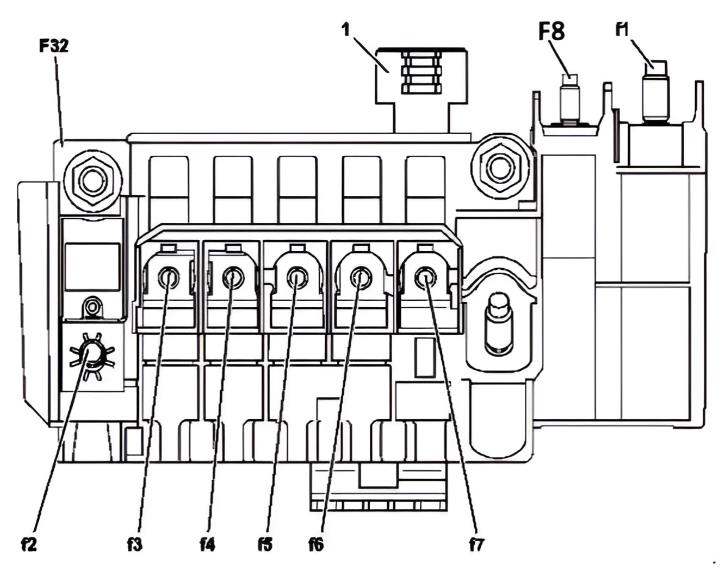

Schéma

N° | Affectation | Ampères
F32k1. | Relais de découplage (F32k1)
F1. | Alternateur | 300A
F2. | Boîte à fusibles dans l'habitacle (moteurs à essence) | 200A ; ou boîte à fusibles dans l'habitacle (moteurs diesel) | 250A
F3. | Boîtier de commande de la direction assistée électrique | 100A
F4. | Unité de commande SAM | 40A
F5. | Moteur de ventilateur | 80A
F6. | Unité de contrôle du chauffage du carburant (moteur 607) | 70A
F7. | Unité de contrôle du chauffage d'appoint de régénération du DPF (moteur 607) | 125A
F8. | Module de l'étage final des bougies de préchauffage (moteurs : 651, 607) | 100A

Boîte à fusibles principale (2)

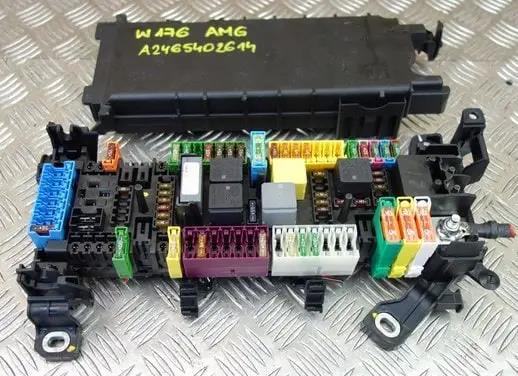

Vue générale de l'établissement.

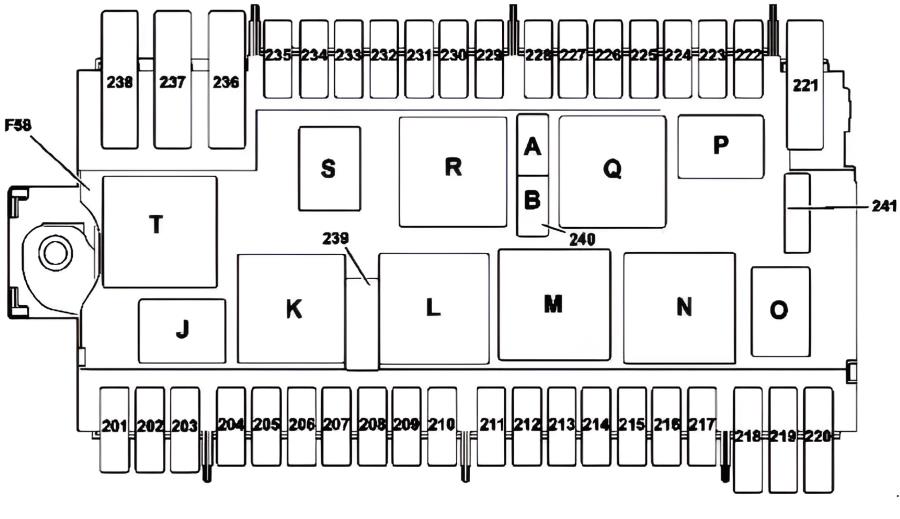

Schéma

N° | Affectation des fusibles et relais | Ampères
J. | Relais de klaxon
K. | Relais de vitesse d'essuie-glace 1/2
L. | Relais marche/arrêt essuie-glace
M. | Relais pour le démarreur borne 50
N. | Relais pour circuit électrique borne 87M
O. | Relais pour la pompe de circulation de l'huile de refroidissement de la boîte de vitesses
P. | Relais à fusible
Q. | Relais pour la borne 15 (non protégé)
R. | Relais de la borne 15
S. | Relais de la borne 87
T. | Relais pour pare-brise chauffé électriquement
201. | sirène d'alarme | 5A
202. | unité de commande du chauffage autonome | 20A
203. | unité de phares avant droit | 15A
204. | unité de contrôle électronique de la stabilité | 25A
205. | klaxon gauche et klaxon droit | 15A
206. | unité de commande CDI (moteur 651) | 5A
207. | circuit de relais borne 87M (diesel) | 5A
208. | relais borne 87 (moteurs : 133, 607) | 7,5A
209. | unité de phares avant gauche | 15A
210. | relais de pré-démarrage, relais pour pare-brise chauffant | 5A
211. | non utilisé | 7,5A
212. | élément chauffant de la conduite de ventilation et du thermostat du système de refroidissement, vanne d'inversion du radiateur de recyclage des gaz d'échappement (moteur 651) ; cosse 87M3 circuit de bornes (moteurs 133, 270) ; sonde lambda avant le catalyseur, servomécanisme de régulation de la pression de suralimentation, calculateur CDI (moteur 607) | 15A
213. | Embout de câble borne 87 (moteurs 133, 270, 651) / calculateur CDI, soupape de dosage, sonde à effet Hall de l'arbre à cames, sonde lambda après catalyseur (moteur 607) | 15A
214. | terminaison de câble borne 87 (moteurs 133, 270, 651) | 10A
215. | bobines d'allumage pour cylindres 1, 2, 3 et 4 (moteurs à essence) / soupape de dosage (moteur 651) / calculateur CDI, servomécanisme pour régulation de la pression de suralimentation, soupape de dosage (moteur 607) | 20A
216. | calculateur ME (moteurs à essence) / calculateur de boîte de vitesses (moteur 607) | 5A
217. | calculateur de boîte de vitesses à double embrayage entièrement intégré (boîte de vitesses 724) | 25A
218. | unité de contrôle électronique de la stabilité | 5A
219. | non utilisé | 5A
220. | pompe de circulation d'huile de boîte de vitesses (boîte 724) | 10A
221. | non utilisé | 40A
222. | non utilisé | 7,5A
223. | non utilisé
224. | module de commande COLLISION PREVENTION ASSIST et module de commande électrique DISTRONIC | 7,5A
225-228. | position arrière | 5A
229. | module de phares avant gauche | 5A
230. | module de contrôle électronique de la stabilité | 5A
231. | module de phares avant droit | 5A
232. | unité de commande des phares | 15A
233. | réserve
234. | unité de commande de la boîte de vitesses (moteur 607) | 5A
235. | moteur de ventilateur et actionneur de store de radiateur (moteur 607) / pompe de circulation du refroidisseur d'air de suralimentation (moteur 133) | 7,5A
236. | appareil de commande SAM | 40A
237. | appareil de commande pour le système électronique de contrôle de la stabilité | 40A
238. | pare-brise chauffant | 50A
239. | relais de fonctionnement des essuie-glaces 1/2 | 30A
240A. | Relais pour le démarreur borne 50 | 25A
240B. | Relais borne 15 (en porte-à-faux) | 25A
241. | réserve | 7,5A

À l'intérieur de la voiture

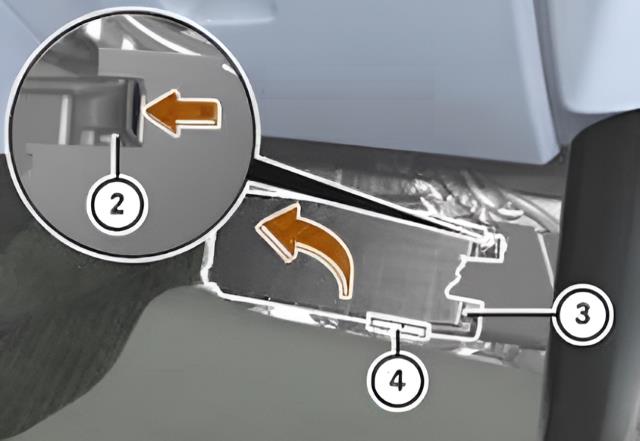

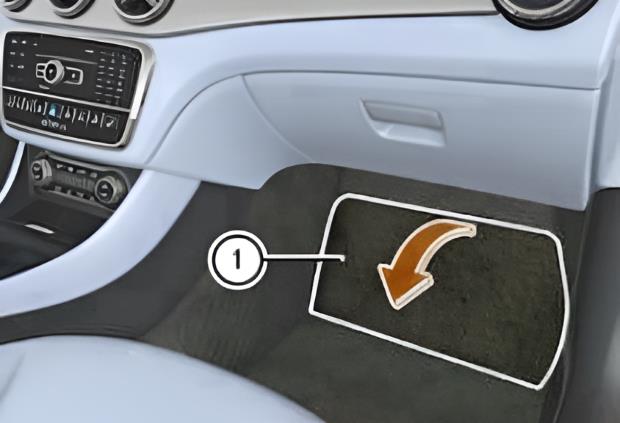

La boîte à fusibles se trouve derrière le revêtement de sol dans l'espace pour les pieds du passager.

Pour y accéder, retirer une partie du revêtement et le couvercle de la boîte à fusibles.

Vue générale.

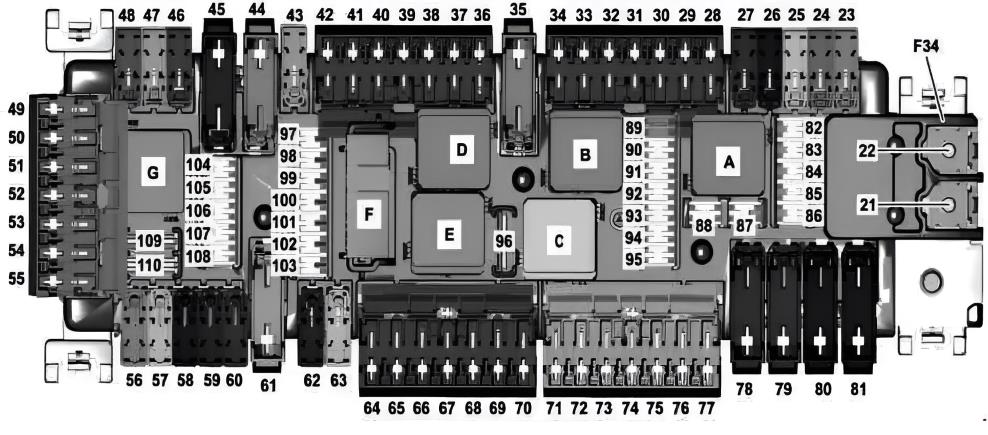

Schéma

N° | Affectation des fusibles et relais | Ampères
A. | Borne de relais 15
B. | Relais d'essuie-glace arrière
C. | Relais de la borne 15R2
D. | Relais de chauffage de la lunette arrière
E. | Borne de relais 15R1
F. | Borne de relais 30g
G. | Non utilisé
21. | chauffage électrique d'appoint (véhicules à moteur diesel) | 150A
22. | relais pour batterie supplémentaire pour fonction ECO-Start-Stop | 200A
23. | appareil de commande de la porte avant gauche | 30A
24. | appareil de commande de la porte avant droite | 30A
25. | appareil de commande SAM | 30A
26. | terminaison de câble pour la batterie supplémentaire de la fonction ECO-Start-Stop | 10A
27. | module de fusibles et de relais du compartiment moteur | 30A
28. | module de commande du générateur de son de l'habitacle | 5A
29. | prise de remorque (jusqu'au 02.11.2014) ou appareil de commande de détection de remorque (à partir du 03.11.2014) | 15A
30. | appareil de commande de détection de remorque | 5A
31. | appareil de commande des quatre roues motrices | 5A
32. | signaux de l'appareil de commande de la colonne de direction | 5A
33. | module audio / panneau de commande du système COMAND | 5A
34. | panneau de commande du système de climatisation | 7.5A
35. | vitre arrière chauffante | 40A
36. | unité de commande pour le réglage du soutien lombaire du siège du conducteur, unité de commande du siège du conducteur | 7.5A
37. | module audio/indicateur du système COMAND | 7.5A
38. | unité de commande du système de retenue du passager (Supplemental Restraint System) | 7.5A
39. | panneau de commande sur le toit | 10A
40. | unité de commande de la boîte de vitesses (moteur 651) | 15A
41. | unité de commande du toit ouvrant panoramique | 30A
42. | module audio et module de commande COMAND 5A ou module audio | 25A
43. | module de commande de l'aide au stationnement | 5A
44. | tendeur de marche arrière pour ceinture de sécurité avant gauche| 40A
45. | prétensionneur de ceinture de sécurité avant droite en marche arrière | 40A
46. | module de commande pour le réglage du soutien lombaire du siège passager, module de commande du siège passager | 7.5A
47. | module de navigation 7.5A, calculateur du système d'amortissement adaptatif | 25A
48. | réserve
49. | unité de commande du kit iPhone Drive 7.5A ; moteur de ventilateur COMAND | 5A
50. | unité de commande Couverture de la caméra | 5A
51. | réserve
52. | signal pour servomoteur de blocage de parking | 30A
53. | réserve
54. | réserve
55. | unité de commande KEYLESS-GO, module de communication pour les services de télécommunication | 5A
56. | signaux du calculateur du module électronique de la colonne de direction | 10A
57. | appareil de commande multifonctions pour véhicule spécial 30A ; appareil de commande multifonctions pour véhicule spécial 7,5A ; borne de relais 87 moteur de réglage du verrouillage de stationnement | 5A
58. | boîte à fusibles pour véhicule spécial | 30A
59. | boîtier de commande du siège passager | 30A
60. | boîtier de commande du siège conducteur | 30A
61. | unité de commande de l'amplificateur du système de haut-parleurs | 40A
62. | appareil de commande pour l'antivol de direction électrique (boîte de vitesses 711) | 20A
63. | calculateur de pompe à carburant (Mercedes w176 sécurité pompe à essence) | 25A
64. | calculateur de transmission des données de péage au standard DSRC, calculateur « télépéage ».
65. | lampe d'éclairage de la boîte à gants | 5A
66. | boîte à fusibles pour véhicules spéciaux | 15A ; interface pour véhicules spéciaux | 5A
67-69. | réserve
70. | allume-cigare Mercedes Classe A W176 dans la console centrale à l'arrière de l'habitacle | 25A
71. | prise dans le coffre à bagages | 25A
72. | allume-cigare avec cendrier éclairé à l'avant, prise de courant dans l'habitacle | 25A
73. | boîtier de commande du frein de stationnement électrique | 30A
74. | appareil de commande du frein de stationnement électrique | 30A
75. | appareil de commande de détection de remorque | 20A
76. | calculateur de détection de remorque | 25A
77. | boîtier de commande de détection de remorque | 25A
78. | boîte à fusibles du véhicule à usage spécial ; commande du couvercle du coffre / commande d'actionnement du hayon | 40A
79. | appareil de commande SAM | 40A
80. | unité de commande SAM | 40A
81. | commande du ventilateur | 40A
82. | unité de commande du toit | 10A
83. | unité de commande de l'interrupteur d'allumage électronique | 7,5A
84. | panneau de commande supérieur | 5A
85. | unité de commande EDW / système de protection contre le remorquage / système de protection de l'habitacle | 5A
86. | amplificateur d'antenne/compensateur de téléphone portable (à partir du 01.06.2016) ; amplificateur d'antenne FM, AM et ZV | 5A
87. | connecteur de diagnostic | 10A
88. | combiné d'instruments | 10A
89. | interrupteur pour éclairage extérieur | 5A
90. | capteurs radars intelligents dans le pare-chocs arrière (gauche et droite) | 5A
91. | commutateur d'éclairage du plancher, capteur de commande de pédale | 5A
92. | unité de commande de la pompe à carburant | 5A
93. | unité de commande du frein de stationnement électrique | 5A
94. | unité de commande du système de retenue supplémentaire | 7,5A
95. | calculateur Weight Sensing System, détection d'occupation du siège passager | 7,5A
96. | moteur d'essuie-glace de la porte du coffre | 15A
97. | prise électrique pour téléphone portable | 5A
98. | unité de commande SAM | 5A
99. | unité de commande pour le contrôle de la pression des pneus | 5A
100. | interface DIRECT SELECT (moteur 133) | 5A
101. | unité de commande des quatre roues motrices | 10A
102. | récepteur pour la télécommande radio du chauffage auxiliaire ou appareil de commande du mode de conduite (AMG, à partir du 01.09.2015) ou commutateur d'antenne pour le téléphone et le chauffage auxiliaire (à partir du 01.06.2016) | 5A
103. | appareil de commande du système d'appel d'urgence, module de communication des services de télécommunication, appareil de commande HERMES | 5A
104. | module de connexion multimédia, appareil de commande interface multimédia | 5A
105. | unité de commande radio audio numérique par satellite (SDAR) et unité de commande radio audio numérique par satellite | 5A / module tuner | 7.5A
106. | caméra multifonctionnelle | 5A
107. | tuner TV numérique | 5A
108. | caméra de recul | 5A
109. | connecteur électrique pour prise de charge | 20A
110. | module audio, module de commande COMAND, unité de commande du son moteur | 30A
