Fusibles et relais Mercedes Classe A W168, 1997 - 2004

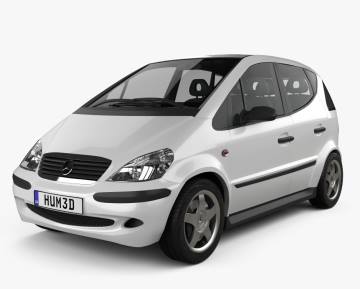

La première génération de la Classe A a été présentée à l'automne 1997. La Mercedes W168 était un modèle très inhabituel dans la gamme de produits de l'entreprise : outre une carrosserie inhabituellement courte, elle était équipée d'une traction avant. Il se caractérisait également par un système d'absorption des chocs frontaux (appelé « sandwich »). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe A W168 (première génération ; désignations A140, A150, A160, A170, A170, A180, A190, A200 et A210) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

À l'intérieur de ce compartiment passagers

On y trouve deux boîtes à fusibles chargées de la protection des circuits électriques du véhicule.

Boîte à fusibles n° 1

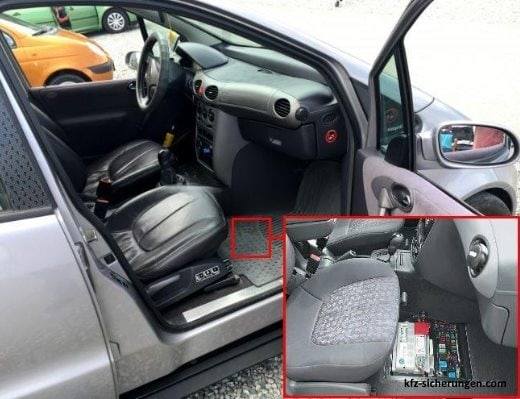

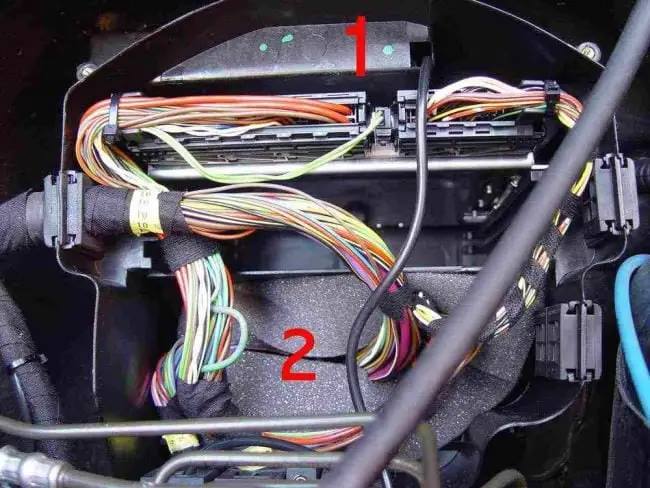

Elle se trouve côté passager, sous le cache de l'espace pour les pieds.

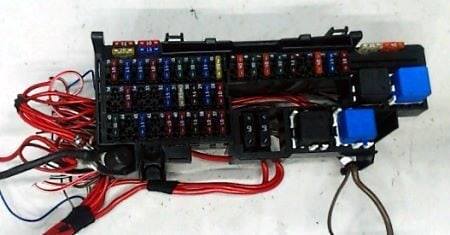

Vue générale.

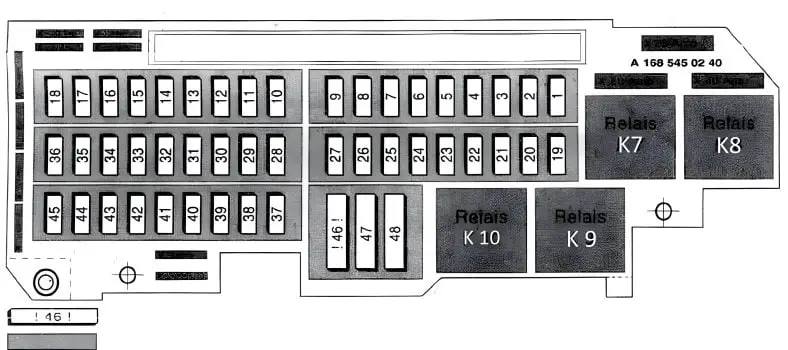

Schéma

No | Affectation des fusibles | Ampères
1. | Vanne de purge du réservoir de carburant, relais de ventilateur, calculateur d'injection de carburant, calculateur de régime de ralenti, vanne de recirculation des gaz d'échappement, chauffage de la sonde lambda 1, chauffage de la sonde lambda 2, connecteur de diagnostic, régulateur de vitesse, relais et vanne de pression de suralimentation. Modèles américains
Vanne d'arrêt de carburant | 20A, 10A diesel ; ou relais de ventilateur Contrôleur de puissance du moteur diesel, vanne à membrane, papillon des gaz, vanne de recirculation des gaz d'échappement, capteur de température du catalyseur | 10A (diesel)
2. | Bobine d'allumage Unité de contrôle du moteur, injecteurs, relais de pompe à carburant, pédale d'accélérateur électronique, relais de blocage du démarreur et relais de coupure du démarreur | 25A (diesel)
3. | Ventilateur de radiateur [avec climatisation] | 30A, 40A
4. | Module de commande du moteur | 7,5A
5. | Embrayage automatique | 40A
6. | Relais de pompe à essence | 30A
7. | Module d'éclairage du véhicule | 40A
8. | Relais de verrouillage et de coupure du démarreur | 30A
9. | Moteur d'essuie-glace | 40A
10. | Toit ouvrant | 40A ; ou essuie-glace arrière | 20A
11. | Interrupteur à palette : lave-vitre, klaxon, pompe de lave-vitre, radio-navigateur, fusible allume-cigare Mercedes W168 | 15A
12. | Prise de courant du coffre radio, éclairage du coffre, changeur de CD | 30A
13. | Lève-vitres des portes avant 30A / Lève-vitres de toutes les portes | 7,5A
14. | Tableau de bord (horloge) Relais essuie-glace et lave-glace [téléphone mobile] | 10A
15. | Unité d'airbag ; unité de détection de siège d'enfant ; (capteur d'airbag latéral) | 10A
16. | Entraînement et chauffage des rétroviseurs extérieurs [aide au stationnement] | 15A
17. | Avertisseur sonore | 15A
18. | tableau de bord ; récepteur de signaux de camionnette et de télécommande ; relais de l'unité de contrôle électronique du moteur | 10A
19. | Attelage de remorque | 30A
20. | Attelage de remorque | 15A
21. | Attelage de remorque | 15A
22. | Système audio | 25A
23-27. | Vide
28. | tableau de bord (fenêtre) | 10A
29. | Verrouillage central, unité de détection de la position du siège | 15A
30. | Transporteur et récepteur de télécommande, tableau de bord électronique | 7.5A
31. | Dégivrage de la lunette arrière | 25A
32. | téléphone mobile, récepteur radio ou système de navigation radio, changeur de CD, éclairage intérieur | 15A
33. | lève-vitres | 30A
34. | Chauffage du filtre à carburant ou compresseur. (modèles américains) | 30A / 40A
35. | Unité de commande d'alarme de sécurité, relais de signalisation lumineuse et sonore | 10A
36. | Chauffage du siège avant | 25A
37. | Programmateur, relais de chauffage du liquide de refroidissement | 10A
38. | Compresseur de climatisation, moteur du volet de mélange d'air, capteur de température de l'air de la cabine, chauffage du lave-glace | 10A
39. | Module d'éclairage, feux de recul | 7.5A
40. | Feux de stop | 10A
41. | Compresseur de climatisation, connecteur de diagnostic | 10A
42. | Lève-vitres | 30A
43. | Capteur de commutateur de feux stop ESP | 15A
44. | Unité de commande de la boîte de vitesses ou de l'embrayage automatique | 10A
45. | Chauffage de l'habitacle ou ventilateur [de climatisation] | 30A
46. | Réseau de bord du véhicule | 80A
47. | Pompe de direction assistée | 60A
48. | Véhicules avec moteur diesel : calculateur de préchauffage | 60A

No. | Affectation des relais
K7. | Pompe à carburant
K8. | Relais du système de carburant et de la commande d'allumage ESP/VGS ou ESP/ACP
K9. | VGS= appareil de commande de la boîte de vitesses
K10. | Chauffage de la lunette arrière

Boîte à fusibles n° 2

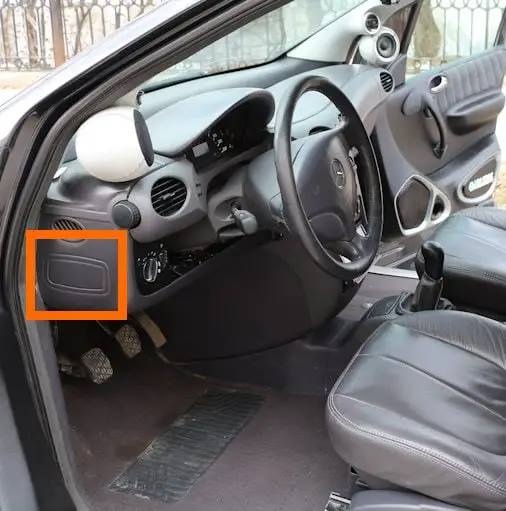

Située à proximité des interrupteurs de phares sur le côté du tableau de bord.

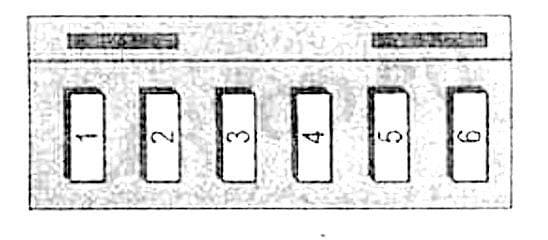

Plan

N° | Affectation | Ampères
1. | Phare gauche - feux de croisement | 7,5A
2. | Phare droit - Feux de croisement | 7,5A
3. | Phare - feu de route, témoin de feu de route | 15A
4. | Feux de position avant gauche/arrière gauche, ampoules pour feux de position | 7,5A
5. | Feux de position avant/arrière (droite), éclairage de la plaque d'immatriculation, éclairage du tableau de bord | 15A
6. | Feux antibrouillard et feux | 15A

Dans le compartiment moteur

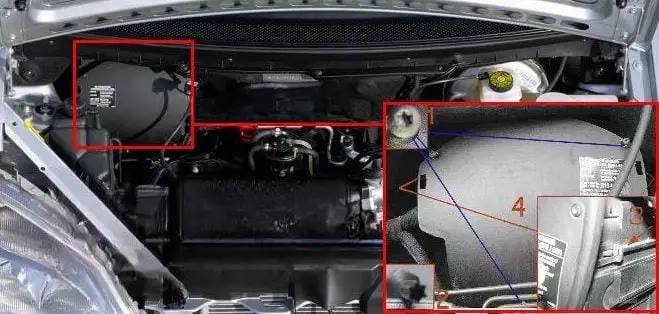

Le boîtier de relais se trouve sur le côté droit, sous le cache en plastique. Pour accéder aux éléments, dévisser les trois vis de fixation, desserrer les clips et retirer le cache.

Vue d'ensemble.

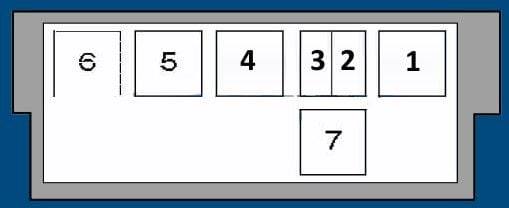

Schéma

N° | Description
1. | Pompe du lave-glace
2. | Avertisseur sonore
3. | Relais de coupure des feux de stop
4. | Relais de non-démarrage
5. | Ventilateur de refroidissement
6. | Pompe ABS/ESP
7. | Pompe d'évacuation d'air (essence)

Tous les équipements électriques

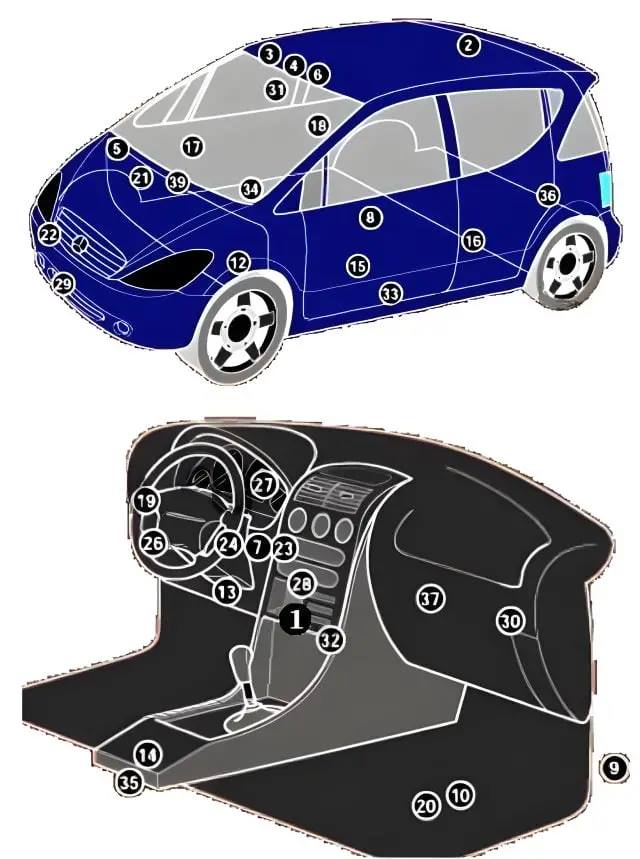

Structure générale de l'équipement électrique dans la mercedes w168.
1. | Module de commande de la climatisation dans le panneau de commande du chauffage ;
2. | Amplificateur de signal d'antenne ;
3. | Module de commande de l'antivol - ampoules de l'éclairage intérieur ;
4. | Capteur d'inclinaison du véhicule (antivol) - dans le module de commande de l'antivol ;
5 | Avertisseur sonore du système antivol ;
6. | Détecteurs de volume (système antivol) - dans l'unité de commande du système antivol ;
7. | Unité de commande du signal du système antivol - dans l'unité de commande du système antidémarrage ;
9. | Récepteur pour la commande à distance du chauffage de stationnement ;
10. | Batterie au pied du véhicule, côté passager ;
12. | Module de commande pour l'actionnement de l'embrayage ;
13. | Connecteur de diagnostic (DLC) ;
14. | Module de commande des lève-vitres électriques dans le panneau de commande des lève-vitres avant ;
15. | Module de commande des lève-vitres avant gauche - dans le moteur des lève-vitres ;
16. | Module de commande de la lunette arrière gauche - dans le moteur des lève-vitres électriques ;
17. | Module de commande de la vitre avant droite - dans le moteur des lève-vitres électriques ;
18. | Module de commande de la lunette arrière droite - dans le moteur des lève-vitres électriques ;
19. | Boîte à fusibles sur le tableau de bord ;
20. | Boîte à fusibles/relais principale, au niveau des pieds ;
21. | Boîte de relais, compartiment moteur ;
22. | Avertisseur sonore - derrière le pare-chocs avant ;
23. | Boîtier de commande de l'antidémarrage ;
24. | Antenne circulaire de l'antidémarrage - près de la serrure de contact ;
26. | Module de commande d'éclairage - dans le commutateur des phares ;
27. | Unité de commande multifonctionnelle - fonctions : Verrouillage central, clignotants, toit ouvrant - dans le combiné d'instruments ;
28. | Unité de commande du système de navigation - dans l'unité du système audio ;
29. | Capteur de température de l'air ;
30. | Unité de commande du Parktronic ;
31. | Capteur de pluie - dans le rétroviseur intérieur ;
32. | Unité de commande du chauffage des sièges - dans l'unité de commutation ;
33. | capteur de choc latéral gauche, ;
34. | capteur de choc latéral droit ;
35. | Module SRS ;
36. | Module de connexion au réseau téléphonique ;
37. | Unité de commande de l'interface téléphonique ;
39. | Relais pour essuie-glace intermittent - moteur d'essuie-glace.
