Fusibles et relais Mercedes Actros MP4, 2013 - 2018

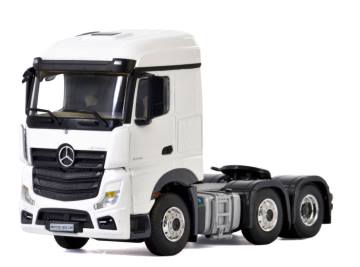

L'Actros est une famille de gros camions et de tracteurs d'un poids total autorisé en charge de 18 à 25 tonnes. Ils sont produits depuis 1996. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Mercedes Actros MP4 (quatrième génération) 2013, 2014, 2015, 2016, 2017, 2018 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons repérer le fusible de l'allume-cigare.

Dans l'habitacle du véhicule

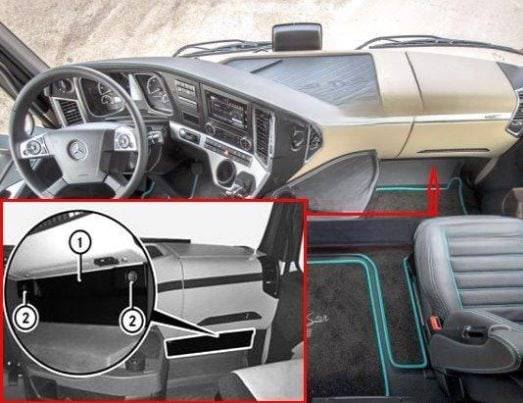

Il se trouve côté passager, dans la partie inférieure du tableau de bord. Pour accéder au bloc, dévissez les clips (2) et retirez le couvercle de protection (1).

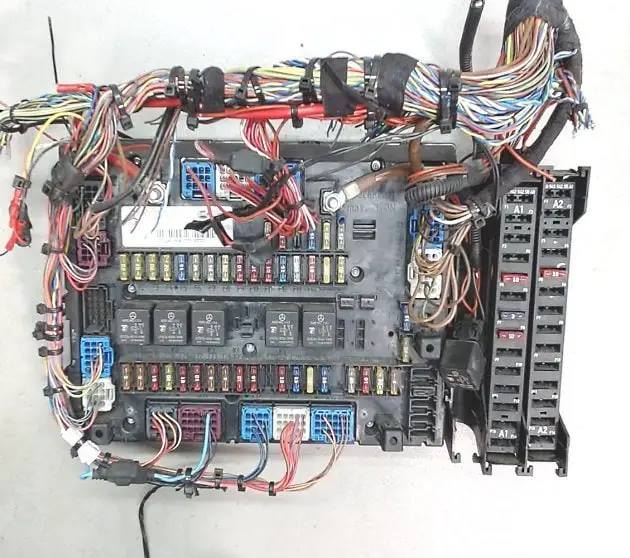

La photo est un exemple de montage du bloc.

Type 1

Emplacement général des composants sur l'unité

1. panneau de relais A32
2. panneau de fusibles principaux (GM)
3. panneau de relais A31.
4. sections de fusibles supplémentaires A1 et A2.

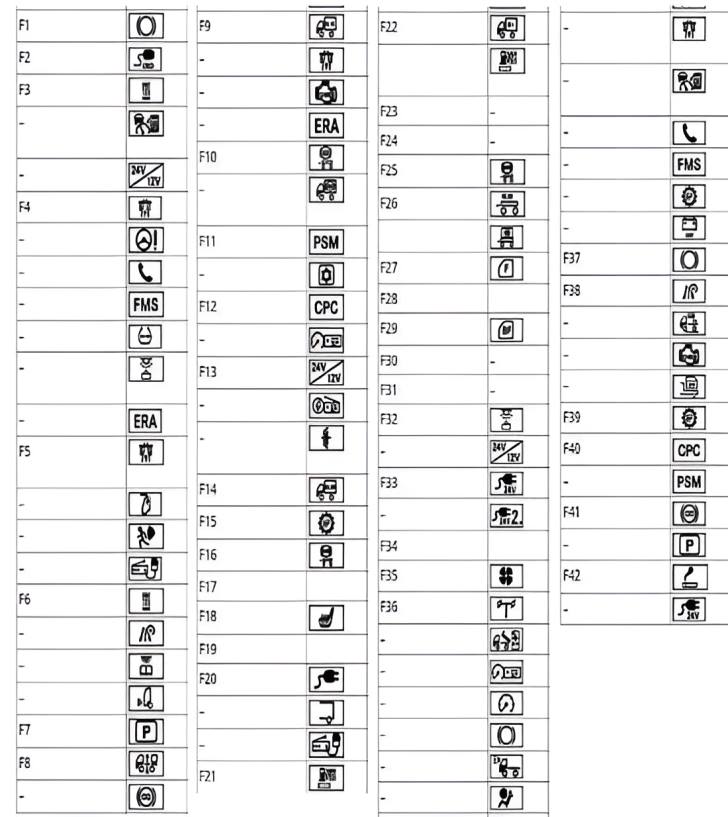

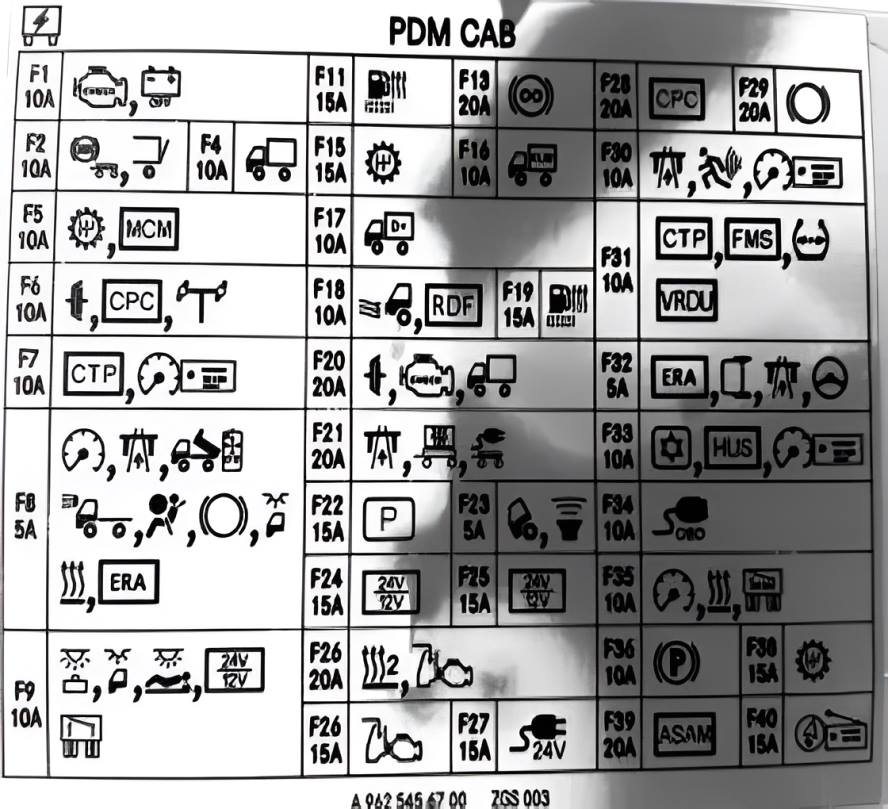

Plan d'occupation du tableau des fusibles principaux GM (version SSAM)

N° | Fusible | Ampères
F1. | système de freinage - borne 30.1 | 20A
F2. | Connecteur de diagnostic | 10A
F3. | Système de chauffage additionnel | 15A
- Unité de commande du système de prévision de conduite adaptatif | 15A
- Transformateur de tension 12 V | 15A
F4. | Système de détection de péage | 10A
- Capteur d'angle de braquage | 10A
- Téléphone | 10A
- Système de gestion de flotte | 10A
- Système de contrôle de la pression des pneus | 10A
- Phares supplémentaires à l'arrière du véhicule - borne 30 | 10A
F5. | RPLP (redevance poids lourds sur la base de la charge utile) | 15A
- Volet de toit ouvrant | 15A
- Système EDW (alarme antivol) | 15A
- Radio CB | 15A
F6. | Système de chauffage | 10A
- Système auxiliaire du conducteur | 10A
- Liseuse - borne 30 | 10A
- Capteur de distance | 10A
F7. | Climatiseur électronique - borne 30 | 20A
F8. | Système de contrôle de la garde au sol | 25A
- Ralentisseur de freinage | 25A
F9. | Système électrique de la carrosserie - borne 15 | 10A
- Système de détection de péage | 10A
- Système de post-traitement des gaz d'échappement BlueTec® | 10A
- ERA-GLONASS | 10A
F10. | Feu de freinage de remorque | 20A
- Feu de signalisation de freinage installé par le carrossier | 20A
F11. | Module spécial programmable | 20A
- Borne Cold Box 30 | 20A
F12. | Système de contrôle du mode de conduite | 20A
- Tachygraphe - borne 30 | 20A
F13. | convertisseur de tension 12 V | 25A
- Récepteur radio / système de navigation - borne 30 | 25A
- Embrayage hydraulique (turbo-ralentisseur) | 25A
F14. | Carrosserie - borne 30 | 10A
F15. | Système de commande de la boîte de vitesses - borne 30.1 | 15A
F16. | Système ABS de remorque | 10A
F17. | Réserve
F18. | Sièges chauffants | 15A
F19. | Réserve
F20. | Prise de courant fort pour 24 V | 25A
- Autres équipements électriques pour la carrosserie du constructeur | 15A
- Poste de radio CB | 15A
F21. | Chauffage du préfiltre à carburant avec séparateur d'eau | 15A
- Distributeur - borne D+ | 15A
F22. | Carrossier - borne D+ | 10A
- Système de chauffage du préfiltre à carburant avec séparateur d'eau | 10A
F23. | Réserve
F24. | Réserve
F25. | Système ABS de remorque | 20A
F26. | Remorque | 20A
- Convertisseur de tension remorque - borne 30 | 20A
F27. | Boîtier de commande porte conducteur | 20A
F28. | Réserve
F29. | Boîtier de commande de la porte passager | 20A
F30. | Réserve
F31. | Réserve
F32. | Éclairage supplémentaire du grenier | 10A
- Transformateur de tension avec sortie à distance
F33. | Prises de courant 24 V | 25A
- Prise de courant 24 V supplémentaire | 25A
F34. | Réserve
F35. | Ventilateur | 25A
F36. | Entraînement hydraulique supplémentaire (HAD) | 5A
- Socle de fixation pour mise à niveau MEILLER | 5A
- Tachygraphe | 5A
- Combiné d'instruments | 5A
- Système de freinage | 5A
- Phares supplémentaires | 5A
- Airbag | 5A
- RPLP (Redevance poids lourds liée à la charge utile) | 5A
- Unité de contrôle du système de prévision de conduite adaptatif | 5A
- Téléphone | 5A
- Système de gestion de flotte | 5A
- Système de commande de la boîte de vitesses | 5A
- Coupe-batterie - borne 15 | 5A
F37. | Système de freinage - borne 30.2 | 20A
F38. | Système d'aide à la conduite | 10A
- Caméra vidéo de recul | 10A
- Contrôle de fonctionnement du moteur - borne 15 | 10A
- Carrosserie de rechange - borne 15 | 10A
F39. | Système de contrôle de la transmission - borne 30.2 | 15A
F40. | Système de commande du mode de conduite | 10A
- Module spécial paramétré - borne 15 | 10A
F41. | décélérateur de freinage | 10A
- Système électronique de traitement de l'air - borne 15 | 10A
F42. | Fusible allume-cigare Mercedes Actros MP4 | 5A
- Prise d'alimentation électrique | 15A
K1. | Réserve
K2. | Amplificateur - borne D+
K3. | Refroidissement de l'huile de transmission
K4. | Amplification - borne 15
K5. | Renfort - borne 15
K6. | Feu de signalisation de freinage de la remorque
K7. | Gain - borne 15
K8. | Relais bistable
K9. | Relais bistable

Schéma d'affectation du tableau principal des fusibles GM (version SCA)

N° | Affectation des fusibles | Ampères
F2. | Boîtier de commande de la porte conducteur | 20A
F3. | Boîtier de commande pour la porte du passager | 20A
F4. | Appareil de commande du mode de conduite | 20A
- Tachygraphe - terminal 30 | 20A
F5. | Module spécial programmable | 15A
- Distributeur - borne 30 | 15A
F6. | Ventilateur | 25A
- Système de climatisation électrique indépendant | 25A
F7. | Récepteur radio / Système de navigation | 25A
- Convertisseur de tension 12 V | 25A
- Borne de distribution 30 | 25A
F8. | Boîte à fluide frigorigène | 20A
- Système de chauffage d'appoint | 20A
- Transformateur de tension 12 V | 20A
- Unité de commande du système de prévision de conduite adaptatif - borne 30 | 20A
- RPLP (redevance poids lourds en fonction de la charge utile du véhicule) | 20A
F9. | Connecteur de diagnostic | 10A
F10. | système de chauffage | 10A
- Capteur de distance | 10A
- Système d'aide à la conduite - borne 30 | 10A
F11. | Système de détection de péage | 10A
- Eclairage de l'espace auxiliaire de la paroi arrière | 10A
- Lampe de lecture | 10A
- Téléphone | 10A
- Système de contrôle de la pression des pneus | 10A
- Système de contrôle de stationnement automobile - Terminal 30 | 10A
F12. | Toit ouvrant | 15A
- Système EDW (alarme antivol) | 15A
- RPLP (redevance poids lourds en fonction de la charge utile du véhicule) | 15A
- Capteur d'angle de volant | 15A
F13. | Système de contrôle de la garde au sol | 25A
- Embrayage hydraulique (turbo-ralentisseur) | 25A
- Frein de ralentisseur | 25A
F14. | Terminal pour superstructure 30 | 10A
F15. | remorque | 20A
- Transformateur de tension remorque - borne 30 | 20A
F16. | Système ABS de remorque - borne 30 | 20A
F17. | Serrure de contact | 5A
- Sas central | 5A
F18. | Tableau de commande modulaire | 5A
- Convertisseur de tension avec sortie à distance | 5A
- Combiné d'instruments - borne 30 | 5A
F19. | Fusible allume-cigare | 15A
- Prise de courant - borne 15 | 15A
F20. | sièges chauffants | 20A
- Distributeur - borne 15 | 20A
F21. | Chauffage du préfiltre à carburant avec séparateur d'eau | 15A
- Distributeur - borne D+ | 15A
F22. | Carrossier - borne D+ | 10A
- Chauffage du préfiltre à carburant avec séparateur d'eau | 10A
F23. | Système de post-traitement des gaz d'échappement BlueTec® | 5A
- Store pare-soleil | 5A
- Attelage de remorque (système d'attelage à montage profond) | 5A
- Système Toll Collect | 5A
- Socle de fixation pour post-équipement MEILLER | 5A
- Entraînement hydraulique supplémentaire (HAD) - borne 15 | 5A
F24. | Combiné d'instruments | 5A
- Coupe-batterie | 5A
- Tachygraphe | 5A
- Système de freinage | 5A
- Airbag | 5A
- Téléphone | 5A
- Système de commande de boîte de vitesses | 5A
- Système de gestion de flotte | 5A
- Phares supplémentaires | 5A
F25. | Système ABS de remorque | 10A
F26. | Système ABS de remorque | 10A
- Module spécial paramétré - borne 15 | 10A
F27. | Gestion du moteur - borne 15 | 10A
- Caméra de recul vidéo | 10A
- Système d'assistance à la conduite | 10A
- Unité de contrôle du système de prévision de conduite adaptatif - borne 15 | 10A
F28. | Ralentisseur de freinage | 10A
- Embrayage hydraulique (ralentisseur-turbo-coupleur) | 10A
- Climatiseur électronique - borne 15 | 10A
F29. | Système de commande de la boîte de vitesses - borne 30.1 | 15A
- Poste de radio CB | 15A
F30. | Système de freinage - borne 30.2 | 20A
F31. | feu stop de remorque | 15A
F32. | Prises de courant 24 V | 25A
- Prise de courant auxiliaire 24 V | 25A
F33. | Feux supplémentaires de toit | 10A
- Transformateur de tension avec sortie à distance | 10A
F34. | Prise de courant haute tension 24 V | 25A
- Transformateur de tension 12 V | 25A
- Equipement électrique de la carrosserie d'autres fabricants | 15A
F35. | Réserve
F36. | Climatiseur électronique - borne 30 | 20A
F37. | Système de commande de boîte de vitesses - borne 30.2 | 15A
K1. | Gain - borne 15
K2. | Amplification - borne D+.
K3. | Gain - borne 15
K4. | refroidissement de l'huile de transmission
K5. | Renfort - borne 15
K6. | Feu de signalisation de freinage de la remorque
K7. | Relais bistable
K8. | Relais bistable
K9. | Réserve

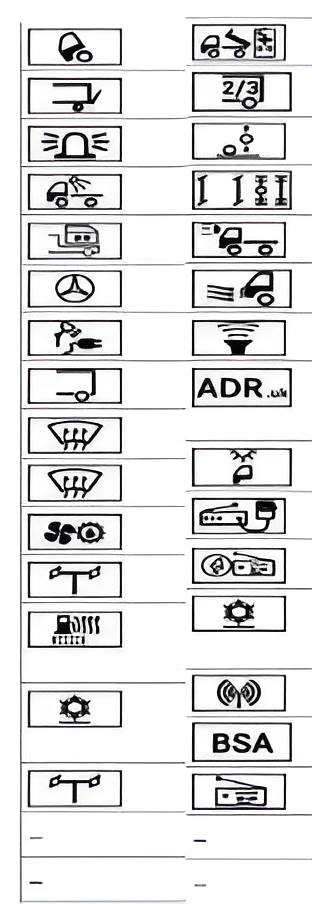

Sections de fusibles supplémentaires A1 et A2.

N° | Description | Ampères
A1 Panneau
F1. | Pompe de basculement de la cabine | 5A
F2. | Panneau de charge | 10A
F3. | Lampe de l'avertisseur sonore | 10A
F4. | Phare de travail | 10A
- Carrosserie de rechange | 10A
F5. | Étoile à trois branches Mercedes-Benz éclairée | 10A
- Prise pour projecteur portatif | 10A
F6. | Carrosserie électrique d'un autre fabricant | 15A
F7. | Pare-brise chauffant | 25A
F8. | pare-brise chauffant | 25A
F9. | Refroidissement de l'huile de la boîte de transfert | 10A
- Entraînement hydraulique supplémentaire (HAD) | 10A
F10. | Chauffage du préfiltre à carburant avec séparateur d'eau | 15A
F11. | Climatisation électrique à fonctionnement indépendant | 20A
F12. | Entraînement hydraulique supplémentaire (HAD) | 15A
F13. | Pièce de rechange
F14. | Réserve

A2 Tableau
F1. | Prise encastrée pour mises à niveau MEILLER | 10A
F2. | Système électrique de carrosserie d'autres carrossiers 2 et 3 | 20A
- Interrupteur d'axe de carrosserie supplémentaire | 20A
F3. | Axe supplémentaire commandé | 10A
F4. | Phare supplémentaire | 15A
F5. | Système de régulation d'air | 10A
F6. | Caisson de basses | 10A
F7. | Équipement conforme à l'ordonnance sur le transport de marchandises dangereuses par route, pour l'Angleterre 5A
F8. | Éclairage intérieur avec toit bas | 5A
F9. | Radio CB | 5A
F10. | Récepteur radio/système de navigation | 15A
F11. | Climatisation électrique indépendante | 5A
- Amplificateur d'antenne | 5A
- Assistant de changement de direction | 5A
F12. | Radio 12V | 10A
F13. | Réserve
F14. | Réserve

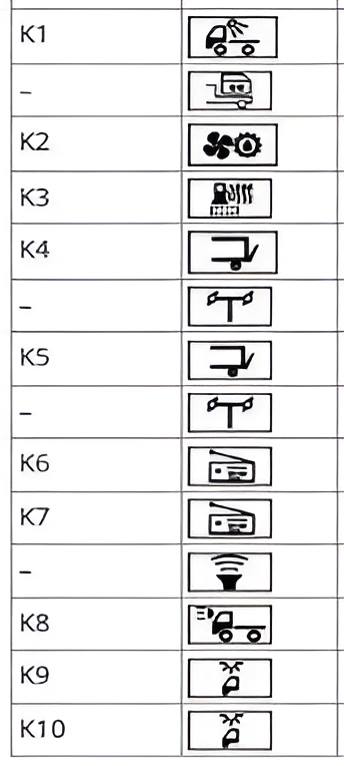

Panneau de relais A31

No. | Description
K1. | Phare de travail
- Corps de rechange
K2. | Refroidissement par huile de la boîte de transfert
K3. | Chauffage du préfiltre à carburant avec séparateur d'eau
K4. | Plateau de chargement
- Entraînement hydraulique auxiliaire (HAD) déconnectable
K5. | Hayon arrière
- Déconnexion de l'entraînement hydraulique auxiliaire (HAD)
K6. | Récepteur radio 12V - borne 58
K7. | Récepteur radio 12 V - borne 15R
- Caisson de basses
K8. | Phare supplémentaire - borne 58
K9. | Éclairage intérieur en cas de toit bas
K10. | Éclairage intérieur en cas de toit bas

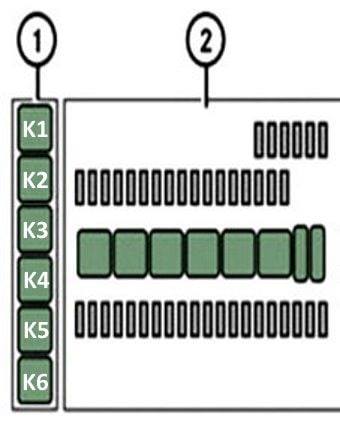

Tableau de relais A32

N° | Fonction
K1. | Chauffage du pare-brise
K2. | Chauffage du pare-brise
K3. | Phare de complément - borne 56a
K4. | Réserve
K5. | Réserve
K6. | Réserve

Type 2

Élément Description.
