Fusibles et relais Mercedes Actros MP2 / MP3, 2003 - 2012

L'Actros est une famille de gros camions et de tracteurs d'un poids total autorisé en charge de 18 à 25 tonnes. Ils sont produits depuis 1996. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans les Mercedes Actros de deuxième génération (désignation MP2) - 2003, 2004, 2005, 2006, 2007 et de troisième génération (désignation MP3) - 2008, 2009, 2010, 2011, 2012 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous mettrons également en évidence les fusibles de l'allume-cigare séparément.

Dans la cabine de conduite

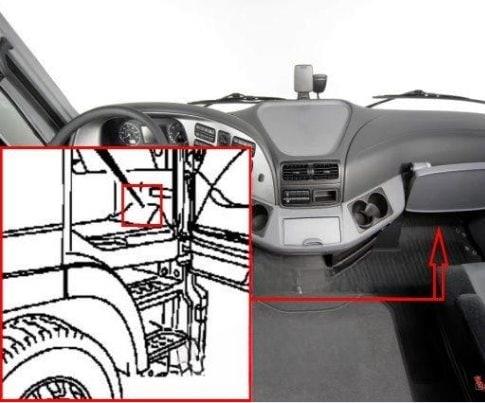

Il se trouve derrière le couvercle de protection dans l'espace pour les pieds, côté passager.

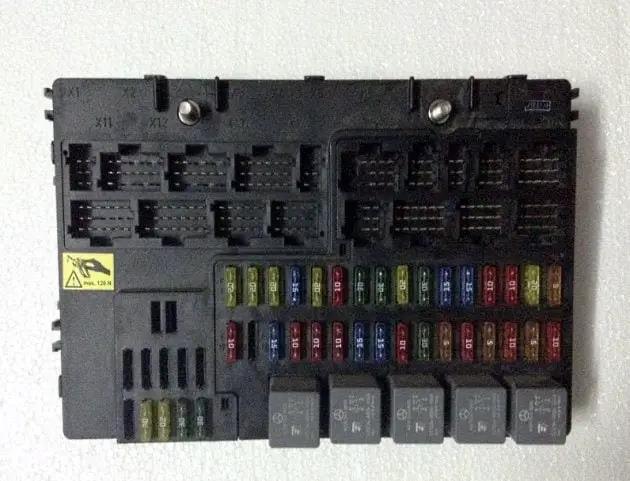

Vue générale.

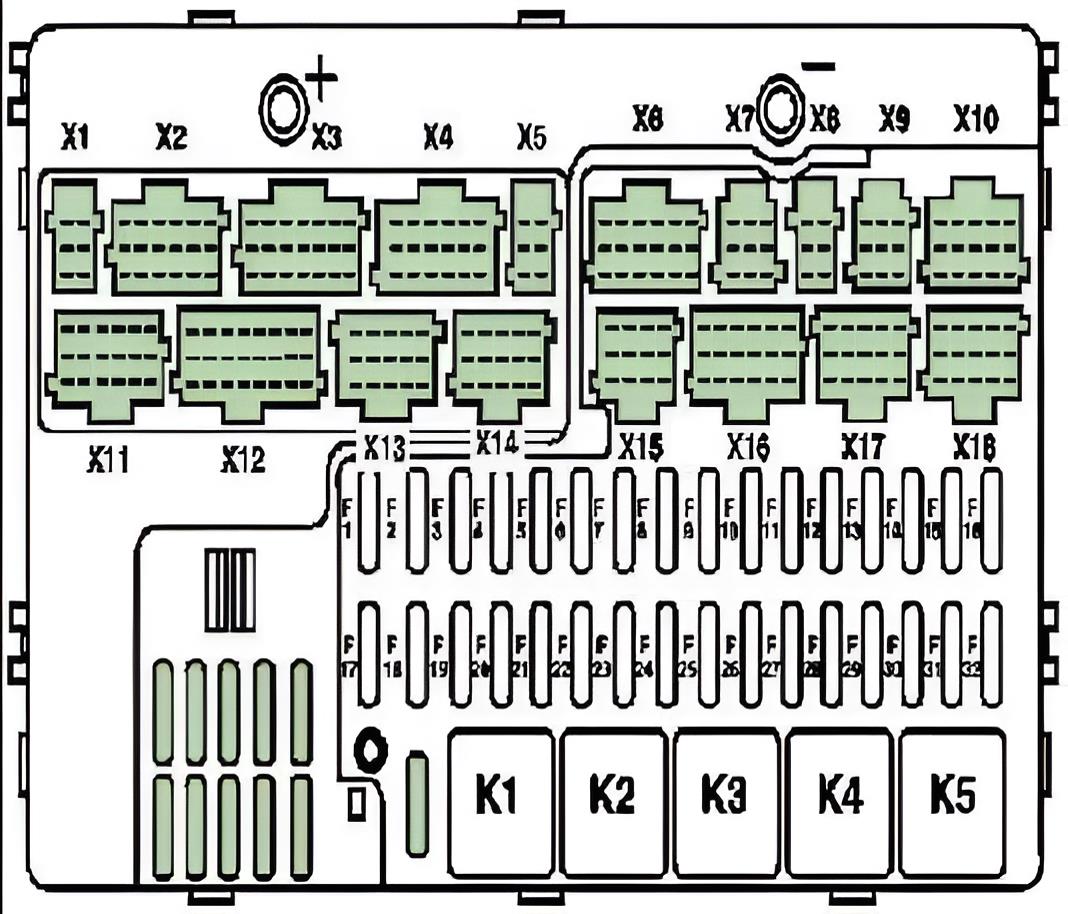

Schéma

No | Affectation | Ampère
K5. | Relais allume-cigare.
F1. | Porte conducteur (module de commande de porte), panneau de commande de chauffage, chauffage auxiliaire (sèche-cheveux) | 20A
F2. | inutilisé | 20A
F3. | porte passager (module de commande de porte) | 20A
F4. | levier de vitesses | 15A
F5. | Prise de remorque 15 broches | 20A
F6. | Tableau de commande modulaire MSF | 10A
F7. | Commande de frein du ralentisseur, module spécial paramétré, avertisseur d'alarme, réfrigérateur, transformateur (convertisseur) | 30A
F8. | Siège passager avec suspension d'amortissement, climatisation à l'arrêt, gyrophare, système de contrôle de la pression des pneus | 30A
F9. | Prise de remorque à 7 pôles | 30A
F10. | Régulateur de vitesse avec régulateur de distance de sécurité, coupe-batterie à distance, système de contrôle de la pression des pneus | 30A
F11. | Module de commande du système de freinage | 15A
F12. | Commande du levier de vitesses | 30A
F13. | Système stéréo, télématique | 20A
F14. | Module de régulation du trafic FR, contacteur d'allumage | 10A
F15. | Panneau de commande du chauffage | 20A
F16. | Lampe de lecture, éclairage du coffre | 10A
F17. | Tableau de bord, tachygraphe, connecteur de diagnostic | 10A
F18. | Toit ouvrant | 20A
F19. | Commande du système de freinage | 30A
F20. | Commande du changement de vitesse | 10A
F21. | Système de gestion du moteur, alternateur | 10A
F22. | Prise de remorque 7 pôles | 10A
F23. | Prise de remorque 15 pôles, - Prise de remorque 7 pôles | 15A
F24. | chauffage de batterie, chauffage de filtre Racor, électrovanne - séparateur d'humidité à deux chambres | 15A
F25. | Prise de diagnostic | 10A
F26. | chauffage électrique de la flamme, siège conducteur avec suspension d'amortissement, climatisation à l'arrêt, assistant de maintien de voie, entraînement supplémentaire électronique et hydraulique, moteur du pare-soleil, éclairage du compartiment moteur, côté coffre de chargement | 30A
F27. | Panneau de commande chauffage, télématique | 20A
F28. | Système de gestion du trafic | 10A
F29. | Commande du système de freinage | 10A
F30. | Ceintures de sécurité SRS, airbags, tableau de bord | 10A
F31. | Système audio, capteur de température de la cabine, prise 24 volts (allume-cigare) | 10A
F32. | Mercedes Actros Fusible allume-cigare, prise 12 volts | 10A
