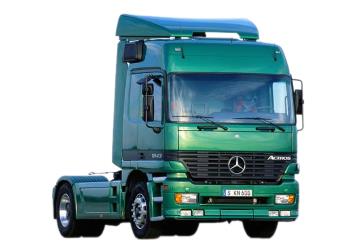

Fusibles et relais Mercedes Actros MP1, 1996 - 2003

L'Actros a été présenté pour la première fois en 1996, sa production a duré jusqu'en 2003 et il disposait de caractéristiques innovantes telles qu'un système de freinage pneumatique à commande électronique et des freins à disque intelligents. Le modèle le plus populaire était celui portant l'indice 1840. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Actros MP1 (première génération) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous mettrons également en évidence les fusibles de l'allume-cigare séparément.

Dans l'habitacle

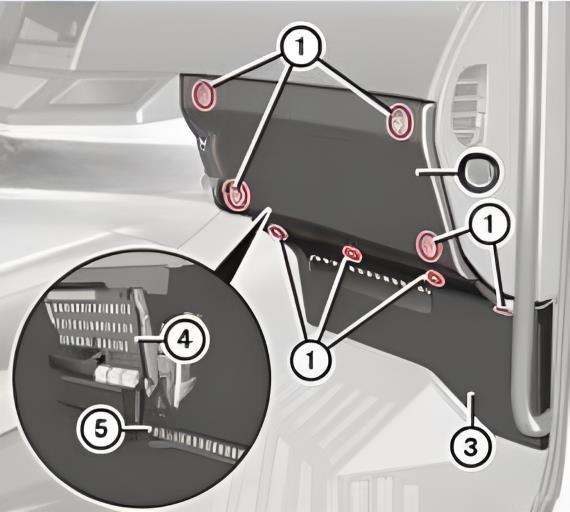

Il se trouve côté passager, sur le bord inférieur du tableau de bord. Pour y accéder, il faut retirer le cache de protection.

Vue générale.

Schéma

N° | Ampères | Affectation des fusibles et relais
F1. | 10A | Feux antibrouillard arrière, également sur la remorque
F2. | 10A | Éclairage du combiné d'instruments / éclairage des interrupteurs, essuie-phares, système de réglage de l'angle des phares, bloc de montage - borne 58
F3. | 10A | Indicateurs de direction supplémentaires
F4. | 10A | Capote relevable, radio 24 V, frein à main - borne 30
F5. | 10A | Phare de travail, RPLP (redevance poids lourds en fonction de la charge utile du véhicule) - borne 30
F6. | 10A | réserve
F7. | 15A | Bloc de fixation - Borne D+.
F8. | 10A | Rétroviseur chauffant
F9. | 15A | Prises d'alimentation 24 V
F10. | 10A | tachygraphe numérique, combiné d'instruments, connecteur de diagnostic - borne 30
F11. | 20A | Prise pour alimentation de la remorque - borne 30
F12. | 20A | Prise d'alimentation de l'ABS de la remorque - borne 30
F13. | 10A | éclairage intérieur, système Toll Collect - borne 30
F14. | 10A | Essuie-phares
F15. | 10A | Alternateur triphasé, boîte de vitesses, RPLP (frais de transport lourd selon la charge utile du véhicule) - borne 15
F16. | 10A | Entraînement de la prise de force
F17. | 20A | Ventilateur de chauffage, climatisation
F18. | 5A | Combiné d'instruments, radio, téléphone, mains libres, télécopieur - borne 15R
F19. | 10A | fusible allume-cigare Mercedes Actros
F20. | 15A | Unité d'interrupteur côté passager
F21. | Unité d'interrupteur sur la porte du conducteur
F22. | 10A | Système de lave-glace, signalisation d'urgence - Clip 30
F23. | 10A | Feux de croisement du côté droit
F24. | 10A | Feu de croisement gauche
F25. | 10A | Feux de route à droite
F26. | 10A | feux de route à gauche, allumer le témoin des feux de route
F27. | 10A | feu arrière, feu de position, feux de gabarit gauche, prise de remorque, système Toll Collect.
F28. | 10A | Feu arrière, feu de position, feux de gabarit droit, prise de remorque
F29. | 15A | Système de commande de la boîte de vitesses
F30. | 10A | Contrôle du fonctionnement du moteur - borne 15, GGVSE : interrupteur d'arrêt d'urgence
F31. | 10A | Unité de commutation de la porte du conducteur, réglage des rétroviseurs extérieurs, unité du système de post-traitement des gaz d'échappement - borne 15
F32. | 10A | transmission intégrale, système ESP®, chauffage additionnel à eau
F33. | 10A | système de lave-glace, système de signalisation d'urgence, prise de courant pour remorque - borne 15
F34. | 10A | Feu de signalisation de freinage, feu de recul, prise de remorque
F35. | 10A | détecteur de condensation, prise ABS de la remorque - borne 15
F36. | 15A | Chauffage d'appoint à l'eau chaude
F37. | 10A | Système de lavage de pare-brise
F38. | 10A | Tachygraphe numérique, combiné d'instruments, airbag - borne 15
F39. | 10A | Klaxon, système Toll Collect, connecteur de diagnostic, système FleetBoard®, distributeur - borne 15
F40. | 10A | Blocage du différentiel
F41. | 10A | Siège chauffant
K3. | Système ABS/BS/EPB
K4. | Relais de démarreur/batterie
K5. | D+
K6. | feu stop
K7. | Feux de recul

Fusibles supplémentaires

Schéma

N° | Ampères | Affectation
A1. | 10A | Chauffage additionnel Horloge, système FleetBoard®, système Toll Collect - borne 30
A2. | 20A | chauffage d'appoint
A3. | 15A | Verrouillage central
A4. | 15A | Système de fermeture confort
A5. | 10A | système de freinage électronique, prise pour lampe portative - borne 15
A6. | 15A | Prise d'alimentation 12 V
A7. | 10A | Convertisseur de tension 24 V / 12 V
A8. | 10A | Verrouillage central/confort, télécommande radio, frein ralentisseur
A9. | 10A | Sécheur d'air comprimé
A10. | 15A | Distributeur - borne 30
A11. | 15A | Unité d'installation GNC - borne 30
A12. | 10A | Tableau hydroélectrique
A13. | 10A | Commande de la boîte de vitesses
A14. | 10A | Phare de travail, frein ralentisseur
B1. | 20A | Dégivrage du pare-brise
B2. | 10A | Feux de jour
B3. | 10A | Dégivrage du pare-brise
B4. | 10A | Système de refroidissement de l'huile de transmission, boîte de refroidissement / 25A Système de refroidissement de l'huile de transmission Allison
B5. | 15A | Direction assistée électronique et hydraulique autonome
B6. | 10A | Direction assistée autonome électronique-hydraulique
B7. | 10A | Phares supplémentaires
B8. | 10A | Feu clignotant
B9. | 15A | Système de freinage électronique - borne 30
B10. | 10A | Panneau de commande du téléphone/système de navigation, téléphone mobile - borne 30
B11. | 10A | réserve
B12. | 10A | Panneau de commande du téléphone/système de navigation, téléphone mobile - borne 15
B13. | 20A | Pare-brise chauffant
B14. | 15A | Système de freinage électronique - borne 30
