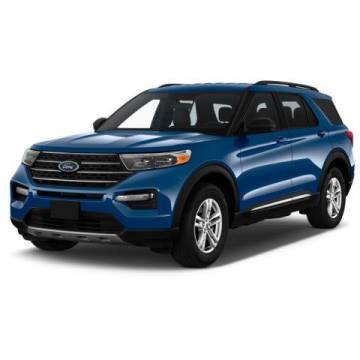

Ford a présenté la sixième génération de l'Explorer au Salon international de l'automobile d'Amérique du Nord (NAIAS) en janvier 2019. Ce modèle a également été commercialisé sur le marché européen entre 2019 et 2023. Contrairement au marché nord-américain, il a été vendu en Europe exclusivement en version hybride. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais du Ford Explorer de 6e génération (code carrosserie U625, plateforme CD6). Années de production : 2019, 2020, 2021, 2022, 2023, 2024, 2025.
Vous trouverez ici l'emplacement, la description et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur

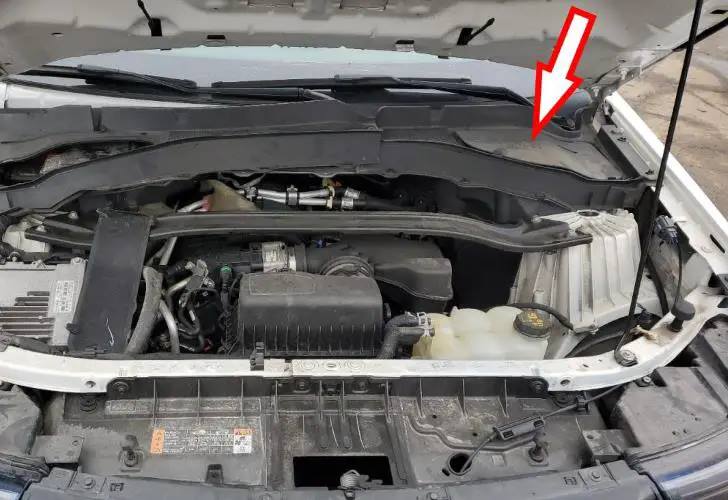

La boîte à fusibles se situe sur le côté gauche du compartiment moteur.

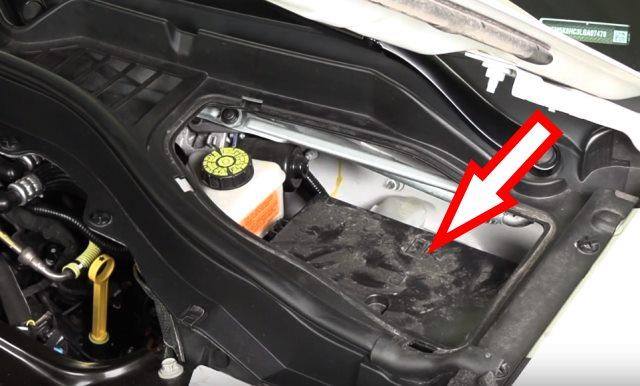

Pour y accéder, retirez le cache de protection et le couvercle en plastique du boîtier.

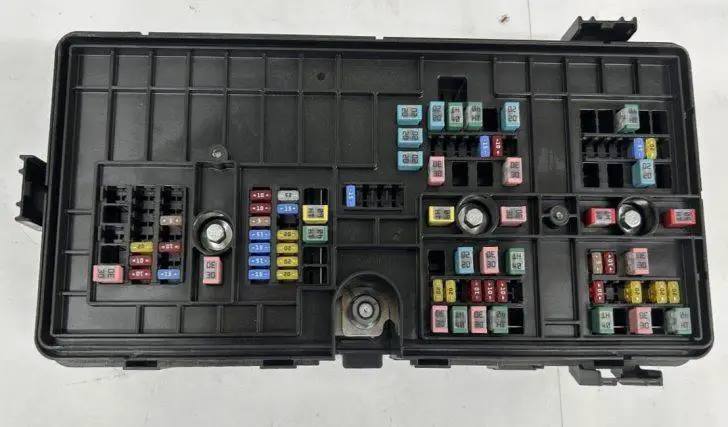

Vue d'ensemble.

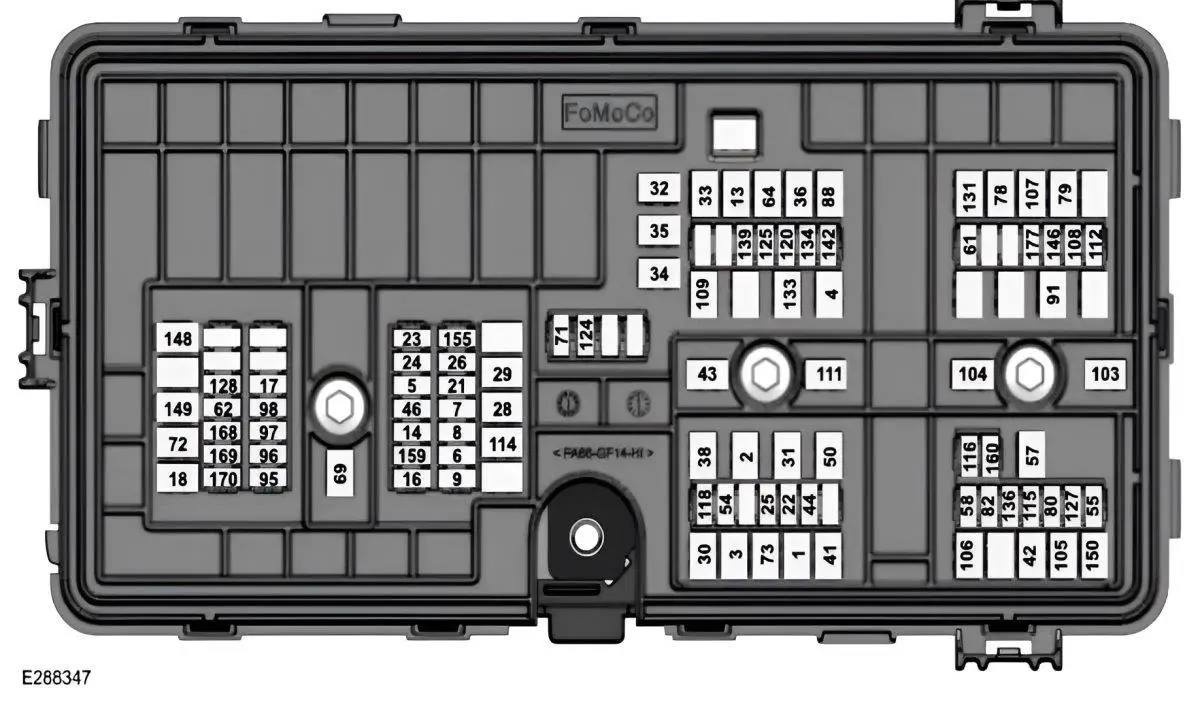

Schéma
N° | Description | Ampérage
1. | Module de commande de carrosserie (BCM) - Alimentation batterie n°1. | 40A
2. | Prise d'alimentation de la console centrale. | 20A
3. | Module de commande de carrosserie (BCM) - Alimentation batterie n°2. | 40A
4. | Pompe à carburant. | 30A
5. | Alimentation du module de commande du groupe motopropulseur (PCM). | 5A
6. | Alimentation du module de commande du groupe motopropulseur (PCM). | 20A
7. | Électrovanne de purge du canister. Module de diagnostic des fuites du système antipollution. Récupérateur de chaleur des gaz d'échappement (HEV). Vanne de régulation de pression du réservoir (HEV). Vanne de remplissage de carburant (PHEV). Électrovanne de coupure des vapeurs. Sonde lambda universelle. Sonde de contrôle du catalyseur. | 20A
8. | Bobine du relais de motoventilateur de refroidissement. Module de déconnexion de la batterie. Pompe à huile de boîte de vitesses. Pompe à liquide de refroidissement auxiliaire. Électrovanne de coupure de carburant (HEV). Vanne de régulation du liquide de refroidissement moteur. Volets de calandre actifs. | 20A
9. | Bobines d'allumage. | 20A
13. | Relais du pulseur d'air avant. | 40A
14. | Pompe à huile de boîte de vitesses. Embrayage variable du compresseur de climatisation. Pompes auxiliaires (HEV). | 15A
16. | Alimentation du relais de pompe de lave-glace avant et arrière. | 15A
17. | Indicateur d'état de charge (HEV). | 5A
18. | Démarreur. | 30A
21. | Correcteurs de portée des phares. Phares adaptatifs. | 10A
22. | Module de direction assistée électrique (EPAS). | 10A
23. | Module du système antiblocage (ABS) avec frein de stationnement intégré. | 10A
24. | Module de commande du groupe motopropulseur (PCM) / du groupe motopropulseur hybride. | 10A
25. | Capteur de qualité de l'air. Caméra 360° avec aide au stationnement. Caméra de recul. Système de surveillance des angles morts (BLIS). Module du régulateur de vitesse adaptatif. | 10A
26. | Module de commande de la boîte de vitesses (TCM). | 15A
28. | Électrovannes de l'ABS avec frein de stationnement intégré. | 40A
29. | Pompe de l'ABS avec frein de stationnement intégré. | 60A
30. | Module de siège conducteur. | 30A
31. | Module de siège passager. | 30A
32. | Allume-cigare avant. | 20A
33. | Prise d'alimentation du coffre. | 20A
34. | Prise d'alimentation arrière de la console centrale. | 20A
35. | Prise d'alimentation n°4. | 20A
36. | Convertisseur de tension (onduleur CA). | 40A
38. | Module de sièges climatisés/chauffants. | 30A
41. | Module de hayon électrique. | 30A
42. | Module de commande des freins de remorque. | 30A
43. | Module de commande de carrosserie (BCM). | 60A
44. | Contacteur des feux de stop. | 10A
46. | Module de commande de charge (HEV). | 15A
50. | Lunette arrière chauffante. | 40A
54. | Volant chauffant. | 20A
55. | Feux de position de remorque. | 20A
57. | Charge de batterie de remorque. | 30A
58. | Feux de recul de remorque. | 10A
61. | Module de sièges multicontours. | 15A
62. | Pompe de lave-phares. | 15A
64. | Module de transmission intégrale (4WD). | 40A
69. | Moteur d'essuie-glace avant. | 30A
71. | Moteur d'essuie-glace arrière. | 15A
72. | Rétroviseurs. | 20A
73. | Module de porte conducteur. | 30A
78. | Pare-brise chauffant (côté gauche). | 50A
79. | Pare-brise chauffant (côté droit). | 50A
80. | Module de remorquage. | 20A
82. | Rétroviseurs. | 20A
88. | Pulseur d'air arrière. | 20A
91. | Module d'éclairage de remorque. | 20A
95. | Module de commande radio intégré (HEV). | 15A
96. | Réserve. | 15A
97. | Compresseur de climatisation électrique (HEV). Chauffage haute tension CTP (HEV). | 10A
98. | Vanne proportionnelle de liquide de refroidissement de la batterie haute tension (HEV). | 10A
103. | Réserve. | 50A
104. | Réserve. | 50A
105. | Réserve. | 40A
106. | Réserve. | 40A
107. | Réserve. | 40A
108. | Réserve. | 20A
109. | Module de porte passager. | 30A
111. | Alimentation du module de commande de carrosserie (BCM) - Module de stabilisation de tension. | 30A
112. | Réserve. | 20A
114. | Réserve. | 50A
115. | Amplificateur audio. | 20A
116. | Réserve. | 5A
118. | Sièges chauffants (2e rangée). | 30A
120. | Injecteurs de carburant. | 15A
124. | Capteur de pluie. | 5A
125. | Port de charge USB 1. | 5A
127. | Amplificateur audio. | 20A
128. | Réserve. | 15A
131. | Module de sièges électriques. | 40A
133. | Dégivrage de l'essuie-glace avant (zone de repos). | 15A
134. | Système multimédia / d'infodivertissement. | 10A
136. | Réserve. | 20A
139. | Port de charge USB 2. | 5A
142. | Caméra frontale (aide à la conduite). | 5A
146. | Module de surveillance de la batterie (BMS). | 15A
148. | Module de phare gauche. | 30A
149. | Module de phare droit. | 30A
150. | Réserve. | 40A
155. | Module de commande de la boîte de vitesses (HEV). | 25A
159. | Convertisseur CC/CC (HEV). | 15A
160. | Réserve. | 10A
168. | Sectionneur d'alimentation basse tension. | 20A
169. | Pompe à liquide de refroidissement (HEV). | 10A
170. | Pompe à liquide de refroidissement de la batterie haute tension (HEV) / Avertisseur sonore pour piétons (HEV) (2021-2022). | 10A
177. | Réserve. | 10A
Dans l'habitacle

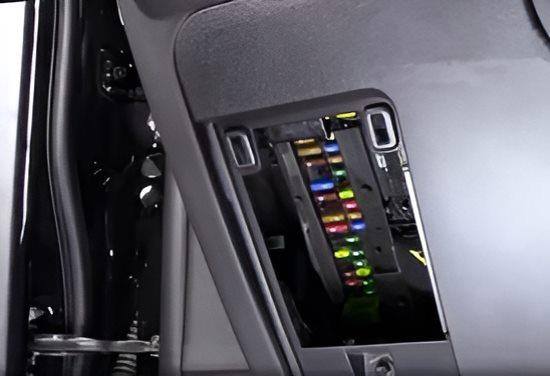

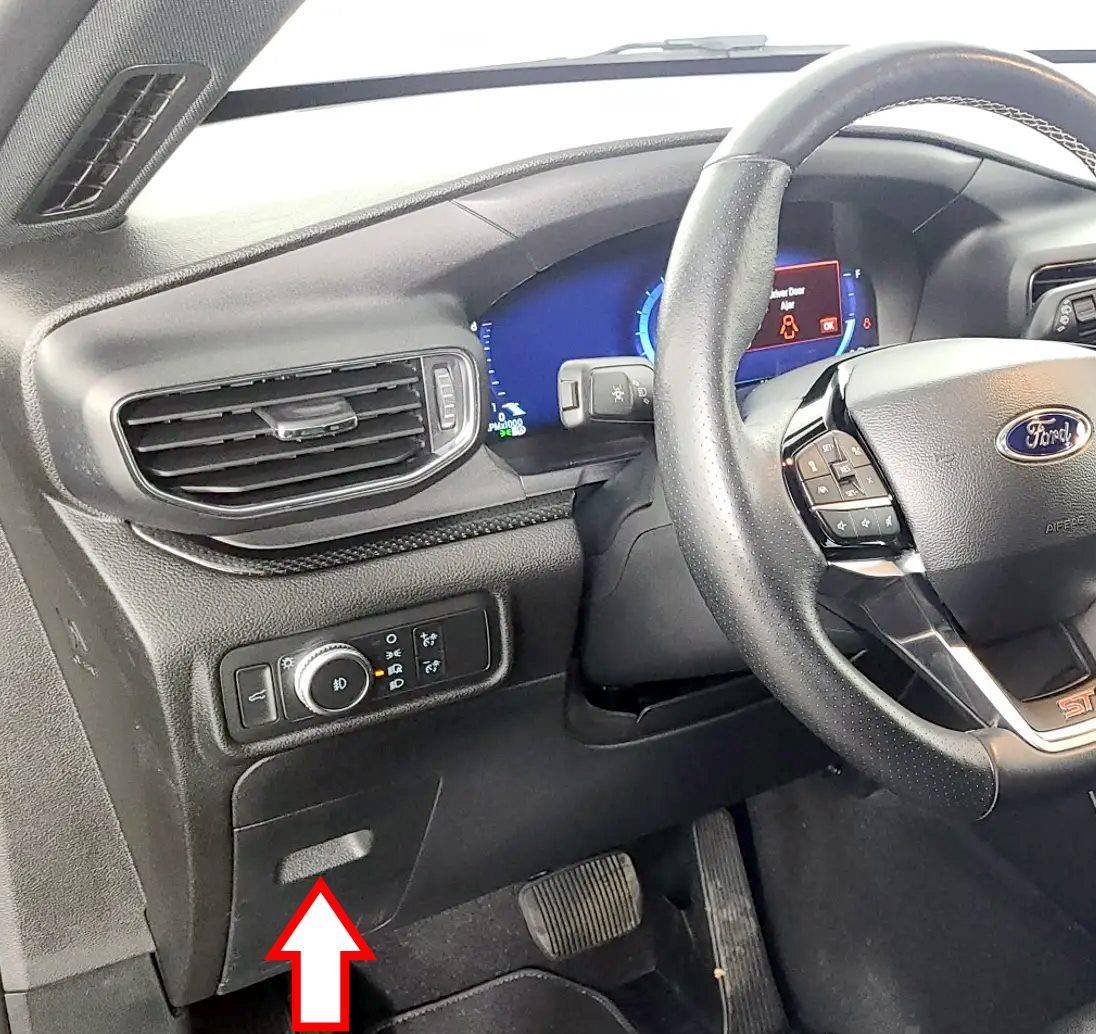

La boîte à fusibles se trouve sous le tableau de bord, côté conducteur.
Pour accéder au boîtier, retirez le couvercle en plastique.

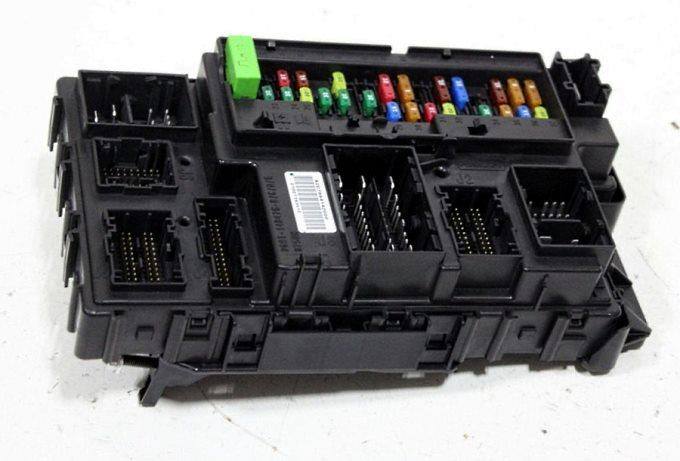

Exemple d'illustration.

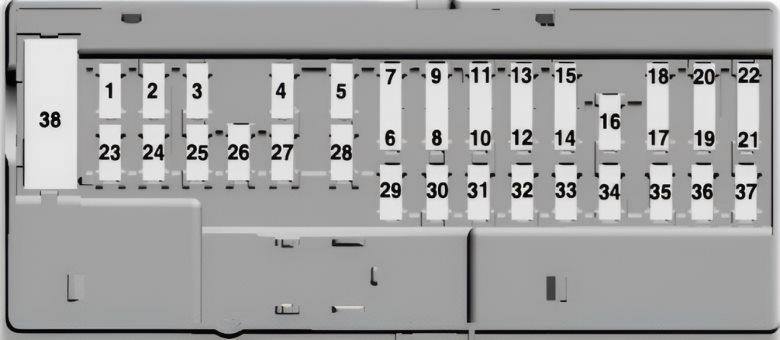

Schéma
N° | Affectation | Ampérage
1. | Non utilisé.
2. | Toit ouvrant. ERA-GLONASS. eCall. Module de commande télématique. Convertisseur de tension de la batterie. Platine de commandes de la porte conducteur. | 10A
3. | Commande de mémorisation du siège. Module de charge sans fil. Commandes des sièges. | 7,5A
4. | Réserve. | 20A
5. | Non utilisé.
6. | Non utilisé. | 10A
7. | Alimentation de la prise diagnostic (Smart Data Link). | 10A
8. | Modem télématique. Module de hayon mains libres. Module d'actionnement du hayon. | 5A
9. | Clavier de déverrouillage (SecuriCode). Commande de climatisation arrière. | 5A
10. | Non utilisé.
11. | Non utilisé.
12. | Panneau de commande de climatisation. Module de commande. | 7,5A
13. | Module de commande de colonne de direction. Prise diagnostic. Combiné d'instruments. | 7,5A
14. | Réserve. | 15A
15. | Système SYNC. Panneau de commande intégré (ICP). | 15A
16. | Non utilisé.
17. | Module de commande des phares. | 7,5A
18. | Réserve. | 7,5A
19. | Commutateur d'éclairage. Bouton de démarrage/arrêt du moteur. | 5A
20. | Contacteur d'allumage. Module de commande télématique. Verrouillage électronique de la colonne de direction. | 5A
21. | Non utilisé. | 5A
22. | Avertisseur sonore pour piétons (HEV). | 5A
23. | Réserve. | 30A
24. | Toit ouvrant. | 30A
25. | Réserve. | 20A
26. | Réserve. | 30A
27. | Réserve. | 30A
28. | Réserve. | 30A
29. | Réserve. | 15A
30. | Connecteur de frein de remorque. | 5A
31. | Sélecteur de mode de conduite / tout-terrain. Module émetteur-récepteur. | 10A
32. | Module de commande audio (ACM). | 20A
33. | Non utilisé.
34. | Relais de démarreur. | 30A
35. | Réserve. | 5A
36. | Module d'aide au stationnement. Module de traitement d'image A (IPMA). | 15A
37. | Réserve. | 20A
38. | Lève-vitres électriques arrière (gauche et droit). | 30A
