Fusibles et relais Ford Explorer 5 (U502), 2010 - 2016

La cinquième génération du tout-terrain Ford Explorer se caractérisait par l'abandon de la structure du châssis au profit d'une carrosserie portante. La base technique se caractérise par toute une série d'emprunts inter-marques. Le modèle est construit sur la plate-forme D4, qui était une évolution de la plate-forme D3, et cette dernière est basée sur la plate-forme P2, développée à l'origine par des ingénieurs de Volvo. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford Explorer 5 (cinquième génération ; marque de corps U502) 2010, 2011, 2012, 2013, 2014, 2015, 2016 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

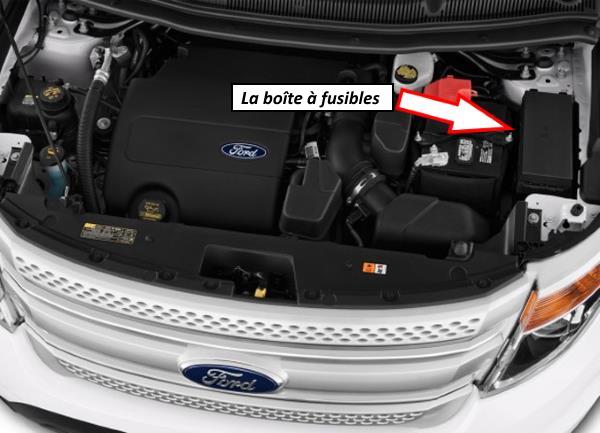

La boîte à fusibles se trouve à proximité de la batterie. Elle est recouverte d'un couvercle en plastique.

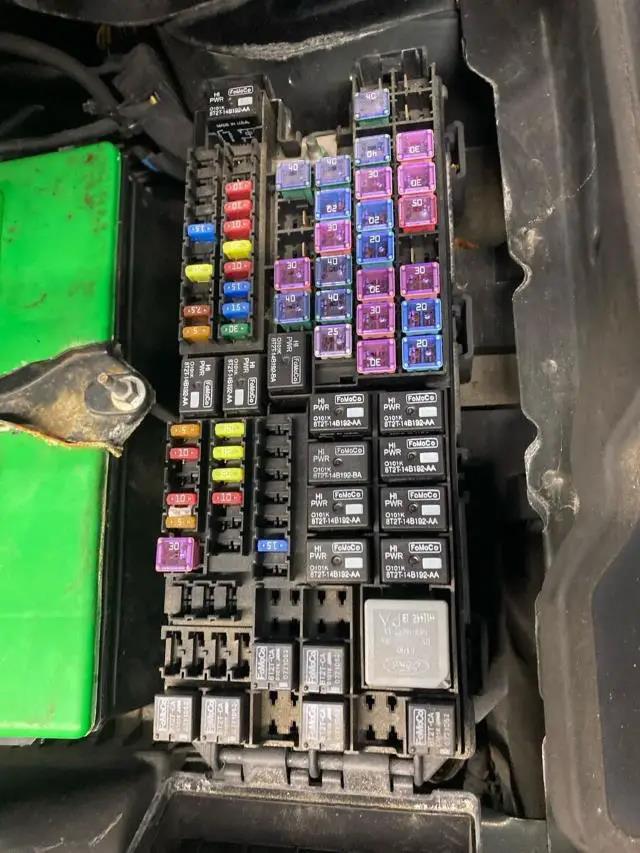

Vue générale.

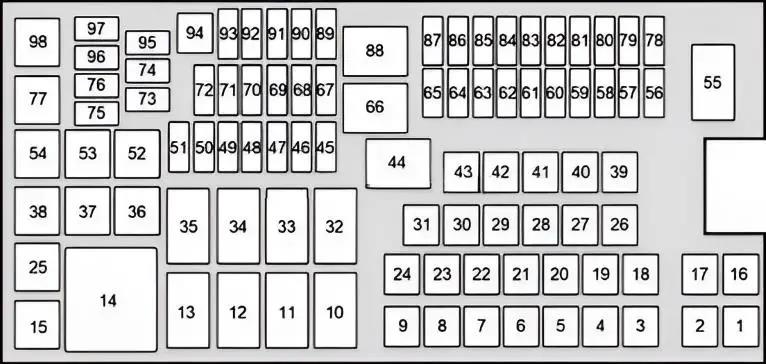

Schéma

No | Affectation des fusibles | Ampères
1. | vide
2. | vide
3. | Module de commande de freinage de la remorque | 30A
4. | Essuie-glace, lave-glace | 30A
5. | Pompe du système de freinage antiblocage (ABS) | 50A
6. | vide
7. | Hayon à commande électrique | 30A
8. | Toit ouvrant transparent | 20A
9. | Prise 2 (console arrière) | 20A
16. | vide
17. | Prise 110 V AC | 40A
18. | Moteur de ventilateur avant | 40A
19. | Démarreur | 30A
20. | Prise 1 (fusible allume-cigare Ford Explorer) | 20A
21. | Prise 3 (coffre à bagages) | 20A
22. | Module de siège troisième rangée | 30A
23. | Siège conducteur électrique, module de mémoire | 30A
24. | Relais de charge de la batterie de la remorque (TT) | 30A
26. | Dégivrage de la lunette arrière, rétroviseurs extérieurs chauffants | 40A
27. | Circuit d'alimentation (console) | 20A
28. | Régulation de la climatisation des sièges | 30A
29. | Circuit électrique du ventilateur de refroidissement du moteur 1 (haute vitesse), fusible primaire des ventilateurs de refroidissement du moteur 1 et 2 (basse vitesse) | 40A
30. | Fusible du circuit électrique du ventilateur de refroidissement du moteur 2 en mode haute vitesse | 40A
31. | Fusible secondaire du circuit électrique des moto-ventilateurs de refroidissement 1 et 2 en basse vitesse | 25A
39. | Moteur électrique du ventilateur auxiliaire | 40A
40. | vide
41. | Sièges arrière chauffants | 30A
42. | Siège passager avant | 30A
43. | Valves ABS | 40A
45. | Capteur de pluie | 5A
46. | vide
47. | vide
48. | vide
49. | vide
50. | Rétroviseurs extérieurs chauffants | 15A
51. | vide
56. | Module de commande de la boîte de vitesses | 15A
57. | Phare gauche avec lampe à décharge haute pression | 20A
58. | Capteur de l'alternateur | 10A
59. | Interrupteur marche/arrêt des freins (SBI) | 10A
60. | Double éclairage de la remorque | 10A
61. | Déverrouillage de siège deuxième rangée | 20A
62. | Couplage de la climatisation | 10A
63. | Clignotants de remorque/feux stop (TT) | 15A
64. | Essuie-glace arrière | 15A
65. | Module de carburant/fusible de la pompe à essence | 30A
67. | Alimentation électrique du véhicule (VPWR) 2 (composants de la chaîne cinématique liés aux gaz d'échappement) | 20A
68. | VPWR 4 (bobines d'allumage) | 20A
69. | VPWR 1 (PCM) | 20A
70. | VPWR 3 (bobine), module des quatre roues motrices, commande variable du compresseur de climatisation (A/C) | 10A
71. | vide
72. | vide
73. | vide
74. | vide
75. | vide
76. | vide
78. | Phare droit avec lampes à décharge | 20A
79. | Régulateur de vitesse adaptatif (ACC) | 5A
80. | vide
81. | Réserve
82. | Lave-glace arrière | 15A
83. | vide
84. | Feux de position de la remorque | 20A
85. | vide
86. | Alimentation en courant continu du PCM, du relais PCM, de l'électrovanne de purge de l'adsorbeur | 7,5A
87. | Enroulement du relais de démarreur 5A
89. | Bobine de relais du ventilateur avant, module d'amplification de la direction assistée électrique (EPAS) | 5A
90. | RSM, FCM, ECM (moteur 2.0L) | 10A
91. | Mode d'alimentation auxiliaire | 10A
92. | Module ABS, démontage en usine et remplissage | 10A
93. | Moteur de ventilateur arrière, dégivrage de la lunette arrière, relais de charge de batterie pour remorque tractée (TT) | 5A
94. | Fonctionnement/démarrage du tableau de fusibles de l'habitacle | 30A
95 | vide
96. | vide
97. | vide

No. | Affectation des relais
10. | Déverrouillage des sièges arrière de la troisième rangée
11. | Chauffage de la lunette arrière
12. | Charge de la batterie de la remorque tractée
13. | Démarreur
14. | Ventilateur de refroidissement du moteur 2 haute vitesse
15. | Relais de pompe à essence
25. | vide
32. | Moteur de ventilateur du climatiseur auxiliaire
33. | Ventilateur de refroidissement moteur 2 basse vitesse 1 et 2
34. | moteur du ventilateur
35. | haute vitesse du ventilateur de refroidissement du moteur 1, relais 1 basse vitesse des ventilateurs de refroidissement du moteur 1 et 2
36. | vide
37. | Clignotant droit/feu stop de la remorque
38. | Feux de recul de la remorque
44. | Lave-glace arrière
52. | vide
53. | Relais clignotant gauche/feu stop de la remorque
54. | vide
55. | Essuie-glace
66. | Module de commande de la chaîne cinématique (PCM)
77. | Relais de feux de position de remorque
88. | Relais de démarrage
98. | Relais d'embrayage du compresseur de climatisation

À l'intérieur du véhicule

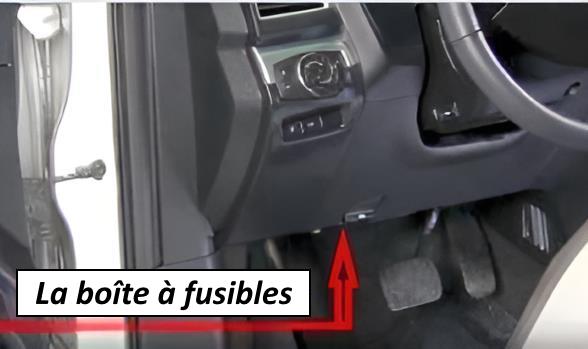

La boîte à fusibles se trouve sous le tableau de bord, côté conducteur.

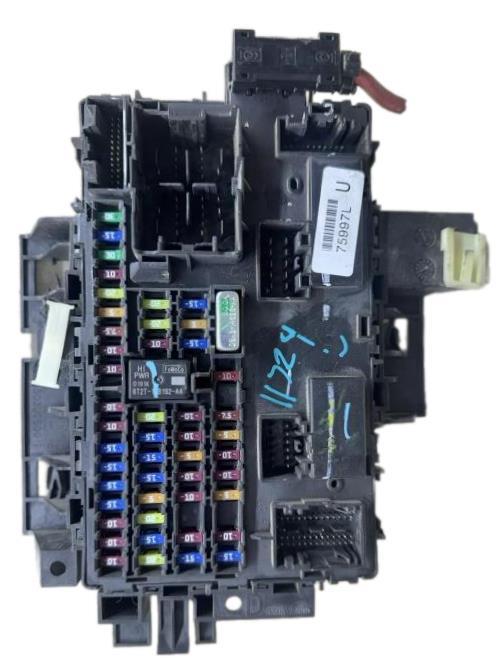

La photo est un exemple de conception.

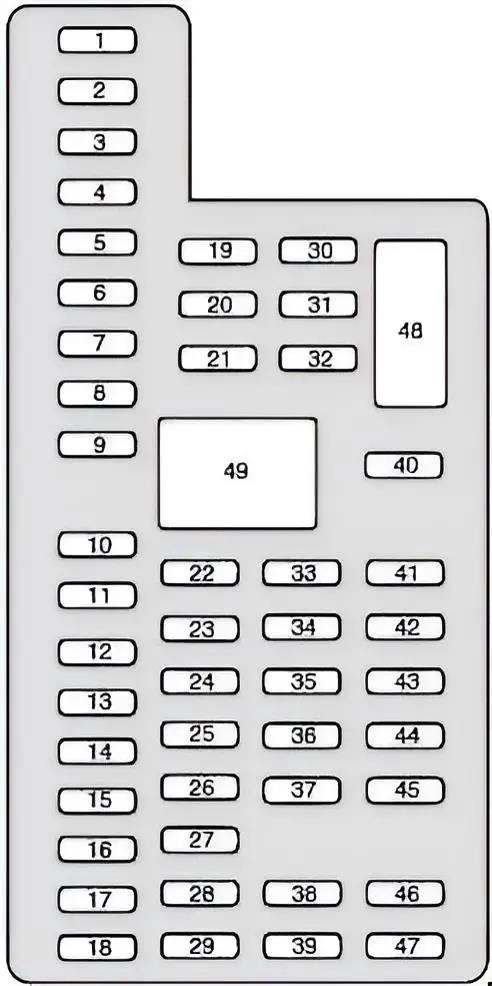

Schéma

N° | Affectation des fusibles | Ampères
1. | Lève-vitre avant côté conducteur avec fonction One-Touch | 30A
2. | Roue de secours | 15A
3. | Lève-vitre avant côté passager avec fonction One-Touch | 30A
4. | Éclairage intérieur commutable en option (console de toit, deuxième rangée, coffre), lampe de boîte à gants, lampes rabattables des deuxième et troisième rangées de sièges, éclairage du pare-soleil | 10A
5. | Amplificateur | 20A
6. | Réserve | 5A
7. | Alimentation pour module logique de mémoire de position de siège | 7,5A
8. | Réserve | 10A
9. | Écran radio 4 pouces (SYNC), module logique pour hayon électrique, habillage électronique | 10A
10. | Relais de mode/alimentation des équipements supplémentaires (essuie-glace, lave-glace arrière), capteur de pluie | 10A
11. | Tableau de bord, écran de projection sur le pare-brise | 10A
12. | Éclairage des repose-pieds (console de toit, deuxième rangée, coffre), éclairage du soubassement, éclairage LED de la console, rétroéclairage | 15A
13. | Clignotants droits, clignotants droits/feux stop de remorque (TT) | 15A
14. | Clignotants gauche, clignotants gauche/feux stop de remorque (TT) | 15A
15. | Feux de recul, feux stop, feux stop supplémentaires | 15A
16. | Phare pour feux de croisement (droit) | 10A
17. | Phare pour feu de croisement (gauche) | 10A
18. | Éclairage du clavier, déverrouillage de la pédale de frein (BSI), témoin d'activation du bouton de démarrage, système antivol passif (PATS), démarrage du module de commande de la transmission (TCM), alimentation électrique pour le réglage de la hauteur des sièges arrière | 10A
19. | Alimentation électrique pour mémoire de siège | 20A
20. | Serrures | 20A
21. | Accès intelligent (IA), clavier | 10A
22. | Relais d'avertisseur / Avertisseur sonore | 20A
23. | Module de commande au volant, accès intelligent (IA), interrupteur de phares | 15A
24. | Connecteur de données, module de commande au volant | 15A
25. | Déverrouillage du hayon du coffre à bagages | 15A
26. | Module de fréquence radio | 5A
27. | Module d'accès intelligent | 20A
28. | Interrupteur d'allumage, démarrage par simple pression sur un bouton | 15A
29. | Module radio, système de positionnement global (GPS) | 20A
30. | Feux de position avant | 15A
31. | Commande de frein de remorque | 5A
32. | Prise de courant alternatif 110 V, rétroviseurs rabattables électriquement, lève-vitres électriques avant avec fonction One-Touch, serrures de porte éclairées, interrupteur de mémoire éclairé | 15A
33. | Détecteur de présence du conducteur et du passager | 10A
34. | Détecteur d'angle mort, caméra de recul, système de surveillance de l'espace arrière | 10A
35. | Écran de projection dans le pare-brise, capteur d'humidité de la climatisation, système d'adaptation au terrain, commutateur d'aide au démarrage en côte, capteur de commutateur de phares | 5A
36. | Chauffage du volant | 10A
37. | Module de commande des airbags et des rétracteurs de ceinture | 10A
38. | Rétroviseurs avec anti-éblouissement automatique, toit ouvrant électrique | 10A
39. | Rideaux de feux de route | 15A
40. | Feux arrière, feux de plaque d'immatriculation, feux de gabarit de remorque | 10A
41. | Coupure de la boîte de vitesses surmultipliée, mode remorquage/transport de charge | 7,5A
42. | Roue de secours | 5A
43. | Réserve | 10A
44. | Réserve | 10A
45. | Réserve | 5A
46. | Module de commande de climatisation | 10A
47. | Feux antibrouillard, alimentation des clignotants dans les rétroviseurs droit et gauche | 15A
48. | Coupe-circuit : lève-vitre arrière, lève-vitre passager, abaissement progressif (côté conducteur uniquement), commutateur de lève-vitre porte conducteur | 30A
49. | Relais de temporisation de coupure de l'équipement supplémentaire (calculateur de systèmes de carrosserie)
