Le Ford Explorer de l'année-modèle 2014 a bénéficié de modifications esthétiques sur sa face avant, touchant notamment les blocs optiques, le pare-chocs et la calandre. Le restylage a également concerné la partie arrière, avec un nouveau design pour les feux et le diffuseur. Dans cet article, nous détaillons l'affectation des fusibles et des relais du Ford Explorer 5 (cinquième génération ; version restylée ; code carrosserie U502 ; plateforme D4). Années de production : 2014, 2015, 2016, 2017, 2018, 2019.
Vous trouverez ici l'emplacement, la description et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur

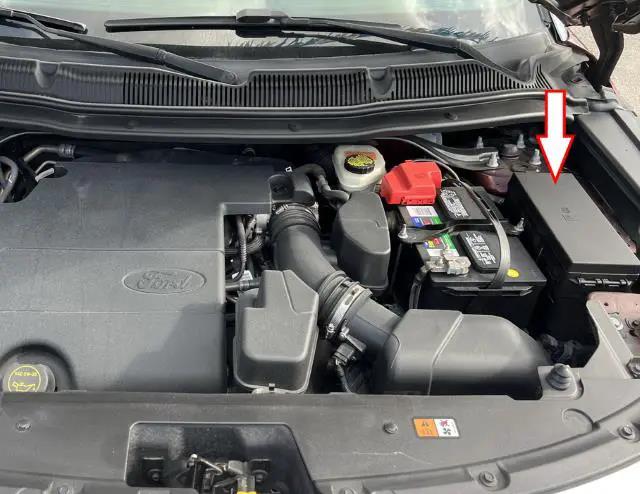

La boîte à fusibles est située à côté de la batterie. Elle est protégée par un couvercle en plastique.

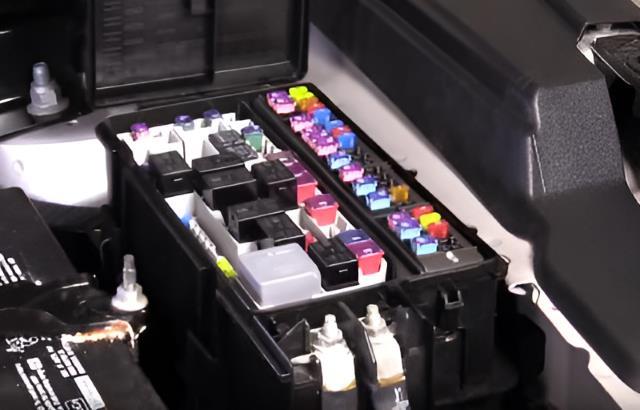

Procédure d'accès.

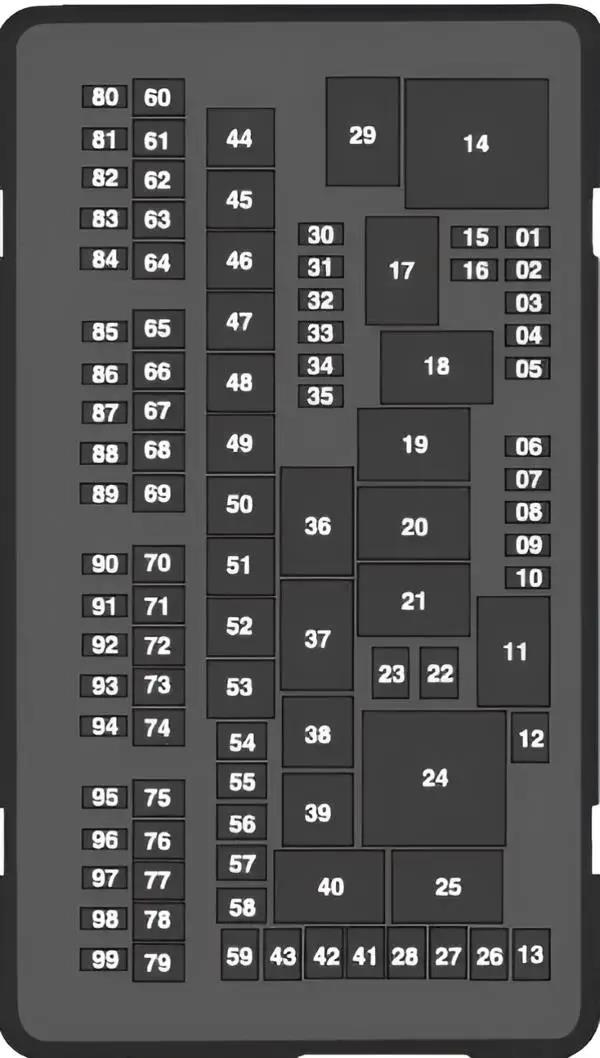

Schéma d'implantation
N° | Affectation | Calibre
1. | Alimentation du module de commande du groupe motopropulseur (PCM) | 20A
2. | Émissions moteur (témoin d'anomalie MIL) | 20A
3. | Bobine du relais d'embrayage du compresseur de climatisation, VACC, volets d'air actifs de calandre | 20A
4. | Bobines d'allumage | 20A
5. | Emplacement libre
6. | Emplacement libre
7. | Emplacement libre
8. | Emplacement libre
9. | Emplacement libre
10. | Rétroviseurs extérieurs dégivrants | 15A
12. | Lunette arrière dégivrante | 40A
13. | Emplacement libre
15. | Alimentation du relais d'avertisseur sonore | 20A
16. | Alimentation du relais d'embrayage du compresseur de climatisation | 10A
22. | Relais de motoventilateur de refroidissement n° 2 | 25A
23. | Emplacement libre
24. | Emplacement libre
25. | Emplacement libre
26. | Électrovannes du système antiblocage (ABS) | 30A
27. | Alimentation du relais du circuit de charge de la batterie de remorque | 30A
28. | Emplacement libre
30. | Réglage de la hauteur des phares | 10A
31. | Direction assistée électrique (DAE) | 10A
32. | Module du système antiblocage (ABS) | 10A
33. | Module de commande du groupe motopropulseur (ISPR) | 10A
34. | Système de surveillance des angles morts (BLIS), régulateur de vitesse adaptatif (ACC), caméra avant, caméra de recul | 10A
35. | Emplacement libre
41. | Pulseur de climatisation arrière | 40A
42. | Emplacement libre
43. | Pulseur de climatisation avant | 40A
44. | Module de maintien de tension (VQM) | 50A
45. | Relais de motoventilateur de refroidissement n° 1 | 40A
46. | Module de freinage de remorque | 30A
47. | Emplacement libre
48. | Bus RP1 du module de commande de carrosserie (BCM) | 50A
49. | Emplacement libre
50. | Bus RP2 du module de commande de carrosserie (BCM) | 50A
51. | Relais de motoventilateur de refroidissement n° 3 | 50A
52. | Pompe du système antiblocage (ABS) | 60A
53-55. | Emplacement libre
56. | Convertisseur de tension (onduleur) | 40A
57-59. | Emplacement libre
60. | Prise de courant (console avant) | 20A
61. | Emplacement libre
62. | Prise de courant (tableau de bord) | 20A
63. | Fusible de pompe à carburant | 30A
64. | Emplacement libre
65. | Prise de courant (2e rangée, sans ports USB) | 20A
66. | Emplacement libre
67. | Prise de courant (coffre) | 20A
68. | Emplacement libre
69. | Hayon motorisé | 30A
70. | Feux stop et clignotants de remorque (gauche/droit) | 20A
71. | Emplacement libre
72. | Sièges chauffants et climatisés | 30A
73. | Module de siège conducteur, alimentation des réglages électriques du siège conducteur | 30A
74. | Alimentation des réglages électriques du siège passager | 30A
75. | Moteur d'essuie-glace avant | 30A
76. | Emplacement libre
77. | Emplacement libre
78. | Relais du système de rabattement électrique des sièges (3e rangée) | 30A
79. | Relais de démarreur | 30A
80. | Emplacement libre
81. | Relais des feux de recul de la remorque | 10A
82. | Verrouillage électrique de la colonne de direction | 20A
83. | Contacteur de position de la pédale de frein | 10A
84. | Emplacement libre
85. | Ports de recharge USB de la 2e rangée (selon équipement) | 5A
86-91. | Emplacement libre
92. | Relais du module de siège multicontour conducteur | 15A
93. | Capteur de charge de l'alternateur | 10A
94. | Relais de pompe de lave-glace arrière | 15A
95. | Relais d'essuie-glace arrière | 15A
96. | Alimentation de la bobine du relais du module de commande du groupe motopropulseur | 10A
97. | Capteur de pluie | 5A
98. | Moteurs de rabattement des sièges (2e rangée) | 20A
99. | Relais des feux de position de la remorque | 20A
11. | Motoventilateur de refroidissement droit n° 3
14. | Module de commande du groupe motopropulseur (PCM)
17. | Relais de lunette arrière et de rétroviseurs extérieurs dégivrants
18. | Relais du pulseur de climatisation arrière
19. | Emplacement vide
20. | Motoventilateur de refroidissement gauche
21. | Relais de commande série/parallèle des motoventilateurs de refroidissement
29. | Relais d'alimentation après contact / démarrage
36. | Motoventilateur électrique
37. | Circuit de charge de la batterie de remorque
38. | Relais d'embrayage du compresseur de climatisation
39. | Relais d'avertisseur sonore
40. | Emplacement vide
Dans l'habitacle

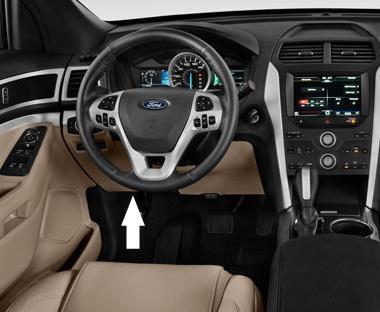

La boîte à fusibles est située sous le tableau de bord, du côté conducteur.

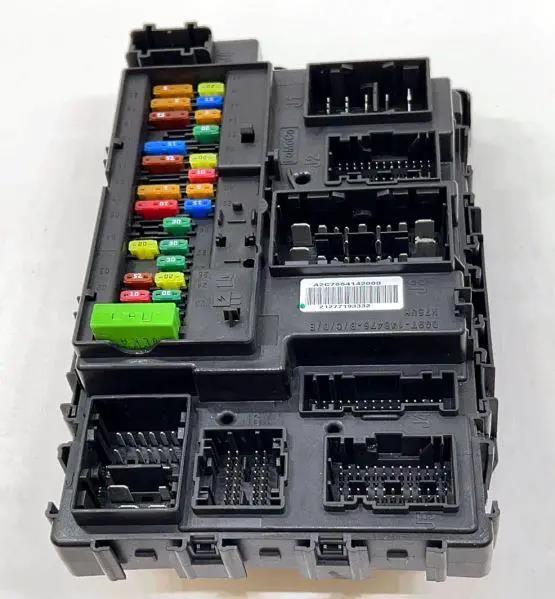

Vue d'ensemble.

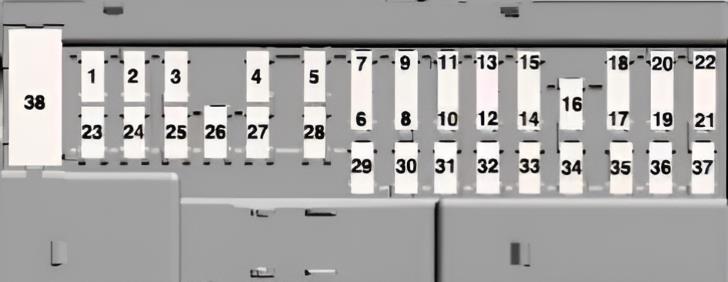

Schéma d'implantation
N° | Affectation | Calibre
1. | Éclairage intérieur, économiseur de batterie | 10A
2. | Contacteur de mémorisation de position du siège conducteur (à réglage électrique) | 7,5A
3. | Relais de déverrouillage de la porte conducteur | 20A
4. | Module de commande du frein de remorque électrique optionnel | 5A
5. | Module des sièges chauffants arrière | 20A
6-9. | Emplacement libre
10. | Clavier d'accès sans clé SecuriCode, commande d'ouverture automatique du hayon | 5A
11. | Module de commande de la climatisation arrière | 5A
12. | Module de commande de la climatisation avant | 7,5A
13. | Combiné d'instruments, module de passerelle intelligente (Smart Data Link), module de commande de la colonne de direction | 7,5A
14. | Emplacement libre
15. | Prise de diagnostic (OBD II / Smart Data Link), alimentation de l'écran de pavillon | 10A
16. | Emplacement libre
17. | Commande intégrée du tableau de bord (platine électronique) | 5A
18. | Bouton de démarrage Start/Stop, contacteur d'allumage / antivol de direction | 5A
19. | Contacteur de commande de boîte de vitesses (mode remorquage) | 7,5A
20. | Emplacement libre
21. | Sélecteur du système de gestion de terrain (Terrain Management System), affichage de pavillon, capteur d'humidité | 5A
22. | Capteur de classification de l'occupant (détection conducteur/passager) | 5A
23. | Circuit de temporisation des accessoires, vitres électriques, toit ouvrant, relais de rétroviseurs, convertisseur continu-continu, rétroéclairage des commandes et lève-vitres | 10A
24. | Relais de verrouillage centralisé | 20A
25. | Moteur de lève-vitre séquentiel avant gauche, module de porte | 30A
26. | Moteur de lève-vitre séquentiel avant droit, module de porte | 30A
27. | Toit ouvrant panoramique | 30A
28. | Amplificateur audio Sony (10 canaux) | 20A
29. | Amplificateur audio Sony (14 canaux) | 30A
30. | Emplacement libre
31. | Emplacement libre
32. | Système SYNC, module GPS, écran multifonction, récepteur radiofréquences | 10A
33. | Autoradio / Récepteur radio | 20A
34. | Relais d'alimentation principale (contact/démarrage) | 30A
35. | Module de commande du système de retenue (airbags et prétensionneurs de ceintures) | 5A
36. | Système d'alerte de franchissement de ligne, commutation automatique des feux de route, rétroviseur intérieur électrochrome, commande des sièges arrière chauffants | 15A
37. | Volant chauffant | 20A
38. | Moteur de lève-vitre avant gauche, moteurs de lève-vitre arrière | 30A
Vidéo explicative pour accéder aux boîtes de distribution d'énergie.
