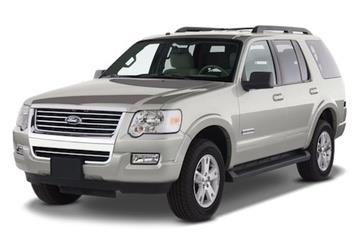

Le Ford Explorer (U251) a été lancé en 2005. Ce modèle rompt radicalement avec son prédécesseur ainsi qu'avec les deux premières générations. Il repose sur une nouvelle plateforme dotée d'un châssis fourni par Magna International ; si l'empattement reste inchangé, la rigidité du cadre a été considérablement accrue. Dans cet article, nous détaillons l'affectation des fusibles et des relais du Ford Explorer (quatrième génération, code carrosserie U251). Années de production : 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Vous trouverez ci-dessous les emplacements, les descriptions et les visuels des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur

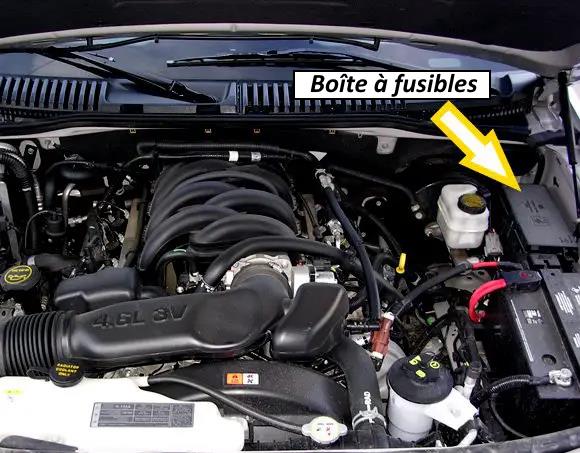

La boîte à fusibles est située sur le côté droit, derrière le cache en plastique.
Exemple d'illustration.
Schémas

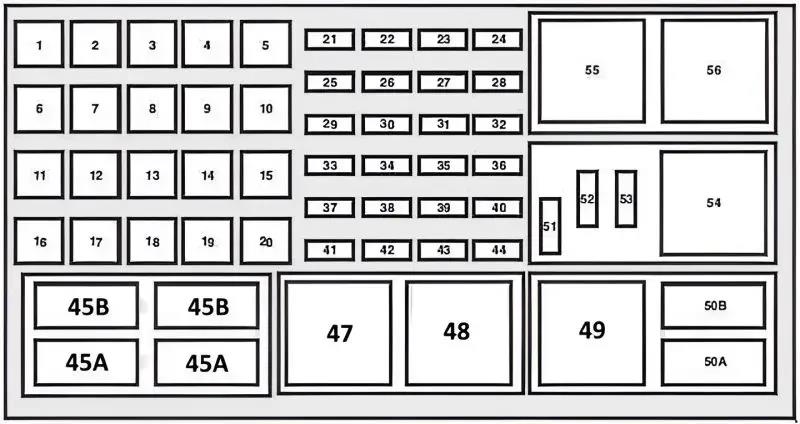

Modèles 2007 - 2011

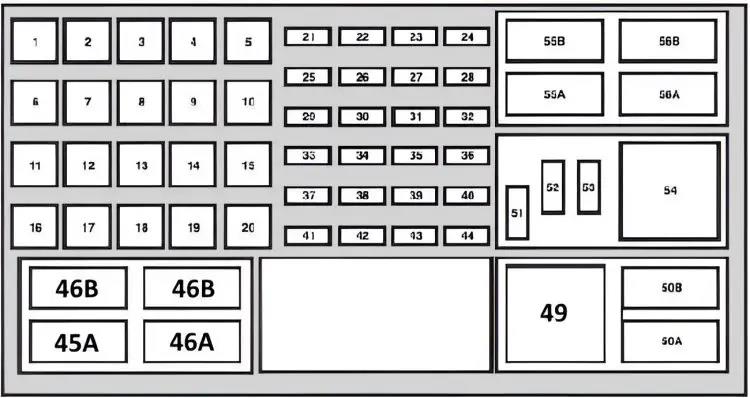

Modèles 2005 - 2007
N° | Affectation | Ampérage
45. | Libre
45V. | Ventilateur (spécification GCC)
46. | Libre
46V. | Libre
47. | Essuie-glace avant
48. | Module RSM (capteur de pluie)
49. | Relais de pompe à carburant
50. | Projecteurs antibrouillard et feux de croisement
50V. | Relais d'embrayage de climatisation
54. | Relais de charge de batterie de remorque
55. | Démarreur
55A. | Module RSM (capteur de pluie)
55B. | Relais d'essuie-glace avant
56. | Moto-ventilateur de refroidissement
56A. | Libre
56B. | Démarreur
51. | Libre
52. | Diode d'embrayage de climatisation
53. | Libre.
1. | Alimentation boîtier habitacle 2 (SJB) | 50A
2. | Alimentation boîtier habitacle 3 (SJB) | 50A
3. | Alimentation boîtier habitacle 1 (SJB) | 50A
4. | Pompe à carburant, injecteurs | 30A
5. | Troisième rangée de sièges (gauche) | 30A
6. | Module IVD / ABS | 40A
7. | Module de commande du groupe motopropulseur (PCM) | 40A
8. | Pare-brise chauffant (gauche) | 40A
9. | Pare-brise chauffant (droit) | 40A
10. | Siège conducteur à réglage électrique | 30A
11. | Démarreur | 30A
12. | Troisième rangée de sièges (droite) | 30A
13. | Chargeur de batterie de remorque | 30A
14. | Sièges à mémoire de position (DSM) : 30A / Sièges sans mémoire : 40A
15. | Lunette arrière et rétroviseurs extérieurs dégivrants | 40A
16. | Pulseur de climatisation | 40A
17. | Module de frein de remorque électronique | 30A
18. | Ventilateur auxiliaire arrière | 30A
19. | Marchepieds électriques | 30A
20. | 2008-2010 : Essuie-glace avant | 30A
21. | Prise accessoire arrière | 20A
22. | Amplificateur de basses (Subwoofer) | 30A
23. | Module de transmission intégrale (4x4) | 30A
24. | Module de commande du groupe motopropulseur (PCM), électrovanne de purge canister | 10A
25. | Prise avant / Allume-cigare | 20A
26. | Module de gestion 4x4 | 20A
27. | Module de transmission (boîte 6R) | 20A
28. | Sièges chauffants, rétroviseurs électriques | 20A
29. | 2005-2006 : Projecteur (droit) 20A / 2007-2010 : Projecteur (droit) | 15A
30. | Essuie-glace arrière | 25A
31. | Projecteurs antibrouillard / Feux de position | 15A
32. | Rétroviseurs extérieurs électriques | 5A
33. | Module IVD / ABS | 30A
34. | 2005-2006 : Projecteur (gauche) 20A / 2007-2010 : Projecteur (gauche) | 15A
35. | Embrayage de climatisation | 10A
36. | Libre
37. | Essuie-glace avant (2005-2007), commande d'essuie-glace de porte conducteur (2008-2010) | 30A
38. | Transmission (boîte 5R) | 15A
39. | Alimentation électrique du PCM | 15A
40. | Embrayage de ventilateur, vanne PCV, relais d'embrayage de climatisation, ventilateur GCC | 15A
41. | Système radio satellite (SDARS) / Lecteur DVD | 15A
42. | Contacteur de feux stop, EVMV, débitmètre d'air (MAFS), sondes HEGO, EVR, VCT1, VCT2, CMCV, CMS | 15A
43. | Bobines d'allumage direct (moteur 4.6L), bloc de bobines d'allumage (moteur 4.0L) | 15A
44. | Injecteurs | 15A
Dans l'habitacle

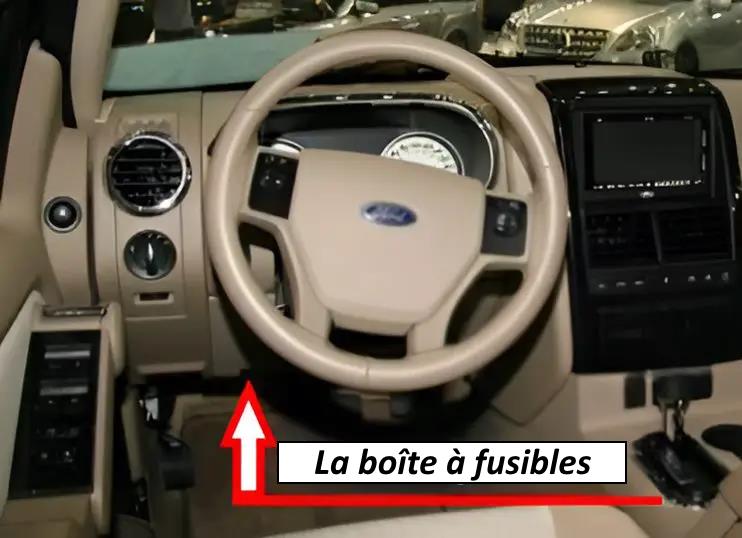

Située du côté conducteur, dans la partie inférieure du tableau de bord.

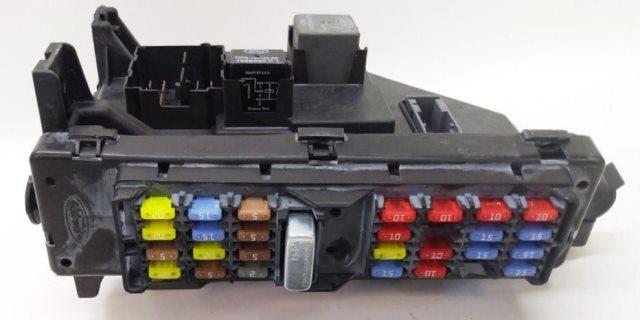

Exemple d'illustration.

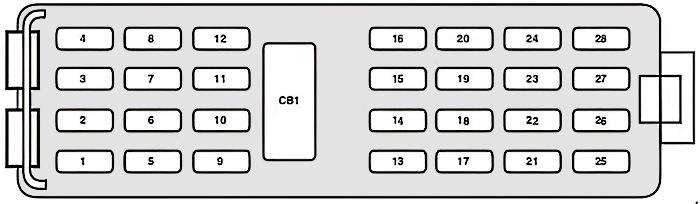

Schéma
N° | Affectation | Ampérage
1. | Toit ouvrant, pédalier réglable, module DSM, soutien lombaire à mémoire | 20A
2. | Alimentation logique du boîtier de commande habitacle (SJB) | 5A
3. | Autoradio / Écran multifonction | 20A
4. | 2005-2006 : Prise diagnostic OBD-II 20A / 2007-2010 : Prise diagnostic OBD-II 10A
5. | Toit ouvrant | 5A
6. | Moteurs de lève-vitres électriques, verrouillage centralisé des portes | 20A
7. | Feux stop, clignotants de remorque | 15A
8. | Alimentation du contacteur d'allumage, système Antidémarrage (PATS) | 15A
9. | Module de transmission boite 6R, module RCM (position contact RUN/START), relais du module de pompe à carburant | 20A
10. | Relais d'essuie-glace avant (position RUN/ACC) dans le boîtier habitacle | 5A
11. | Commande d'activation de l'autoradio | 5A
12. | Essuie-glace arrière (position RUN/ACC), relais de charge de batterie de remorque, autoradio | 5A
13. | Rétroviseurs dégivrants, témoin de dégivrage de lunette arrière (climatisation manuelle) | 15A
14. | Avertisseur sonore | 20A
15. | Feux de recul | 10A
16. | Feux de recul de la remorque | 10A
17. | Module RCM (airbags), témoin de désactivation de l'airbag passager (PAD), module OCS (détection d'occupation) | 10A
18. | Aide au stationnement arrière, contacteur IVD, module 4x4, commande de boîte de transfert, commande des sièges chauffants, boussole, rétroviseur électrochrome, climatisation auxiliaire arrière | 10A
19. | Libre
20. | Climatisation manuelle, système DEATC, solénoïde de verrouillage du levier de vitesses (Brake-Shift Interlock) | 10A
21. | Libre
22. | Solénoïde de verrouillage du levier de vitesses, feux stop (configuration 2 feux), troisième feu stop (CHMSL), centrale clignotante et feux de détresse | 15A
23. | Éclairage intérieur, éclairage de courtoisie, fonction d'économie de batterie, rétroéclairage du tableau de bord, système Homelink | 15A
24. | Combiné d'instruments, témoin LED du système antivol | 10A
25. | Feux de position de la remorque, module de freinage électronique de la remorque | 15A
26. | Éclairage de plaque d'immatriculation, feux de position avant/arrière, rétroéclairage de la climatisation manuelle | 15A
27. | Feux stop (configuration 3 feux) | 15A
28. | Alimentation de la climatisation manuelle ou du système DEATC | 10A
CB1. | Disjoncteur de lève-vitres électriques | 25A
R1. | Relais d'accessoires (temporisation ACC)
R2. | Relais de lunette arrière dégivrante
R3. | Relais de feux de position
R4. | Relais de position Contact (RUN/START)
Tutoriel vidéo pour accéder aux boîtes à fusibles.
