Fusibles Audi A6 C8, 2018 - 2024

La cinquième génération de l'Audi A6 C8 a été présentée pour la première fois en février 2018. La première officielle a eu lieu au Salon de l'automobile de Genève en mars 2018. La carrosserie du break a été présentée en avril 2018. Le restyling a eu lieu en 2022. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans l'Audi A6 C8 (cinquième génération ; plate-forme MLB Evo ; carrosserie marque 4K) 2018, 2019, 2020, 2021, 2022, 2023, 2024 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.

Dans le coffre

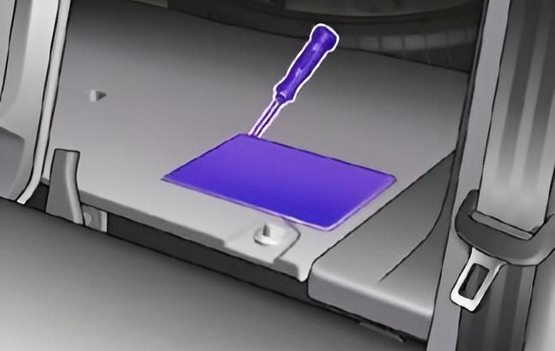

Le boîtier à fusibles se trouve sur le côté gauche, à proximité du dossier du siège passager.

Schéma

N° | Affectation des fusibles

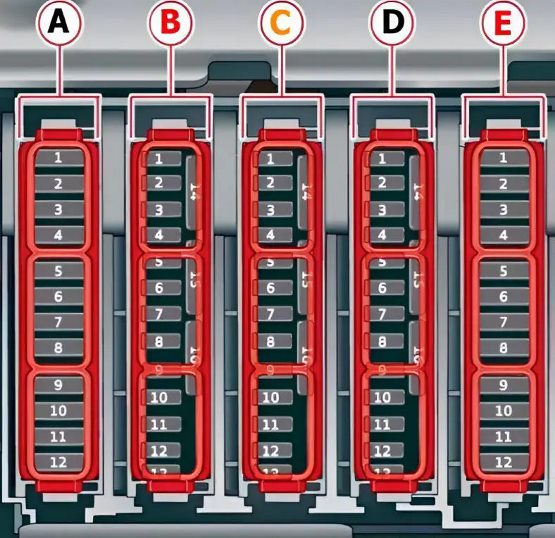

Panneau A (noire)
A1. | 2021-2022 : Gestion de la chaleur
A3. | Prétensionneur de ceinture de sécurité arrière côté passager
A4. | Prétensionneur de ceinture arrière côté conducteur
A5. | Suspension pneumatique
A6. | Boîte de vitesses automatique
A7. | Toit ouvrant arrière, spoiler arrière
A8. | Sièges arrière chauffants
A9. | 2018-2019 : verrouillage central, feux arrière ou 2020 : feu arrière gauche ou 2021-2024 : unité de commande confort, feu arrière gauche
A10. | Prétensionneurs de ceinture de sécurité avant côté conducteur
A11. | 2018-2019 : Verrouillage central, lunette arrière ou 2020 : Verrouillage central volet de coffre, trappe de réservoir, trappe de coffre ou 2021-2024 : Verrouillage central volet de coffre, trappe de réservoir, pare-soleil, trappe de coffre
A12. | Module de commande du volet de coffre

Panneau B (rouge)
B1. | 2018-2019 : non utilisé ou 2020 : module de commande de la stabilisation du châssis
B2. | 2018-2019 : Non utilisé ou 2020 : Sectionneur de service
B4. | 2018-2019 : Non utilisé ou 2020 : moteur électrique ou 2021-2024 : système d'entraînement électrique, électronique de puissance.
B5. | 2018-2020 : Système de freinage ou 2021-2024 : Système de freinage, servofrein
B6. | 2018-2019 : Non utilisé ou 2020-2022 : Pompe à eau à batterie haute tension
B7. | 2018-2019 : Non utilisé ou 2020 : Climatisation hybride d'habitacle avec télécommande ou 2021 : Climatisation auxiliaire
B8. | 2018-2019 : Non utilisé ou 2020 : Compresseur du système de climatisation hybride ou 2021-2022 : Compresseur du système de climatisation
B9. | Module de commande de la batterie auxiliaire
B10. | 2018-2019 : non utilisé ou 2020-2024 : batterie hybride haute tension
B11. | 2018-2019 : Non utilisé ou 2020-2024 : Chargeur hybride
B14. | 2018-2019 : Non utilisé ou 2020-2024 : Thermostat, pompe à eau
B15. | 2018-2019 : Non utilisé ou 2020-2024 : Module de régulation de température
B16. | 2018-2019 : Non utilisé ou 2020 : Passerelle

Panneau C (marron)
C1. | Module de commande des systèmes d'assistance à la conduite
C2. | 2018-2020 : unité téléphonique, antenne de toit ou 2021-2024 : unité téléphonique
C3. | 2018-2019 : soutien lombaire avant droit ou 2020-2021 : électronique siège avant, soutien lombaire droit ou 2022 : soutien lombaire droit
C4. | Side Assist
C5. | 2018-2019 : Non utilisé ou 2020-2021 : Commande du système de climatisation arrière ou 2022 : Commande de la télécommande du siège arrière
C6. | Système de contrôle de la pression des pneus
C7. | Système d'appel d'urgence
C8. | 2018-2019 : non utilisé ou 2020-2024 : radio de chauffage autonome, commande de réservoir de carburant
C9. | Levier de sélection de la boîte de vitesses automatique
C10. | Tuner TV, module de commande de communication et de télématique
C11. | Ouverture/démarrage de la voiture (NFC)
C12. | Ouverture de la porte de garage
C13. | Caméra de recul, caméras périphériques
C14. | verrouillage centralisé, feux arrière
C16. | Prétensionneur de ceinture de sécurité côté passager avant

Panneau D (noir)
D1-D16. | Vide

Panneau E (rouge)
E2. | 2021-2022 : antenne extérieure
E3. | Pot d'échappement, silencieux, prise pour la climatisation
E4. | Panneau de commande du système de climatisation arrière
E5. | Éclairage de l'attelage droit, réglage du siège arrière droit
E7. | Attelage de remorque
E8. | Éclairage de l'attelage gauche, réglage du siège arrière droit
E9. | Prise d'attelage, batterie haute tension
E10. | Différentiel quatre roues motrices sport
E11. | Post-traitement des gaz d'échappement
E12. | Alternateur 48 V

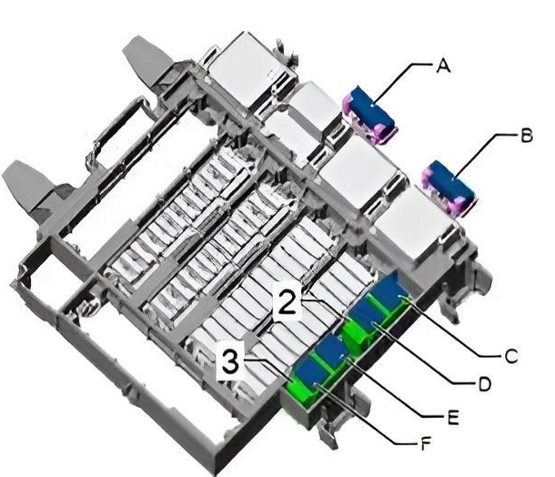

Fusibles supplémentaires :

A. | Réglage du siège passager avec unité de commande à mémoire (conduite à droite) 15A
B. | Vide
C. | Relais de chauffage de la lunette arrière 30A
D. | Electronique de compression du châssis adaptatif 40A
E. | Vide
F. | Vide

À l'intérieur du véhicule

On y trouve deux boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.

Boîte à fusibles n° 1

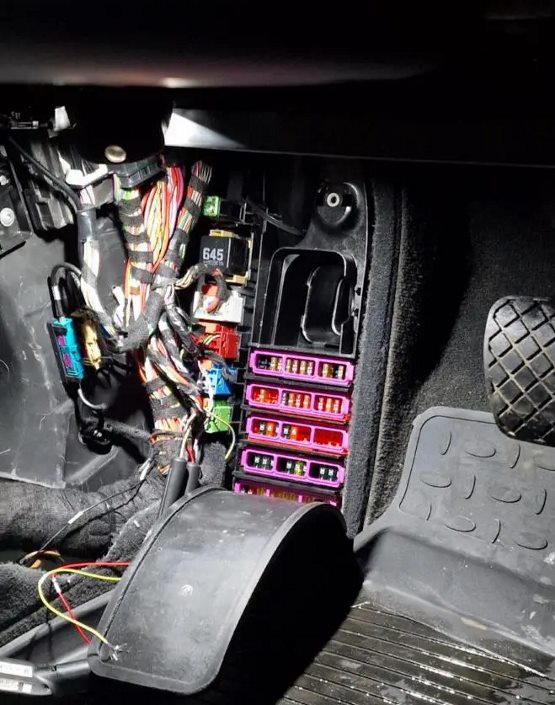

Elle se trouve derrière la plaque de protection au niveau des pieds du conducteur.

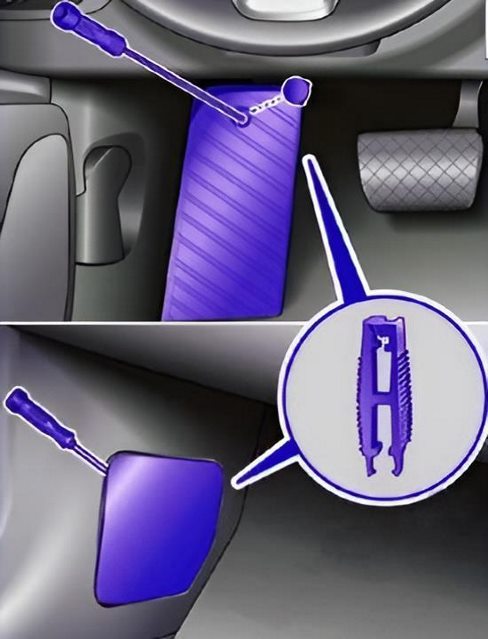

Exemple d'accès.

Schéma

N° | Affectation des fusibles

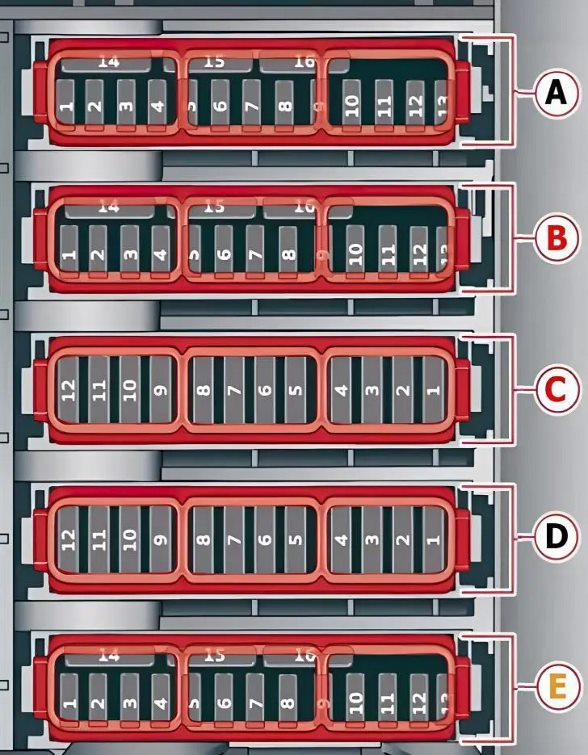

Panneau A
A1. | 2018-2019 : vide ou 2020-2023 : Chauffage catalytique
A2. | Installation électrique du moteur
A3. | Équipement électrique du moteur
A4. | Système électrique du moteur
A5. | Capteur de feu stop
A6. | 2018-2019 : système électrique du moteur ou 2020-2024 : soupapes du moteur, réglage de l'arbre à cames
A7. | Équipement électrique du moteur
A8. | Système électrique du moteur
A9. | 2018-2020 : système électrique du moteur ou 2021-2024 : système électrique du moteur, pompe à eau 48V, alternateur de la boîte de vitesses 48V
A10. | capteur de pression d'huile, capteur de température d'huile
A11. | 2018-2019 : démarrage du moteur ou 2020-2024 : système électrique du moteur, pompe à eau 48 V, alternateur 48 V de la boîte de vitesses, alternateur 48 V de la boîte de vitesses, alternateur 12 V de la boîte de vitesses
A12. | Système électrique du moteur, soupapes du moteur, support du moteur
A13. | Ventilateur de radiateur
A14. | 2018-2019 : module de commande du moteur ou 2020-2024 : module de commande du moteur, injecteurs
A15. | 2018-2020 : capteurs moteur ou 2021 à 2024 : capteurs moteur, bobines d'allumage, sondes lambda
A16. | Pompe à carburant (fusible pompe à essence)

Panneau B (rouge)
B1. | Système d'alarme antivol
B2. | Module de commande du moteur
B3. | Soutien lombaire du siège avant gauche
B5. | Sirène
B6. | Frein de stationnement
B7. | Module de commande de la passerelle (diagnostic)
B8. | 2018-2019 : Éclairage intérieur ou 2020-2024 : module de commande de l'électronique de toit
B9. | Module de commande des systèmes d'assistance à la conduite
B10. | module de commande d'airbag
B11. | Contrôle électronique de stabilité (ESC), système antiblocage (ABS)
B12. | Connecteur de diagnostic, capteur de lumière/pluie
B13. | Commande de climatisation
B14. | Module de commande de la porte avant droite
B15. | Compresseur de climatisation, électronique de carrosserie
B16. | Module de commande de la batterie auxiliaire, accumulateur de pression du système de freinage

Panneau C (rouge)
C1. | Bobines d'allumage du moteur
C3. | 2018-2019 : vide ou 2020-2024 : chauffage haute tension, compresseur
C5. | Support moteur
C6. | boîte de vitesses automatique
C7. | Tableau de bord
C8. | Ventilateur d'air frais du système de climatisation
C9. | Module de commande des essuie-glaces
C10. | Direction dynamique
C11. | Démarrage du moteur
C12. | 2018-2019 : ralenti ou 2020 : boîte automatique ou 2021-2024 : pompe à huile de boîte automatique

Panneau D (noir)
D1. | Sièges avant chauffants
D2. | Essuie-glace de pare-brise
D3. | Electronique de phares gauche
D4. | Toit panoramique en verre
D5. | Module de commande de la porte avant gauche
D6. | Prises de courant
D7. | Module de commande porte arrière droite
D8. | Module de commande de la traction intégrale (quattro)
D9. | Electronique de phares droite
D10. | Lave-glace/lave-phares
D11. | Module de commande du hayon gauche
D12. | Chauffage auxiliaire

Panneau E (marron)
E1. | 2018-2019 : ventilation des sièges, sièges chauffants, rétroviseurs, système de climatisation, commandes du système de climatisation arrière ou de 2020 à 2024 : ventilation des sièges, système électronique des sièges, rétroviseurs, panneau de commande du système de climatisation arrière, connecteur de diagnostic, antenne d'information routière (TMC)
E2. | 2018-2019 : commande de climatisation ou de 2020 à 2024 : calculateur de réseau de bord, calculateur de passerelle
E3. | Régulateur de bruit/réglage du bruit d'échappement
E4. | Soupape de chauffage de la boîte de vitesses
E5. | Démarrage du moteur
E7. | Pédale d'accélérateur active
E8. | Système de vision nocturne, stabilisation active du roulis
E9. | Régulateur de vitesse et de distance, radar frontal
E11. | Assistant de croisement, systèmes d'aide à la conduite

Boîte à fusibles n° 2

Située à l'extrémité du tableau de bord, côté conducteur.

Retire une partie du revêtement pour y accéder.

Plan

N° | Description

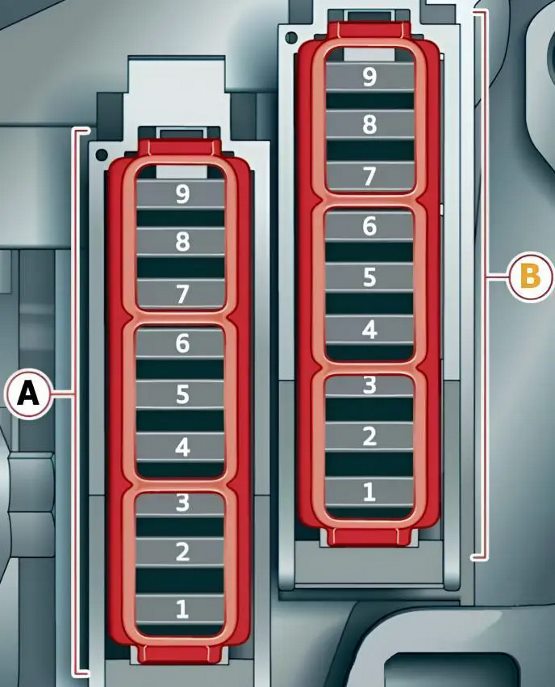

Panneau A (noire)
A2. | Réglage de la colonne de direction
A3. | Lecteur CD/DVD
A4. | Électronique de colonne de direction
A5. | Commutateurs d'éclairage, tableaux de commande
A6. | Bouton de réglage du volume
A7. | Tableau de bord
A8. | Écran frontal MMI (en haut/en bas)
A9. | Volant chauffant

Panneau B (brun)
B2. | Module de commande du système d'infodivertissement MMI
B3. | Système audio, port USB, fusible allume-cigare
B4. | Écran de pare-brise
B5. | Système de climatisation, système d'arômes, ionisateur
B9. | Verrouillage de la colonne de direction
