Fusibles et relais Audi A6 C6, 2004 - 2011

L'A6 C6 est la troisième génération de la famille de voitures de classe affaires de la marque Audi. Elle a été lancée à la vente au printemps 2004. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans l'Audi A6 / S6 (troisième génération ; plate-forme C6 ; désignation interne type 4F) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

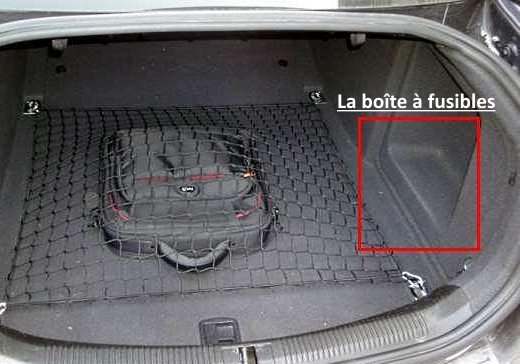

Dans le coffre à bagages

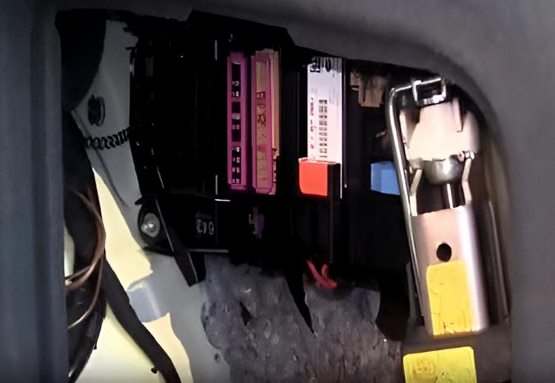

La boîte à fusibles se trouve sur le côté droit, derrière le couvercle en plastique.

La photo est un exemple.

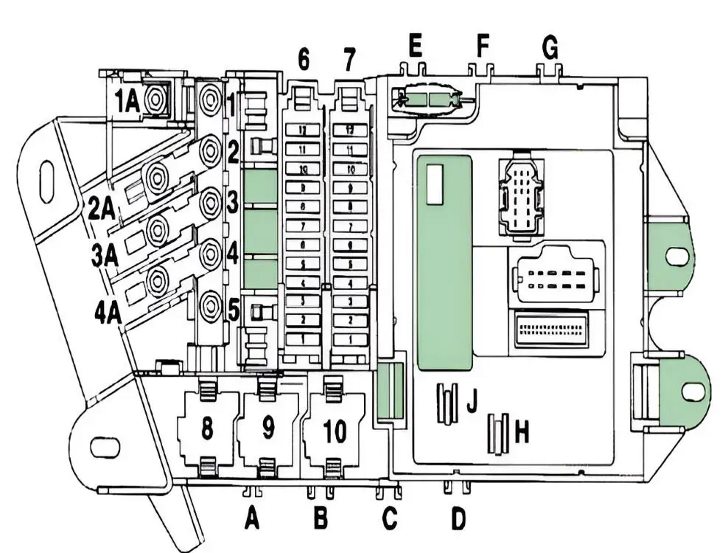

Schéma

No | Affectation des fusibles | Ampères

Panneau noir
1. | Traitement numérique/du signal (DSP)/ Amplificateur BOSE | 30A
2. | MMI, amplificateur d'antenne | 5A
3. | Frein de stationnement électromécanique, moteur gauche | 30A
4. | Frein de stationnement électromécanique, moteur droit | 30A
5. | Prise de courant dans le coffre | 20A
6. | Système de distribution électrique de la batterie | 5A
7. | Système de distribution de courant intelligent (lampe à droite) | 20A
8. | Système de distribution de courant intelligent à l'arrière | 5A
9. | Unité de distribution de courant intelligente à l'arrière (lampe à gauche) | 30A
10. | Lève-vitres électriques (côté droit du véhicule) | 35A
11. | Modèles avec conduite à gauche : aide au stationnement | 20A / Modèles avec conduite à droite : allume-cigare avant | 5A
12. | Allume-cigare arrière | 20A

Panneau marron
1. | Caméra de stationnement arrière | 5A
2. | Hayon électrique | 30A
3. | Hayon électrique | 30A
4. | Hayon électrique | 20A
5. | Amplificateur d'antenne | 5A
6. | Tuner TV | 5A
7. | Unité de distribution électrique intelligente (confort) | 5A
8. | Appareil de chauffage | 20A
9. | Tuner numérique | 5A
10. | Contrôleur de timon | 15A
11. | Effort de traction - dispositif d'attelage (voyant gauche) | 15A
12. | Traction - Dispositif d'attelage (feu droit) | 15A

Relais
8. | Relais de dégivrage de la lunette arrière,
9. | Depuis 2006, relais de la pompe à carburant du chauffage d'appoint,
10. | Relais de la pompe à carburant.

A l'intérieur

Il y a trois blocs.

Boîte à fusibles #1

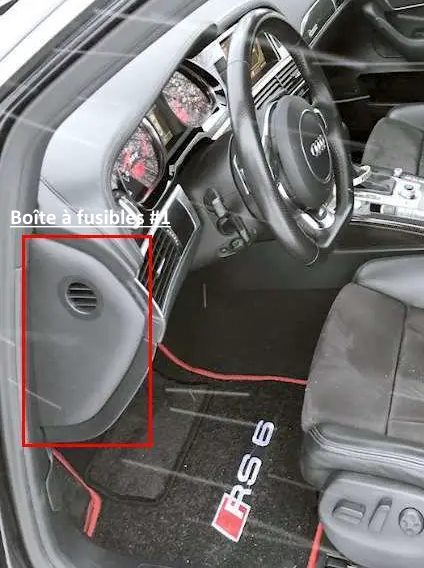

Se trouve à l'extrémité du tableau de bord, côté conducteur.

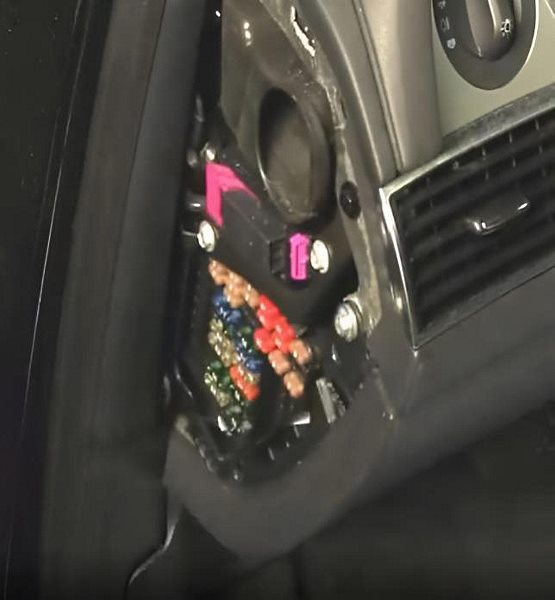

Exemple d'accès.

Année modèle 2004 - 2008

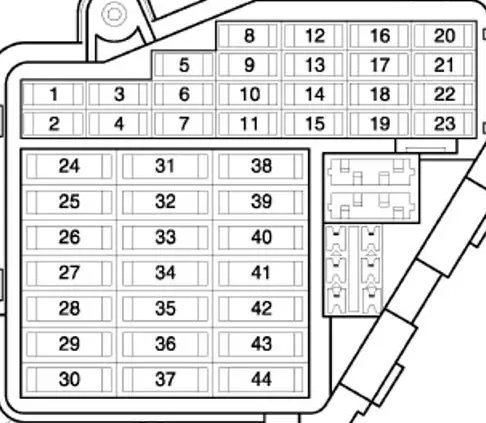

Schéma

No | Affectation des fusibles | Ampères
1. | Réserve
2. | Réserve
3. | Commande moteur | 5A
4. | Capteur de niveau d'huile | 5A
5. | Climatisation | 5A
6. | Programme électronique de stabilité (ESP), capteur d'embrayage | 5A
7. | Connecteur de diagnostic | 5A
8. | Unité de commande Homelink | 5A
9. | rétroviseur intérieur à gradation automatique | 5A
10. | Régulateur de distance (régulateur de vitesse adaptatif) | 5A
11. | Chauffage | 5A
12. | Connecteur de diagnostic | 10A
13. | Module de commutation de la colonne de direction | 10A
14. | Commutateur de feux stop | 5A
15. | Combiné d'instruments | 10A
16. | Téléphone, télématique, téléphone mobile | 10A
17. | Programme électronique de stabilité (ESP) | 10A
18. | Electronique de phares gauche | 5A
19. | Capteur de pluie | 5A
20. | Gicleurs de lave-glace chauffés | 5A
21. | Amplificateur d'antenne | 5A
22. | Réserve
23. | frein de stationnement électromécanique | 5A
24-30. | sans objet
31. | Commutateur de feux de recul, boîte de vitesses multitronic, composant moteur | 15A
32. | Module conducteur intelligent (éclairage du plancher et des phares, klaxon, essuie-glace, réglage électrique de la colonne de direction) | 30A
33. | Module conducteur intelligent (éclairage à gauche) | 25A
34. | Module conducteur intelligent (éclairage à droite) | 25A
35. | Chauffage | 20A
36. | Lave-phares | 30A
37. | Programme électronique de stabilité (ESP) | 25A
38. | Essuie-glace | 30A
39. | Commande de portière gauche | 15A
40. | Avertisseur / écran MMI | 25A
41. | Ventilateur de chauffage | 40A
42. | Commande d'allumage électronique/colonne de direction électrique | 30A
43. | n'est pas disponible
44. | unité de commande advanced key / airbag | 15A

Année modèle 2008 - 2011

Schéma

N° | Ampères | Affectation des fusibles
1. | Non utilisé
2. | Non utilisé
3. | 5A | Gestion du moteur
4. | 5A | Fusible capteur de niveau d'huile Audi a6
5. | 5A | Climatisation, système de contrôle de la pression des pneus
6. | 5A | Programme électronique de stabilité (ESP), capteur d'embrayage
7. | 5A | Connecteur de diagnostic
8. | 5A | Unité de contrôle HomeLink
9. | 5A | Rétroviseur intérieur anti-éblouissement automatique
10. | 5A | Régulateur de vitesse adaptatif
11. | Non utilisé
12. | 10A | Connecteur de diagnostic
13. | 10A | Module de commutation de la colonne de direction
14. | 5A | 2008 : commutateur de feux stop ou 2009-2011 : non utilisé
15. | 10A | Combiné d'instruments, module de commande de la passerelle
16. | 10A | Téléphone, téléphone mobile
17. | 10A | Programme de stabilité électronique (ESP)
18. | 5A | Phare électronique, gauche
19. | 5A | Capteur de pluie
20. | 5A | Gicleurs de lave-glace chauffants
21. | 10A | Réglage du siège (conducteur)
22. | 5A | Indicateur MMI
23. | 5A | Frein de stationnement électromécanique
24-30. | Non affecté
25-30. | Non affecté
31. | 15A | Commutateur de feux de recul, transmission, composants du moteur
32. | 30A | Module conducteur intelligent (phares au pied et avant, klaxon, essuie-glace, volant à réglage électrique)
33. | 25A | Module d'alimentation intelligent du conducteur (côté gauche éclairé)
34. | 25A | Module d'alimentation intelligent du conducteur (côté droit éclairé)
35. | Non utilisé
36. | 30A | Lave-phares
37. | 25A | Programme de stabilité électronique (ESP)
38. | 30A | Système d'essuie-glace
39. | 15A | Module de commande de porte gauche
40. | 25A | Avertisseur sonore
41. | 40A | Ventilateur de chauffage
42. | 30A | Commande électronique de la serrure de contact / volant à réglage électrique
43. | 15A | Essuie-glace arrière (Avant)
44. | 35A | Essuie-glace électrique (gauche)

Boîte à fusibles #2

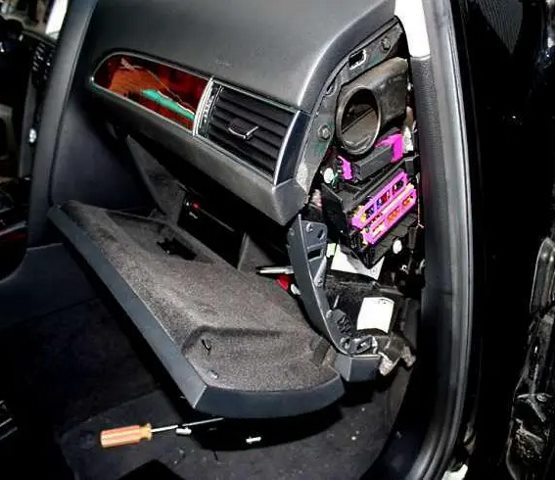

Située à l'extrémité du tableau de bord, côté passager.

Vue générale.

Année modèle 2004 - 2008

Diagramme

No | Affectation des fusibles | Ampères
1. | Keyless - commande à distance | 5A/15A
2. | Fusible de l'allume-cigare de l'Audi a6 c6 | 20A
3. | Unité de commande du système de contrôle de la pression des pneus | 5A
4. | (équipement spécial prise de courant | 20A
5. | Système d'alimentation électrique | 15A
6. | Appareils de commande pour les fonctions de porte | 15A
7. | Commande du toit ouvrant électrique | 20A
8. | Commande électronique de la climatisation | 10A
9. | Commande électronique de la climatisation, chauffage des sièges avant | 30A
10. | ^2008 : Centrale de commande de l'affichage multifonctions | 5A/10A
11. | ^2006 : Boîtier de commande de la suspension | 15A
12. | Système audio | 5A
13. | Module de carburant (fusible de la pompe à essence) | 20A/30A
14. | ^2006 : raccordement électrique pour remorque | 10A
15. | ^2006 : Non utilisé
16. | ^2008 : Non utilisé
17. | Appareil de commande du châssis | 5A
18. | Appareil de commande pour le changement de vitesse | 5A
19. | Unité de commande du système de stationnement | 5A
20. | Bus de données CAN, calculateur passerelle | 5A
21. | Appareil de commande pour correcteur de phares | 5A
22. | Appareil de commande pour électronique SRS | 5A
23. | Sièges chauffants | 5A
24. | ^2006 : Non utilisé
25. | Equipement spécial du véhicule | 25A
26. | Equipement spécial du véhicule | 15A
27. | Equipement spécial du véhicule | 15A
28. | Equipement spécial du véhicule, tachygraphe | 5A/10A
29. | Equipement spécial du véhicule | 10A/15A
30. | Equipement spécial de véhicule | 5A/15A/10A
31. | Equipement spécial du véhicule, tachygraphe, signalisation | 5A/25A/10A
32. | Prise de courant pour équipement supplémentaire | 15A/25A/10A
33. | Équipement spécial du véhicule | 15A
34. | Vide
35. | Vide
36. | Vide

Année modèle 2008 - 2011

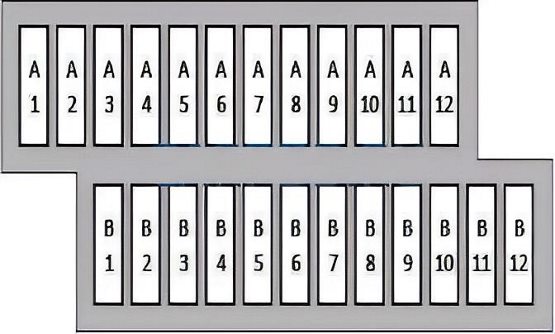

Plan

N° | Ampères | Affectation des fusibles

Panneau A (noir)

A1. | 15A | Module de commande Advanced Key
A2. | 20A | Fusible pour allume-cigare avant
A3. | 5A | Système de contrôle de la pression des pneus
A4. | 20A | Prise de courant avant (console centrale)
A5. | 15A | Module d'alimentation intelligent pour le passager (serrure de la boîte à gants)
A6. | 15A | Module de commande de la porte droite
A7. | 20A | Toit ouvrant
A8. | 10A | Commande de la climatisation
A9. | 30A | Sièges avant chauffants
A10. | 10A / 7.5A | 2008 : MMI, amplificateur d'antenne (10A) ou 2009-2011 : MMI (7.5A)
A11. | 10A | Réglage du siège (passager)
A12. | 5A | Communication

Panneau B (marron)

B1. | 20A/30A | Pompe à carburant électrique
B2. | 15A | Suspension pneumatique adaptative
B3. | 10A | Assistant de voies de circulation
B4. | 5A | 2008 : non utilisé ou 2009-2011 : assistant latéral Audi
B5. | 5A | Suspension pneumatique adaptative
B6. | 5A | Boîte de vitesses automatique Commutateur de changement de vitesse/d'embrayage
B7. | 5A | Aide sonore au stationnement
B8. | 5A | Module de commande de la passerelle
B9. | 5A | Réglage automatique de la portée des phares (feux de route supplémentaires), phares électroniques, côté droit
B10. | 5A | Airbag
B11. | 5A | Sièges arrière chauffants
B12. | 5A | Téléphone

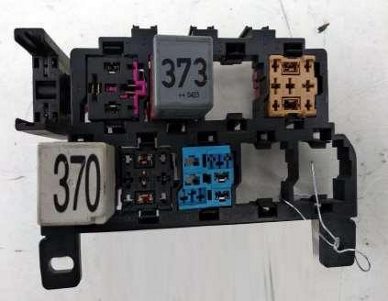

Boîte à relais

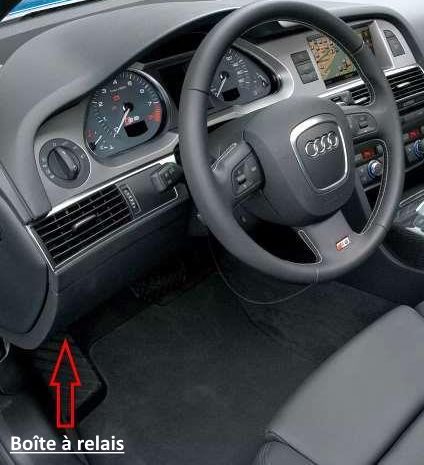

Situé sous le tableau de bord, côté conducteur.

Vue d'ensemble.

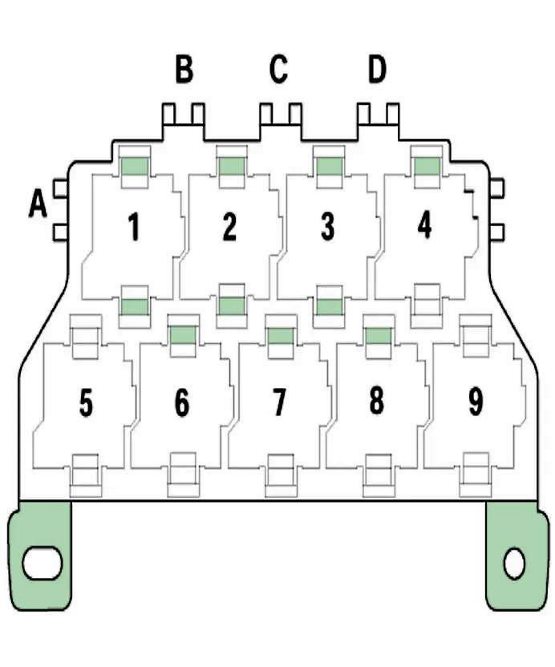

Schéma

N° | Description
1. | Relais de puissance (borne 15) -J329-
2. | Relais pour lave-phares -J39-
3. | Réserve
4. | Relais de démarrage -J53-
5. | Relais de puissance (borne 75x) -J694- (avant 04.2005)
6. | Relais de démarreur 2 -J695-
7. | Relais de signalisation -J4-
7. | Relais de puissance (borne 75x) -J694- (à partir de 05.2005)
8. | Réserve
9. | Réserve
A. | Fusible du driver ABS 1 -S123- (40A)
B. | Réserve
C. | Réserve
D. | Réserve

Sous le capot

Boîte à fusibles n° 1

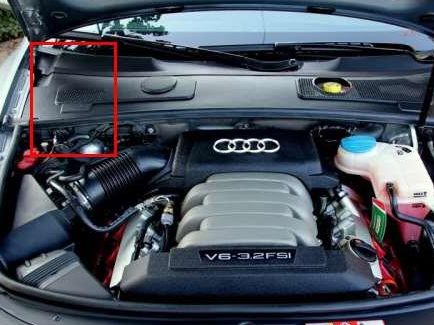

L'unité principale se trouve à proximité de la batterie.

N° | Description | Ampères
1. | Pompe à dépression pour le servofrein | 15A
2. | Système de gestion du moteur | 15A / 20A / 30A
3. | Circulation du liquide de refroidissement, pompe de liquide de refroidissement supplémentaire, soupape d'arbre à cames d'échappement, suspension moteur électrohydraulique gauche, pompe de liquide de refroidissement de l'intercooler, thermostat de refroidissement du moteur commandé par MAP, suspension moteur électrohydraulique droite (électrovanne), déphasage de l'arbre à cames, électrovanne de giration, soupape d'arbre à cames d'admission | 10A/15A
4. | Unité de contrôle électronique du moteur | 15A
5. | Système de gestion du moteur | 10A / 15A
6. | Appareil de commande du moteur | 15A
7. | Unité de contrôle du moteur | 15A
8. | ^2008 : Unité de contrôle électronique du moteur | 5A

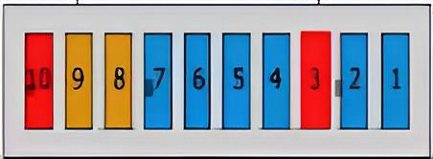

9. | Moteur de ventilateur de radiateur | 5A
10. | Unité de contrôle électronique de la transmission | 10A

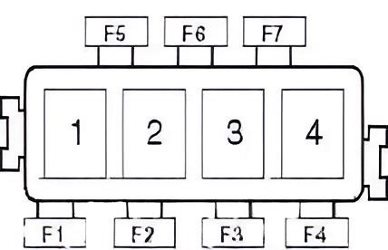

Boîte à fusibles supplémentaire

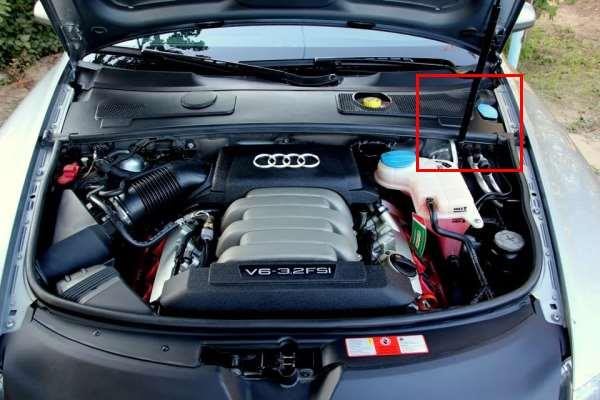

Bloc supplémentaire sur le côté gauche.

N° | Description
F1. | vide
F2. | (50A) Essence : système d'évacuation d'air
F3. | (40A) Système de suspension active
F4. | (15A) Essence : moteur de ventilateur de radiateur
F5. | Vide
F6. | Vide
F7. | Vide
1. | Vide
2. | Suspension active : relais du compresseur
3. | Diesel : relais de bougie de préchauffage
4. | Vide

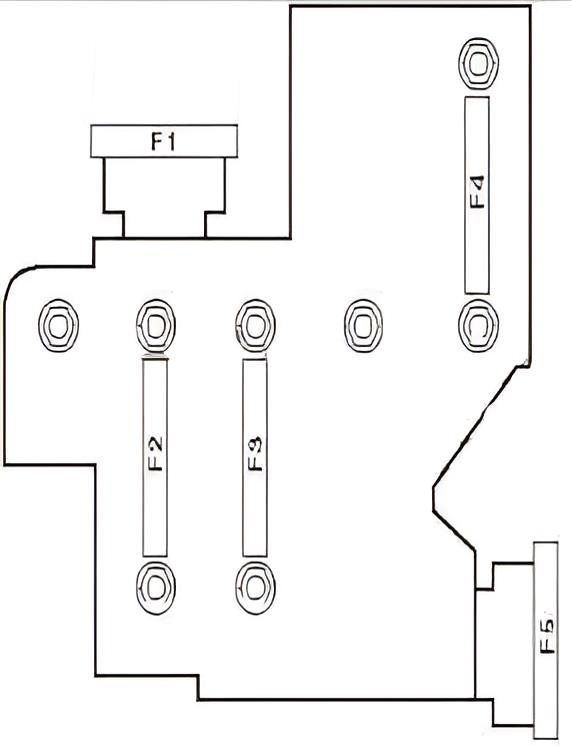

Fusibles de puissance

Se trouve sur le bloc d'accumulateurs.

N° | Décodage
F1. | Vide
F2-F3. | Moteur de ventilateur (40A/60A)
F4. | Vide
F5. | Vide
