La quatrième génération de la berline routière Audi A6 C7 a été dévoilée début 2011 lors du Salon international de l'automobile d'Amérique du Nord à Détroit. Ce véhicule se distingue par des lignes résolument sportives, lui permettant de rivaliser avec de nombreuses concurrentes sur le segment des berlines premium. Dans cet article, nous détaillerons l'affectation des fusibles et des relais de l'Audi A6 C7 (quatrième génération ; plate-forme MLB ; désignation interne 4G). Années de production : de 2010 à 2018.
Vous trouverez ci-dessous l'emplacement, l'affectation et les illustrations des porte-fusibles. Les éléments « Allume-cigare » et « Démarreur » sont mis en évidence en gras.
Dans le coffre à bagages

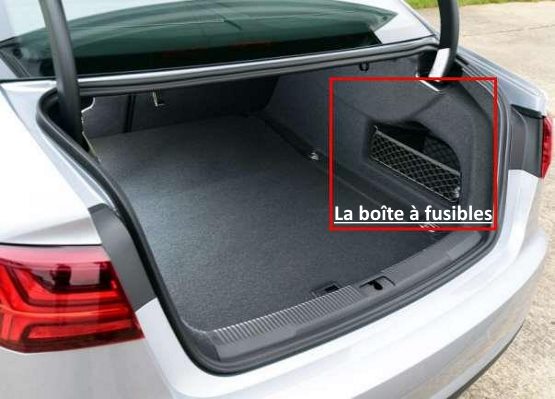

La boîte à fusibles est située sur le côté droit du coffre, derrière la grille. Elle devient accessible une fois la garniture retirée.

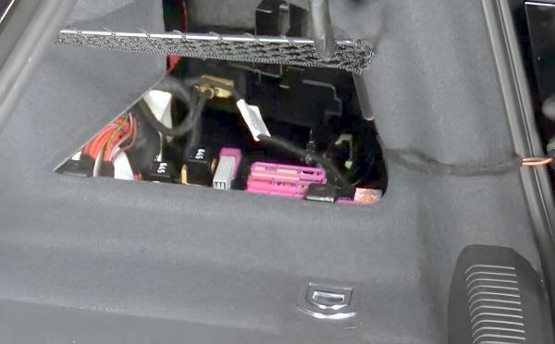

Exemple d'accès.

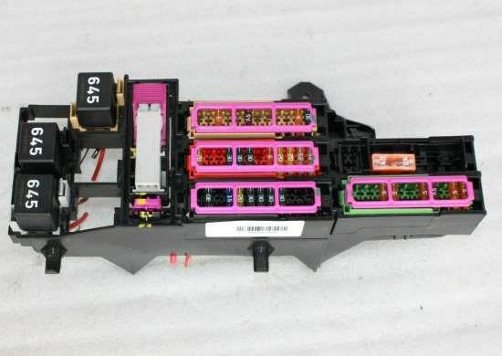

Vue d'ensemble.

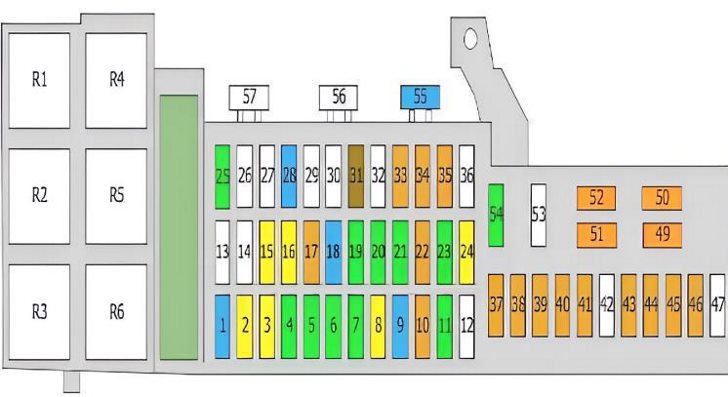

Schéma
N° | Affectation | Intensité (A)
1. | Calculateur de reconnaissance de remorque | 15 A
2. | Calculateur de reconnaissance de remorque, porte-gobelets chauffant et réfrigérant | 20 A / 10 A
3. | Calculateur de reconnaissance de remorque | 20 A
4. | Calculateur de frein de stationnement électrique | 30 A
5. | Calculateur de frein de stationnement électrique | 30 A
6. | Calculateur de porte passager avant | 30 A
7. | Calculateur de système confort | 30 A
8. | Calculateur de système confort | 20 A
9. | Ventilation des sièges | 15 A
10. | Connecteur | 5 A
11. | Calculateur de climatisation, calculateur de sièges chauffants | 30 A
12. | Emplacement vide
13. | Prétensionneur de ceinture de sécurité | 25 A
14. | Prétensionneur de ceinture de sécurité | 25 A
15. | Fusible d'allume-cigare Audi A6, prise 12 V, convertisseur CC/CA avec prise 12 V - 230 V | 20 A
16. | Allume-cigare arrière, prises 12 V supplémentaires | 20 A
17. | Frein de stationnement électrique | 5 A
18. | Calculateur de suspension adaptative | 15 A
19. | Calculateur de porte arrière droite | 30 A
20. | Calculateur de système confort | 30 A
21. | Calculateur | 30 A
22. | Téléphone | 5 A
23. | Calculateur de système audio | 30 A
24. | Calculateur de becquet arrière escamotable | 20 A
25. | Calculateur audio, radio, calculateur de système d'information | 30 A / 20 A
26. | Calculateur de diagnostic des fuites du réservoir de carburant | 5 A
27. | Emplacement vide
28. | Calculateur de suspension moteur, calculateur du système de dépollution | 15 A
29. | Emplacement vide
30. | Emplacement vide
31. | Solénoïde de démarreur | 7,5 A
32. | Calculateur multimédia, calculateur de système d'information, afficheur | 7,5 A
33. | Rétroviseurs jour/nuit automatiques | 5 A
34. | Système de caméra de recul | 5 A
35. | Tuner TV | 5 A
36. | Emplacement vide
37. | Relais d'alimentation en tension de la borne 15 | 5 A
38. | Calculateur de frein de stationnement électrique | 5 A
39. | Calculateur de suspension adaptative | 5 A
40. | Calculateur de système confort, capteur de position de la pédale d'embrayage, calculateur de levier sélecteur | 5 A / 7,5 A
41. | Calculateur d'aide au stationnement | 5 A
42. | Emplacement vide
43. | Régulateur de tension | 5 A
44. | Calculateur d'assistant de changement de voie | 5 A
45. | Prise de diagnostic (OBD), calculateur de gestion d'énergie | 5 A
46. | Calculateur de transmission intégrale | 5 A
47. | Emplacement vide
48. | Emplacement vide
49. | Relais de compresseur de suspension pneumatique | 40 A
50. | Régulateur de tension | 40 A
51. | Relais de dégivrage de lunette arrière | 40 A
52. | Régulateur de tension | 40 A
53. | Calculateur de transmission intégrale | 35 A
54. | Relais de système de dosage d'agent réducteur (selon équipement) | 30 A
55. | Fusible principal (selon équipement) | 15 A
56. | Emplacement vide
57. | Emplacement vide
R1. | Non utilisé
R2. | Relais de dégivrage de lunette arrière
R3. | Support de relais
R4. | Relais d'alimentation en tension de la borne 15
R5. | Relais de compresseur de suspension adaptative
R6. | Non utilisé
Un dysfonctionnement du hayon électrique ou du becquet arrière est généralement lié à une chute de tension au niveau du fusible 24 (20 A), nécessitant un contrôle des contacts. De plus, une coupure de l'alimentation des accessoires 12 V lors des trajets autoroutiers provient fréquemment du fusible 15 (20 A), dont le porte-fusible a tendance à s'oxyder prématurément à cause de la condensation dans les ailes arrière.
Dans l'habitacle
L'habitacle abrite trois boîtes à fusibles destinées à protéger les faisceaux électriques du véhicule.
Boîte à fusibles n° 1

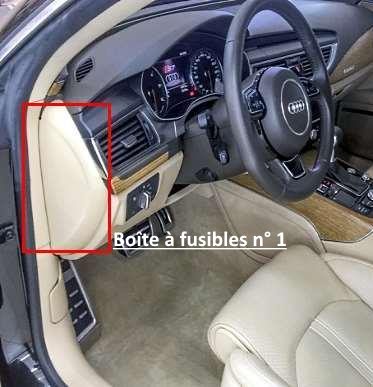

Située sur le flanc du tableau de bord, derrière le cache en plastique, côté conducteur.

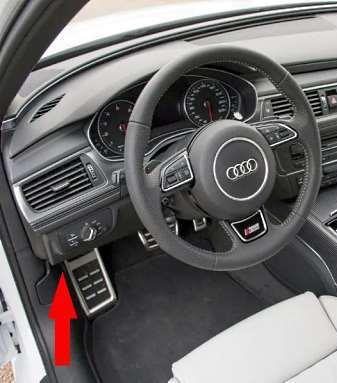

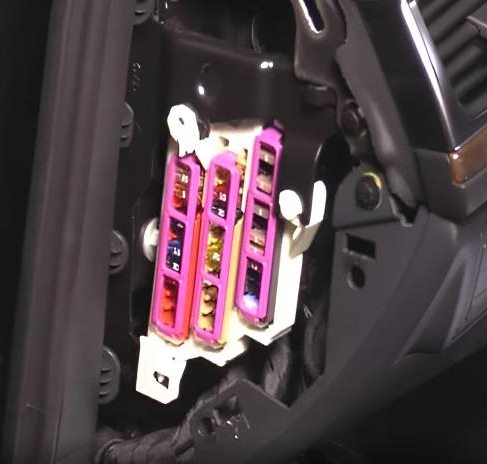

Exemple d'accès.

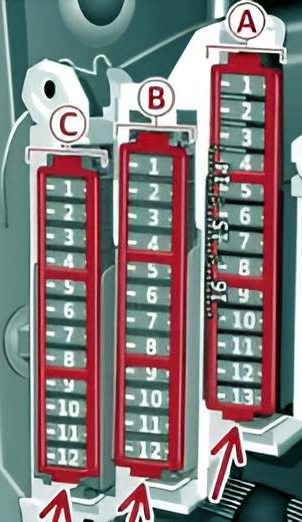

Schéma
Porte-fusibles A (noir)
N° | Intensité (A) | Affectation
1. | 5 A | Combiné d'instruments, sièges chauffants, assistant de démarrage en côte, calculateur, dispositif d'attelage
2. | 5 A | Rétroviseur intérieur jour/nuit automatique
3. | 10 A | Système d'échappement (Diesel)
4. | 5 A | Capteur de système de gestion du châssis
5. | 5 A | Calculateur ESP
6. | 5 A | Calculateur de réseau de bord 1, calculateur de réseau de bord 2
7. | 10 A | Régulateur de vitesse adaptatif (« Audi adaptive cruise control »)
8. | 5 A | Calculateur d'airbag, capteur d'occupation du siège passager avant
9. | 5 A | Système de fermeture assistée des portières
10. | 5 A | Système d'ouverture de porte de garage (« HomeLink »), calculateur d'assistant de vision nocturne
11. | 10 A | Caméra multifonction (« Audi active lane assist », « Audi adaptive cruise control »)
12. | 5 A | Direction dynamique
13. | 15 A | Borne 15 dans le coffre
14. | 30 A | Borne 15 dans le tableau de bord (côté passager)
15. | 15 A | Borne 15 dans le compartiment moteur
16. | 40 A | Démarreur
Porte-fusibles B (marron)
N° | Intensité (A) | Affectation
1. | 5 A | Accès sans clé (« Advanced Key »)
2. | 10 A | Climatisation
3. | 10 A | Calculateur ESP
4. | 30 A | Porte avant (côté conducteur)
5. | 7,5 A | Réglage électrique des sièges (siège conducteur)
6. | 35 A | Direction dynamique
7. | 20 A | Toit ouvrant
8. | 15 A | Porte arrière (côté conducteur)
9. | 5 A | Appui lombaire (siège passager)
10. | 30 A | Chauffage stationnaire
11. | 20 A | Toit ouvrant, becquet arrière
12. | 15 A | Porte avant (côté conducteur)
Porte-fusibles C (rouge)
N° | Intensité (A) | Affectation
1. | 5 A | Capteur de position de la pédale d'embrayage
2. | 25 A | Fusible de pompe à carburant
3. | 5 A | Contacteur de feux stop / capteur de pédale de frein
4. | 5 A / 15 A | Réservoir de SCR (Diesel) / acoustique du moteur
5. | 30 A | Porte arrière (côté conducteur)
6. | 7,5 A | Réglage électrique des sièges (siège passager)
7. | 15 A | Avertisseur sonore (klaxon)
8. | 30 A | Essuie-glaces
9. | 5 A | Capteur de pluie et de luminosité
10. | 5 A | Appui lombaire (siège conducteur)
11. | 15 A | Porte avant (côté passager)
12. | 15 A | Porte arrière (côté passager)
Le passage inopiné du véhicule en « Mode Économie d'Énergie » résulte fréquemment d'une chute de tension sur le circuit d'alimentation en carburant, protégé par le fusible 2 (25 A) du porte-fusibles C. Par ailleurs, la stagnation d'humidité, fréquente en climat pluvieux, peut perturber le capteur de pluie alimenté par le fusible 9 (5 A) de ce même porte-fusibles, provoquant un balayage erratique des essuie-glaces.
Modules de relais
Sous le tableau de bord se trouvent des platines porte-relais supplémentaires.

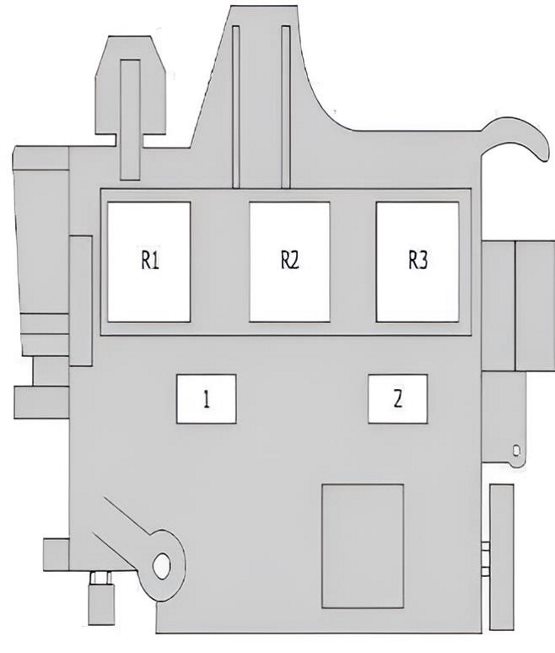

Platine porte-relais 1
N° | Affectation | Intensité (A)
1. | Résistance chauffante d'appoint | 40 A
2. | Résistance chauffante d'appoint | 60 A
R1. | Relais de chauffage d'appoint (faible puissance)
R2. | Relais de chauffage d'appoint (forte puissance)
R3. | Calculateur de chauffage d'appoint à air
Platine porte-relais 2
N° | Affectation | Intensité (A)
1. | Relais d'alimentation en tension de la borne 15 | 5 A
2. | Emplacement vide
3. | Calculateur | 5 A
4. | Calculateur ABS | 20 A
5. | Alarme antivol | 5 A
6. | Calculateur de gestion d'énergie | 35 A
7. | Calculateur de gestion d'énergie | 20 A
8. | Calculateur de gestion d'énergie | 30 A
9. | Calculateur de gestion d'énergie | 30 A
10. | Calculateur de gestion d'énergie | 30 A
11. | Éclairage intérieur, calculateur de pavillon | 5 A
12. | Récepteur de télécommande de chauffage stationnaire | 5 A
13. | Calculateur ABS | 40 A
14. | Emplacement vide
R1. | Relais d'avertisseur sonore, rétroviseur jour/nuit automatique
R2. | Relais d'alimentation en tension de la borne 15
R3. | Relais de pompe à vide
R4. | Emplacement vide
Boîte à fusibles n° 2

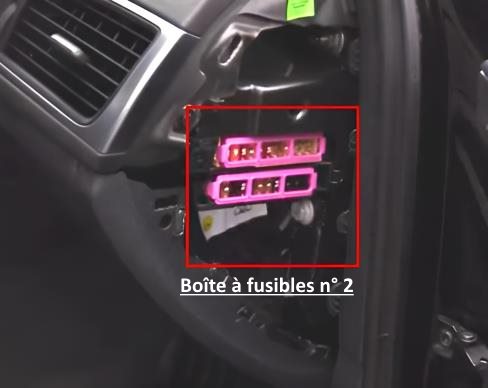

Elle est située derrière le cache en plastique, côté passager.

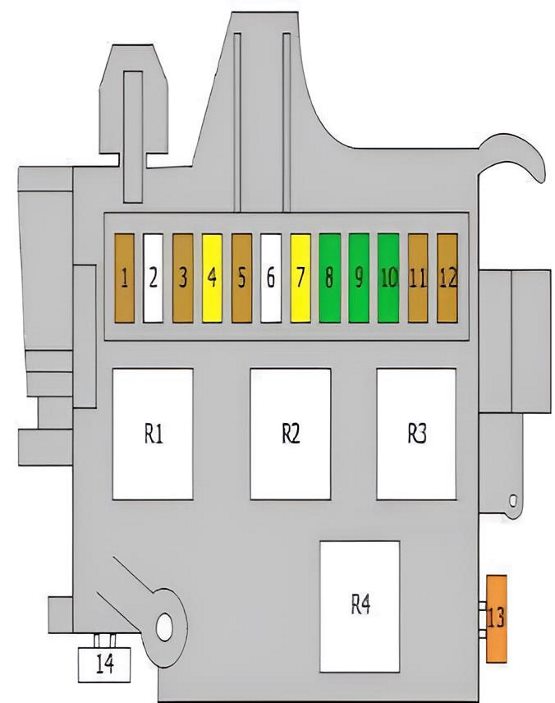

Schéma
Porte-fusibles A (noir)
N° | Intensité (A) | Affectation
1. | 5 A | Affichage tête haute (HUD)
2. | 5 A | Écran MMI avant
3. | 5 A | Changeur CD/DVD
4. | 7,5 A | Console centrale avant MMI
5. | 5 A | Lecteur de carte à puce (selon les marchés)
6. | 5 A | Combiné d'instruments
7. | 5 A | Calculateur d'électronique de colonne de direction
8. | 5 A / 7,5 A | Réglage de la portée des phares / clignotants
10. | 7,5 A | Phare gauche (phare avec clignotant)
11. | 5 A | Chauffage d'appoint
Porte-fusibles B (marron)
N° | Intensité (A) | Affectation
1. | 10 A | Climatisation
2. | 40 A | Pulseur d'air (ventilateur de climatisation)
3. | 10 A | Interface de diagnostic (Gateway)
4. | 5 A | Contacteur d'allumage électronique
5. | 5 A | Réglage électrique de la colonne de direction
6. | 10 A | Module de commutateurs de colonne de direction
7. | 25 A | Réglage électrique de la colonne de direction
8. | 5 A | Calculateur de réseau de bord 1
Dans le compartiment moteur

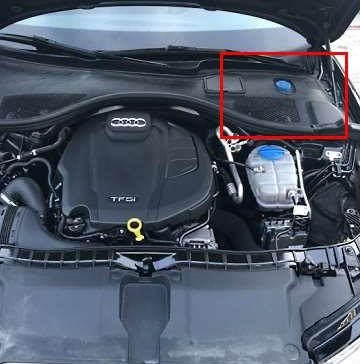

La boîte à fusibles se trouve derrière le cache de protection, sur le côté gauche du compartiment moteur.

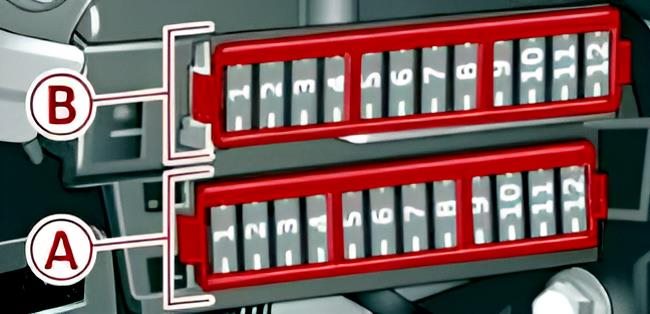

Schéma
N° | Affectation | Intensité (A)
1. | Calculateur de boîte de vitesses automatique | 15 A
2. | Capteur de niveau et de température d'huile | 5 A
3. | Calculateur de gestion moteur | 5 A
4. | Calculateur de gestion moteur | 5 A
5. | Électrovanne de dosage de carburant | 10 A
6. | Calculateur de gestion moteur | 15 A
7. | Électrovanne de calage d'arbre à cames, pompe de circulation de liquide de refroidissement, électrovanne de soupape d'échappement | 15 A
8. | Emplacement vide
9. | Régulateur de tension | 5 A
10. | Sonde lambda amont (avant catalyseur), sonde lambda aval (après catalyseur) | 15 A
11. | Calculateur de motoventilateur 1 et 2 | 5 A
12. | Calculateur de boîte de vitesses automatique | 5 A
13. | Électrovanne de refroidissement d'huile de boîte de vitesses | 5 A
14. | Bobines d'allumage 1 à 6 | 20 A
15. | Emplacement vide
16. | Relais de pompe à air secondaire, pompe de circulation de liquide de refroidissement, électrovanne de purge de canister, électrovanne de volet de tubulure d'admission, électrovanne de régulation de pression d'huile | 15 A
17. | Sondes lambda aval (après catalyseur) | 15 A
18. | Emplacement vide
19. | Pompe à air secondaire | 50 A
20. | Emplacement vide
R1. | Relais de pompe à air secondaire
R2. | Relais de démarreur
R3. | Relais d'alimentation
R4. | Relais principal
R5. | Relais de pompe de circulation de liquide de refroidissement d'appoint
R6. | Emplacement vide
Tutoriel vidéo pour accéder aux boîtes à fusibles.
