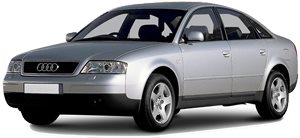

La deuxième génération de l'Audi A6 a été lancée au printemps 1997. Le véhicule reposait sur la nouvelle plate-forme C5, avec pour code usine la désignation 4B. Ce modèle était décliné en berline et en break (Avant). La version break à transmission intégrale, l'Allroad quattro, a par la suite été développée sur cette même base. Dans cet article, nous détaillerons l'affectation des fusibles et des relais pour l'Audi A6 et l'Allroad quattro (deuxième génération ; plate-forme C5 ; type 4B). Années de production : 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Vous trouverez ci-dessous les emplacements, les descriptions et les photographies des platines porte-fusibles. Les termes « Allume-cigare » et « Démarreur » sont mis en évidence en gras.

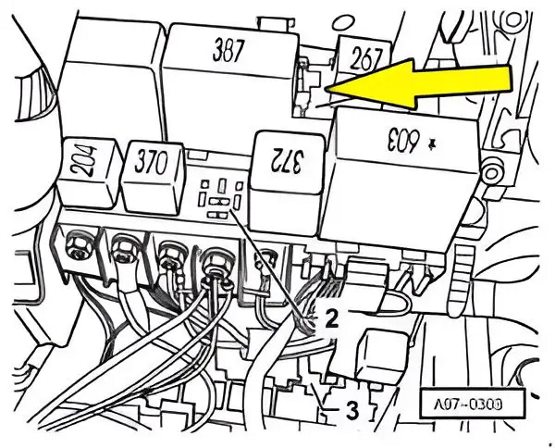

Dans le compartiment moteur

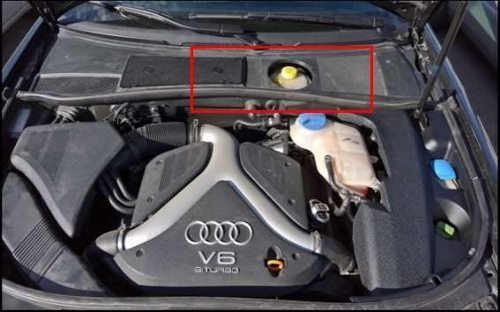

Le boîtier à fusibles se situe à proximité de la baie de pare-brise (boîte à eau).

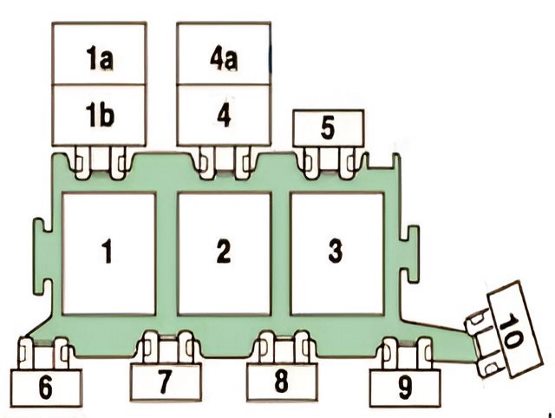

Schéma
N° | Description
1. | Pompe à air secondaire - J299 (RS6)
1a. | Motoventilateur de refroidissement (Allroad) - J26
1b. | Pompe de circulation de liquide de refroidissement pour post-fonctionnement (Allroad) - J151 / Pompe à eau additionnelle - J496
2. | Pompe à air secondaire - J299
3. | Alimentation du calculateur Motronic - J271 (moteurs essence), système d'injection directe diesel - J322 (moteurs diesel), relais de système antiblocage ABS - J64 (boîte automatique 01J)
4. | Pompe de refroidissement du carburant - J445, pompe de circulation de liquide de refroidissement pour post-fonctionnement - J151 (RS6)
4a. | Non affecté
5. | Calculateur moteur - S102, gestion moteur (Allroad) - S282
6. | Non affecté (direction à gauche), bougies de préchauffage - S39 (moteurs 4 cylindres), bougies de préchauffage - S125 (moteurs V6 TDI, V8 TDI), motoventilateur de refroidissement - S94 (Allroad).
7. | Bougies de préchauffage - S39 (moteurs V6 TDI, V8 TDI), pompe à air secondaire - S130 (moteurs essence), chauffage d'appoint - S62 ou non affecté (direction à droite)
8. | Chauffage d'appoint - S62 ou non affecté (direction à gauche)
9. | Bougies de préchauffage - S125 (moteurs V6 TDI, V8 TDI), bougies de préchauffage - S39 (moteurs 4 cylindres), motoventilateur de refroidissement - S94 (Allroad), pompe à eau - S78 (RS6) ou non affecté (direction à droite)
10. | Pompe de refroidissement du carburant - S262. -1- (15) - S199 (boîte automatique 01J), calculateur de motoventilateur de refroidissement - S142 (Allroad)
L'humidité stagnante au niveau de la baie de pare-brise engendre fréquemment l'oxydation des circuits de la pompe à air secondaire (protégée par les fusibles 1 ou 2). Cette dégradation de la conductivité électrique provoque l'affichage de codes défauts au tableau de bord, nécessitant un nettoyage minutieux des bornes de puissance.
Dans l'habitacle
À l'extrémité du tableau de bord

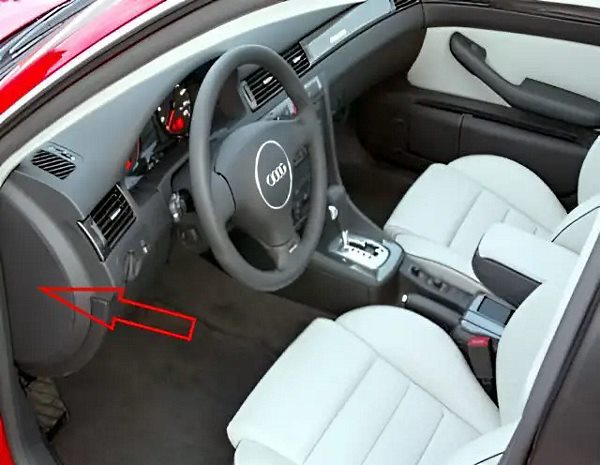

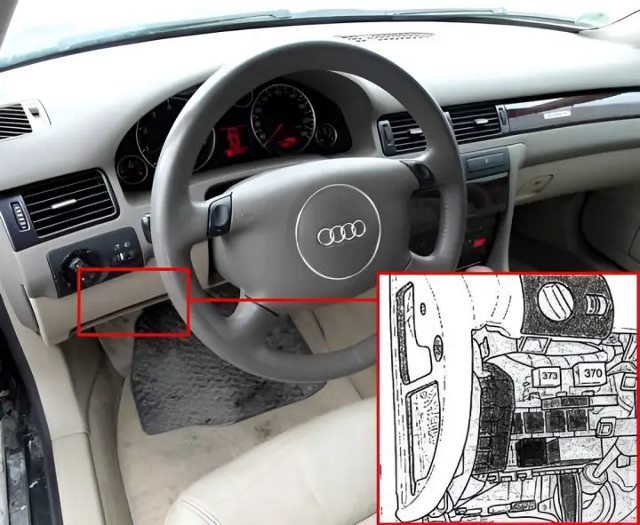

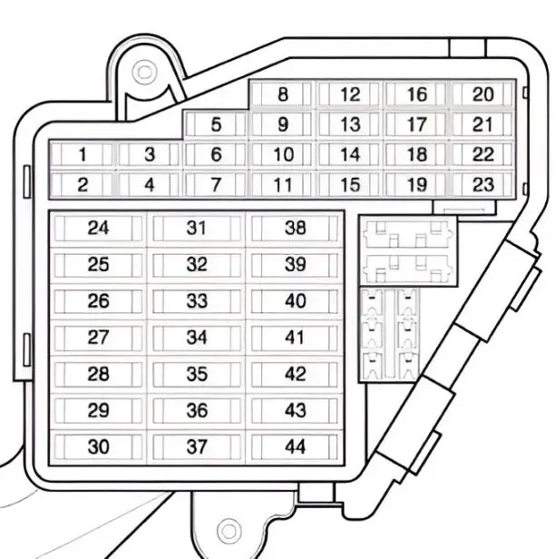

La boîte à fusibles est située sur le flanc gauche de la planche de bord (côté conducteur), derrière une garniture en plastique.

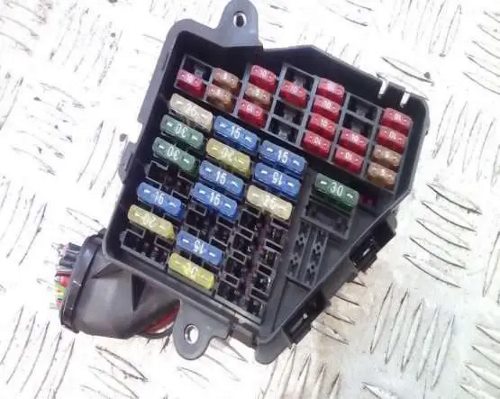

La photographie est donnée à titre indicatif.
Schéma
N° | Affectation | Intensité
1. | Gicleurs de lave-glace chauffants, rétroviseurs extérieurs chauffants | 5 A
2. | Feux clignotants | 10 A
3. | Éclairage, relais de lave-phares | 5 A
4. | Éclairage de plaque d'immatriculation | 5 A
5. | Combiné d'instruments, sièges chauffants, prise de diagnostic, régulateur de vitesse, contrôleur d'ampoules grillées, catalyseur, rétroéclairage des commandes, indicateur de rapport engagé, témoin d'airbag, indicateur de température extérieure, climatisation, chauffage d'appoint, store pare-soleil arrière, toit ouvrant, aide au stationnement, système de navigation | 10 A
6. | Verrouillage centralisé | 5 A
7. | Système ABS, contacteur de feux stop, contacteur de pédale d'embrayage | 10 A
8. | Téléphone | 5 A
9. | Dégivrage des rétroviseurs extérieurs | 10 A
10. | Réglage automatique du site des phares | 5 A
11. | Régulateur de vitesse (véhicules à boîte de vitesses automatique), calculateur de boîte Multitronic | 10 A
12. | Prise de diagnostic (OBD) | 10 A
13. | Feux stop | 10 A
14. | Éclairage de l'habitacle, liseuses, alarme antivol, miroirs de courtoisie éclairés, mémoire de position des sièges | 10 A
15. | Combiné d'instruments, climatisation, réglage à mémoire des sièges et des rétroviseurs, programmateur de chauffage d'appoint, système de navigation | 10 A
16. | Correcteur électronique de trajectoire (ESP) | 5 A
17. | Système de navigation, correcteur d'assiette (suspension pneumatique) | 10 A
18. | Feu de route droit | 10 A
19. | Feu de route gauche | 10 A
20. | Feu de croisement droit, réglage du site des phares | 15 A
21. | Feu de croisement gauche, réglage du site des phares | 15 A
22. | Feu de position droit / feu de stationnement | 5 A
23. | Feu de position gauche / feu de stationnement | 5 A
24. | Essuie-glaces, pompe de lave-glace, relais de balayage intermittent | 25 A
25. | Pulseur d'air (chauffage/climatisation), chauffage d'appoint | 30 A
26. | Dégivrage de la lunette arrière, système de recyclage d'air | 30 A
27. | Volant chauffant, essuie-glace arrière | 15 A
28. | Pompe à carburant, pompe de gavage (véhicules diesel) | 20 A
29. | Calculateur moteur | 30 A
30. | Toit ouvrant | 20 A
31. | Feux de recul, régulateur de vitesse, boîte de vitesses automatique, prise de diagnostic | 15 A
32. | Calculateur moteur | 20 A
33. | Fusible de l'allume-cigare Audi A6 C5 / Allroad Quattro | 15 A
34. | Calculateur moteur | 15 A
35. | Prise d'attelage | 30 A
36. | Projecteurs antibrouillard, feux de brouillard arrière | 15 A
37. | Téléphone, autoradio | 20 A
38. | Éclairage du coffre, verrouillage centralisé | 20 A
39. | Éclairage, feux de détresse (warnings) | 15 A
40. | Avertisseur sonore | 25 A
41. | ABS, correcteur électronique de trajectoire (ESP) | 25 A
42. | Correcteur électronique de trajectoire (ESP) | 25 A
43. | Autoradio (contact S) | 5 A
44. | Sièges chauffants, chauffage d'appoint | 30 A
Un dysfonctionnement du verrouillage centralisé, souvent lié au fusible 38 (20 A), peut bloquer l'accès au véhicule. Par ailleurs, en cas de panne immobilisante, il est impératif de vérifier le fusible 28 (20 A) : une défaillance de la pompe à carburant rend tout démarrage du moteur impossible.
Derrière le tableau de bord

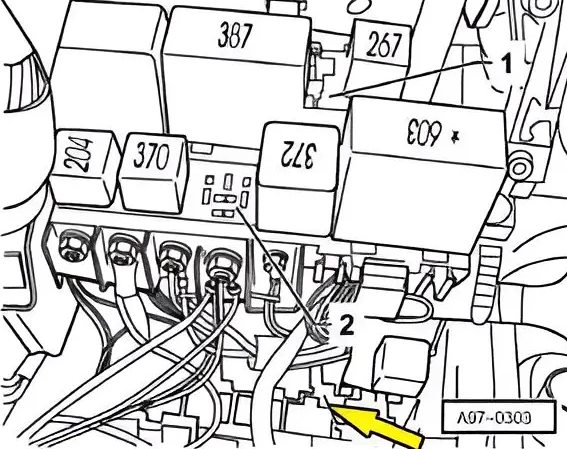

Des platines de relais supplémentaires se trouvent derrière la planche de bord.

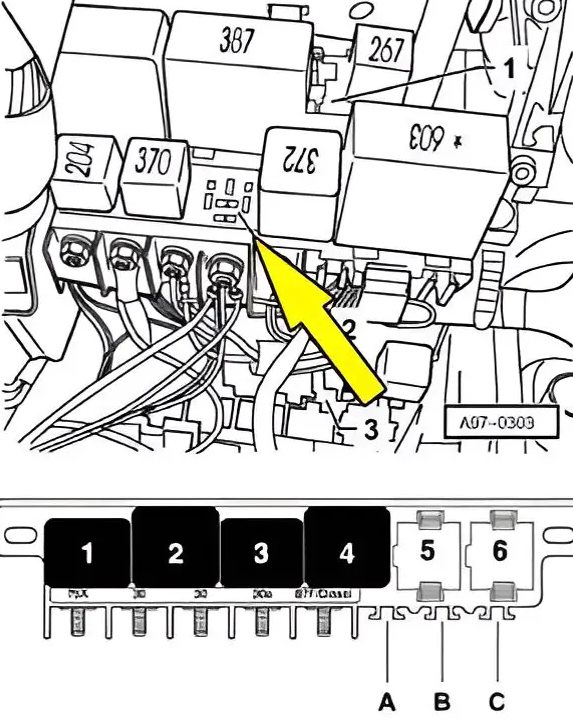

Affectation des relais de la platine de distribution centrale
N° | Description
A. | Réglage de la colonne de direction - S275
B. | Store pare-soleil arrière - S100
C. | Calculateur d'alarme antivol II - S181 (taxis), C - S204 (véhicules de police). Déverrouillage de secours arrière - S195 (véhicules spéciaux). Calculateur de volant multifonction - S326
1. | Relais d'avertisseur sonore - J4
2. | Relais de décharge des contacts X (après-contact) - J59
3. | Relais de compresseur de suspension pneumatique / pompe hydraulique - J555 (Allroad)
4. | Relais de pompe à carburant - J17 (moteurs essence) ou relais de bougies de préchauffage - J52 (moteurs diesel)
5. | Relais d'essuie-glaces et de lave-glace
6. | Relais d'essuie-glaces et de lave-glace

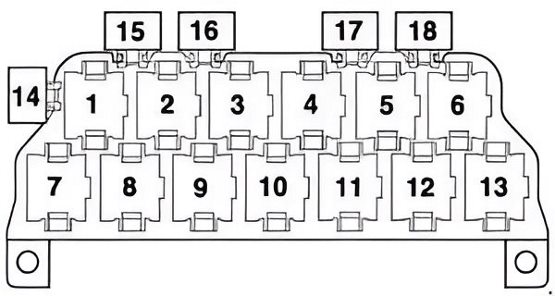

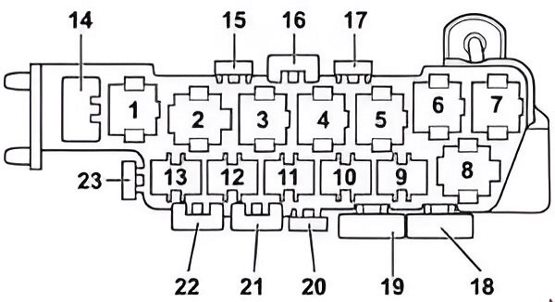

Affectation des relais de la platine auxiliaire à 13 emplacements
N° | Affectation
1. | Bruiteur - J4
2. | Relais d'alternateur - J442, calculateur d'alarme antivol - J85 (taxis), sirène - J408 (véhicules de police), alarme antivol / circuit d'éclairage - J549 (véhicules spéciaux)
3. | Relais de toit ouvrant solaire - J309, calculateur d'alarme antivol - J85 (taxis), sirène - J408 (véhicules de police), relais d'alarme antivol / télédéverrouillage - J461 (véhicules spéciaux)
4. | Relais de blocage de démarrage - J207, relais de blocage de démarrage et de feux de recul - J226
5. | Relais d'embrayage électromagnétique - J44, relais de chauffage d'appoint - J8
6. | Relais de projecteurs antibrouillard - J5, relais de pompe à carburant - J17 (moteurs TDI)
7. | Calculateur de volant multifonction
8. | Calculateur de volant multifonction
9. | Contrôleur d'ampoules grillées
10. | Contrôleur d'ampoules grillées
11. | Calculateur de rabattement des rétroviseurs
12. | Calculateur de rabattement des rétroviseurs
13. | Calculateur Servotronic (direction assistée) - J236
14. | Fusible de taximètre - S182, fusible de relais de pompe hydraulique - S279 (Allroad)
15. | Non affecté
16. | Fusible d'alarme anti-intrusion - S57 (taxis) ou B - S202 (véhicules de police)
17. | Fusible de taximètre et d'alarme - S183 (taxis), autoradio - S253 (véhicules spéciaux), projecteurs antibrouillard - S28 (feux de jour - Canada)
18. | Emplacements variables : relais d'alternateur - J442 (véhicules spéciaux), relais de feux spéciaux - J182 (véhicules de police), relais de toit ouvrant solaire - J309 (taxis), calculateur d'alarme antivol II - J430 (taxis)
Affectation des relais de la platine auxiliaire à 8 emplacements
Cette platine de relais se situe derrière la platine de distribution principale.
N° | Description
1. | Relais d'électrovannes ABS/ESP - J106
2. | Relais de motoventilateur de refroidissement (2ème vitesse) - J101
3. | Relais de motoventilateur de refroidissement - J26, relais de pompe de circulation de liquide de refroidissement pour post-fonctionnement - J151
4. | Relais de commande de motoventilateur - J138
5. | Non affecté
6. | Relais de compresseur de suspension pneumatique - J403 (Allroad)
7. | Relais de pompe hydraulique ABS/ESP - J105
8. | Relais d'électrovanne de coupure du liquide de refroidissement - J541
14. | Fusible thermique de réglage du siège conducteur - S44 (Allroad)
15. | Prise 12 V - S184
16. | Fusible thermique de lève-vitres avant - S37
17. | Fusible thermique de lunette arrière dégivrante - S43
18. | Fusible du bloc hydraulique ABS - S123
19. | Fusible de motoventilateur de refroidissement - S42
20. | Fusible du calculateur de motoventilateur - S142
21. | Fusible thermique de réglage du siège conducteur - S44, fusible de motoventilateur de refroidissement - S42 (Allroad)
22. | Fusible du système de suspension pneumatique - S110 (Allroad)
24. | Fusible thermique de réglage du siège passager - S80

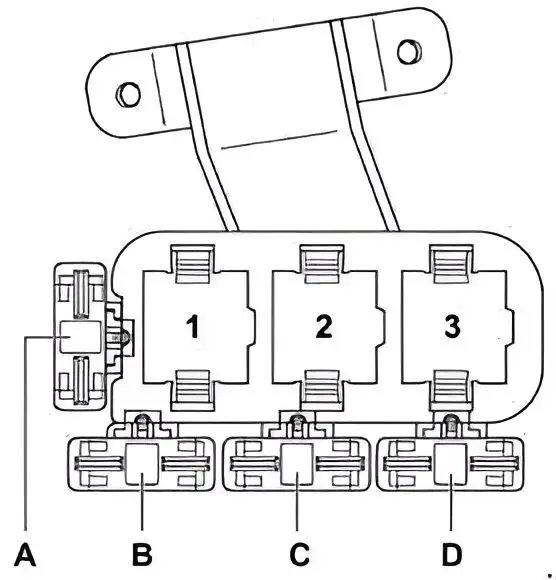

Affectation des relais de la platine auxiliaire à 3 emplacements
N° | Description
A-B. | Non affecté
C. | Fusible de chauffage d'appoint 2 - S143, pompe à vu (servofrein) - S279, fusible de pompe à carburant - S81 (RS6 direction à gauche)
D. | Fusible de chauffage d'appoint - S109, fusible de pompe à carburant - S81 (RS6 direction à droite)
1. | Relais de chauffage d'appoint (faible puissance) - J359, relais de pompe à vide de servofrein - J569
2. | Relais de chauffage d'appoint - J8, relais de toit ouvrant solaire - J354
3. | Relais de chauffage d'appoint (forte puissance) - J360
