L'Audi A3 est une berline compacte produite par le constructeur Audi depuis 1996. La quatrième génération a été présentée en mars 2020. Ce véhicule repose sur la plateforme MQB du groupe Volkswagen, également partagée avec la Volkswagen Golf VIII, la SEAT Leon Mk4 et la Škoda Octavia Mk4. Ce manuel technique présente l'affectation détaillée des fusibles de l'Audi A3 (quatrième génération, plateforme MQB, code châssis 8Y). Années de production : 2020, 2021, 2022, 2023, 2024.
Cette section présente les emplacements, les affectations et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur
Le boîtier à fusibles est situé du côté gauche du compartiment moteur, sous un couvercle de protection.

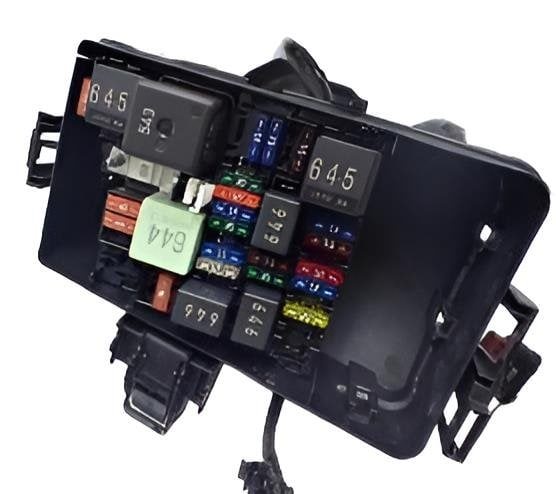

Vue d'ensemble.

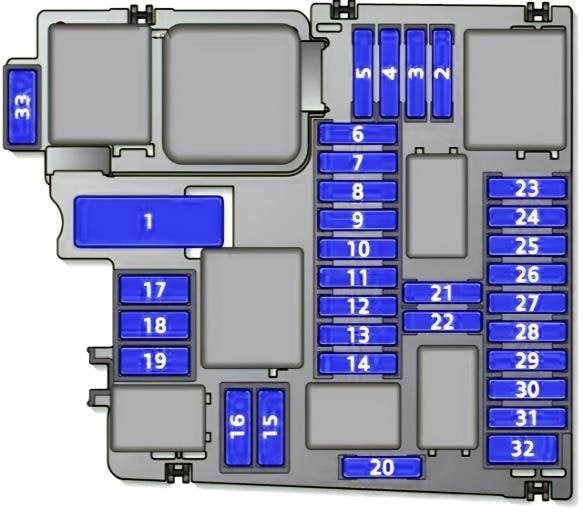

Schéma d'implantation
N° | Affectation
2. | Calculateur du groupe motopropulseur, contrôle électronique de la stabilité (ESC), système antiblocage des roues (ABS)
3. | Composants moteur, pompe à carburant (fusible de protection), système de climatisation, chargeur haute tension, système de propulsion électrique
4. | Projecteur gauche
5. | Projecteur droit
7. | Refroidissement de l'huile de boîte de vitesses
8. | Servomoteur d'assistance au freinage
9. | Avertisseur sonore
10. | Essuie-glace avant
11. | Commande de climatisation
12. | Calculateur de boîte de vitesses
13. | Contrôle électronique de la stabilité (ESC), système antiblocage des roues (ABS)
14. | Chauffage stationnaire, commande de l'avertisseur sonore
15. | Contrôle électronique de la stabilité (ESC), système antiblocage des roues (ABS)
16. | Boîte de vitesses automatique
17. | Post-traitement des gaz d'échappement, climatisation, chauffage auxiliaire
18. | Climatisation, chauffage stationnaire
21. | Calculateur du système de propulsion
22. | Démarreur
23. | Calculateur du système de propulsion
24. | Composants moteur, calculateur diesel, système de contrôle des émissions, diagnostic d'étanchéité du réservoir de carburant, capteur de niveau et de température d'huile, refroidissement moteur
25. | Composants moteur, système de contrôle des émissions
26. | Composants moteur, clapets d'échappement, diagnostic d'étanchéité du réservoir de carburant, refroidissement moteur, refroidissement de l'huile de boîte de vitesses, dépollution des gaz d'échappement
27. | Sondes lambda chauffées
28. | Composants moteur
29. | Pompe à carburant, calculateur de boîte de vitesses
30. | Refroidissement moteur
33. | Climatisation, chauffage auxiliaire
En cas d'intempéries, un dysfonctionnement des essuie-glaces est fréquemment dû à l'oxydation du fusible n° 10. De même, l'infiltration d'humidité peut affecter le fusible n° 3, provoquant des messages d'erreur liés à la pompe à carburant ou au système de climatisation.
Dans l'habitacle

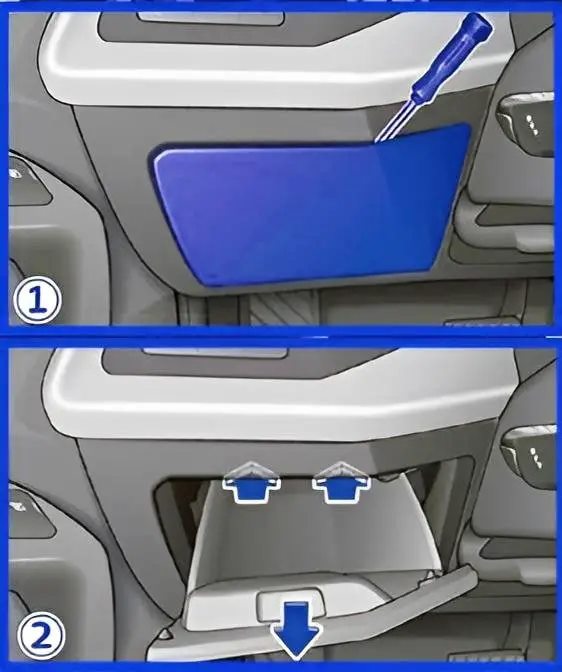

Le boîtier à fusibles se trouve du côté conducteur, derrière le vide-poches de la planche de bord.

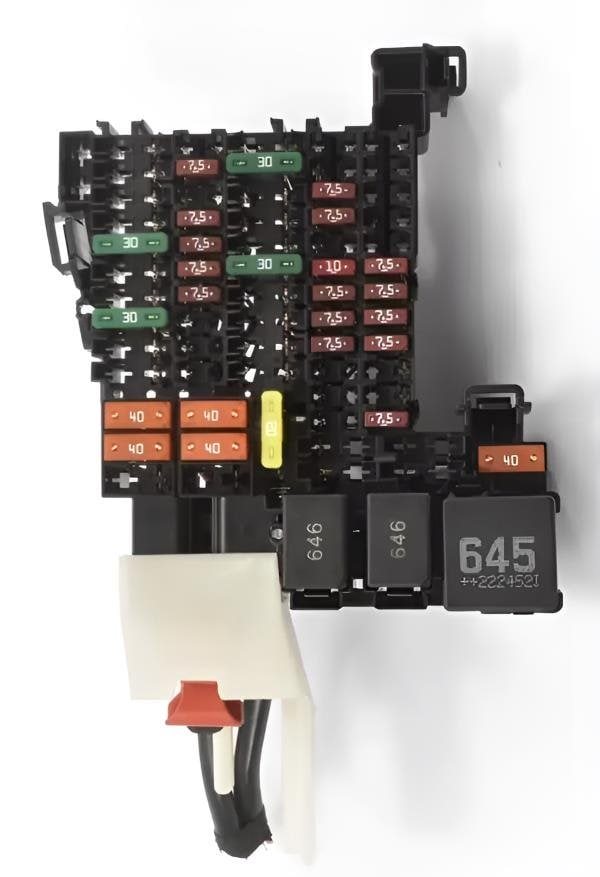

Vue d'ensemble.

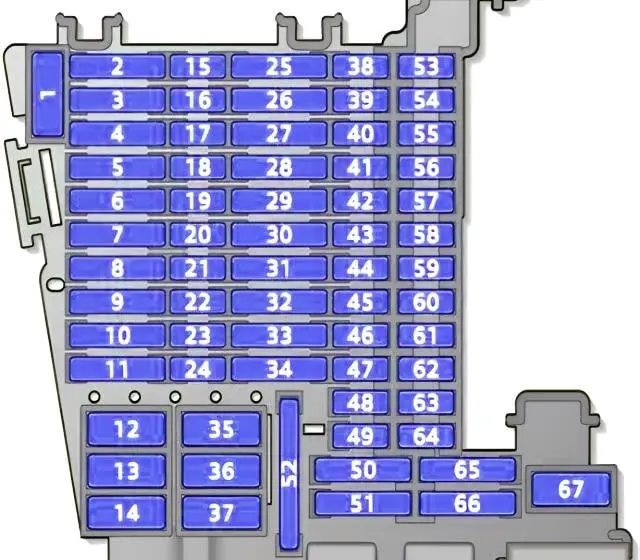

Schéma d'implantation
N° | Affectation
3. | Dispositif d'attelage de remorque
4. | Composants de transmission, post-traitement des gaz d'échappement
5. | Levier de sélection de la boîte de vitesses automatique
6. | Calculateur de réseau de bord
7. | Commande de chauffage des sièges, calculateur de réseau de bord
8. | Toit ouvrant panoramique
9. | Calculateur de porte avant gauche, lève-vitre arrière gauche
11. | Dispositif d'attelage de remorque
12. | Calculateur de réseau de bord
13. | Calculateur de réseau de bord
14. | Système audio
16. | Calculateur d'airbag
17. | Post-traitement des gaz d'échappement
18. | Calculateur de verrouillage de la colonne de direction, système d'accès et d'autorisation de démarrage
19. | Combiné d'instruments, module d'appel d'urgence
20. | Système d'infodivertissement, prise USB
21. | Calculateur des systèmes d'aide à la conduite, systèmes de caméras, assistant de changement de voie (Side Assist), hayon de coffre
23. | Réglage lombaire du siège passager
24. | Calculateur de transmission intégrale
25. | Prétensionneur de ceinture avant gauche
26. | Calculateurs de portes côté passager, lève-vitres côté passager
27. | Prétensionneur de ceinture avant droit
28. | Élément de coupure d'urgence de la batterie haute tension
29. | Dispositif d'attelage de remorque
30. | Système d'infodivertissement
31. | Dispositif d'attelage de remorque
33. | Réglage lombaire du siège conducteur
35. | Calculateur de réseau de bord
36. | Soufflante de climatisation
37. | Calculateur de hayon de coffre
39. | Électronique de colonne de direction
40. | Système d'alarme antivol
41. | Prise de diagnostic
42. | Levier de sélection de la boîte de vitesses automatique
43. | Système de contrôle de la pression des pneus, commande de climatisation, chauffage auxiliaire, capteur de température intérieure, relais de lunette arrière chauffante
44. | Capteur de particules fines, calculateur d'électronique de toit, bouton de frein de stationnement électrique, système d'alarme antivol, prise de diagnostic, réglage du site des phares, calculateur d'ouverture de porte de garage, commutateur d'éclairage, capteur de pluie et de luminosité
45. | Électronique de colonne de direction
46. | Commande de volume, écran central, affichage tête haute
47. | Régulation du châssis
48. | Prise USB
52. | Prise 12 V (fusible de l'allume-cigare Audi A3)
58. | Calculateur d'aide à la conduite, caméra frontale, système d'aide au stationnement
59. | Commande de climatisation, haut-parleurs extérieurs, rétroviseurs, contacteur de feux de recul, panneau de commande de la console centrale, capteur de qualité de l'air, relais de prise 12 V
60. | Prise de diagnostic
61. | Capteur de position d'embrayage, système de propulsion électrique, batterie haute tension
64. | Système de détection d'occupation du siège passager, témoin de désactivation de l'airbag passager
65. | Générateur de son extérieur
66. | Essuie-glace arrière
67. | Lunette arrière chauffante
Des dysfonctionnements intermittents du combiné d'instruments ou du module d'appel d'urgence sont souvent liés au fusible 19. Par ailleurs, un blocage des fonctions multimédias peut résulter d'une défaillance des fusibles 20 ou 30, nécessitant un contrôle immédiat de la ligne d'alimentation du système d'infodivertissement.
