L'Audi A3 (8P) a été présentée en 2003 au Salon de l'automobile de Genève. Au début, le modèle n'était disponible qu'en carrosserie 3 portes à hayon, en juillet 2004, une version 5 portes (Sportback) a été introduite, et en 2008 - un cabriolet. Des transformations ont eu lieu en 2005, 2008 et 2010. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans l'Audi A3 (deuxième génération ; corps marque 8P ; plate-forme PQ35) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 année de construction avec des moteurs 1. 2 TSI, 1.4 TFSI, 1.6 8V, 1.6 FSI 16V, 1.6 8V E-Power, 1.6 TDI, 1.8 TFSI, 1.9 TDI 8V, 1.9 TDI 8V DPF, 2.0 FSI 16V, 2.0 TDI, 2.0 TDI 16V, 2.0 TFSI, 3.2 VR6, RS3 (2.5 TFSI).
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
A l'intérieur de la voiture
On trouve ici trois boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.
Boîte à fusibles

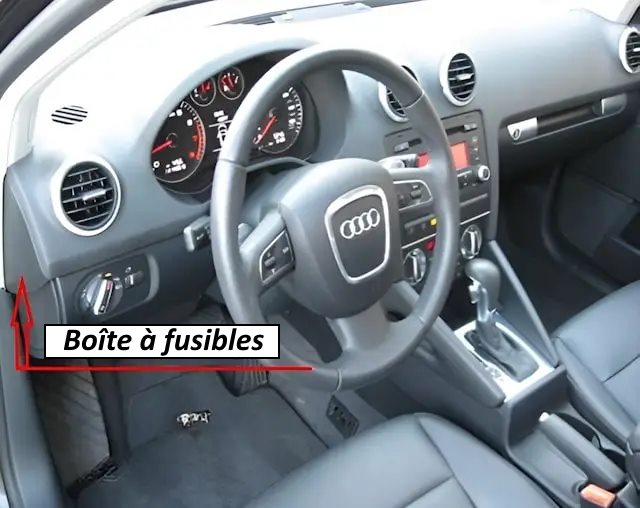

Se trouve côté conducteur, à l'extrémité du tableau de bord, derrière un couvercle en plastique.

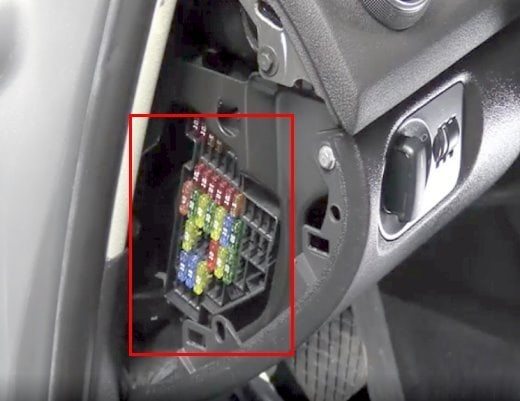

Exemple d'accès.

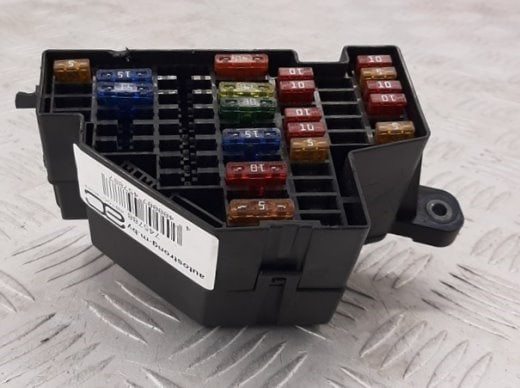

Vue générale.

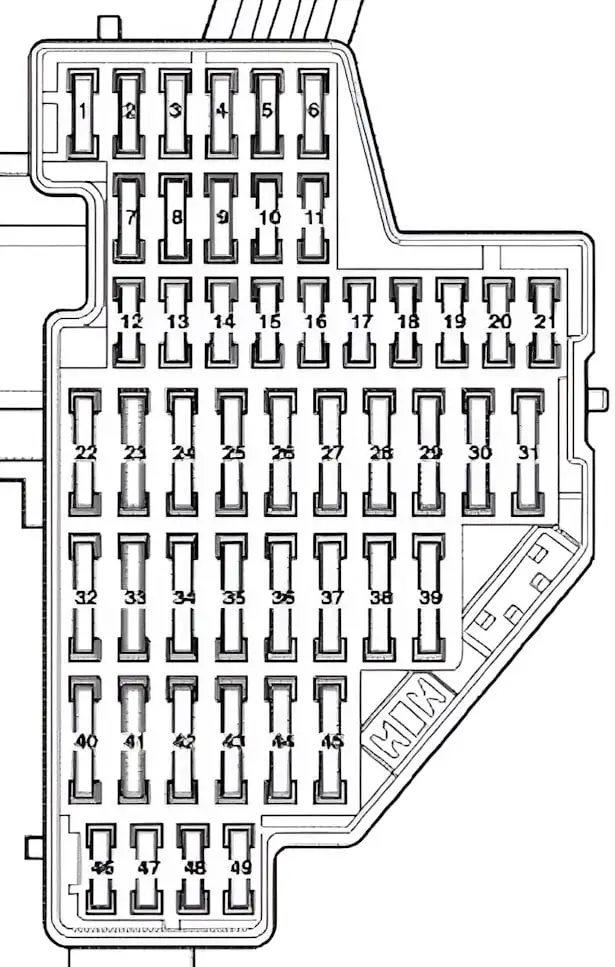

Schéma
N° | Description | Ampères
F1. | Connecteur de diagnostic, commande moteur, correcteur de phares, commutateur d'éclairage, commande électrique pour remorque | 10A
F2. | Commande de boîte de vitesses automatique, boîte de vitesses automatique (DSG), système ABS, contacteur de feu stop (capteur de position de pédale de frein), appareil de diagnostic, commande moteur, unité de commande 4WD, direction assistée | 10A
F3. | Airbag | 5A
F4. | capteur d'huile moteur, système de télécommande de porte de garage, rétroviseur intérieur, système de navigation, sièges chauffants, chauffage/climatisation, calculateur/commande de système de stationnement, feux de recul (pour boîte automatique), commutateur principal TCS/ESP, calculateur de détection d'occupation du siège, système de contrôle de la pression des pneus, chauffage des gicleurs de lave-glace 5A
F5. | Unité de commande des phares au xénon (gauche) | 5A
F6. | Appareil de commande pour phares au xénon (droite) | 5A
F7-F11. | Vide
F12. | Commande électrique de la porte (conducteur), commande électrique de la porte (passager) | 10A
F13. | Commande de porte (arrière gauche), commande de porte (arrière droite), commande multifonction 2 | 10A
F14. | Unité de commande de la boîte de vitesses automatique, unité de commande de la boîte de vitesses automatique (DSG), système ABS (certains modèles), unité de commande du système de stationnement | 10A
F15. | Ampoules de l'éclairage intérieur | 10A
F16. | Capteur de pluie/d'ensoleillement, récepteur de télécommande pour chauffage auxiliaire, connecteur de diagnostic pour chauffage/climatisation | 10A
F17. | Système antivol | 5A
F18-F21. | Vide
F22. | chauffage/climatisation | 40A
F23. | Moteur pour soulever la vitre de la porte du conducteur | 30A
F24. | Fusible allume-cigare Audi A3 | 20A
F25. | Fusible de chauffage de la lunette arrière | 30A
F26. | Fiche pour chargeur de batterie | 20A
F27. | calculateur de pompe à carburant (le cas échéant), relais de pompe à carburant (le cas échéant), relais de démarreur (système de carburant) (le cas échéant) | 15A
F28. | Servomoteur de lève-vitre électrique (arrière gauche), servomoteur de lève-vitre électrique (arrière droit) | 30A
F29. | Vide
F30. | Boîte de vitesses automatique | 20A
F31. | Pompe à vide du servofrein (le cas échéant) | 20A
F32. | Lave-phares | 30A
F33. | Toit ouvrant | 20A
F34. | Sièges chauffants | 20A
F35. | Vide
F36. | Sièges électriques | 10A
F37. | Climatisation, sièges chauffants | 20A
F38. | Moteur de lève-vitre porte passager | 30A
F39. | Vide
F40. | Chauffage/climatisation | 40A
F41. | Lave-glace arrière | 15A
F42. | Pompe du lave-glace/lave-glace arrière | 15A
F43. | Appareil de commande multifonctions 2 | 20A
F44. | Appareil de commande électrique de remorque | 20A
F45. | Appareil de commande électrique de remorque | 15A / 20A
F46. | Raccordement électrique pour remorque | 10A
F47. | Raccordement téléphonique | 5A
F48. | Véhicule de formation | 10A
F49. | Véhicule de service, véhicule de formation | 5A
Boîtes de relais
S'installe sur le côté gauche, sous le tableau de bord.
Boîte à relais n° 1

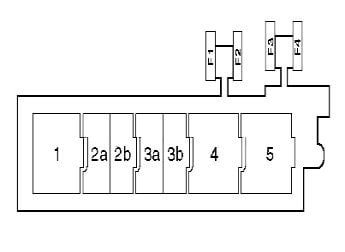

Schémas

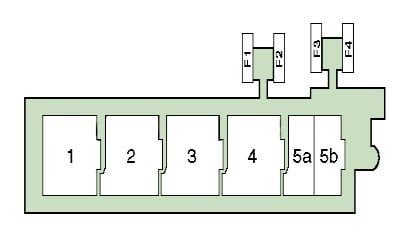

Type 1 : 2007-2012
N° | Description
1 | Relais de la pompe de lave-phares
2. | Relais de chauffage du liquide de refroidissement 1 (diesel avec chauffage d'appoint)
3. | Relais de chauffage du liquide de refroidissement 2 (diesel avec chauffage d'appoint)
4. | Relais de démarreur
5a. | Relais de pompe à carburant (diesel)
5b. | Relais de pompe à essence (moteur à essence, BSE/BSF)
F1. | Vide
F2. | Vide
F3. | Entraînement électrique du siège 30A
F4. | Vide

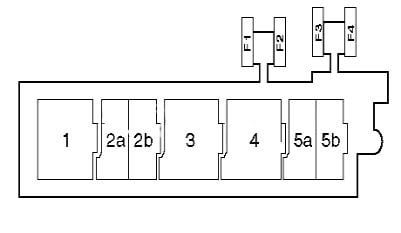

Type 2 : 2005-2006
N° | Description
1. | Relais de la pompe de lave-phares
2a. | ^07/05 - Relais de démarrage (système de carburant) (essence, BSE/BSF/BMJ/BUB)
2b. | Relais de pompe à carburant (moteur essence, BSE/BSF)
3. | →07/05 : Relais de démarreur
4. | 08/05^ - Relais de démarreur
5a. | 08/05^ - Relais de démarreur (système de carburant) (essence, BSE/BSF/BMJ/BUB)
5b. | 08/05^ - Relais de la pompe à carburant (moteur essence, BSE/BSF)
F1. | vide
F2. | Vide
F3. | Entraînement électrique du siège 30A
F4. | Vide
Type 3 : 2002-2005
N° | Description
1. | Relais de la pompe de lave-phares
2a. | Vide
2b. | Relais de pompe à carburant (AZV/BKC/BKD)
3a. | Vide
3b. | Vide
4. | Véhicule de formation
5. | Véhicule de formation
F1. | Lève-vitres électriques, arrière (modèles 5 portes) (30A)
F2. | Lève-vitres électriques, avant (30A)
Boîte à relais n° 2

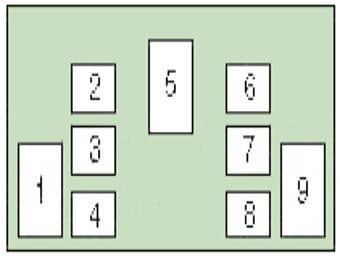

Plan
N° | Affectation des relais
1. | Relais 2 de l'unité de commande multifonctionnelle
2. | Relais du chauffage de siège
3. | Vide
4. | Relais 1 de l'appareil de commande multifonctionnel
5. | Relais du chauffage de la lunette arrière
6. | Relais de l'avertisseur sonore
7. | Relais 2 de la pompe de lavage du pare-brise/de la lunette arrière
8. | Relais 1 de la pompe de lavage du pare-brise/de la lunette arrière
9. | Relais auxiliaire d'allumage
Dans le compartiment moteur
Il y a également trois boîtes à fusibles qui protègent les circuits électriques du véhicule.
Boîte à fusibles

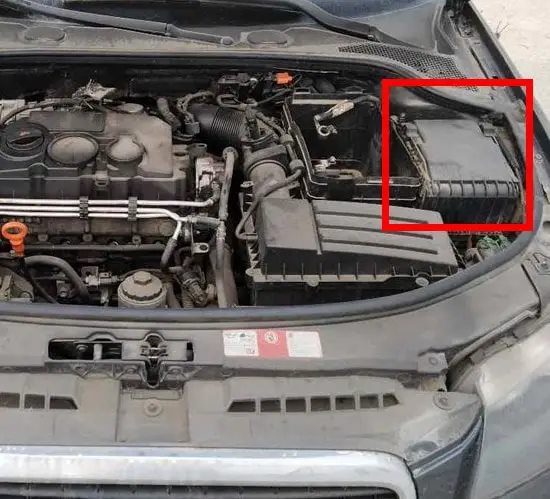

Se trouve sur le côté gauche du capot, à côté de la batterie.
Exemple d'accès.

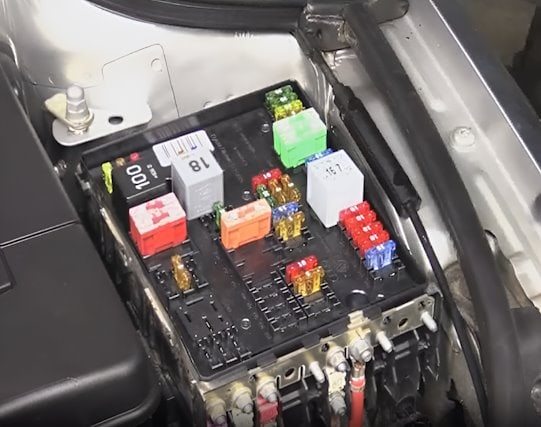

Bloc principal sous le capot. Il existe quatre types de variantes de circuit.
Variante no 1

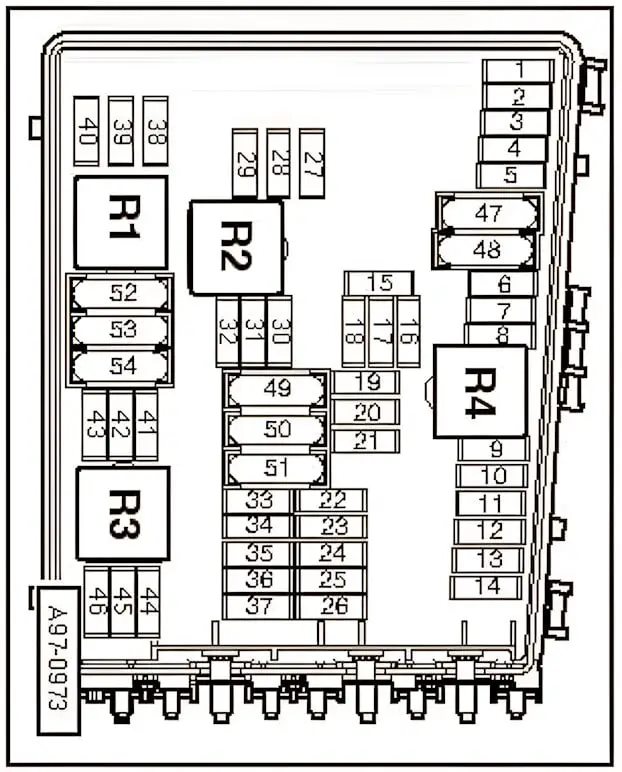

Schéma
Type n° 1
No | Affectation des fusibles | Ampères
1. | Système de freinage antiblocage (ABS) | 30A
2. | Système de freinage antiblocage (ABS) | 30A
3. | ^2007 : Unité de commande multifonctionnelle 2 | 20A
4. | Appareil de commande multifonctions 1 | 5A
5. | Klaxon | 15A
6. | Commande moteur | 15A
7. | Vide
8. | Vide
9. | Commande moteur | 10A
10. | Commande moteur | 10A
11. | Commande moteur | 10A
12. | Commande moteur | 10A
13. | Système de commande de boîte (boîte automatique) (système de commande de boîte) (DSG) | 15A
14. | Vide
15. | Moteur électrique de la pompe du système de refroidissement | 10A
16. | Commande électrique de la colonne de direction | 5A
17. | Combiné d'instruments | 5A
18. | Système audio | 30A
19. | Système audio, système de navigation | 15A/25A
20. | Système de navigation, téléphone | 5A
21. | Vide
22. | Vide
23. | Gestion du moteur | 5A/10A
24. | Appareil de diagnostic | 5A
25. | Vide
26. | Vide
27. | Vanne de régulation des gaz d'échappement (BHZ) | 5A
28. | Commande moteur | 25A
29. | Relais de pompe de refroidissement, relais de pompe d'évacuation d'air | 5A
30. | Chauffage d'appoint | 20A
31. | Essuie-glace | 30A
32-37. | Vide
38. | Contrôleur du moteur du ventilateur, système de gestion du moteur | 10A
39. | Commutateur de feu stop (capteur de position de pédale de frein), capteur de position de pédale d'embrayage | 5A
40. | Commande du moteur | 20A
41. | Vide
42. | Commande moteur | 5A
43. | Commande moteur | 30A
44-46. | Vide
47. | Commande multifonctionnelle 1 | 30A / 40A
48. | Appareil de commande multifonctionnel 1 | 30A / 40A
49. | ^2007 : boîte à fusibles/relais tableau de bord, relais 2 appareil de commande multifonctions | 40A
50. | Vide
51. | Commande moteur | 40A
52. | ^2007 : boîte à fusibles/relais tableau de bord, relais circuit auxiliaire, calculateur multifonctions 1 | 40A / 50A
53. | ^2007 : Commande électrique du siège, boîte à fusibles/relais du tableau de bord | 50A
54. | Vide
No. | Affectation des relais
R1. | Relais du circuit principal d'allumage
R2. | Relais de pompe de refroidissement
R3. | Vide
Type n° 2
N° | Description | Ampères
1. | Système de freinage antiblocage (ABS) | 30A
2. | Système de freinage antiblocage (ABS) | 30A
3. | Unité de commande multifonctionnelle2 2 | 20A
4. | Unité de commande multifonctionnelle 1-excepté 3,2 (BDB) | 5A
5. | Klaxon | 20A
6. | Système de gestion du moteur - essence | 5A/20A/30A
7. | Interrupteur de feu stop (capteur de position de pédale de frein) | 5A
8. | Contrôleur de moteur de ventilateur, système de gestion du moteur | 10A
9. | Commande du moteur | 10A
10. | Système de gestion du moteur | 10A
11. | Système de gestion du moteur - essence | 25A
12. | Commande moteur | 15A
13. | Transmission automatique | 20A
14. | Vide
15. | Démarreur | 40A
16. | Commande électrique de la colonne de direction | 15A
17. | Combiné d'instruments | 10A
18. | Système audio | 30A
19. | Système audio, système de navigation | 15A
20. | Téléphone | 5A
21. | Système de navigation | 10A
22. | Vide
23. | Vide
24. | Appareil de diagnostic, contacteur d'allumage | 10A
25. | Vide
26. | Système de gestion du moteur - diesel | 5A
27. | Chauffage ventilation carter | 10A
28. | BOÎTE DE VITESSES AUTOMATIQUE | 20A
29. | Commande moteur | 10A/20A
30. | Chauffage auxiliaire | 20A
31. | essuie-glace de pare-brise | 25A
32. | Commande moteur | 10A
33. | Pompe à essence | 15A
34-37. | Vide
38. | Correcteur de phares | 10A
39. | Capteur de température d'huile moteur, combiné d'instruments | 5A
40. | Boîte à fusibles/relais du tableau de bord 1 | 30A
41. | Vide
42. | Système de gestion du moteur - essence | 5A
43. | Pompe à dépression du servofrein | 20A
44. | Système de gestion du moteur - diesel
45. | Commande moteur | 10A/15A
46. | Commande moteur | 10A
47. | Unité de commande multifonctionnelle 1 | 40A
48. | Contrôleur multifonction 1 | 40A
49. | Relais 2 de l'appareil de commande multifonctionnel | 30A
50. | Vide
51. | Système de gestion du moteur - essence | 40A
52. | Contrôleur multifonctionnel 1 | 50A
53. | Boîte à fusibles/relais du tableau de bord 1 (F32-F37) - sauf 3,2(BDB) | 50A
54. | Boîtier de commande du moteur du ventilateur de radiateur | 50A
R1. | Relais 2 des circuits principaux d'allumage
R2. | Relais de démarreur
R3. | Relais de pompe à carburant-1,6(BGU)/3,2(BDB)
R4. | Relais 1 des circuits d'allumage principaux
Type n° 3
No | Description | Ampères
1. | Système de freinage antiblocage (ABS) | 30A
2. | Système de freinage antiblocage (ABS) | 30A
3. | Unité de commande multifonctionnelle 2 | 20A
4. | Unité de commande multifonctionnelle 1 (sauf BDB/BMJ) | 5A
5. | Avertisseur sonore | 20A
6. | Commande moteur | 15A/20A/30A
7. | Commutateur de feu stop (capteur de position de pédale de frein), capteur de position de pédale d'embrayage | 5A
8. | Contrôleur du moteur du ventilateur de refroidissement, gestion du moteur | 10A
9. | Moteur de la pompe du système de refroidissement (le cas échéant), commande du moteur | 10A
10. | Commande du moteur | 10A
11. | Gestion du moteur (essence) | 25A
12. | Commande moteur | 15A
13. | Système de commande de la boîte de vitesses (boîte automatique) (système de commande de la boîte de vitesses) (DSG) | 20A
14. | Vide
15. | Démarreur | 40A
16. | Appareil de commande électrique de la colonne de direction | 15A
17. | Combiné d'instruments | 10A
18. | Système audio | 30A
19. | Système audio, système de navigation | 15A
20. | Téléphone | 5A
21. | Système de navigation | 10A
22. | Vide
23. | Vide
24. | Appareil de diagnostic | 10A
25. | Vide
26. | Commande moteur | 5A/10A
27. | Chauffage de la ventilation du carter | 5A/10A
28. | Transmission automatique | 20A
29. | Commande moteur | 10A/20A
30. | Chauffage d'appoint | 20A
31. | Essuie-glace de pare-brise | 30A
32. | Gestion du moteur | 10A
33. | Gestion du moteur | 15A
34-37. | Vide
38. | Correcteur de phares | 10A
39. | Capteur de niveau d'huile moteur | 5A
40. | Boîte à fusibles/relais dans le tableau de bord 1 (F1-F11/F29-F31) (saufBDB/BMJ) | 20A/30A
41. | Commande moteur | 10A
42. | Commande moteur | 5A/10A
43. | Pompe à dépression du servofrein (le cas échéant) | 20A
44. | Commande moteur | 10A
45. | Commande moteur | 10A/15A
46. | Commande moteur | 10A
47. | Commande multifonctionnelle 1 | 40A
48. | Appareil de commande multifonctionnel 1 | 40A
49. | Boîte à fusibles et à relais dans l'habitacle 1 (F1-F11/F29-F31) - (BDB/BMJ), relais 2 de l'appareil de commande multifonctions | 30A
50. | Vide
51. | Commande moteur | 40A
52. | Boîte à fusibles et relais dans le compartiment passagers, relais de circuit auxiliaire, calculateur multifonction 1 | 50A
53. | Boîte à fusibles/relais dans le tableau de bord 1 (F32-F37)-(BDB/BMJ) | 50A
54. | Boîtier de commande du moteur du ventilateur | 50A
R1. | Relais 2 des circuits d'allumage principaux
R2. | Relais de démarreur
R3. | Relais de pompe à carburant (BDB/BGU/BMJ)
R4. | Relais 1 des circuits d'allumage principaux
Variante n° 2

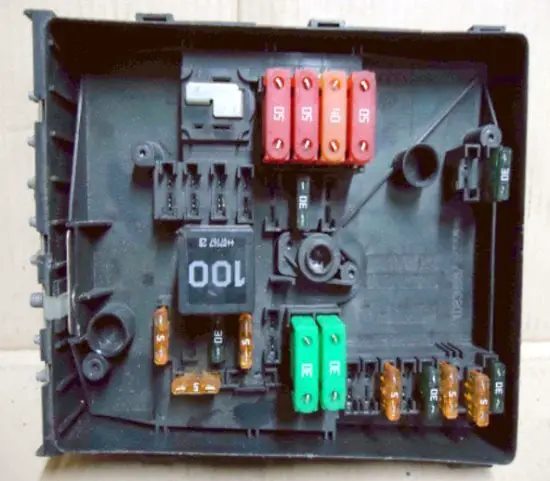

La photo est un exemple.

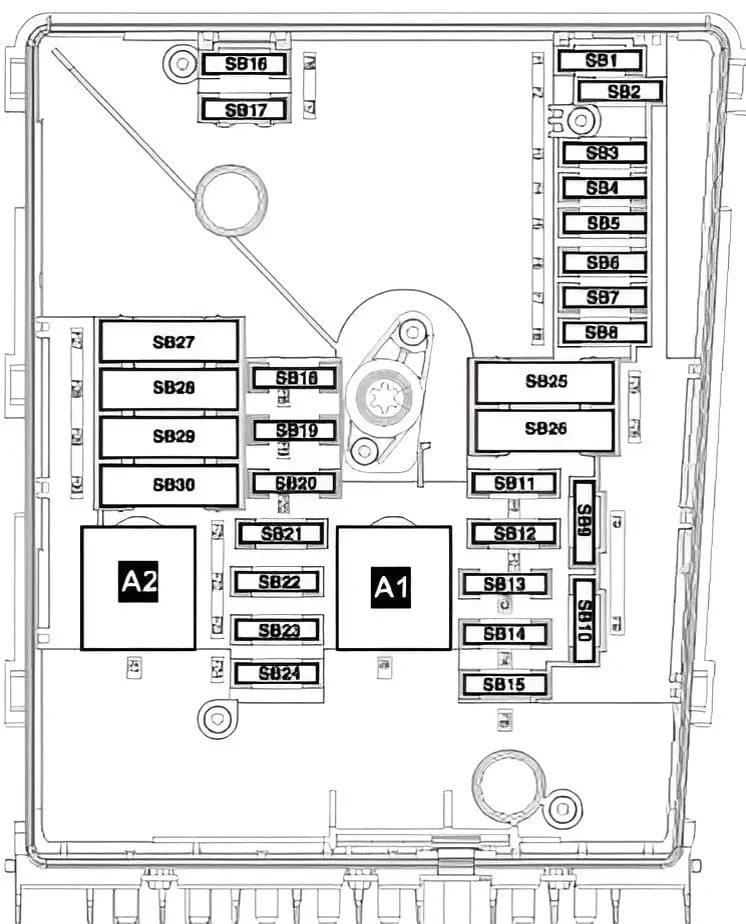

Schéma
No | Affectation des fusibles | Ampères
SB1. | ^2007 : Appareil de commande multifonctionnel 2 | 20A
SB2. | Appareil de commande électrique de la colonne de direction | 5A
SB3. | Appareil de commande multifonctionnel 1 | 5A
SB4. | Système de freinage antiblocage (ABS) | 30A
SB5. | Système de commande de boîte de vitesses (AKT) (Système de commande de boîte de vitesses (DSG) | 15A
SB6. | Unité de commande du combiné d'instruments | 5A
SB7. | Vide
SB8. | Système audio, système de navigation | 15A/25A
SB9. | système de navigation, téléphone | 5A
SB10. | Commande moteur | 5A/10A
SB11. | Chauffage d'appoint | 20A
SB12. | Appareil de diagnostic | 5A
SB13. | Gestion du moteur | 25A/30A
SB14. | Gestion moteur | 20A
SB15. | Gestion du moteur | 5A/10A
SB16. | Système de freinage antiblocage (ABS) | 30A
SB17. | Avertisseur sonore | 15A
SB18. | Système audio | 30A
SB19. | Essuie-glace de pare-brise | 30A
SB20. | Soupape de commande du régulateur de pression de carburant (BPT/BPU/BYT) | 20A
SB21. | Commande moteur | 10A/15A
SB22. | Commutateur de feu stop (capteur de position de pédale de frein), capteur de position de pédale d'embrayage | 5A
SB23. | Relais de pompe de refroidissement, système de gestion du moteur | 5A/10A
SB24. | Contrôleur de moteur de ventilateur de radiateur (certains modèles), gestion du moteur | 10A
SB25. | Appareil de commande multifonctionnel 1 | 30A/40A
SB26. | Appareil de commande multifonctions 1 | 30A/40A
SB27. | Pompe d'évacuation d'air (BSE) | 40A
SB28. | ^2007 : Boîte à fusibles/relais tableau de bord, relais 2, calculateur multifonctions | 40A
SB29. | ^2007 : Commande électrique du siège, boîte à fusibles/relais du tableau de bord | 50A
SB30. | ^2007 : Boîte à fusibles du tableau de bord/relais 1, relais de circuit auxiliaire, contrôleur multifonction 1. | 40A/50A
A1. | Relais pour circuits d'allumage principaux
A2. | Relais pour pompe d'évacuation d'air (BSE)
Boîte à relais
Installé sur les modèles avec moteur diesel.
Plan
N° | Description
1. | réserve
2. | Bougies de préchauffage
3. | réserve
4. | réserve
5. | Alimentation en air d'échappement
6. | Pompe de refroidissement

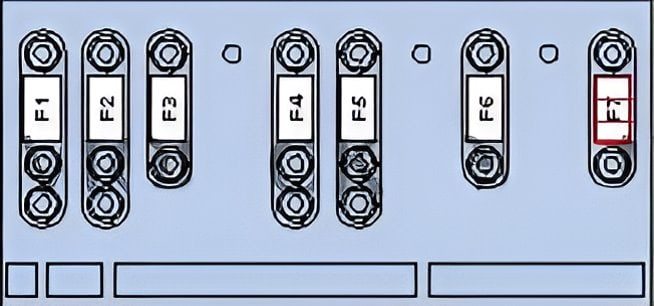

Fusibles de puissance
Se trouve sur le bloc d'accumulateurs.
Diagramme
N° | Description | Ampères
Type 1
F1. | Alternateur | 150A/200A
F2. | Direction assistée | 80A
F3. | Moteur du ventilateur de refroidissement | 80A
F4. | Boîte à fusibles et à relais 1 dans l'habitacle, boîte à fusibles/relais 2 dans l'habitacle - BDB | 80A
F5. | Chauffage d'appoint | 100A
F6. | Boîte à fusibles et relais 1 dans l'habitacle (F12-F17/F44-F45) -3,2(BDB) | 50A
F7. | Vide
Type 2
F1. | Alternateur | 150A/200A
F2. | Direction assistée | 80A
F3. | Boîtier de commande du moteur du ventilateur pour le refroidissement | 50A
F4. | ^10/05 : Boîtier de fusibles/relais dans l'habitacle | 80A
F5. | 11/05-07 : Boîte à fusibles/relais dans l'habitacle | 80A
F6. | vide
F7. | Véhicules de service | 50A/80A
| Matériaux connexes |
|---|
| Audi A3 (8L)Première génération ; corps marque 8L ; plate-forme PQ34 ; années-modèles 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. |
| Audi A3 / S3 (8V)Troisième génération ; plate-forme MQB ; corps de la série 8V ; années-modèles 2012, 2013, 2014, 2015, 2016, 2017, 2017, 2018, 2019, 2020. |
| Audi A3 (8Y)Quatrième génération ; plate-forme MQB ; nom de code 8Y ; années-modèles 2020, 2021, 2022, 2023, 2024. |
